燃油喷射系统用喷油器结构设计方案

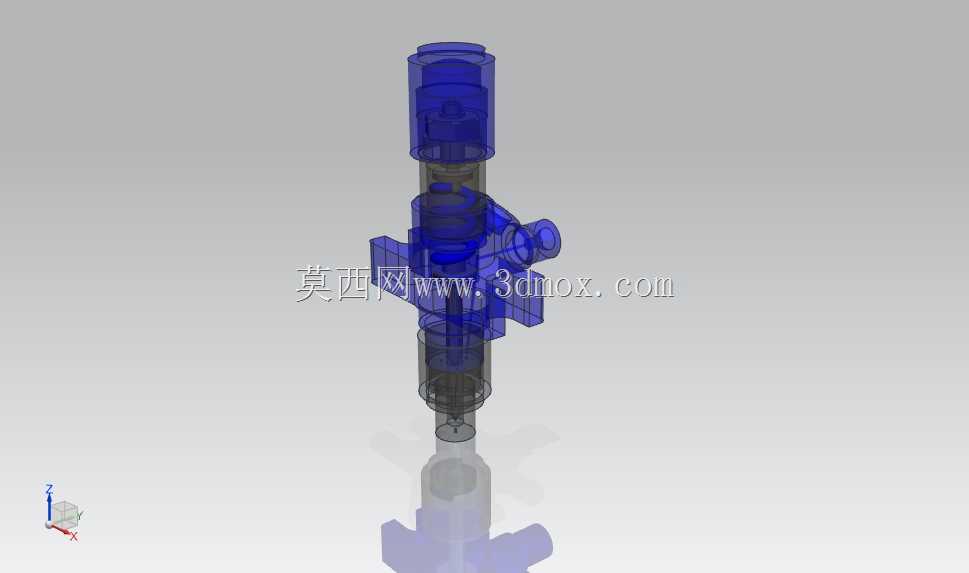

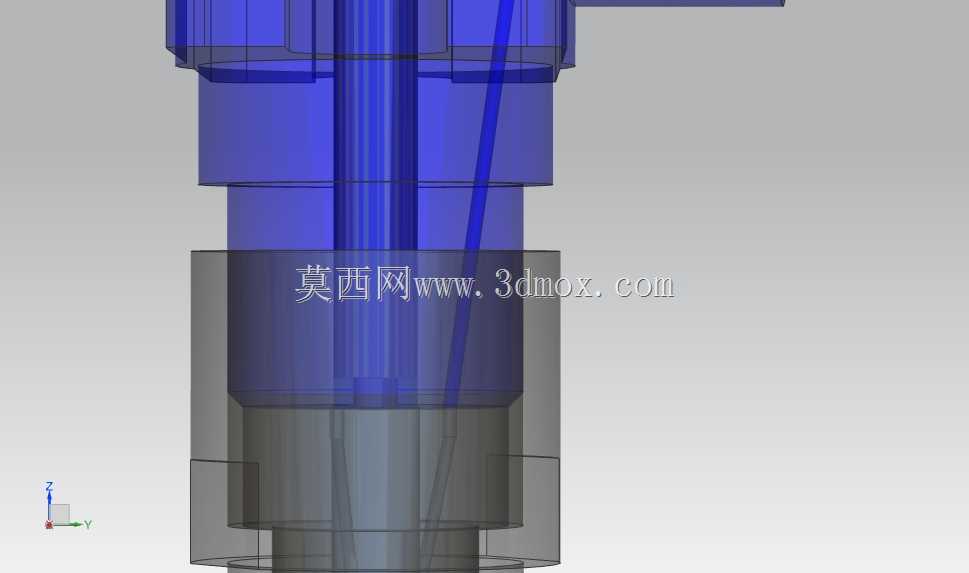

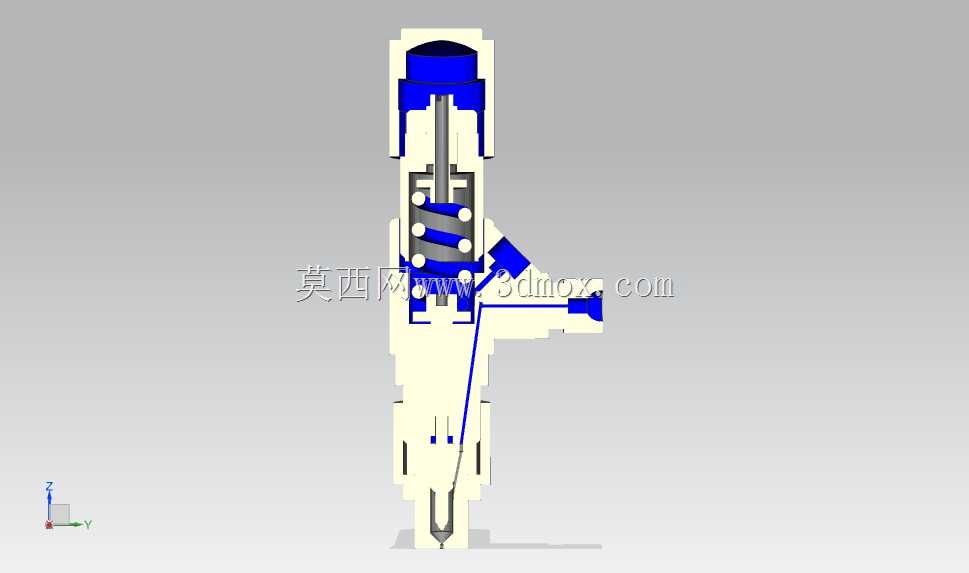

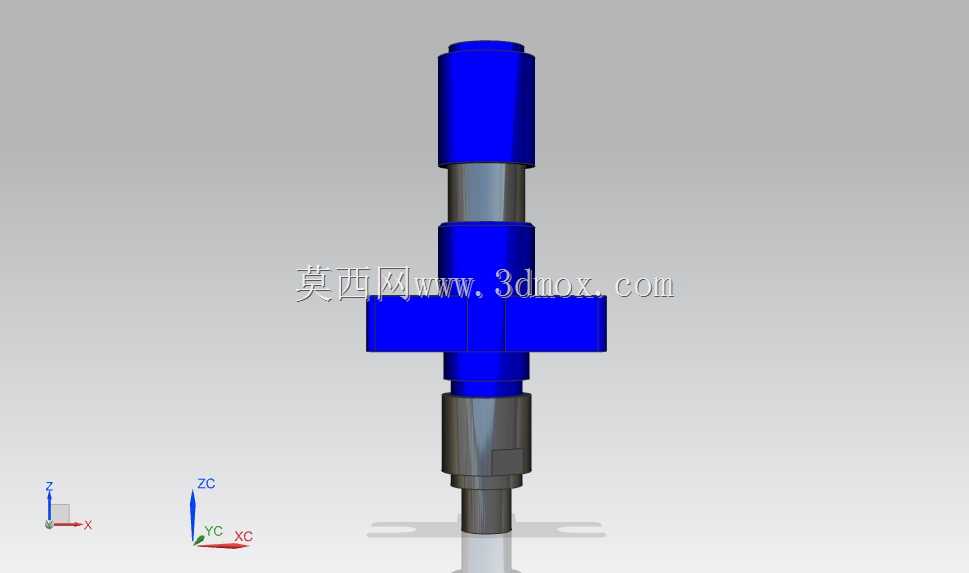

　　在车用动力、小型通用内燃机的燃油供给系统中，喷油器是决定燃烧效率、排放水平的核心精密部件，其结构合理性直接影响整机动力输出的平顺性与燃油经济性。这款喷油器的结构设计围绕高压燃油的精准通断、雾化喷射核心需求展开，整体采用轴向叠装式布局，将进油通路、电磁驱动腔、针阀偶件、喷孔端沿中心轴线依次排布，最大限度压缩径向安装尺寸，可适配缸盖内狭小的安装空间，满足多缸机紧凑排布的安装要求。

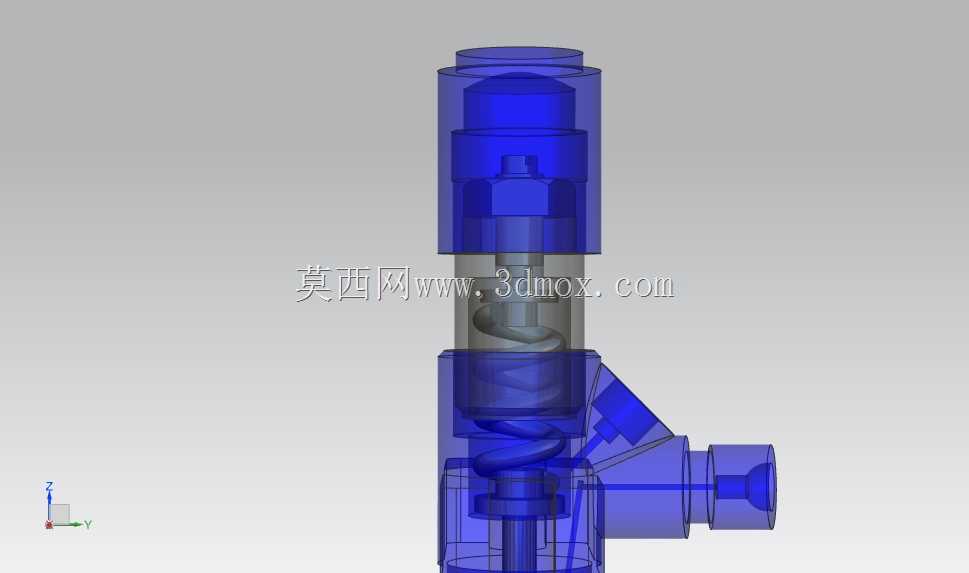

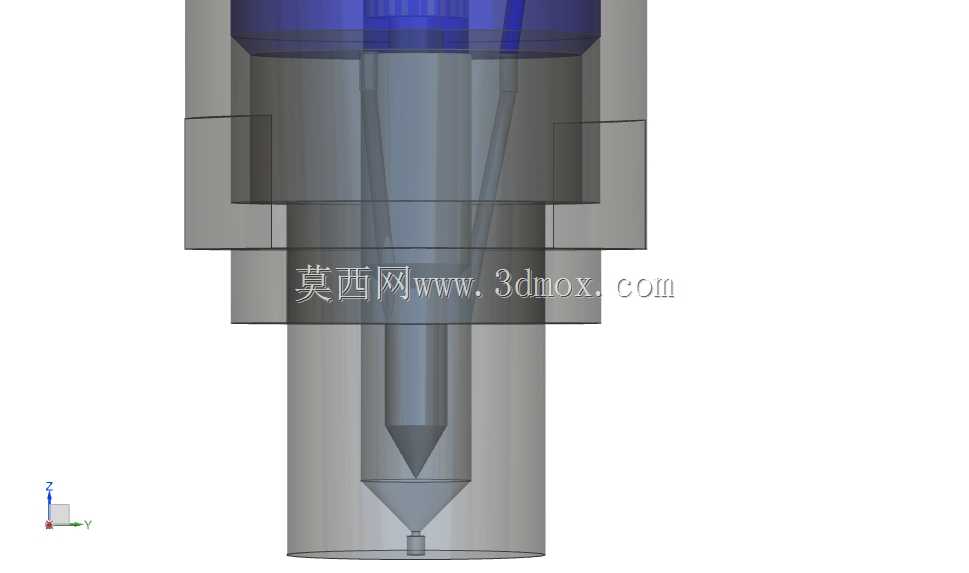

　　从功能实现逻辑来看，上部腔体预留驱动部件安装位，可匹配电磁式或压电式驱动组件，通过驱动部件的往复动作带动针阀完成升程运动，针阀与阀座采用精密锥面密封配合，密封锥面的角度匹配经过反复校核，既保证闭合状态下高压燃油无泄漏，又能在针阀抬起时让燃油以稳定流速通过密封带进入下部油腔。下部喷孔端的结构设计兼顾雾化效果与安装定位，喷孔的排布角度可根据不同燃烧室的匹配需求调整，保证喷出的油束能与进气气流充分混合，避免燃油湿壁问题。

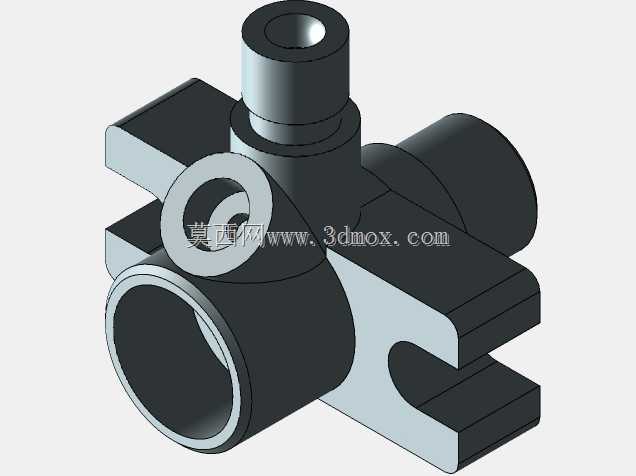

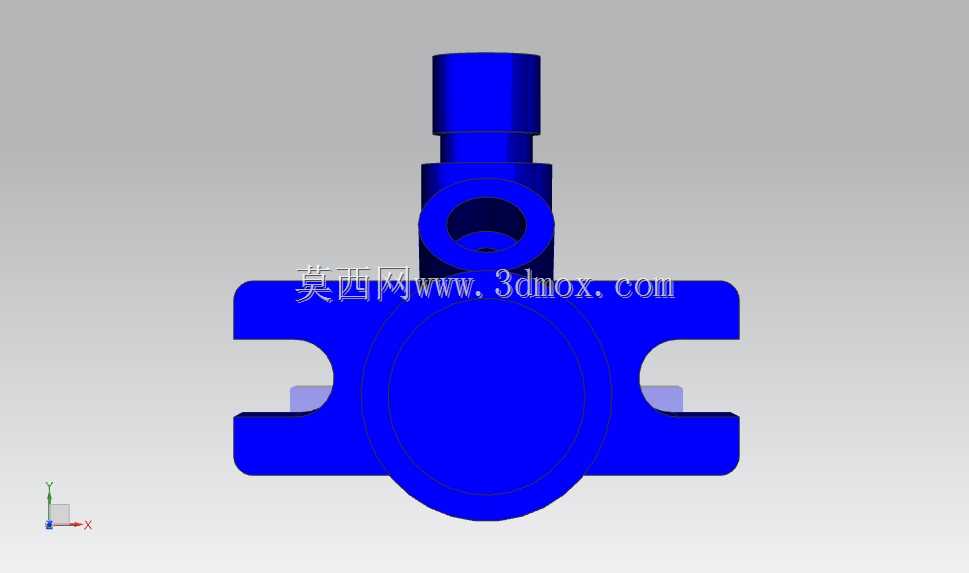

　　设计过程中充分考虑了实际安装的边界条件，整体外形采用阶梯轴式轮廓，上部定位凸台的直径、安装密封面的宽度都符合通用内燃机喷油器的安装接口规范，可直接替换同规格的传统喷油器部件，无需对缸盖安装位做二次修改。进油接口设置在侧部，采用标准卡接式接口结构，能与高压燃油轨的出油口快速对接，接口处的密封槽尺寸适配常规O型密封圈，可承受160bar以上的工作油压不发生渗漏。

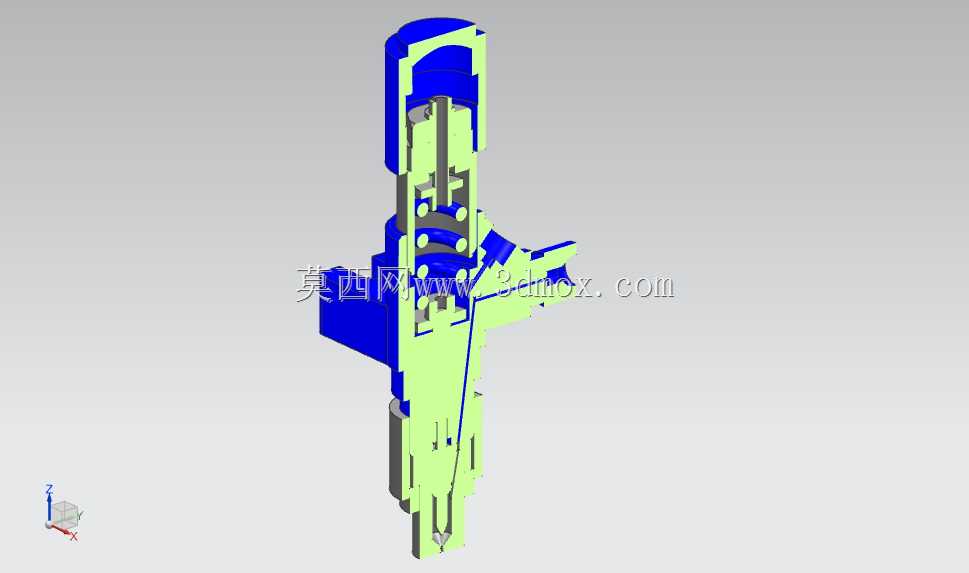

　　内部流道的走向经过优化，避免出现直角转折造成的燃油压力损失，针阀的运动导向段设置了均压槽，可平衡针阀周向的燃油压力，避免针阀运动过程中出现偏磨卡滞问题，延长部件的使用寿命。各部件的装配采用过盈配合与卡簧定位结合的方式，既保证高压工况下各部件无相对窜动，又能满足量产装配的工艺性要求，不需要复杂的专用工装即可完成整器组装。在实际应用场景中，该结构可适配汽油机、小型柴油机的燃油喷射系统，也可经过参数调整后用于尿素喷射等流体精准计量场景，其结构参数可根据不同的喷射压力、流量需求做针对性缩放，为不同排量的动力机型提供匹配的喷射部件方案。
