中柱式螺旋楼梯结构三维设计方案

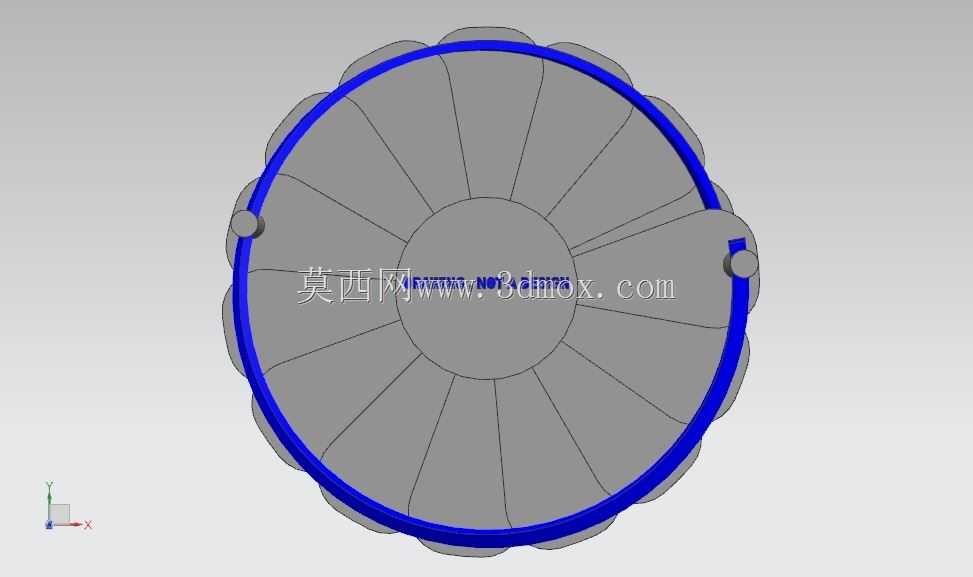

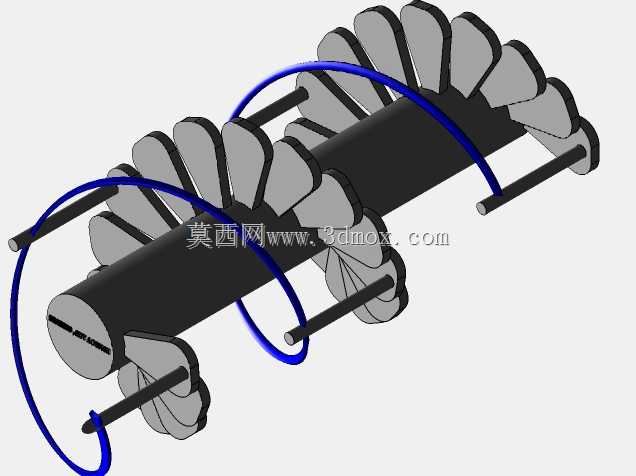

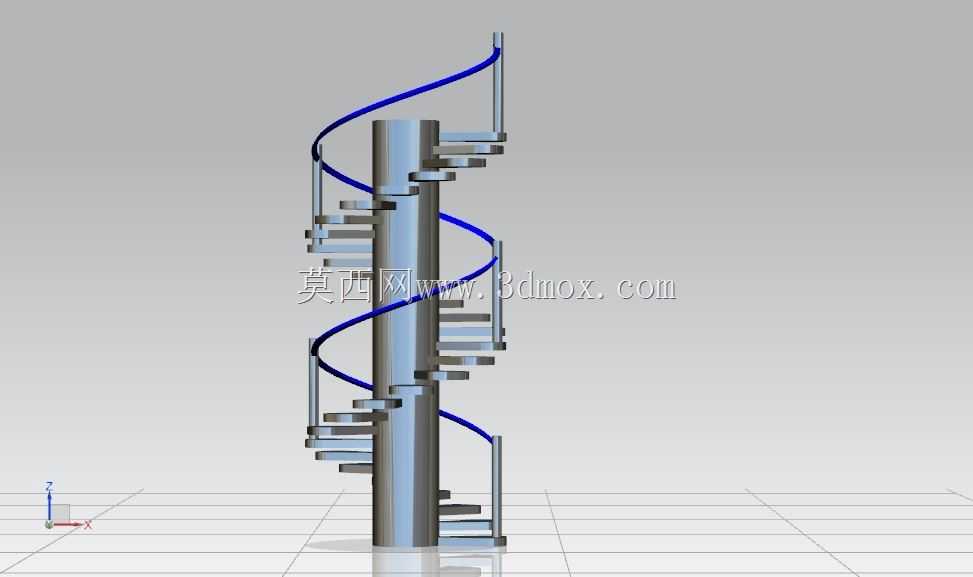

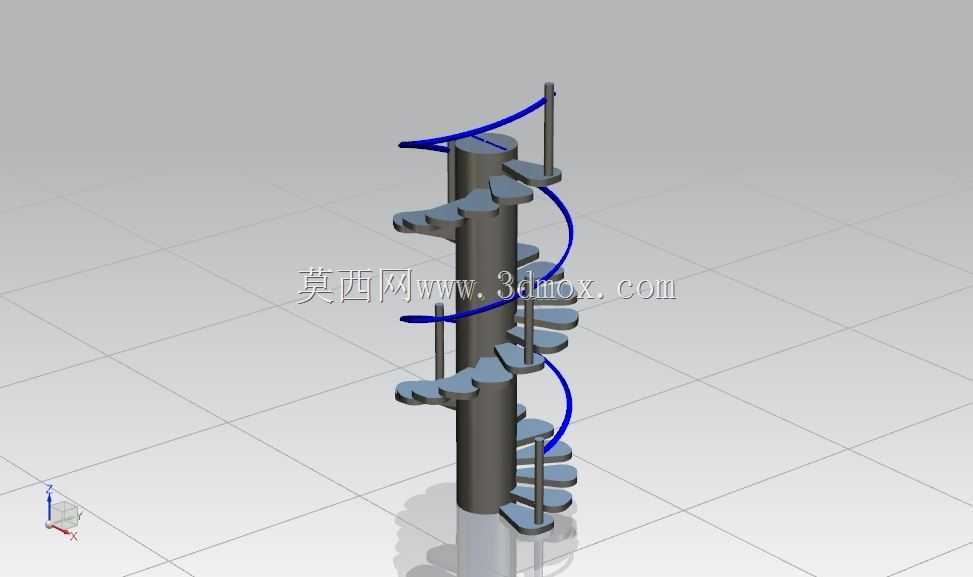

　　该螺旋楼梯采用单中柱承重的核心结构形式，在狭小竖向空间内实现楼层间的垂直交通功能，常见于loft空间、小型商业夹层、工业设备检修平台、船舶舱室等对平面占地要求严苛的场景，相比直跑楼梯可节省60%以上的水平投影面积，适配层高2.8米至3.6米的常规竖向通行需求。设计阶段优先考量竖向通行的人体工程学边界，踏步围绕中心钢柱呈螺旋状均匀排布，每级踏步的踏面宽度从靠近中柱的100mm向外缘逐步拓宽至240mm，满足成年人落脚的最小安全宽度要求，踏步高度统一控制在180mm，避免螺旋爬升过程中步幅频繁变化带来的通行磕碰风险，所有踏步边缘做2mm圆角钝化处理，减少尖锐边角的磕碰伤害。中心承重柱采用无缝钢管作为核心受力构件，

　　柱径根据整体荷载设定为160mm，壁厚不低于6mm，每级踏步通过焊接或螺栓抱箍的形式与中柱刚性连接，踏步主体采用5mm厚花纹钢板弯折成型，下部可增设三角加强筋提升抗变形能力，单级踏步设计荷载不低于1.5kN，满足单人携带常规工具通行的承重要求。扶手采用连续弯曲的圆管结构，沿踏步外边缘螺旋上升，扶手高度距离踏步前缘保持900mm的安全防护高度，扶手与每级踏步外侧通过竖向立杆刚性连接，立杆间距控制在120mm以内，防止人员从间隙跌落，扶手表面做光滑钝化处理，无突出毛刺或尖锐连接点。安装阶段需先将中柱上下两端分别与上下层楼板的预埋钢板焊接固定，保证中柱的垂直度偏差不超过1/1000，避免整体结构倾斜带来的受力不均问题，

　　整体结构的水平投影直径控制在1.6米以内，安装时仅需预留直径1.8米的圆形安装空间即可完成布设，无需额外设置侧向支撑结构，所有钢构件表面可根据使用场景做镀锌、喷塑或刷防锈漆处理，适配室内干燥环境或半户外的轻度腐蚀环境使用。建模过程中对螺旋线的升角做了反复校核，保证扶手与踏步的螺旋升角完全匹配，避免出现扶手与踏步错位、立杆长度不统一的问题，所有连接节点的位置都预留了标准螺栓孔位，方便现场装配式安装，减少现场焊接的工作量。
