带凸度设计的平带皮带轮传动结构

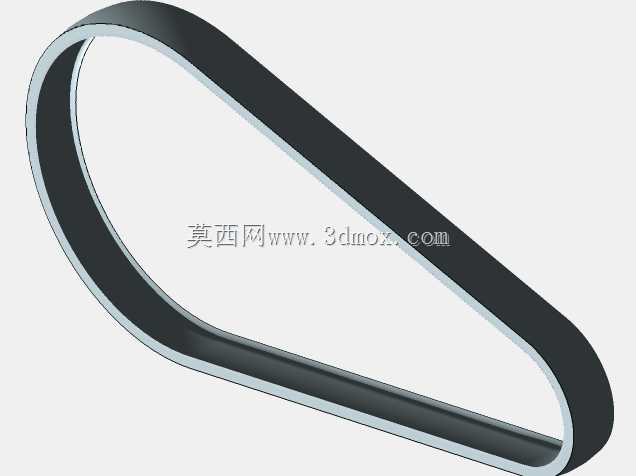

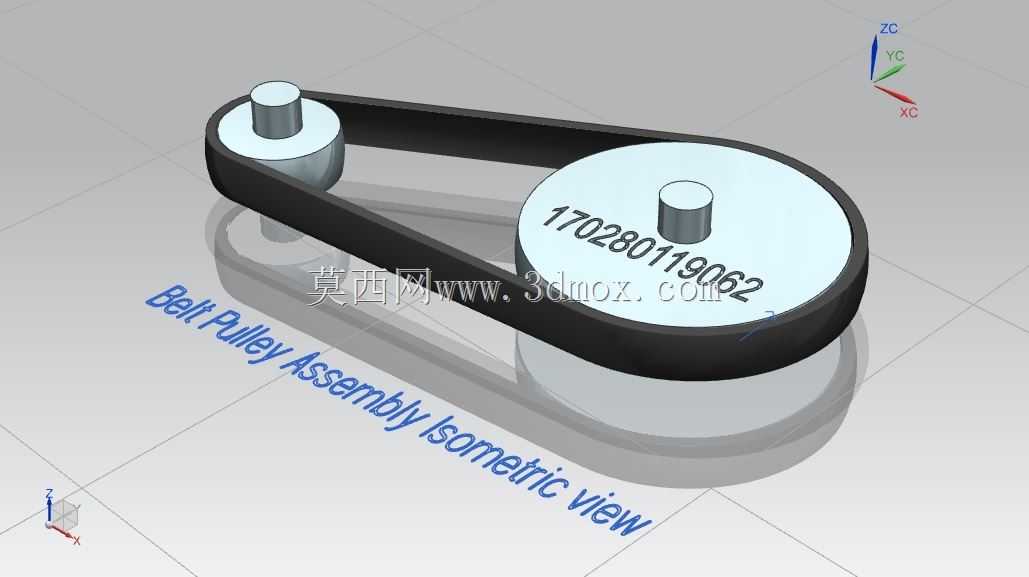

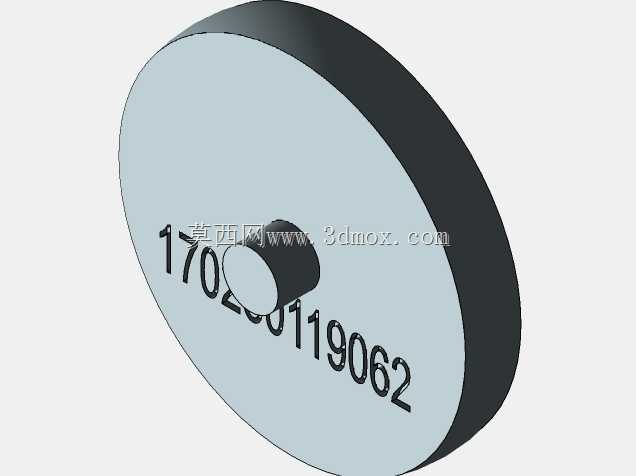

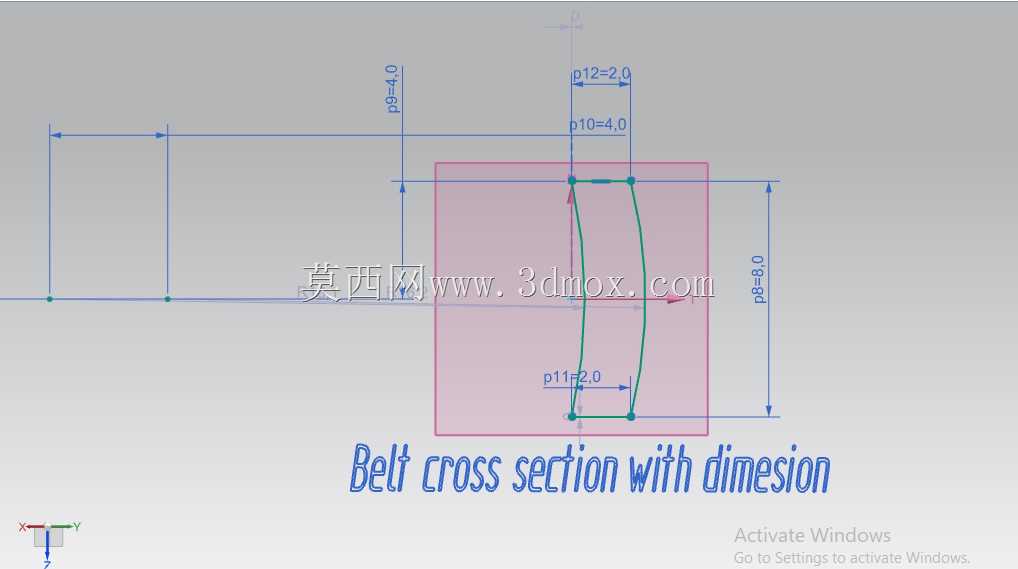

　　这套平带传动结构的设计核心围绕平带传动的常见失效痛点展开，在轻工输送、小型机床进给、纺织机械辅传动等对传动平稳性有要求的场景中，平带跑偏、带边磨损断裂是长期影响设备运维周期的核心问题，设计时优先针对这一问题做了结构优化。带轮轮面采用了中凸度的曲面设计，也就是轮面中心直径略大于两侧边缘直径，这一结构利用平带运行时自动向张力最大位置对中的特性，无需额外加装挡边结构，就能避免平带在运行过程中出现横向窜动、从带轮侧边脱出的问题，同时也能减少带边与刚性结构的摩擦损耗，延长平带的实际使用寿命。从结构布局来看，这套传动采用了大小双带轮的中心距布置，大带轮作为从动轮匹配设备负载端的转速扭矩需求，小带轮作为主动轮连接动力输出端，

　　平带的包角设计满足常规传动的摩擦力传递要求，不会出现打滑丢转的问题。两个带轮的中心轴均采用圆柱凸台结构作为安装定位基准，轴径尺寸与带轮轮毂的配合公差可根据实际安装场景调整，既可以适配间隙配合的快速拆装场景，也可以通过过盈配合满足高负载传动的连接强度要求。安装边界方面，整套结构的外轮廓尺寸由两带轮中心距、带轮外径共同决定，设计时预留了平带安装的张紧调节空间，无需额外大幅改动设备原有安装基面，就能直接替换原有无凸度的平带传动组件。建模过程中严格还原了带轮凸度的曲面曲率，平带与带轮的接触区域完全贴合实际运行的接触状态，没有出现干涉或者间隙过大的问题，可直接用于传动结构的运动仿真、装配干涉校验，也能作为教学场景中平带传动原理演示的直观模型，帮助设计人员理解凸度带轮的纠偏原理，在实际设备改造时也能直接参考其结构参数调整适配自身的传动需求。
