可拆式间壁传热板式换热结构

　　在化工、暖通、食品加工、集中供热等多个工业及民用场景中，间壁式换热设备是实现不同流体介质热量传递、保障工艺温度参数稳定的核心通用设备，本次呈现的板式换热结构，是当前紧凑型换热设备中应用占比极高的一类构型，和传统管壳式换热设备相比，其单位体积内的有效换热面积能提升3-5倍，在场地受限、换热负荷要求高、需要定期拆洗维护的工况下适配性极强。从实际使用场景来看，这类结构常被用于暖通系统的汽水换热、化工流程中的介质冷却升温、食品加工行业的物料巴氏杀菌换热、液压系统的油温冷却等环节，只要是两种流体不存在直接接触、需要完成热量传递的工况，都能通过调整板片材质、密封垫片材质来适配不同的介质腐蚀性、温度压力参数。

　　从结构设计逻辑来看，该换热结构核心的换热单元是多片冲压成型的波纹板片，板片四周加装密封垫片，通过上下两根导杆定位对齐，两端由压紧板配合拉紧螺栓将整组板片压紧，相邻板片之间通过垫片的密封分隔形成独立的流道，两种换热介质分别从对应侧的接管进入，在相邻的流道内逆向流动，通过板片本身完成热量传递，板片表面压制的人字形波纹一方面可以在流体流速较低时形成湍流，大幅降低换热热阻，提升整体传热系数，另一方面也能增加板片的整体刚度，承受两侧流道的压差作用，避免板片受压变形导致流道堵塞或者介质串漏。

　　在结构尺寸与安装边界的设计上，这类板式换热结构的整体外形尺寸由板片数量、单张板片的有效换热面积决定，上下导杆的长度需要预留至少整组板片堆叠厚度1.2倍的抽拉空间，方便后期维护时松开拉紧螺栓后，将板片沿导杆滑出进行清洗或者更换密封垫片；设备顶部的两个介质接管、底部的两个介质接管的通径是根据额定流量下的介质流速计算确定，一般控制管内流速在1-2m/s区间，避免流速过高造成接管处冲蚀磨损，也避免流速过低导致流道内杂质沉积堵塞；底部设置的多个支撑脚需要匹配安装基础的预埋螺栓位置，安装时需要保证设备整体垂直度偏差不超过1/1000，避免压紧板倾斜导致板片受力不均，运行时出现密封垫片压偏泄漏的问题。从功能特性来看，这种板片堆叠的结构设计可以通过增减板片数量、调整板片组合流程，灵活适配不同的换热负荷、不同的介质流量配比，不需要改动外部接管和压紧框架，就能在一定范围内调整设备的换热能力，这一点是固定换热面积的管壳式换热器无法实现的；同时板片之间的流道间隙一般在3-6mm之间，对于含有少量细小颗粒的介质，只要颗粒直径不超过流道间隙的一半，配合合适的流程设计就能避免堵塞，而如果是洁净度较高的介质，小间隙流道带来的高湍流效果能让换热效率达到管壳式换热器的2倍以上。

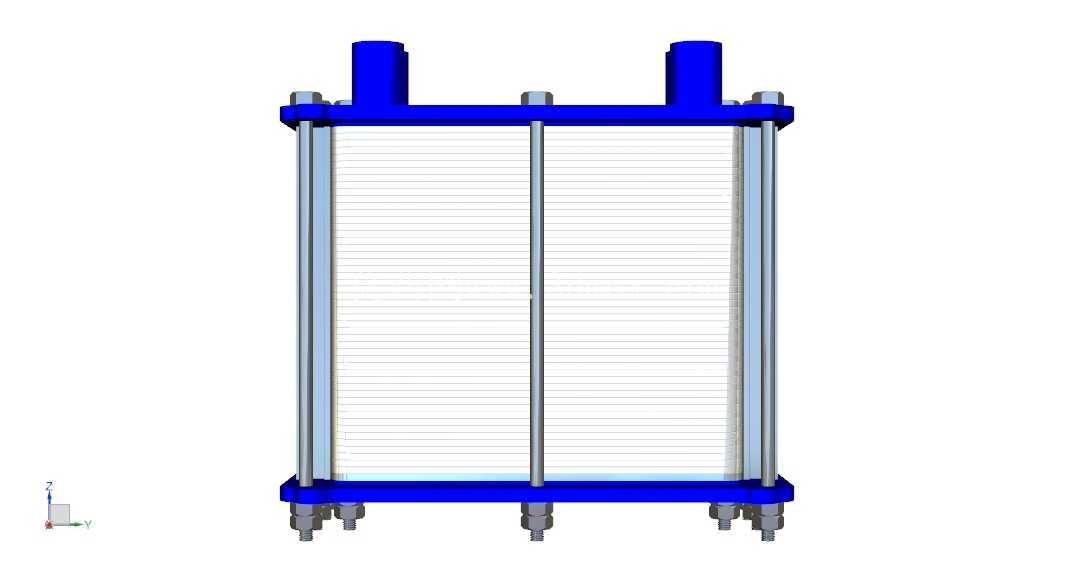

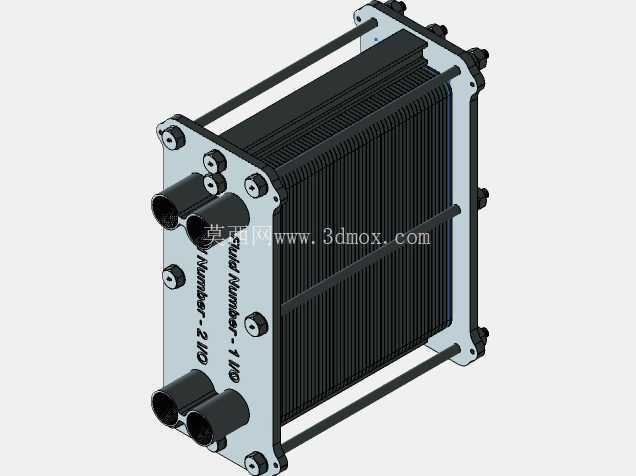

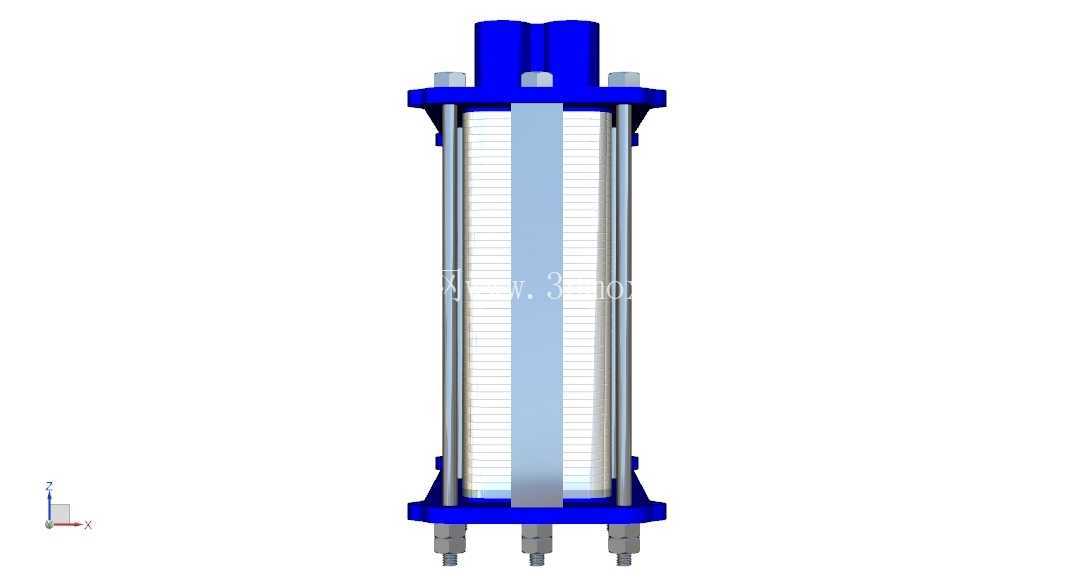

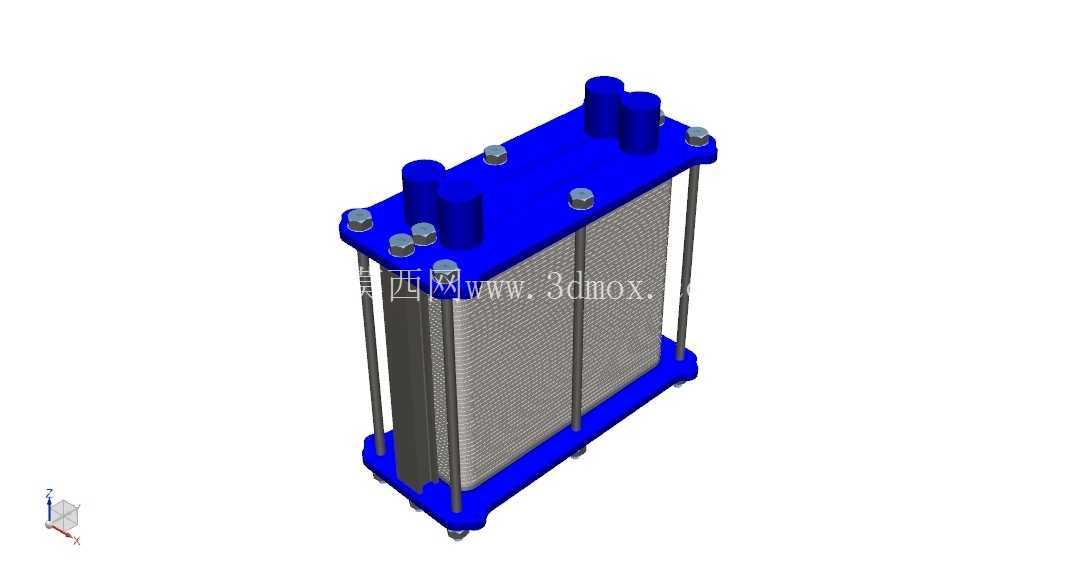

　　在建模细节的还原上，该结构完整呈现了两端压紧板的加厚结构、拉紧螺栓的均布排布方式、顶部介质接管的法兰连接结构、板片堆叠后的整体轮廓，以及导杆与压紧板的装配定位关系，能够直观看到板片组的压紧方式、流道的分隔逻辑，对于刚接触换热设备设计的人员来说，可以通过该结构清晰理解板式换热器的装配关系：导杆不仅承担板片的重量，还起到板片安装时的定位作用，保证每一片板片的角孔都能精准对齐，形成连续的介质流道；拉紧螺栓需要对称拧紧，拧紧过程中要不断测量压紧板四周的间距，保证各点偏差在2mm以内，防止局部压力过大压坏板片或者垫片；上下接管的位置对应不同的流程组合，单边对角接管的布置方式可以让介质在整组板片内形成单流程逆向流动，是最常用的流程布置形式，能最大化平均传热温差，提升换热效率。在实际选型设计过程中，这类结构的板片材质可以根据介质特性选择304不锈钢、316L不锈钢、钛材或者镍基合金，密封垫片则可以根据工作温度选择丁腈橡胶、三元乙丙橡胶、氟橡胶等不同材质，框架部分一般采用碳钢喷涂防腐处理，在满足强度要求的前提下控制制造成本；安装时需要在设备四周预留足够的操作空间，尤其是接管对侧的位置，要预留出能抽出整组板片的维护空间，避免后期维护时需要拆卸设备连接管道才能开展作业，增加维护工作量。
