开口销式管路连接接头结构设计

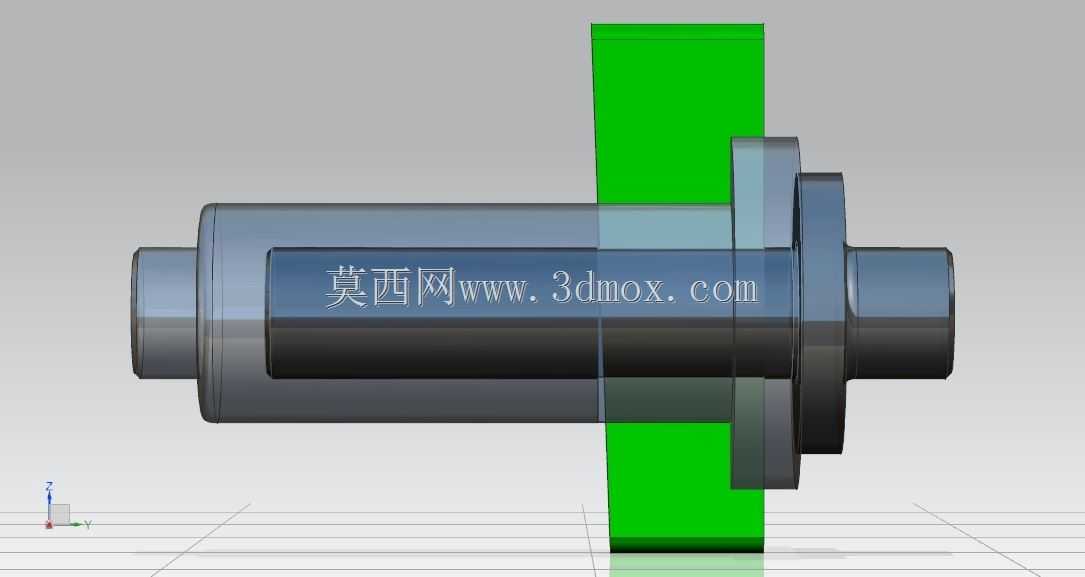

　　这类开口销接头多应用在低压流体输送管路、小型气动控制回路以及需要频繁拆装的检测传感设备外接管路场景中，核心作用是实现两段硬质管路的快速对接与锁止，避免设备运行过程中管路受振动冲击出现松脱、介质泄漏问题。整个接头仅由三个核心部件组成，没有多余的冗余结构，主体为带限位凸台的中空轴套结构，内部流道做了等径过渡处理，不会出现通径突变带来的流阻增大、介质淤积问题，轴套外圆的台阶面分别承担管路轴向定位、密封件安装限位、锁止结构承载的作用，其中靠近对接端的环形槽是配合开口销实现锁止的核心结构，安装时仅需要将对接管路插入到位，将开口销穿过对接件与轴套上的对应销孔，即可完成轴向位置固定，不需要额外加工螺纹或者使用专用卡压工具，

　　拆装效率比传统螺纹接头提升60%以上，非常适合需要定期拆解维护的检测工位、实验台架管路布局。设计过程中优先考虑了安装边界的适配性，轴套主体的外圆尺寸控制在常规同通径管路接头的安装空间范围内，凸台外径比主体轴径大30%左右，既能够为密封垫圈提供足够的压紧面，也不会因为尺寸过大导致相邻管路布局出现干涉，开口销的安装位置设置在凸台外侧的轴段上，销孔贯穿轴套径向，安装时不需要完全周向对位，只需要保证销孔对齐即可穿入锁止件，降低了现场安装的对位难度。结构上做了等强度优化，轴套壁厚按照1.5倍额定工作压力的强度要求计算取值，销孔位置做了局部倒角处理，避免开口销穿入时出现卡滞，同时减少销孔边缘的应力集中，长期受径向振动载荷时不会出现销孔开裂问题。

　　对接端的外圆粗糙度控制在Ra1.6以内，能够适配O型圈、平垫等多种形式的密封件，满足不同介质输送场景的密封需求，不管是压缩空气、低压冷却水还是常规润滑油脂输送场景，都能保证连接位置的密封可靠性。这类接头在小型自动化设备的传感检测气路、实验台架的临时管路搭建、小型工程机械的辅助油路连接场景中都有广泛应用，结构简单可靠，加工难度低，常规车削设备即可完成全部零件加工，不需要复杂的成型工艺，备件替换成本极低，日常维护时仅需要检查开口销的磨损情况、密封件的老化状态即可，不需要整体更换接头主体，能够有效降低设备的后期运维成本。
