简易四旋翼无人飞行器结构设计方案

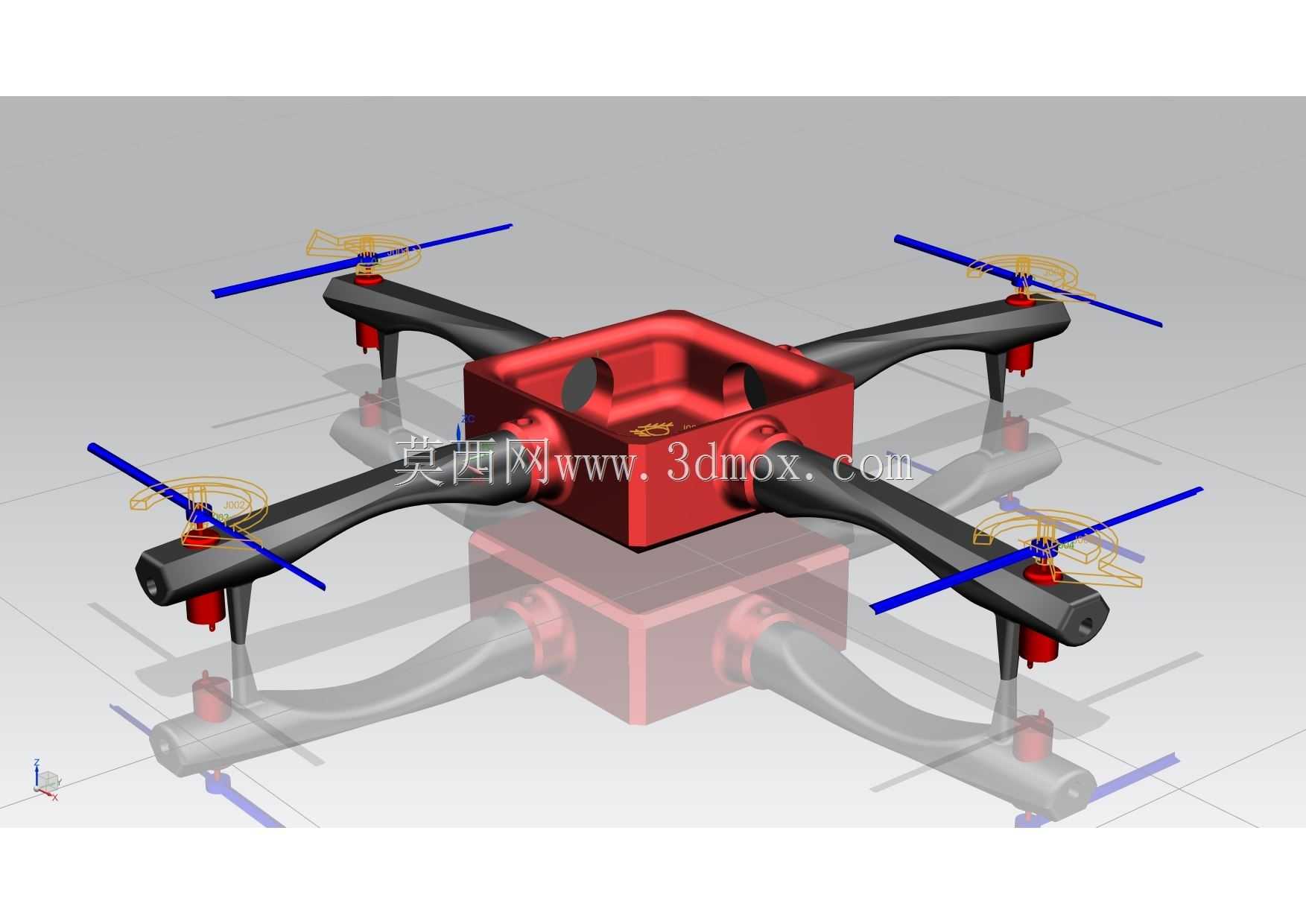

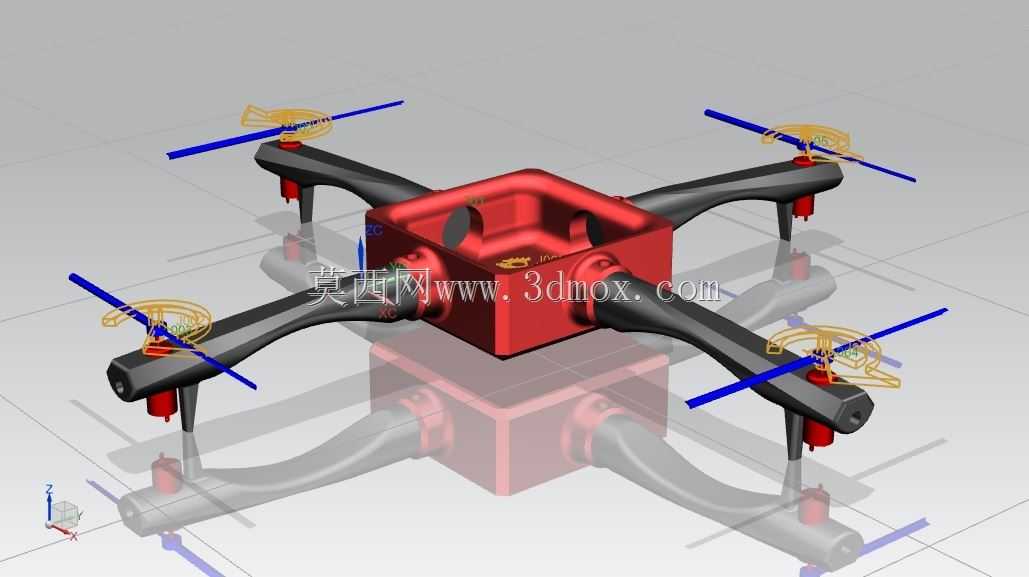

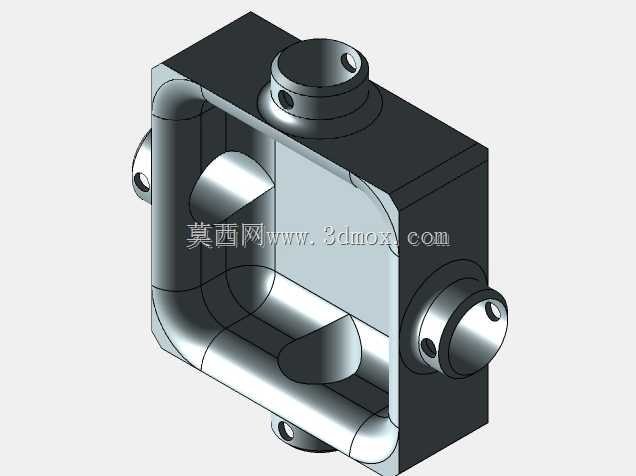

这款四旋翼无人飞行器的结构设计，主要面向低空近距离作业场景的验证需求，可适配室内外短距离巡检、小型载荷投送、低空影像采集等多种民用作业场景，也可作为小型飞行器研发阶段的原理验证载体，帮助研发人员快速验证飞行动力学逻辑、动力匹配关系，降低整机研发阶段的试错成本。从实际用途来看，该结构预留了充足的中心载荷安装空间，可根据作业需求搭载微型摄像模组、小型环境检测传感器、轻量应急物资等不同功能模块，适配不同场景的作业需求，四个机臂末端的动力安装位采用标准化接口设计，可灵活匹配不同规格的动力组件，满足不同起飞重量下的动力输出需求。在功能特性上，该结构采用中心一体式承载框架搭配四个对称延伸机臂的布局，中心框架为核心承载区域，可容纳飞控主板、电池、信号接收模块等核心电子元器件，框架边缘做了加厚处理，能够抵御日常起降过程中的轻微磕碰，降低结构损坏概率；四个机臂采用等长对称设计，保证旋翼转动时的力矩平衡，减少飞行过程中的姿态偏移，降低飞控系统的校准难度；机臂末端的电机安装座设置了定位卡槽，能够快速完成马达的定位安装，保证马达输出轴与机臂平面垂直，避免旋翼转动时出现偏摆影响飞行稳定性；起落支脚采用一体化延伸设计，从机臂下方直接延伸成型，无需额外安装起落架部件，既减轻了整机结构重量，也能在降落时提供稳定的支撑，避免机身核心部件直接接触地面造成磨损。在设计思路上，整体结构做了最大化的简化处理，摒弃了冗余的装饰性结构与复杂的拼接部件，尽可能减少零部件数量，降低装配复杂度，所有结构件均采用规则几何造型设计，既可以通过3D打印快速制作原型件，也适合后续开模进行批量生产，有效控制生产制造成本；结构设计过程中优先考虑动力组件的安装兼容性，旋翼与马达的安装位预留了充足的调节空间，可根据实际飞行需求调整旋翼间距与马达安装高度，适配不同动力配置下的气动需求。从外形尺寸与安装边界来看，该结构采用对称式正方形布局，对角旋翼的中心间距控制在常规小型无人机的通用尺寸范围内，既不会因为尺寸过大影响便携性，也不会因为尺寸过小导致动力组件安装空间不足；中心框架的内部安装空腔预留了标准化的电子件安装孔位，可适配市面上主流的微型飞控板、锂电池与信号接收模块，无需额外进行结构改装；机臂的截面尺寸经过优化，在保证结构强度的前提下尽可能减小迎风面积，降低飞行过程中的风阻影响；旋翼转动区域与机身中心框架保持足够的安全距离，避免旋翼转动时与机身结构、搭载的载荷模块发生剐蹭，保障飞行过程的安全性。
