螺栓压板式组合夹紧工装结构

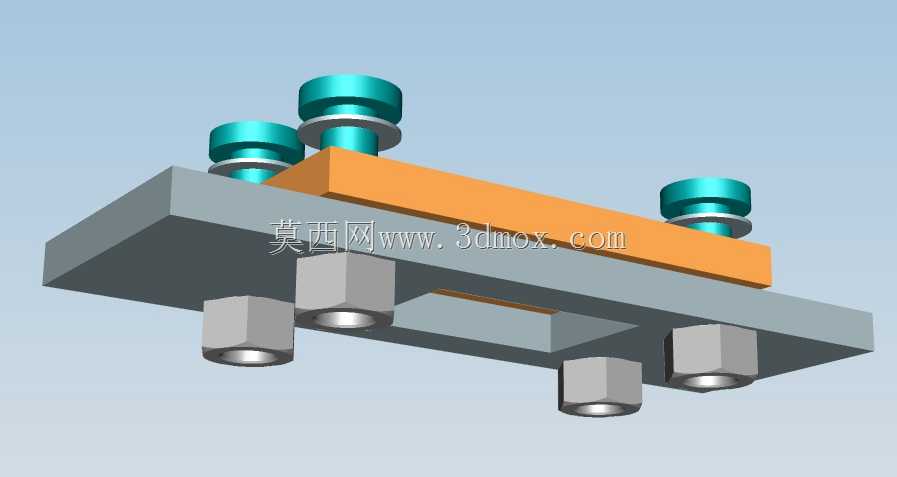

这套夹紧结构是机械加工、工装装夹场景中极为常用的压紧固定组件，广泛应用于铣床、钻床、加工中心的工件装夹工位，也可在自动化装配线的工件定位工位、工装检具的工件固定环节使用，能够为待加工或待装配的工件提供稳定、均匀的压紧力，避免加工过程中工件出现位移、振动，保障加工精度与装配一致性。整套组件采用上下配合的穿装结构，上方为带滚花拧头的调节螺栓，中部为长条形钢制压板，下方为配套的六角锁紧螺母，结构逻辑清晰，装拆操作便捷，无需复杂工具即可快速完成压紧力的调节与工件的更换。从设计思路来看，这套结构充分考虑了现场装夹的通用性需求，长条形压板可适配不同宽度的工件压紧需求，螺栓穿装位置可沿压板长度方向调整，能够根据工件的厚度、压紧点位置灵活调整压紧力的作用点，避免压紧力偏离工件支撑位导致的工件翘起、变形问题；上方的滚花拧头既可以用手快速预紧，也可以配合扳手施加更大的锁紧力矩，下方的六角螺母可配合工作台的T型槽完成固定，将压板的压紧力稳定传递到工作台基准面。在安装边界方面，整套结构的安装占用空间紧凑，压板的厚度、螺栓的伸出长度都经过合理匹配，当螺栓完全锁紧时，螺栓下端不会超出螺母下端面过多，避免与工作台下方结构产生干涉；压板的宽度设计兼顾了压紧接触面积与空间占用，既能够保证足够的压紧接触面积避免压伤工件表面，也不会占用过多的工作台面空间，方便多套夹紧结构并排布置，实现多工件同时装夹。在功能特性上，这套结构的压紧力调节范围宽泛，既可以通过手动预紧实现薄壁工件、易变形工件的轻压固定，也可以通过扳手锁紧实现重型工件、大切削量加工场景下的强力压紧，组件的各零件都采用标准紧固件规格，损坏后可快速替换同规格标准件，无需单独定制配件，大幅降低了现场维护成本。同时整套结构的零件数量少，没有复杂的异形零件，加工制造难度低，普通的机加工车间即可完成全套零件的加工制作，非常适合车间自制工装或者小批量工装配套使用，在实际生产中能够大幅缩短工件装夹的辅助时间，提升设备的有效加工时长。
