手动螺旋压紧式C型夹钳结构设计

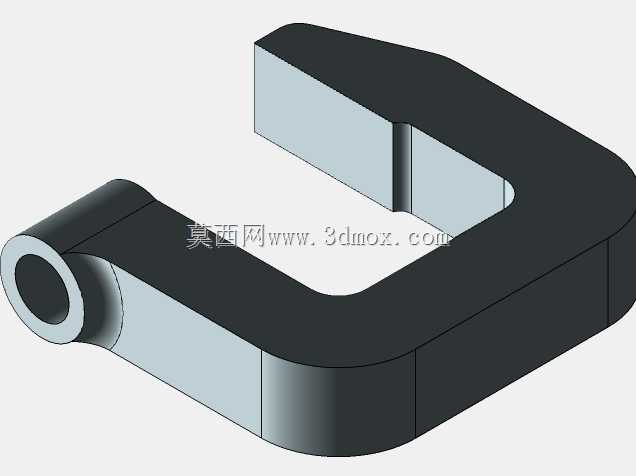

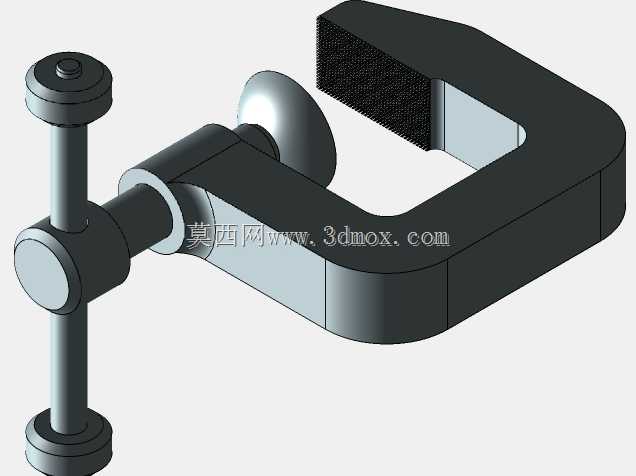

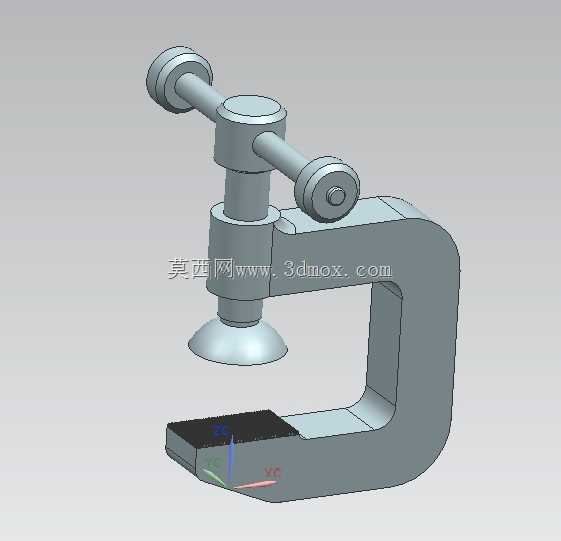

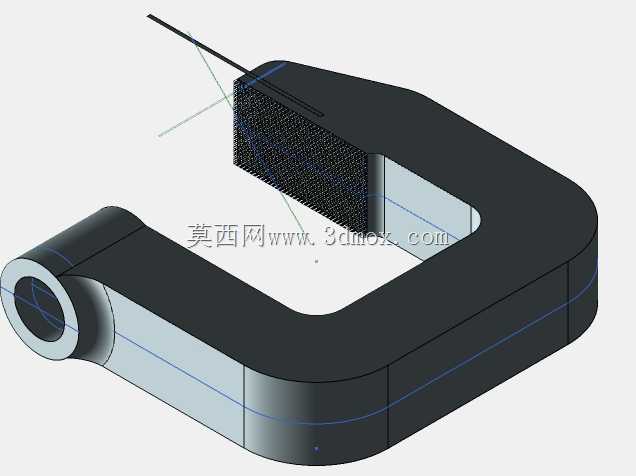

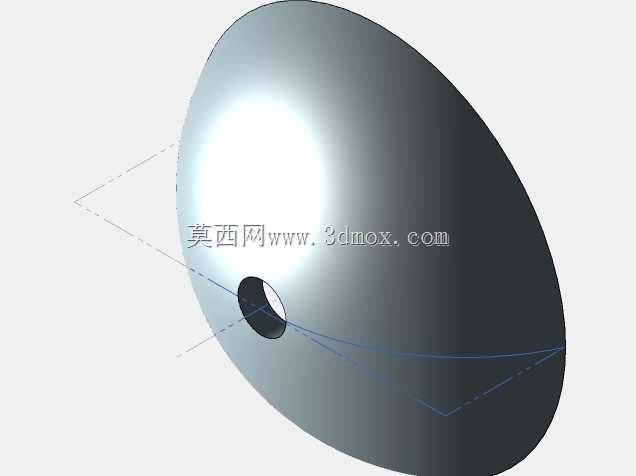

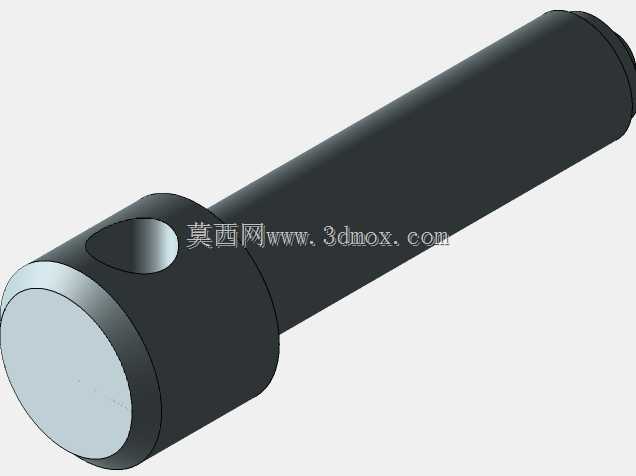

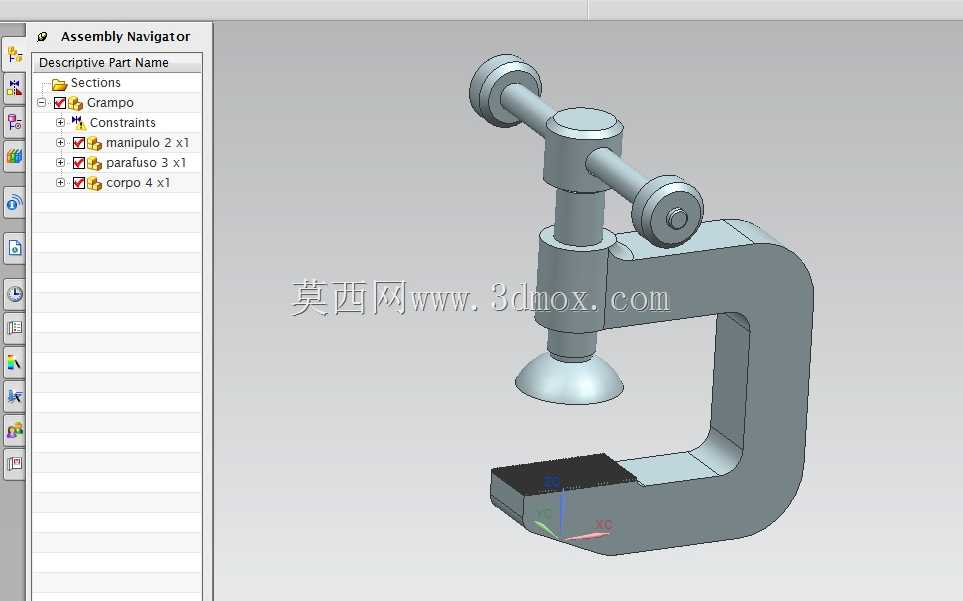

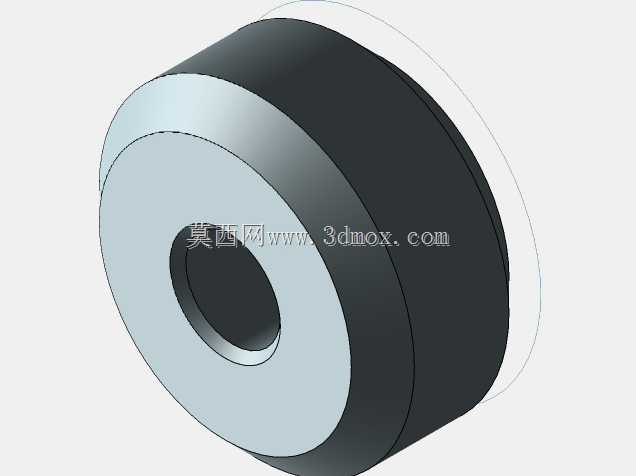

这款手动螺旋压紧夹钳采用经典C型开式框架结构，在小件装配、工件固定、维修拆装等场景中应用十分广泛，不管是五金加工工位的临时工件夹持，还是电子组装工序里的小部件压合固定，或是日常设备维保中的零件对位压紧，都能依靠稳定的机械结构提供可靠的压紧力。整体结构没有复杂的传动组件，核心依靠T型螺杆的螺旋副实现压紧动作，框架采用一体式C型铸钢形态设计，开口侧预留足够的工件容纳空间，背部的弧形过渡结构做了加厚处理，避免压紧受力时框架出现开口扩张变形，螺杆顶端配置了十字型转动手柄，操作人员无需额外工具，徒手转动手柄即可实现螺杆的升降进给，手柄两端做了滚花防滑处理，施力时不易打滑，螺杆底端配置了圆盘形压头，压头与螺杆端部采用活动连接结构，压紧时压头可以自适应贴合工件表面，不会因为螺杆转动带动工件移位，也能分散压头对工件表面的压强，避免软质工件被压出印痕。设计过程中重点考量了受力路径的合理性，压紧作业时的反作用力会沿着C型框架的弧形侧壁均匀传导，不会在转角位置形成应力集中，框架底部的支撑平面做了铣平处理，放置在工作台面时可以保持稳定，不会因为压紧受力出现侧翻偏移。螺杆与框架上的螺纹孔配合长度做了优化，既保证足够的螺纹啮合强度承受大扭矩压紧力，又不会因为配合过长导致操作卡滞，压头的下压行程覆盖了框架开口的大部分高度区间，可以适配不同厚度的工件夹持需求，整体外形紧凑，C型开口的深度尺寸可以覆盖常规小型工件的夹持范围，不需要额外的安装固定，放置在平整台面即可使用，也可以通过底部的预留孔位将夹钳永久固定在专用工装台面上，作为工位固定压紧机构使用。日常使用中不需要复杂的维护，定期在螺杆螺纹位置涂抹润滑脂即可保证操作顺畅，相比气动、液压类压紧夹具，这款手动夹钳不需要外接动力源，不受作业场地的气源、电源限制，移动灵活，操作门槛低，压紧力可以通过操作人员转动手柄的力度灵活控制，针对脆性工件、薄壁工件的压紧作业可以精准控制力度，避免压损工件。结构上没有易损的精密组件，框架本身的刚性足够应对常规的压紧作业载荷，即使在频繁使用的工位上也能保持长期的结构稳定性，不会出现框架变形、螺杆滑牙等问题。
