三臂式机械安装定位角尺结构设计

项目分类:3D模型 发布时间:2021-08-01 ID:218785
  • 三臂式机械安装定位角尺结构设计
  • 三臂式机械安装定位角尺结构设计
  • 三臂式机械安装定位角尺结构设计
  • 三臂式机械安装定位角尺结构设计
  • 三臂式机械安装定位角尺结构设计
  • 三臂式机械安装定位角尺结构设计

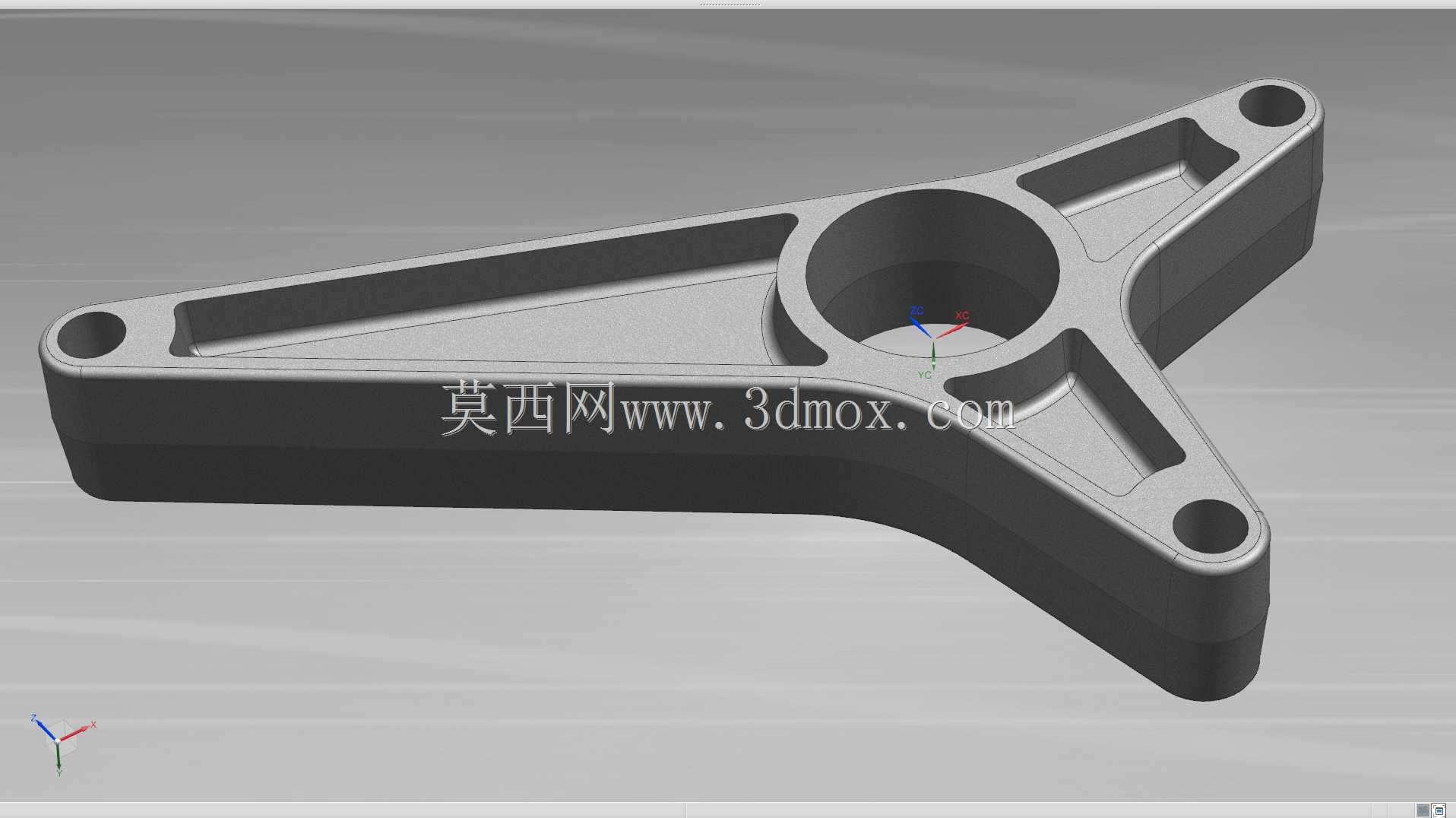

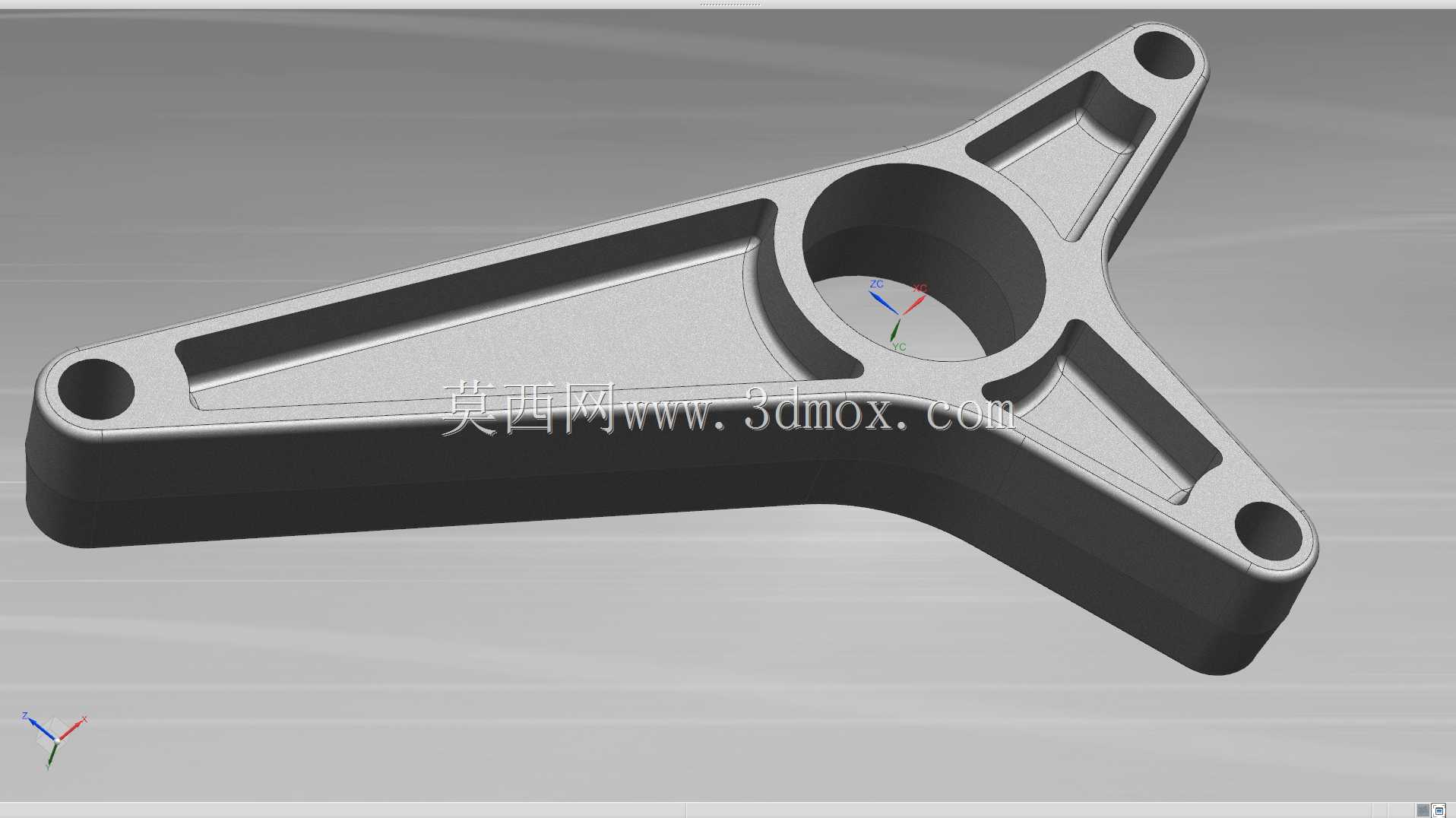

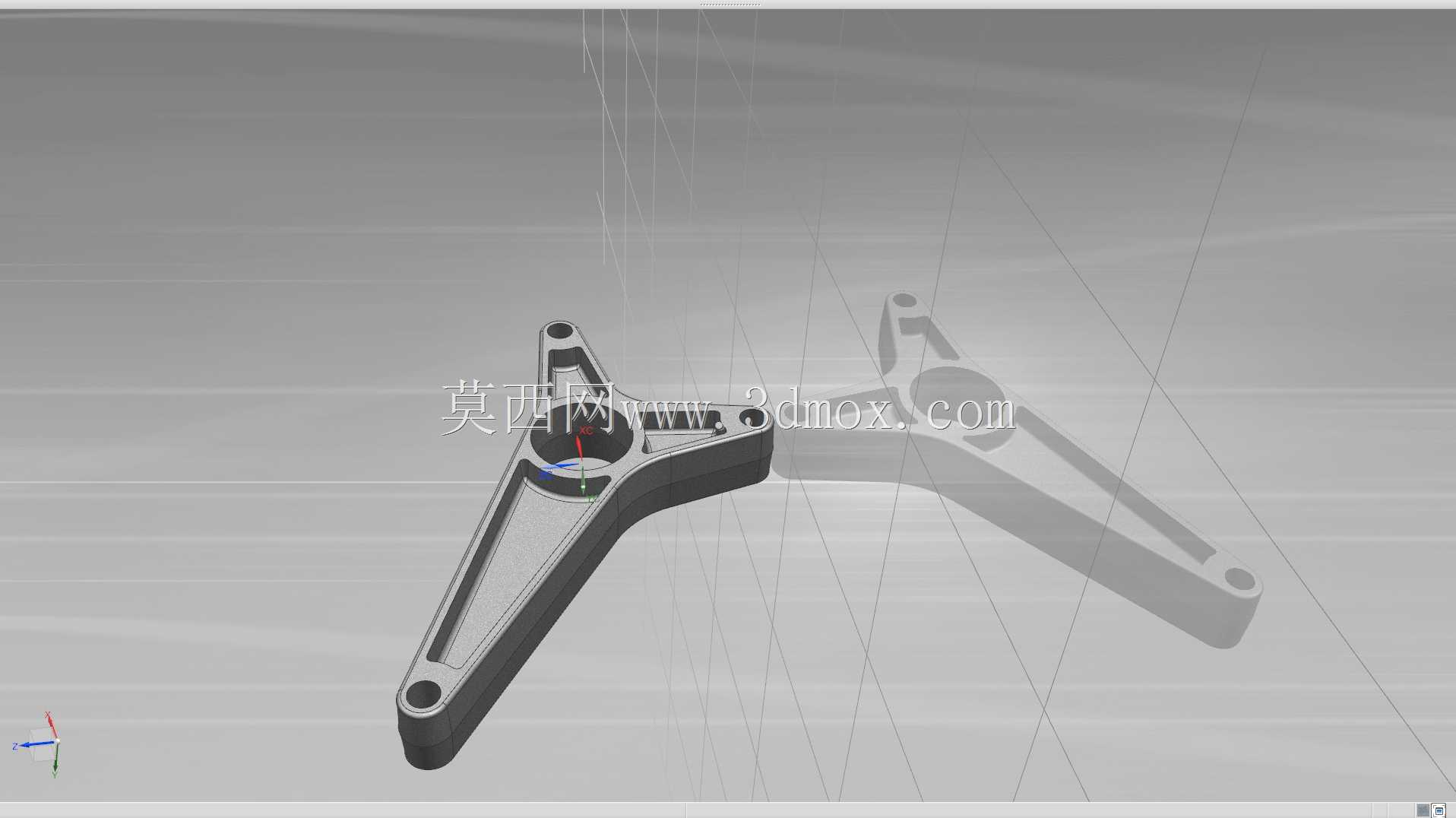

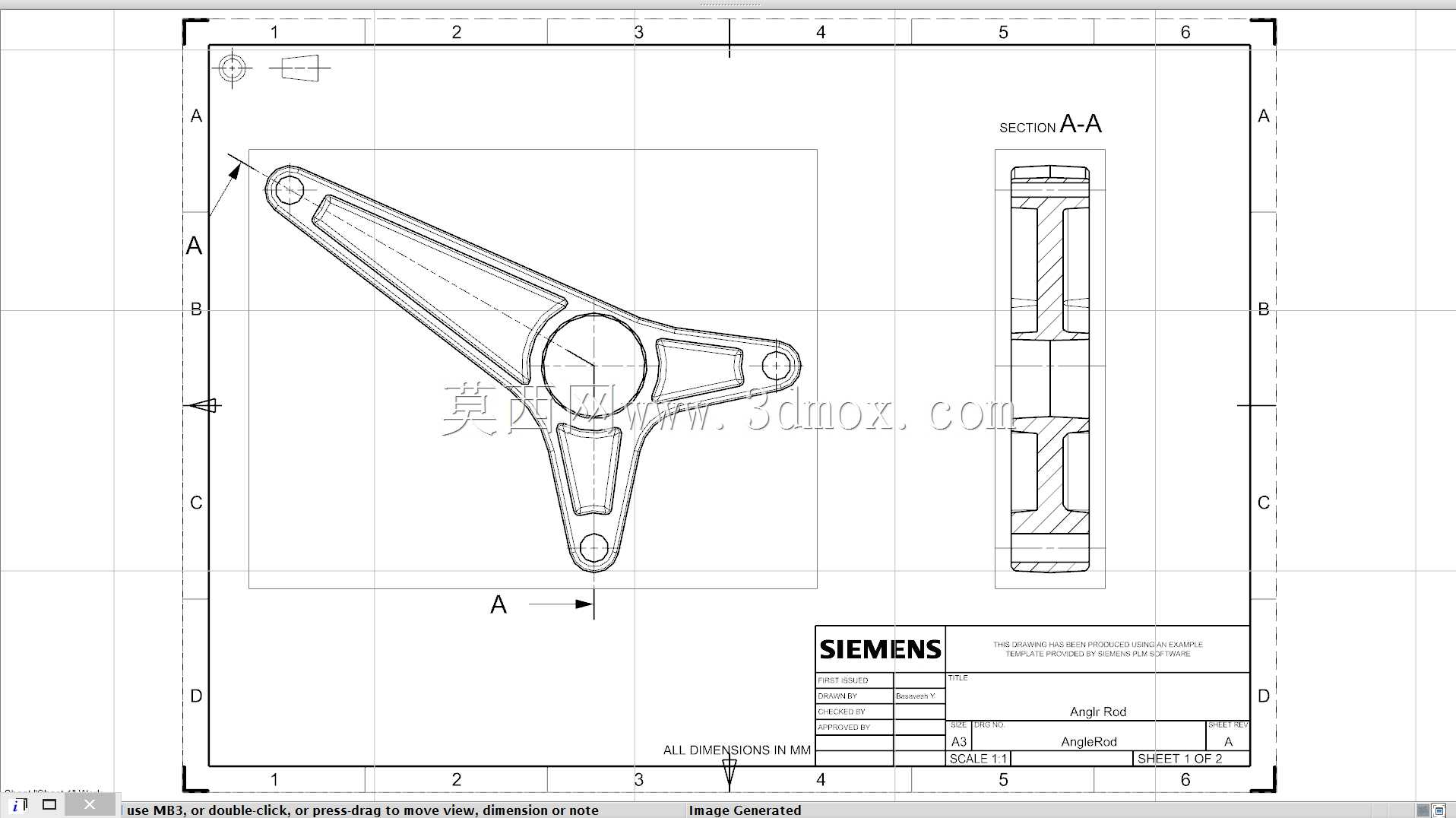

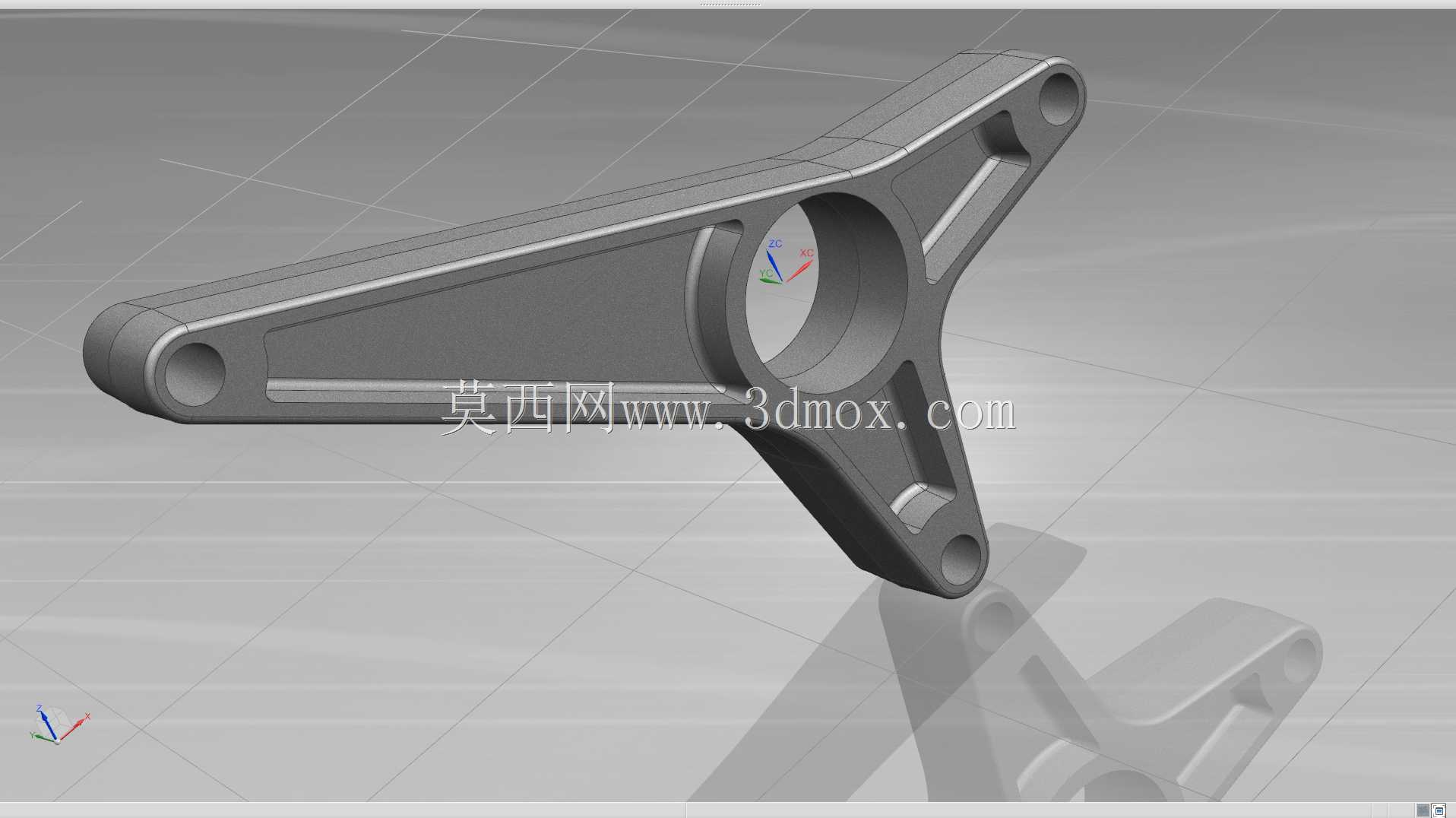

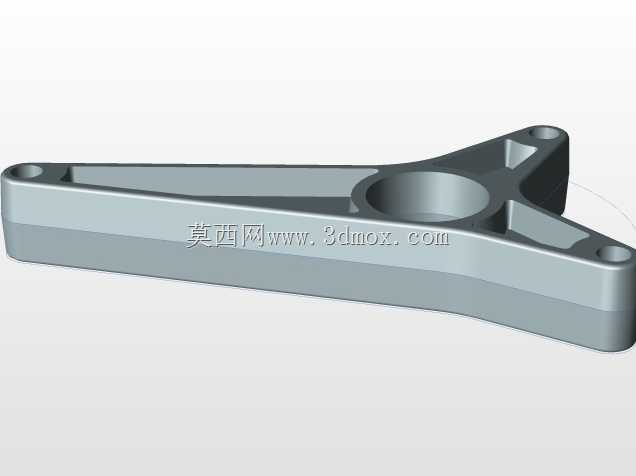

这款三臂式角尺主要应用在工业机械装配、工装夹具定位、非标自动化设备搭建等场景中,作为高精度的直角基准与连接支撑构件使用,能够在设备组装过程中为相邻构件提供可靠的垂直定位参照,同时承担一定的结构连接与载荷传递作用,替代传统L型角尺在多方向同步定位场景下的功能短板,减少装配过程中反复调校的工作量,提升多构件拼接时的位置精度。从实际用途来看,它既可以作为装配过程中的临时定位工装,辅助操作人员快速校准三个延伸方向的构件垂直关系,也可以作为永久结构件固定在轻型机械的机架连接处,通过三个臂端的安装孔位实现相邻结构件的刚性连接,中间的大尺寸轴孔可套设在设备的主轴或定位销轴上,以此为中心向外延伸出三个方向的支撑臂,实现中心基准到外围构件的位置传递,避免多点定位时出现的基准偏移问题。在功能特性上,该角尺采用一体化铸造成型后做精加工处理,三个支撑臂采用等角度放射状布局,相邻臂之间的夹角严格遵循90度与135度的设计要求,臂身采用凹槽式减重结构,在保证整体结构刚性的前提下尽可能降低自身重量,减少对安装基座的载荷压力;臂身边缘做圆角过渡处理,避免装配过程中尖锐边角划伤操作人员或线缆,每个臂端的安装孔都做了沉头设计,安装后螺栓头可完全沉入孔内,不会突出构件表面影响后续其他部件的安装。从设计思路来看,这款角尺打破了传统直角尺双肢垂直的结构局限,针对需要从中心基准向三个方向同步定位的装配场景做了结构优化,中间的中心孔作为整个构件的定位基准,所有臂的位置度、孔位坐标都以中心孔轴线为基准做公差标注,保证三个臂端的安装孔到中心的距离一致,安装后各方向的受力均匀,不会出现单侧应力集中导致的构件变形;臂身的加强筋沿着受力方向布置,在螺栓锁紧、设备运行产生振动的工况下,能够有效抵消臂身受到的弯曲应力,避免长期使用后出现角度偏移问题。在外形尺寸与安装边界上,该角尺整体轮廓为放射状三臂结构,中心孔的直径适配常规轻型设备的定位轴径,三个臂端的安装孔孔径匹配常用的内六角螺栓规格,安装时仅需要保证中心孔与基准轴完全贴合,三个臂的安装面与待连接构件的表面完全贴合即可,不需要额外预留过多的操作空间,臂身的厚度经过优化,既不会因为过薄导致刚性不足,也不会因为过厚占用过多的设备内部安装空间,能够适配多数紧凑型机械装配场景的空间要求,在狭小的设备腔体内部也能顺利完成安装与定位操作。
