工业用铰接式可调连接支架结构设计

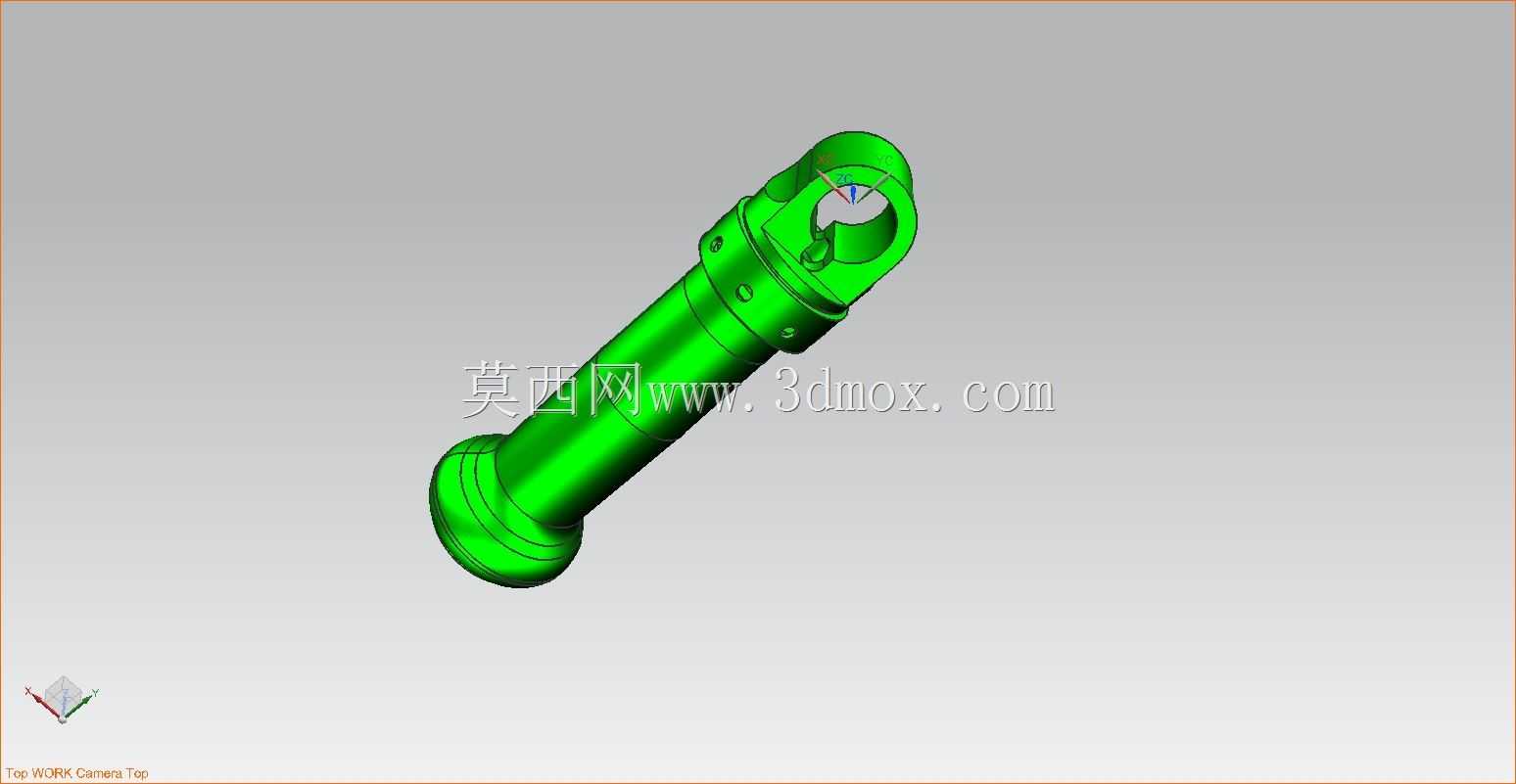

这款可调支架主要应用于工业设备的管路支撑、操作机构连杆连接、轻型工装夹具的角度调节场景，在自动化生产线的辅助工位、小型设备的操作端连接、流体管路的柔性固定场景中都能发挥适配作用，可替代传统固定式支架无法适配安装位偏差、无法调整作业角度的缺陷，降低现场安装的对位难度，减少设备运行过程中振动带来的连接应力损伤。从功能特性来看，该支架采用杆身加端部铰接接头的组合结构，杆身主体为圆柱型承力结构，表面做了等距的环形加强筋设计，在不额外增加整体壁厚的前提下提升了杆身的抗弯折、抗扭转载荷能力，可承受一定范围内的径向偏载与轴向拉压力，适配常规工业场景下的支撑与连接载荷需求。端部的铰接接头采用叉型耳座结构，自带铰接销轴安装孔，可与配套的连接销、关节轴承配合实现一定角度范围内的万向偏转，能够补偿安装过程中连接面的角度偏差，也可在设备运行过程中随被支撑部件的小幅位移做自适应角度调整，避免刚性连接带来的应力集中断裂问题。从设计思路来看，这款支架优先考虑了安装适配性与结构可靠性的平衡，杆身与铰接接头采用分体锁紧式结构，可根据实际安装距离调整杆身的有效连接长度，调整到位后通过侧壁的锁紧螺钉完成位置固定，无需定制固定长度的连接杆件，大幅提升了现场安装的灵活度，也能适配不同安装间距的同类型工位，减少备件的储备种类。杆身末端采用圆弧过渡的封闭端设计，既避免了锐边带来的安装划伤风险，也能在端部承受轴向抵靠支撑力时分散接触应力，避免端部应力集中导致的变形。从安装边界来看，该支架的铰接端耳座开有同轴的销轴安装孔，安装时仅需配套对应直径的连接销轴即可完成与被连接件的铰接装配，杆身的外径尺寸适配常规的管夹、支撑座安装孔径，可直接固定在标准型材支架或设备安装面板上，整体安装空间占用较小，铰接端的偏转角度可覆盖常规工业场景下的角度调整需求，杆身的长度调节范围可覆盖同类型工位常见的安装间距偏差，无需额外加工即可完成现场装配。在实际使用过程中，该支架可根据被支撑部件的重量、振动频率选择对应规格的锁紧螺钉紧固力矩，确保在长期振动工况下不会出现长度滑移、铰接松动的问题，铰接部位预留了润滑脂加注空间，可定期加注润滑脂降低铰接部位的磨损，延长整体的使用寿命。
