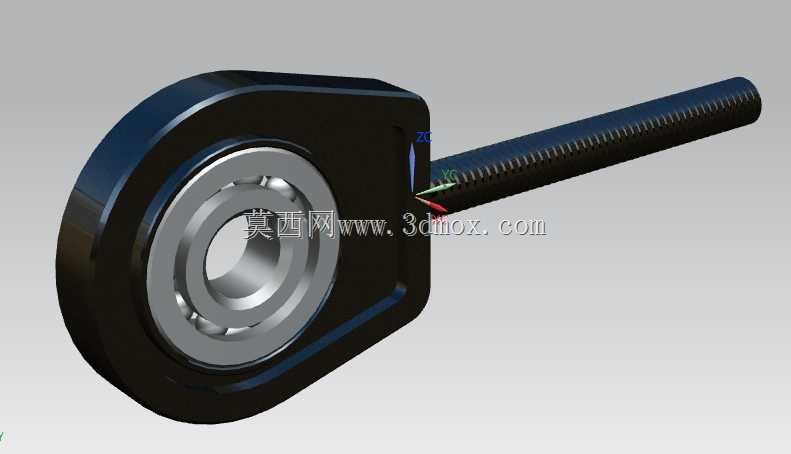

带轴承钢制U形夹端杆传动连接件

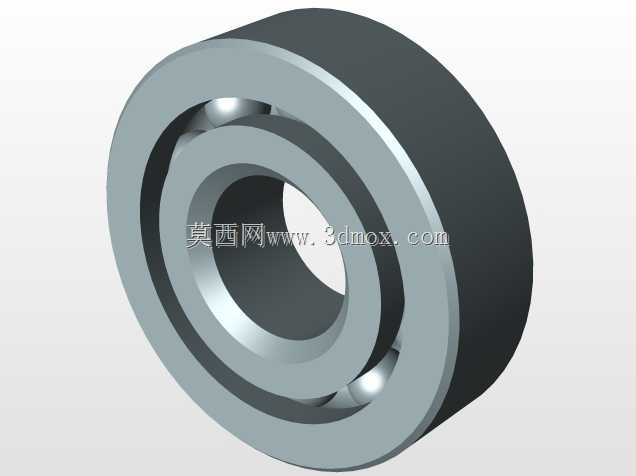

这款带集成轴承的U形夹端杆，是工业传动与线性执行场景中十分常见的连接构件，主要应用在需要将旋转运动转化为直线往复运动、或是需要在铰接端承载径向载荷同时完成推拉动作的设备中，常见于自动化生产线的气动执行机构末端、工装夹具的锁紧联动结构、小型输送设备的张紧调节端、以及轻工机械的动作传递单元，能够在铰接位置同时实现转动自由度释放与直线推力传递，避免连接部位因偏载出现卡滞、磨损过快的问题。从功能特性来看，该构件将深沟球轴承直接集成在U形夹座内部，夹座部分采用封闭U形轮廓设计，轴承外圈与夹座内孔过盈配合固定，内圈可绕轴线自由转动，能够直接承接铰接销轴的径向载荷，相比传统无轴承的铰接夹座，大幅降低了铰接位置的转动摩擦阻力，减少往复动作过程中的磨损量，延长构件的整体使用寿命；夹座一侧延伸出的杆体部分加工有全长度外螺纹，既可以通过螺母配合调整夹座的安装位置，实现传动行程的微调，也可以直接拧入对应内螺纹的传动部件中完成刚性连接，安装调整十分便捷。在设计思路上，这款构件优先考虑了承载与安装的兼容性，U形夹座的轮廓做了圆角过渡处理，避免应力集中在夹座与杆体的连接位置，提升整体结构的抗疲劳强度；轴承选用标准深沟球轴承规格，具备良好的通用性，后期维护更换无需定制非标配件；杆体的螺纹规格采用常规公制粗牙螺纹，适配绝大多数常规机械连接场景，无需额外加工转接结构。从安装边界来看，U形夹座的圆形外轮廓直径与轴承外径匹配，安装时需要预留对应直径的转动空间，避免夹座转动时与周边结构发生干涉；杆体的螺纹长度覆盖了常规调节行程需求，安装时可根据实际推拉行程裁剪多余杆长，或是搭配锁紧螺母完成位置固定；夹座的U形开口宽度适配对应厚度的铰接耳板，销轴穿过轴承内圈与耳板孔后即可完成铰接，安装过程无需复杂工装，能够快速完成装配替换。
