火车用V12动力总成结构设计方案

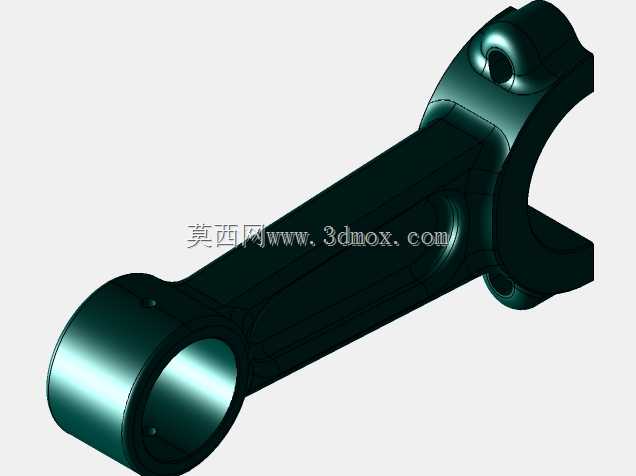

这款V型排布的十二缸动力装置，主要适配轨道牵引类机车的动力输出需求，作为内燃机车的核心动力源，它承担着将燃油化学能转化为曲轴旋转机械能的核心作用，为整列火车的行进提供持续稳定的动力输出，能够适配干线货运、客运机车的大负载、长时长运行工况，在高负荷连续运转场景下可保持稳定的动力输出特性，满足轨道运输对动力装置可靠性、扭矩储备的严苛要求。从结构设计来看，该动力装置采用经典的60度夹角V型缸体布局，两列气缸对称分布在曲轴两侧，这种排布方式能够有效缩短整机的轴向长度，压缩动力舱的纵向安装空间，同时平衡活塞往复运动产生的一阶、二阶惯性力，降低整机运转时的振动幅度，提升机车运行的平稳性。每列设置六个独立气缸，配套对应的活塞、连杆组件，所有连杆共同连接在整体式锻造曲轴上，曲轴的曲柄销按照特定的点火间隔角度错位排布，保证各气缸按做功顺序交替输出动力，让曲轴的扭矩输出更加平顺，避免动力间断带来的冲击。在功能特性上，该动力装置通过活塞在气缸内的往复运动，配合配气机构、燃油供给系统的协同工作，完成进气、压缩、做功、排气四个工作循环，十二缸交替做功的设计让整机的扭矩储备更充足，在机车起步、爬坡、重载牵引等需要大扭矩输出的场景下，能够提供足够的牵引力，同时多缸交替做功的特性也让曲轴运转更平稳，减少动力输出的波动，降低传动系统受到的冲击载荷，延长整套走行部部件的使用寿命。设计过程中充分考虑了机车动力舱的安装边界，整机的宽度、高度尺寸适配标准内燃机车的动力舱安装框架，曲轴的输出端法兰尺寸匹配机车传动箱的输入接口，缸体上预留的安装支脚位置对应机车车架的固定点位，不需要额外做大规模的结构改装即可完成装机适配。同时缸体、曲轴、连杆等核心受力部件的结构强度经过针对性强化，能够承受长时间高负荷运转的载荷冲击，适配轨道运输长交路、连续运行的使用需求，各气缸的冷却水道、润滑油道采用集成式设计，在缸体内部直接连通，减少外部管路的布置，降低管路泄漏的故障概率，提升整机的运行可靠性。
