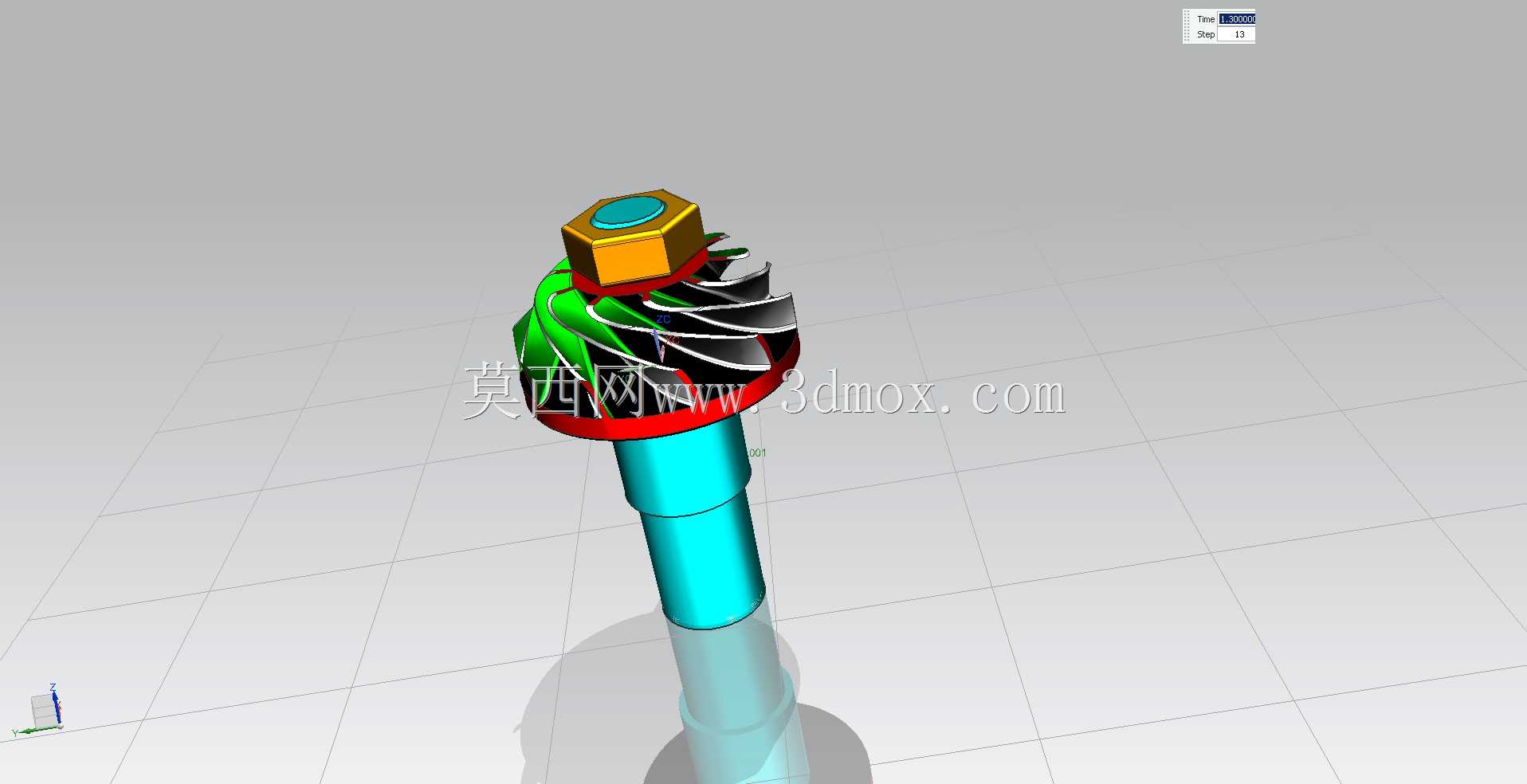

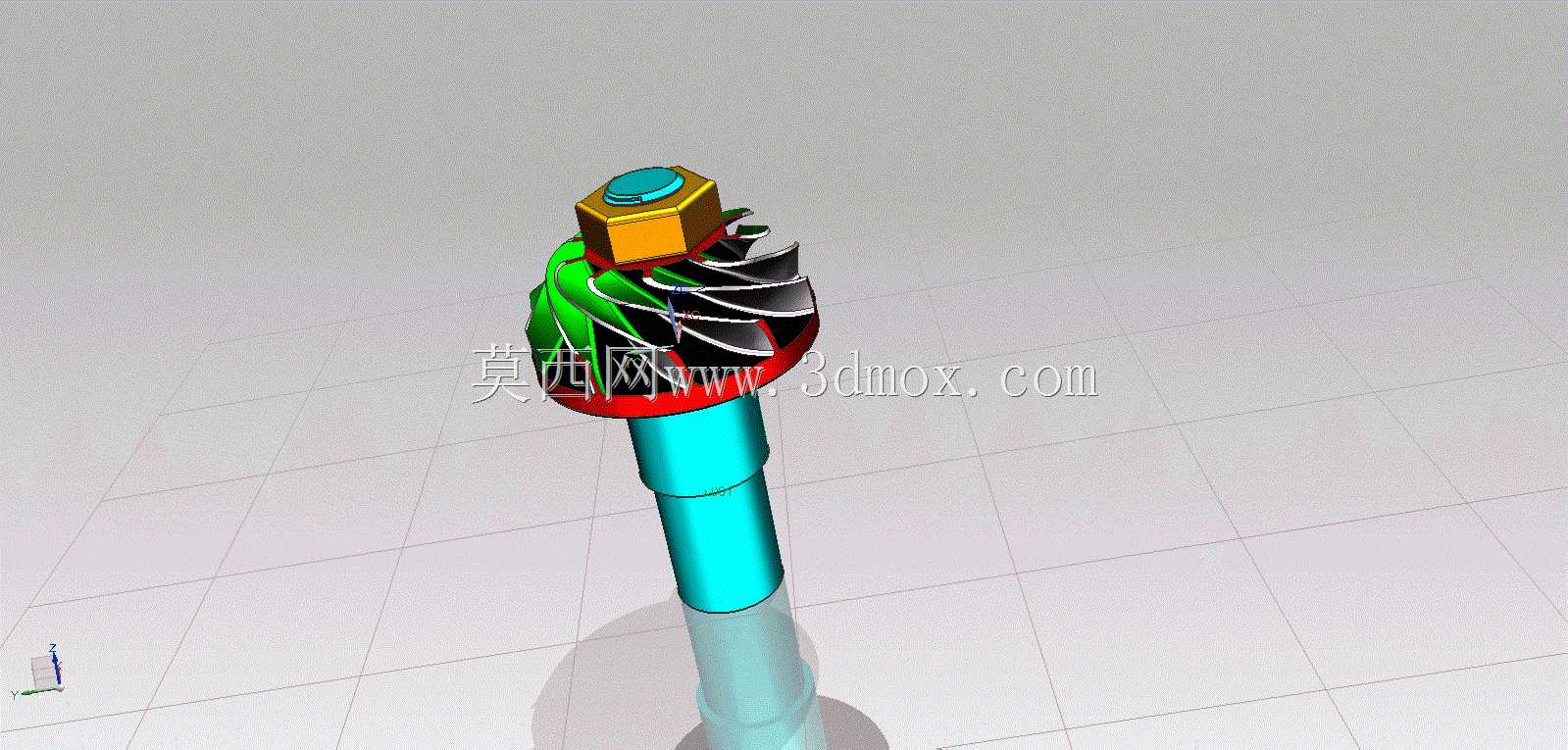

涡轮转子带锁紧结构运动仿真结构

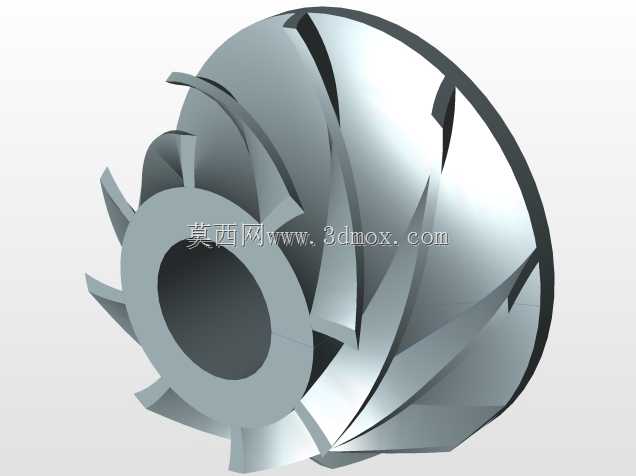

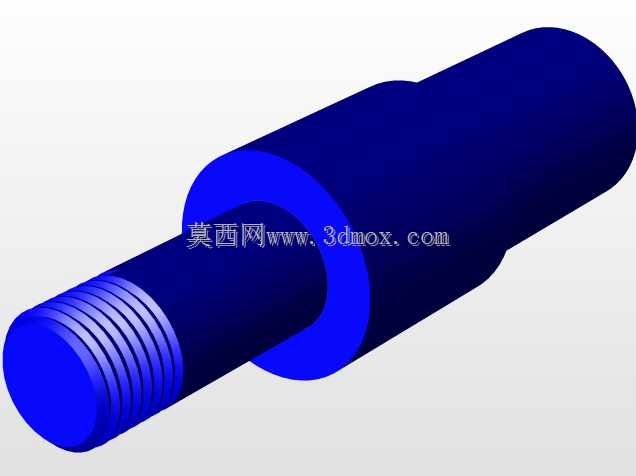

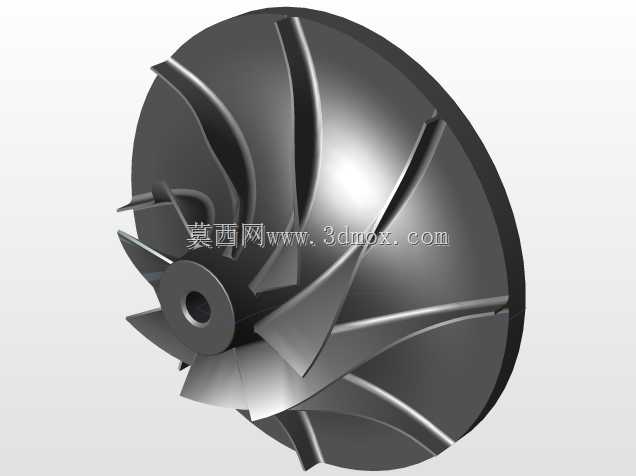

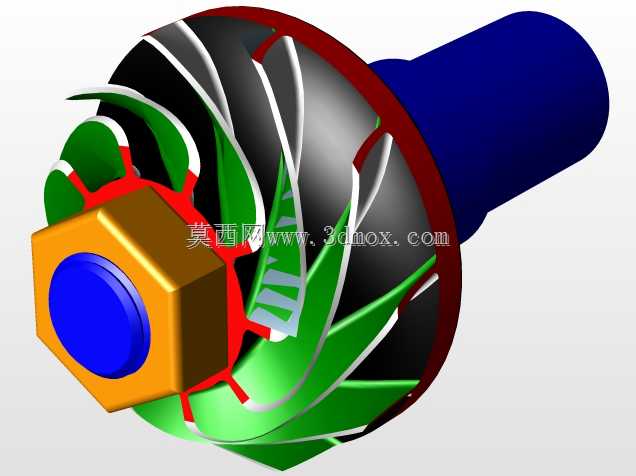

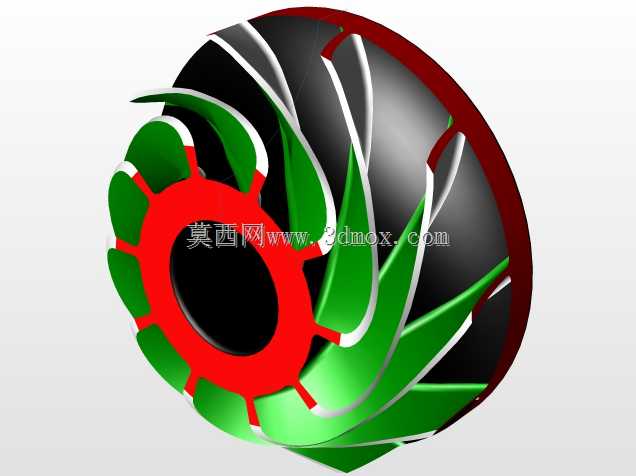

该结构为涡轮类动力转换核心部件，广泛应用在小型增压装置、流体动力传输设备、微型涡轮动力单元中，承担着将流体动能转化为旋转机械能的核心作用，在小型航空模型动力、车用涡轮增压器核心段、工业微型流体驱动设备中都能见到同结构原理的部件身影。从实际用途来看，该部件安装在流体流道核心位置，当高压流体冲击叶轮叶片时，叶轮带动同轴的转轴同步旋转，将流体携带的能量转化为轴端输出的旋转扭矩，可直接驱动后端负载或是连接变速结构实现动力输出，顶部的六角锁紧结构用于将叶轮牢牢压紧在轴肩位置，避免高速旋转过程中叶轮出现轴向窜动、松脱移位的问题，保障高转速工况下的结构稳定性。从功能特性来看，该结构的叶轮采用扭曲空间叶片设计，叶片型线经过流体力学优化，能够最大化承接不同角度入射的流体冲击力，降低流体在叶片表面的流动阻力，减少紊流带来的能量损耗，提升能量转换效率；转轴采用阶梯轴结构，不同轴段的直径根据受力大小做差异化设计，安装叶轮的轴段直径更大，可承受叶轮传递的大扭矩输出，下端轴段直径收窄，用于适配轴承安装位，减少旋转过程中的摩擦阻力，同时阶梯轴的轴肩结构可作为叶轮安装的定位基准，保证叶轮安装的同轴度，降低高速旋转时的偏心振动。从设计思路来看，整体结构遵循高速旋转部件的设计逻辑，首先保证整体的动平衡特性，叶轮叶片沿圆周方向均匀分布，锁紧螺母采用对称六角结构，转轴各段保持严格同轴，避免高速旋转时产生不平衡离心力；其次考虑装配便捷性，顶部六角结构可直接用标准扳手完成锁紧操作，无需定制专用工装，阶梯轴的轴肩定位可让装配时快速找准叶轮安装位置，降低装配难度；同时兼顾运行可靠性，叶轮与转轴的配合面采用过盈配合加锁紧螺母压紧的双重固定方式，即使在高转速、温度波动的工况下，也能避免叶轮与转轴之间出现相对转动。从外形尺寸与安装边界来看，整体结构沿转轴轴向竖直布置，最大外径为叶轮的外圆直径，顶部锁紧螺母的对边尺寸小于叶轮外径，不会超出叶轮的外圆边界，安装时下端转轴插入配套的轴承座内，轴肩位置抵靠轴承内圈实现轴向定位，整体轴向安装长度从锁紧螺母顶端到转轴下端面预留了足够的轴承安装空间与密封件安装位置，叶轮外圆与外部流道壳体之间预留了均匀的微小间隙，既避免旋转时叶轮与壳体发生刮蹭，又能减少流体从间隙处泄漏，保证能量转换效率。
