三轴承位剖分式齿轮箱上盖结构设计

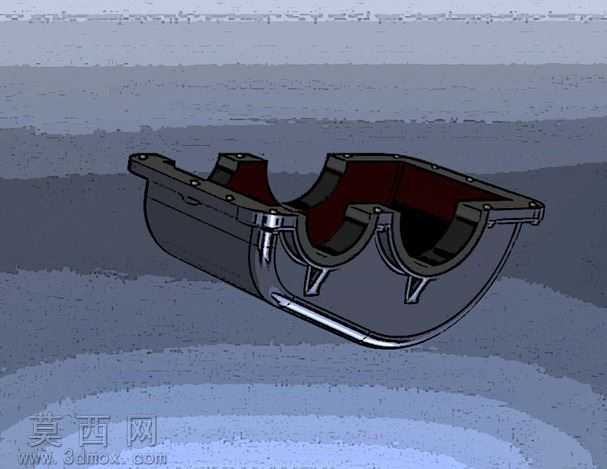

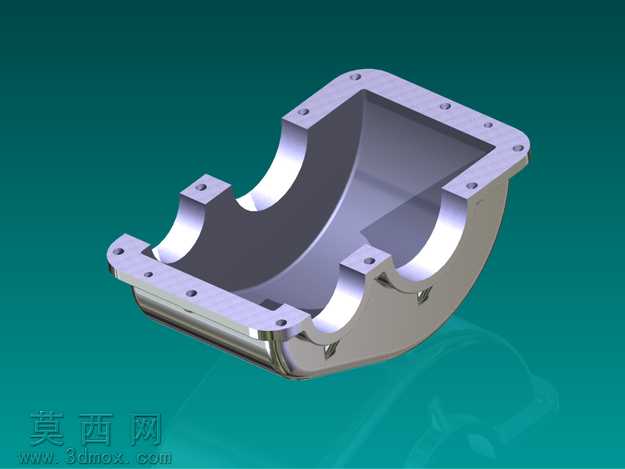

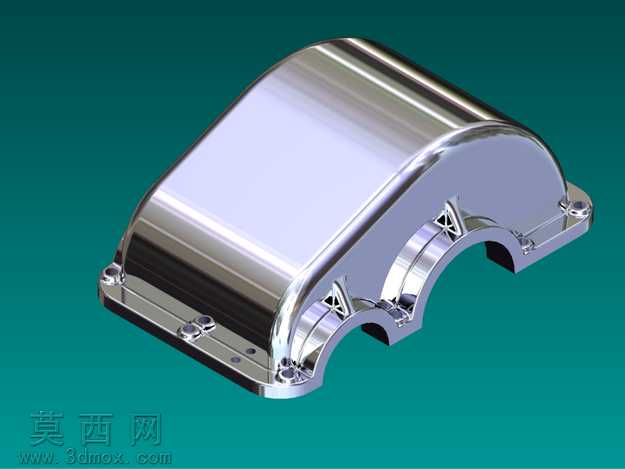

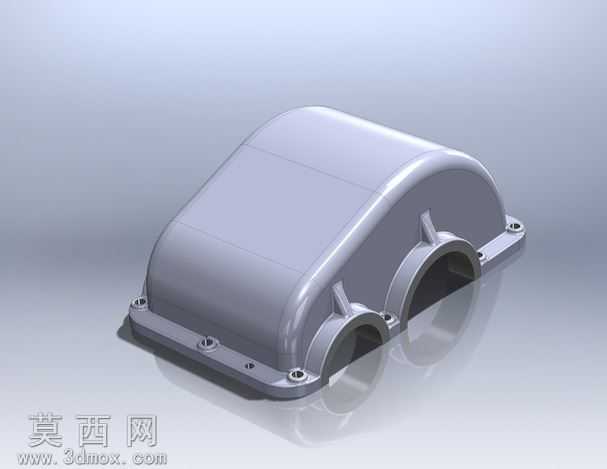

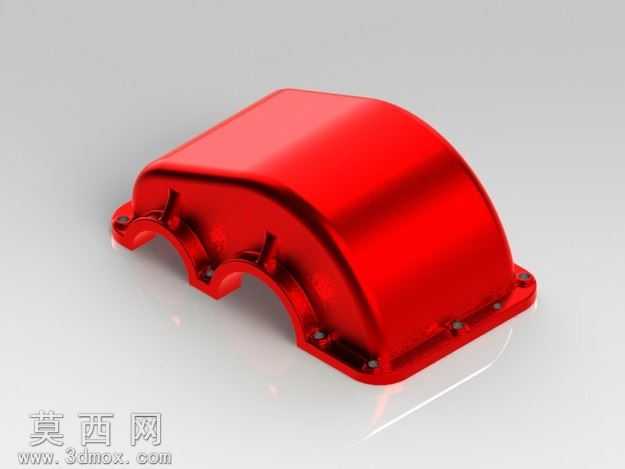

该作品为剖分式齿轮箱的上半部分壳体结构，采用三维参数化建模方式完成整体设计，建模过程中优先保证壳体的装配适配性与结构合理性，先通过草图绘制确定箱体的分型面轮廓，结合三个呈阶梯排布的轴承安装位的中心距、孔径参数，拉伸生成壳体的基础基体，再对壳体的弧形外轮廓做曲面放样处理，保证外壁过渡顺滑无应力集中棱角。在结构细节设计上，沿分型法兰面均匀布置螺栓安装孔，孔位与下箱体的安装点位完全对应，保证合箱后的密封压紧力均匀分布；每个轴承安装位外侧设计有加强筋结构，筋条从轴承座外壁延伸至壳体弧形顶面，有效提升轴承座的承载刚度，避免齿轮传动过程中轴承座受径向载荷发生形变。壳体内部型腔做了等壁厚抽壳处理，内壁与轴承座衔接处做圆角过渡，既可以减少铸造过程中的应力缺陷，也能避免箱体内润滑油流动出现死角。材质渲染阶段，壳体外壁采用铸钢哑光金属材质，还原铸件表面的细微磨砂质感，分型法兰面做精铣面的亮面金属效果区分加工面与非加工面，壳体内腔涂覆红色防锈漆材质，清晰展现内部型腔的轮廓结构，轴承安装孔的内壁做镀铬亮面处理，突出孔位的加工精度特征。设计过程中充分考虑剖分式箱体的工艺性，所有外壁拔模角度统一设置为1.5度，适配砂型铸造的脱模需求，法兰面的螺栓孔做沉头设计，保证螺栓安装后端面不突出法兰平面，壳体两端的吊装凸台与壳体一体化建模，保证吊装受力的结构强度，整体模型的所有配合面均预留了合理的加工余量参数，可直接对接后续的工程图生成与工艺编制流程。
