公制尺寸微型车床铣削功能拓展附件

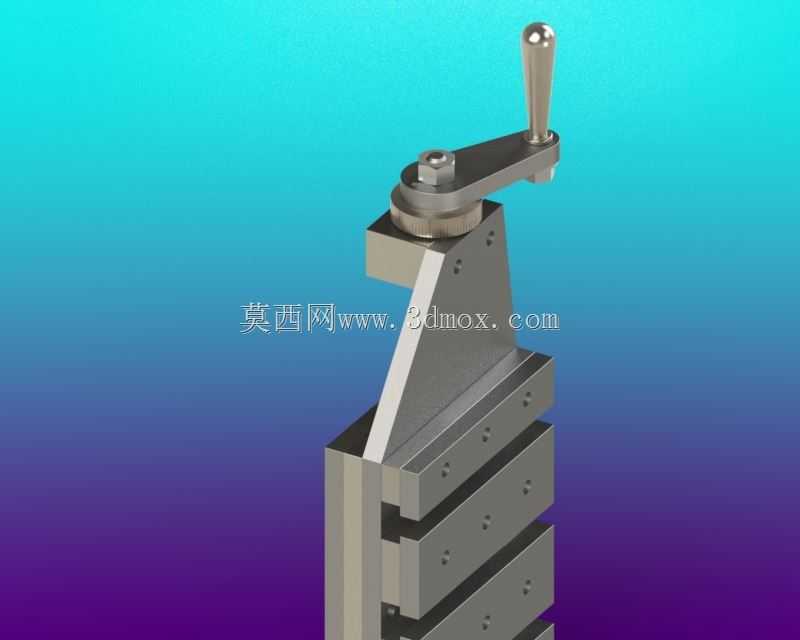

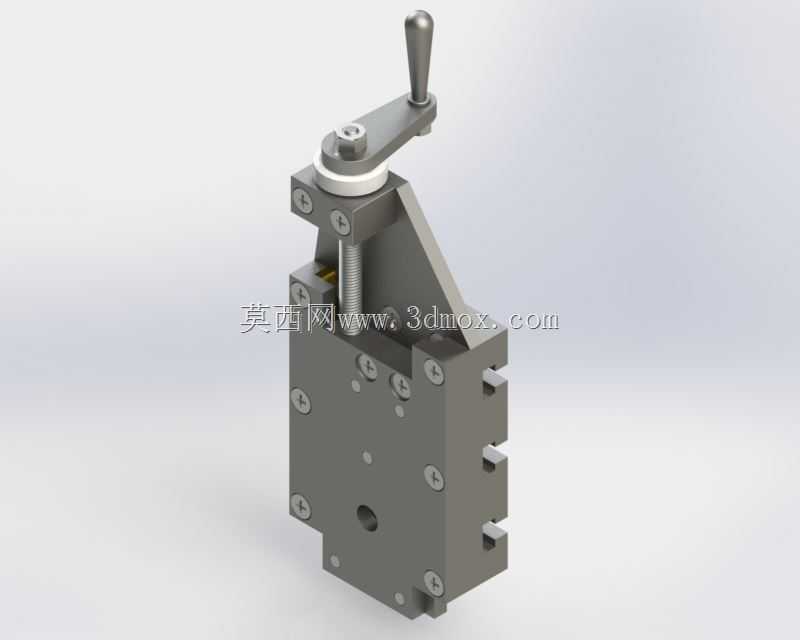

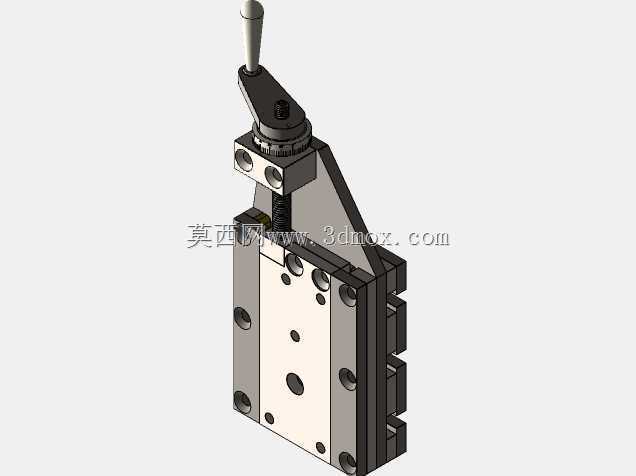

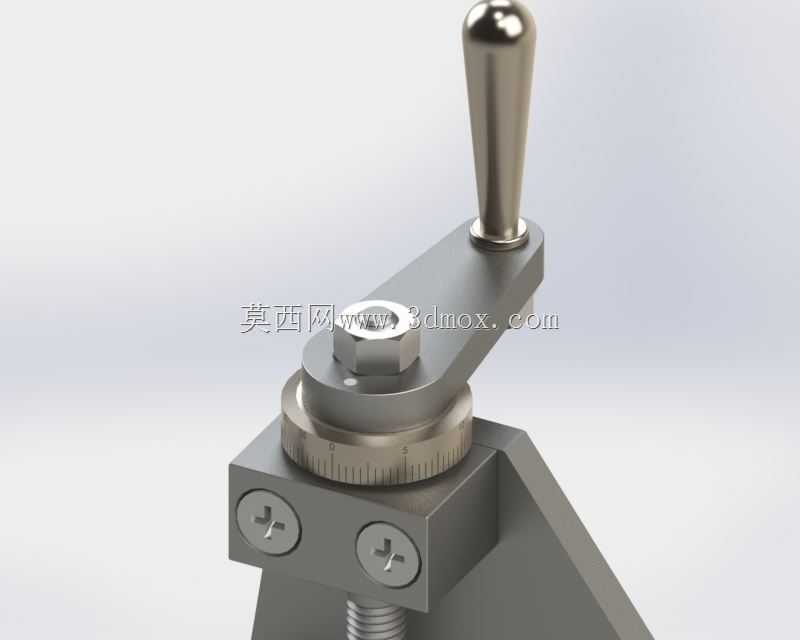

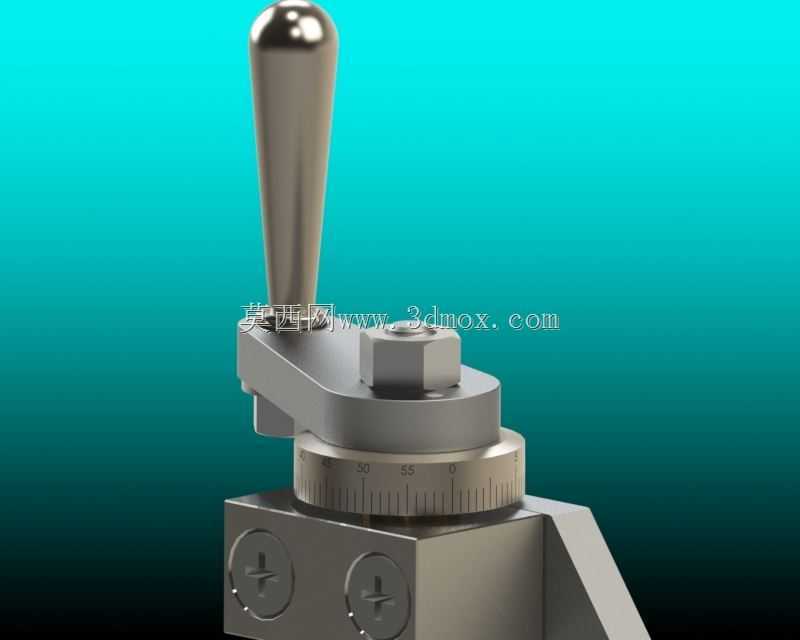

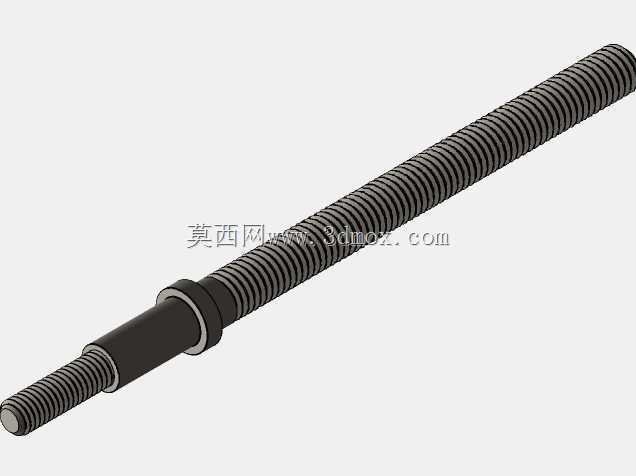

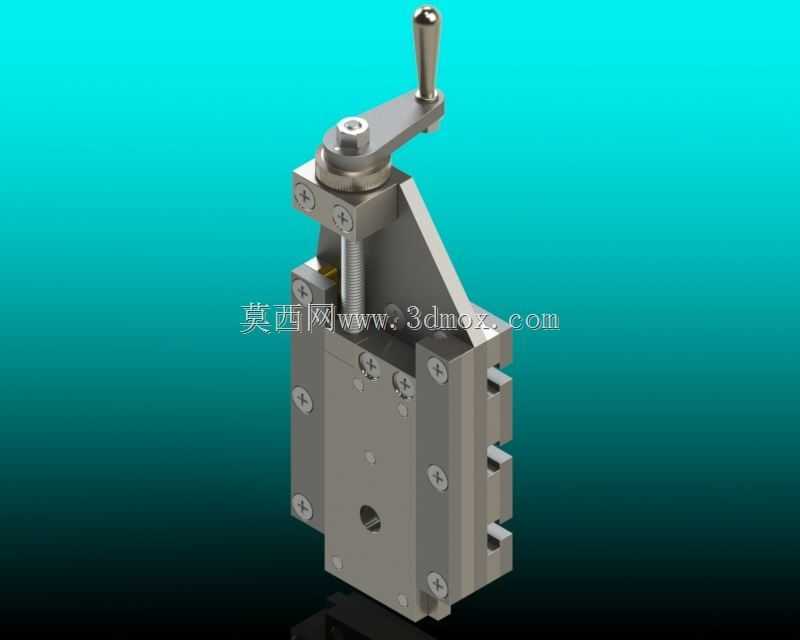

在小型零件试制、教学实训、个体维修工坊的日常加工场景中，普通微型车床往往仅能完成车削工序，遇到需要铣平面、铣槽、铣小平面轮廓的工件时，往往需要额外购置小型铣床，或是反复拆装工件转移设备，不仅占用本就紧张的工位空间，二次装夹带来的定位误差也会直接影响零件加工精度，这款适配微型车床的铣削附件，正是为填补这类小型加工场景的工序缺口设计。从实际安装逻辑来看，该附件可直接固定在微型车床的中拖板安装位上，无需对车床床身进行打孔、焊接等破坏性改装，安装基准面与车床原有刀架安装面保持平行，安装后可通过车床原有拖板的横向、纵向进给实现工件的平面位移，配合附件自带的垂直进给结构，即可完成三轴方向的进给动作，满足常规小型零件的铣削加工需求。附件的操作端采用带防滑握柄的手动摇臂结构，摇臂通过梯形丝杠带动滑动托板做垂直方向的精准进给，丝杠副配备锁紧结构，加工时可锁定进给位置，避免切削受力导致托板窜动；滑动接触面采用多颗内六角螺钉紧固的镶条结构，可根据使用磨损情况调整滑动间隙，长期使用后也能通过微调镶条压紧量保持进给精度，不会出现松旷、卡顿的问题。附件的主体承力结构采用直角弯板构型，垂直方向布置丝杠进给导轨，水平方向设置与车床连接的安装基准面，安装面预留多组对应常见微型车床安装孔距的固定孔位，可适配市面上多数主流规格的台式微型车床，安装后整体外伸尺寸控制在车床原有回转直径范围内，不会干涉车床卡盘的正常回转，也不会影响车床原有车削功能的使用，拆下附件即可快速恢复车床的原车削加工状态。从功能边界来看，该附件可夹持直径适配的小型立铣刀、键槽铣刀，配合车床主轴带动工件回转，可完成轴类零件的键槽铣削、小零件的平面铣削、端面上的窄槽加工、小型异形轮廓的手动进给铣削等工序，对于加工尺寸不大、铣削余量较小的零件，完全可以替代小型铣床完成加工，尤其适合加工批量小、工序杂的维修类、试制类零件，无需在多台设备间周转工件。设计过程中针对微型车床刚性不足的特点，附件整体采用加厚的金属板材拼接结构，所有连接位置均采用螺钉加定位销的组合固定方式，减少切削过程中的振动传导，避免因附件刚性不足导致的铣削振纹、让刀问题；手动操作的摇臂位置设置在附件顶部偏侧位置，操作时不会与车床卡盘、刀架等运动部件发生干涉，操作人员站在车床常规操作位即可完成进给操作，无需额外调整操作站位。
