壁挂式金属薄板信箱钣金结构设计

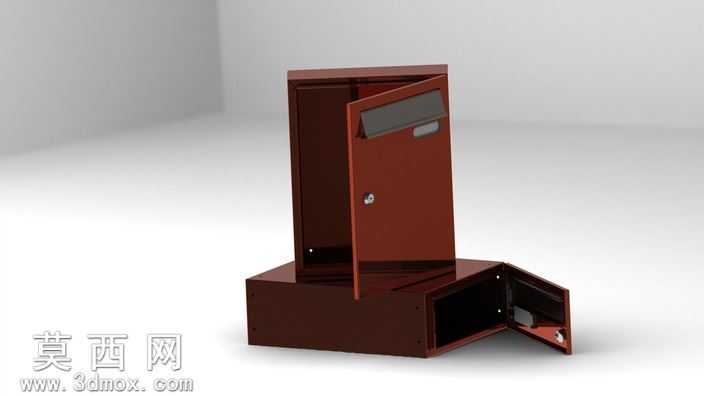

本作品为壁挂式金属信箱的三维设计方案，整体采用1毫米厚度的冷轧薄板作为基础加工材料，通过钣金工艺完成整体结构的搭建，建模过程严格遵循钣金加工的工艺规范，对每一处折弯、折边的参数都进行了精准设定，预留了合理的折弯回弹补偿量，确保后续生产加工时尺寸精度符合装配要求。模型整体为立式长方体箱体结构，正面设置一体化门板，门板上部开设长条形透明视窗区域，用于观察箱内信件投递情况，视窗下方设置椭圆形标识牌安装位，可用于标注门牌或住户信息，门板左侧装配通用弹子锁具，实现箱体的闭合锁止功能，保障内部信件的存放安全。建模阶段采用自顶向下的设计思路，先搭建整体箱体的外轮廓基准，再拆分箱体背板、侧板、顶板、底板以及门板的独立钣金特征，对各部件的连接折边进行了卡扣与焊接预留位的设计，背板预留壁挂安装孔位，可直接通过膨胀螺丝固定于墙面，适配户外及单元楼道的安装场景。材质渲染阶段，箱体主体采用哑光浅灰色金属喷塑材质，还原真实金属信箱的表面质感，锁具部分做亮面金属镀铬效果处理，投递口边缘做深色哑光塑料材质区分，整体渲染光影柔和，清晰展现产品的外观细节与结构比例。结构设计上充分考虑钣金加工的便利性，所有折弯内角均设置为适配1毫米板厚的标准圆角，避免出现加工应力集中的问题，门板与箱体的连接部位预留了合页安装的间隙，确保门板开合顺畅无卡顿，箱体内部做平整无凸起设计，避免信件存放时出现刮损，投递口内侧设置挡边结构，可在一定程度上阻挡雨水溅入箱内，提升户外使用的实用性。
