钢铁厂WKU-965变速箱螺旋齿轮传动总成

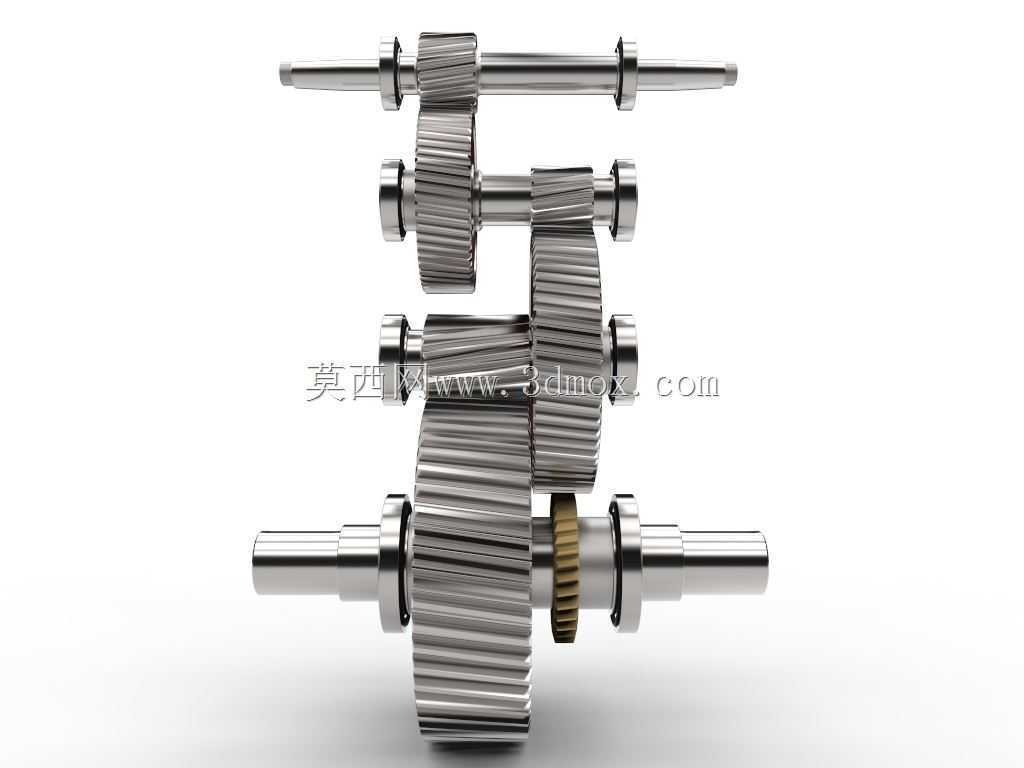

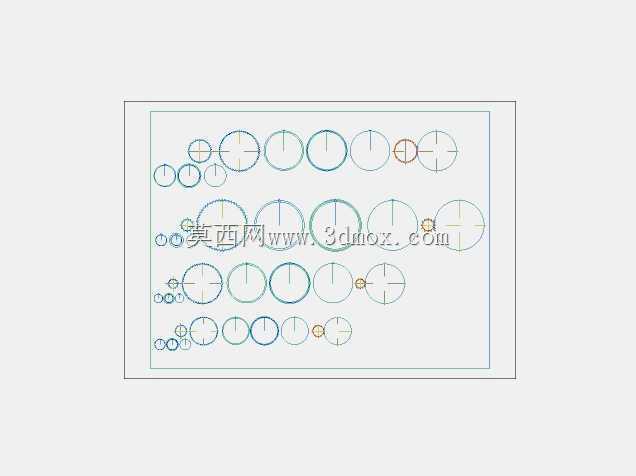

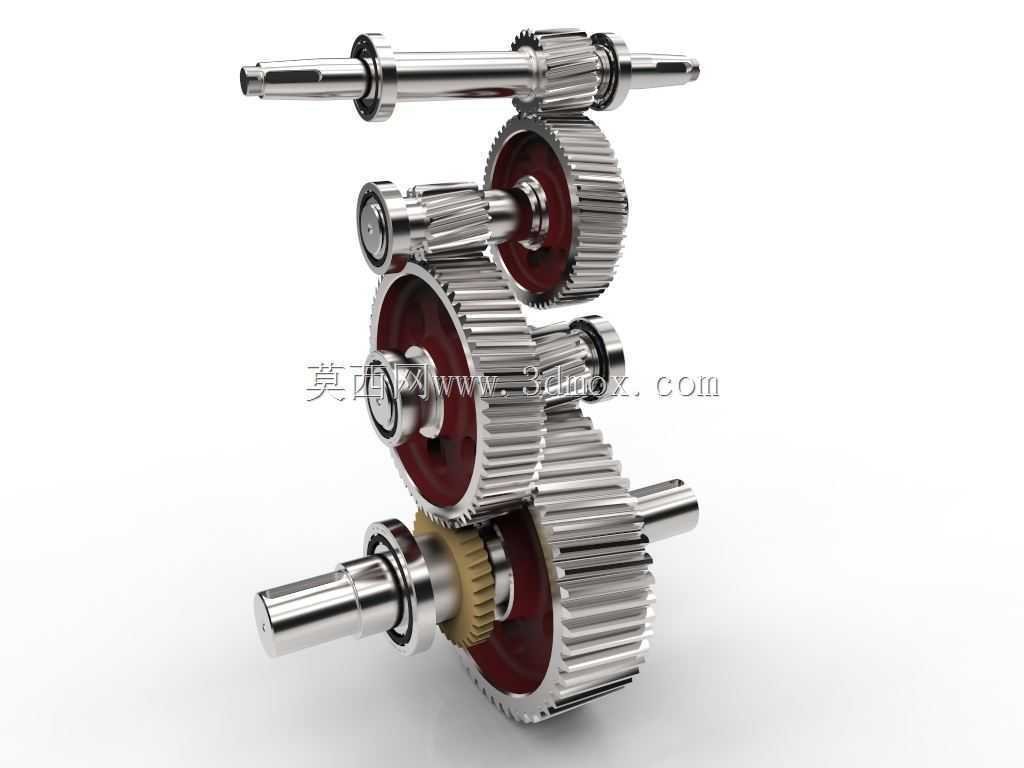

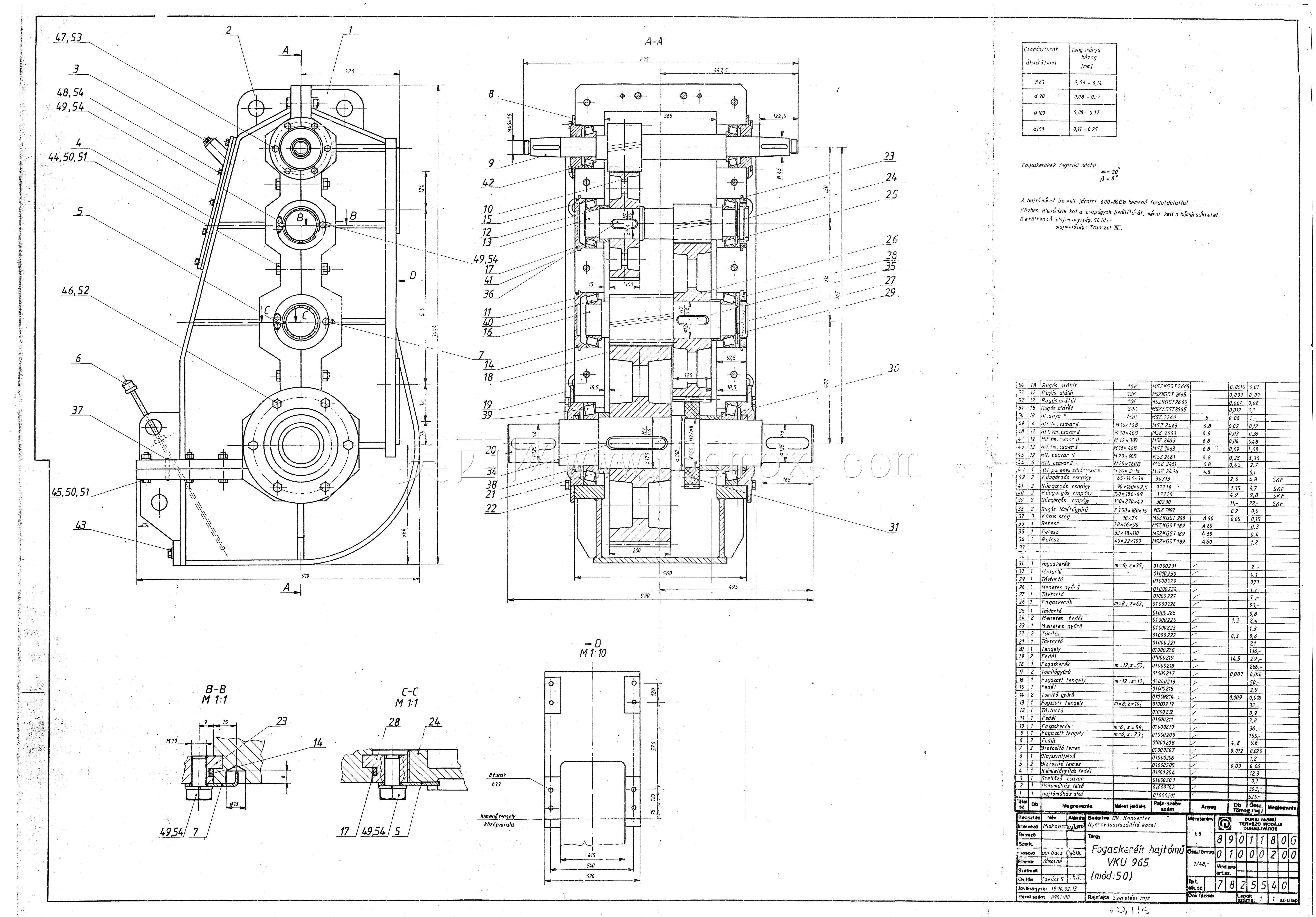

这套螺旋齿轮传动结构是冶金钢铁生产场景下WKU-965变速箱的核心动力传递单元，主要适配冶金产线重载连续作业的动力传输需求，负责将输入轴的高转速低扭矩动力，通过多级螺旋齿轮啮合完成转速匹配与扭矩放大，最终将动力输出至产线辊道、输送机构等终端执行部件，保障钢铁轧制、物料转运环节的动力稳定传递。整套传动总成采用多轴平行布置结构，输入轴、中间轴、输出轴沿垂向错落排布，各轴上通过过盈配合加平键限位的方式固定不同齿数的螺旋齿轮，相邻轴上的齿轮保持恒定的螺旋角啮合角度，相比直齿传动，螺旋齿的啮合过程是渐进式接触，单齿受力从齿端逐步延伸至全齿宽，能有效降低重载工况下的啮合冲击与运行噪音，适配钢铁厂24小时连续高负荷的作业特性。设计阶段首先根据变速箱额定输入功率、输入转速、目标传动比完成各齿轮的模数、齿数、螺旋角参数匹配，校核齿面接触疲劳强度与齿根弯曲疲劳强度，确保在冲击载荷下轮齿不会发生断齿、点蚀失效；各传动轴的轴肩尺寸严格匹配对应轴承的安装内径与定位端面，轴承位的公差带选取过盈配合区间，保证高速旋转下轴承内圈与轴无相对窜动，轴端预留的密封件安装槽位适配接触式橡胶油封，避免变速箱内齿轮油泄漏同时阻挡外界冶金粉尘进入箱体内部。从安装边界来看，整套传动总成的轴向安装尺寸完全适配WKU-965变速箱的内腔轴向间距，各轴两端的轴承安装位与箱体轴承孔的同轴度公差控制在0.02mm以内，齿轮啮合侧隙调整在0.1-0.2mm区间，既保证热态工况下轮齿受热膨胀不会发生卡滞，也避免侧隙过大导致正反转切换时产生冲击。齿轮本体采用合金渗碳钢材质，齿面经过渗碳淬火处理，表面硬度达到HRC58-62，芯部保持足够韧性，能承受冶金设备频繁启停带来的瞬时冲击载荷；齿轮与轴的装配位置经过动平衡校正，高速旋转时的振动幅值控制在允许范围内，延长轴承与密封件的使用寿命。实际应用中，这套传动结构可覆盖钢铁厂原料输送、轧机辅传动、成品转运等多个工段的变速箱动力传递需求，不同齿数配比的齿轮组可灵活调整传动比，适配不同终端设备的转速扭矩要求，装配时只需按照轴系顺序依次将齿轮、轴承、定位套压装到位，调整好啮合间隙即可完成总成装配，后期维护时可单独更换磨损的单组齿轮或轴件，无需整体替换整套传动单元，降低产线运维成本。
