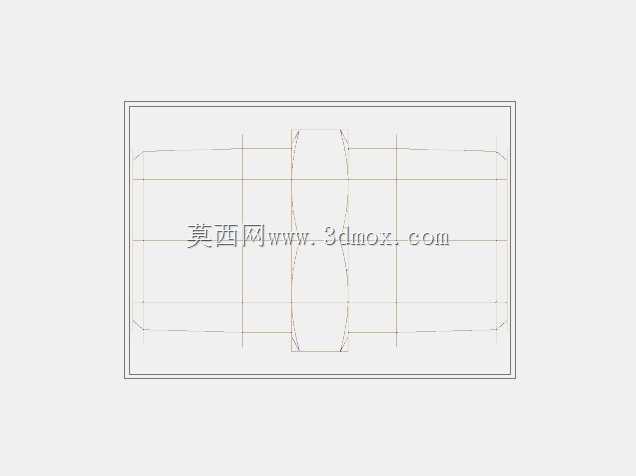

卷式气体分离膜组件结构三维设计

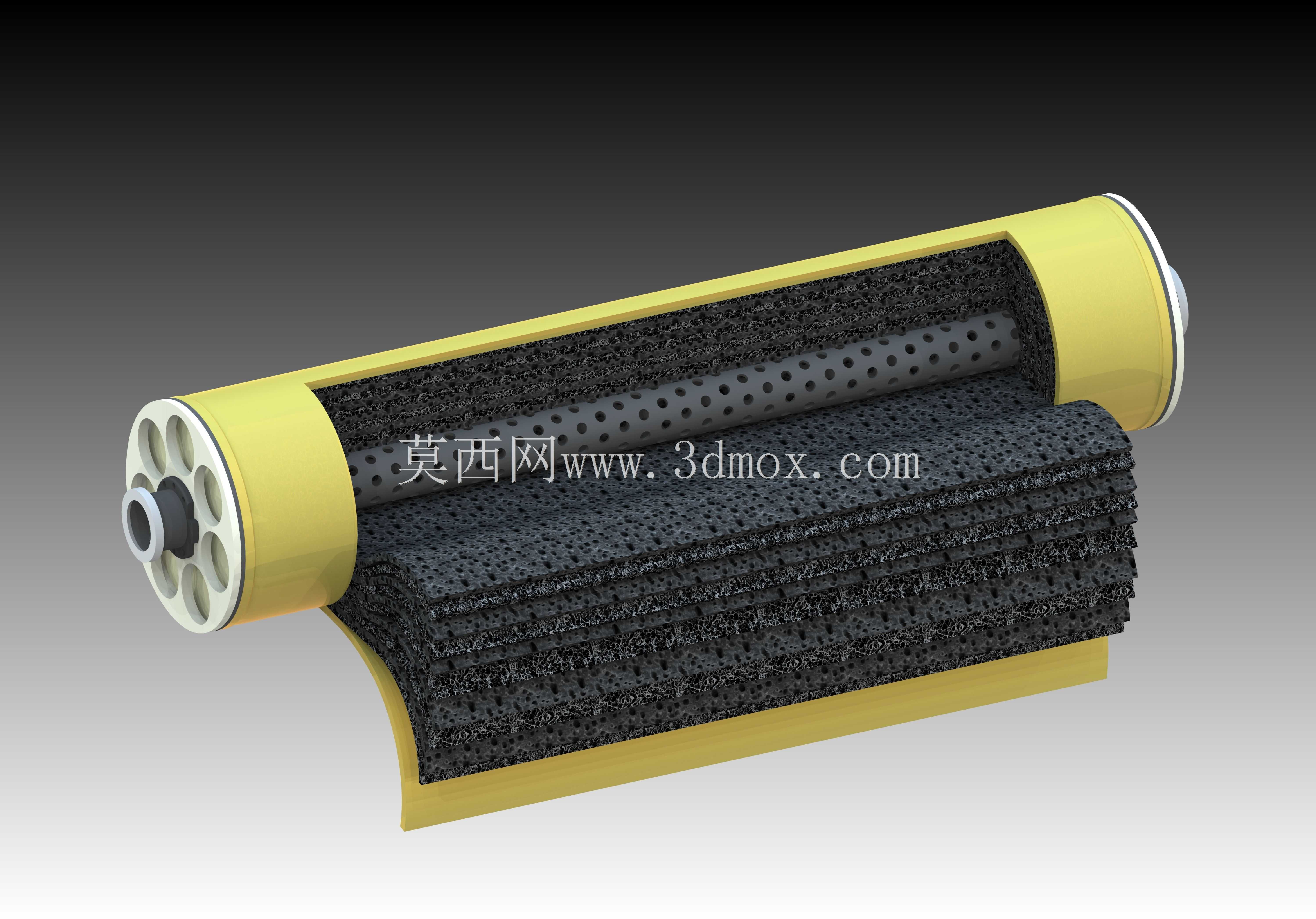

卷式气体分离膜组件多用于工业气源净化、混合气组分分离场景，在化工尾气回收、制氮设备、天然气净化、生物沼气提纯等工况中承担核心分离功能，依靠膜材料对不同气体分子的选择透过性，在压差驱动下实现不同气体组分的定向分离，无需相变过程即可完成气源提纯，相比传统深冷分离、变压吸附工艺具备更低的运行能耗与更小的占地空间。该组件采用中心集流管加卷绕膜层的经典结构，中心开孔的集流管作为渗透气的收集通道，管壁均匀分布径向通孔，保证透过膜层的目标气体能够顺畅汇入中心管路，避免局部流道堵塞造成的分离效率下降。膜层采用折叠卷绕的排布方式，在有限的筒状壳体空间内最大化填充有效膜面积，相邻膜片之间设置导流支撑层，既为原料气提供均匀的流动通道，避免气流短路，也能支撑膜片避免高压差下膜层贴合堵孔，保证全膜面的分离效率稳定。两端端盖集成流体接口与密封结构，原料气从组件一端进入流道，非渗透气从另一端排出，渗透过膜的目标气体从中心集流管引出，密封结构采用径向密封圈设计，可适配快装法兰或螺纹连接的安装场景，安装时需预留足够的轴向抽拉空间，方便后期更换膜芯。设计过程中重点平衡了膜面积填充率与流道阻力的关系，膜层卷绕松紧度经过反复校核，过松会导致组件运行时膜层窜动，过紧则会增大原料气流动阻力，提升系统供气能耗；外壳采用薄壁圆筒结构，在满足承压要求的前提下尽可能降低组件自重，适配撬装式分离设备的轻量化安装需求。组件的进出气接口采用同轴布局，可直接串联在气体管路上，无需复杂的管路转接，安装边界可适配常规工业管道的标准间距，周边预留30mm以上的操作空间即可完成拆装维护。
