桥梁锁闭机构工程实训演示装置

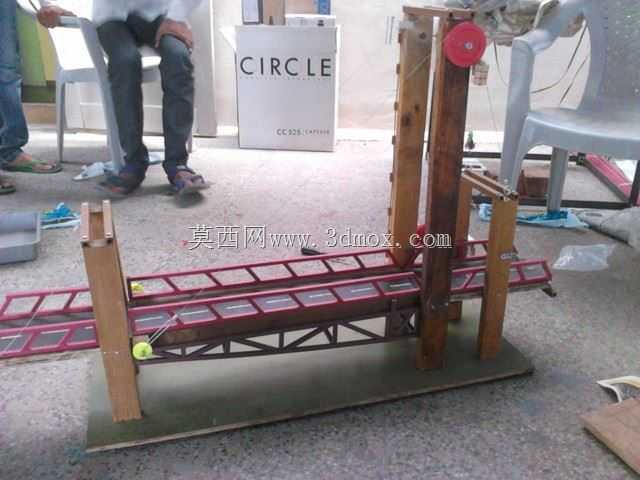

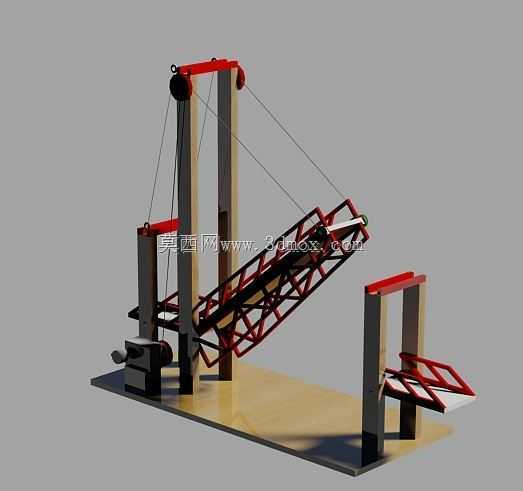

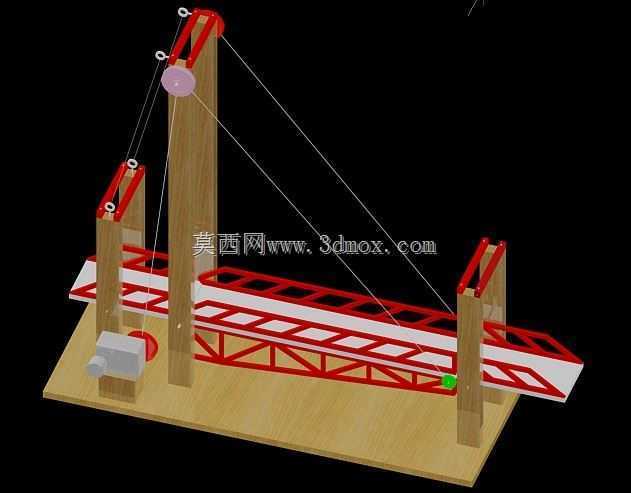

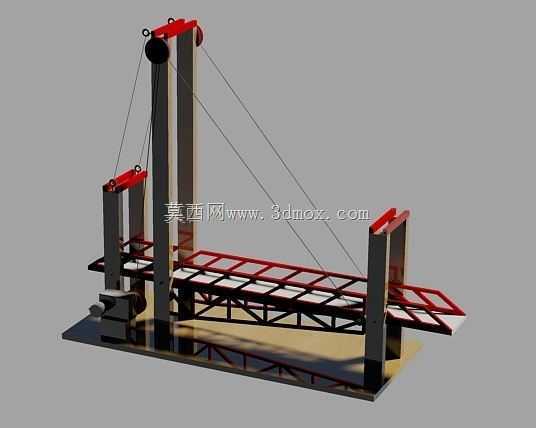

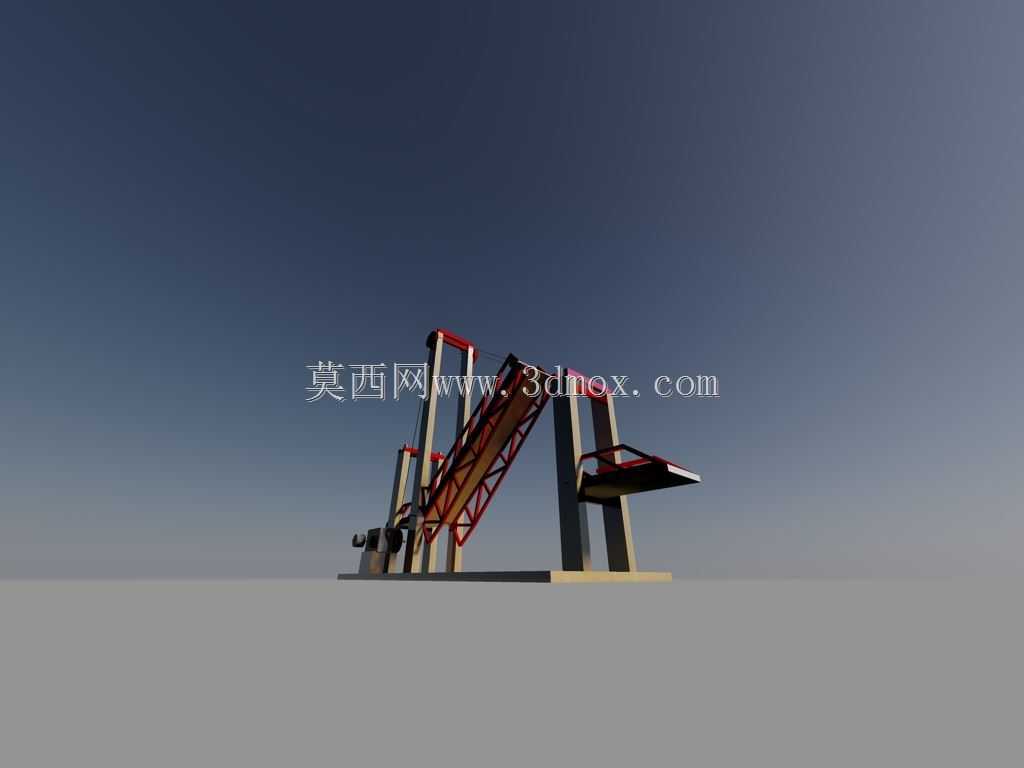

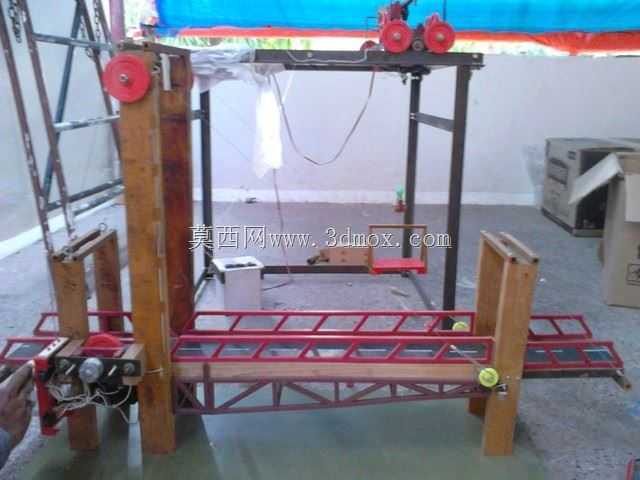

这套锁闭机构的三维结构还原，核心面向桥梁工程配套的可动桥段锁止作业场景，在可开启式桥梁的日常运维、桥段启闭作业中承担核心的位置锁定与安全承载作用，区别于普通民用锁具，这类机构需要同时承受桥段自重、通行载荷带来的剪切与冲击作用力，对结构刚度、动作同步性的要求远高于常规锁紧部件。从结构设计逻辑来看，整套装置采用立式双立柱支撑搭配斜拉钢索的起升导向架构，桁架式的可动桥段采用三角截面的衍架构型，在保证整体抗弯抗扭刚度的前提下，尽可能降低活动桥段的自身重量，减少起升驱动端的负载冗余。立柱顶部设置的定滑轮组负责导向起升钢索，钢索的排布采用双侧对称牵引的方式，避免桥段起升过程中出现偏载卡滞，驱动端集成在立柱底部的基座位置，配套的减速传动组件直接输出扭矩给卷筒，通过钢索收放实现桥段的俯仰动作。锁止工位设置在桥段的对接端，当桥段下放至水平通行位置时，端部的锁舌结构会自动嵌入对接支座的锁槽内，完成机械锁止，避免通行过程中桥段出现位移或倾覆，锁止结构采用刚性插销配合斜面导向的设计，即便桥段对接存在微小的位置偏差，也能通过斜面导向顺利完成锁止动作，降低对就位精度的苛刻要求。安装边界方面，整套机构的基座采用整体式平板结构，所有立柱、驱动组件、对接支座都统一安装在同一块基准底板上，安装时只需保证底板的水平度满足要求，即可保证各部件的相对位置精度，不需要在安装现场反复调整各组件的同轴度、平行度，大幅降低现场安装调试的工作量。从实际功能特性来看，这套机构的动作流程完全匹配可动桥梁的作业逻辑：起升前先通过解锁机构收回锁舌，解除桥段的位置约束，之后驱动卷筒收卷钢索，带动桥段绕根部的铰接轴向上翻转至指定角度，满足河道通航的净空要求；待通航结束后，反向驱动卷筒下放桥段，当桥段就位至水平位置时，锁舌在弹性组件的推动下自动弹出卡入锁槽，完成锁闭，恢复桥面的通行能力。整套结构的受力路径经过明确梳理，通行状态下的载荷直接通过桁架桥段传递到两端的支撑支座，锁止机构承担横向的限位载荷，起升钢索在锁止状态下不承受主要通行载荷，避免钢索长期受载出现疲劳断裂，大幅提升整套装置的运行可靠性与使用寿命。
