机加工用小型手动台虎钳结构设计

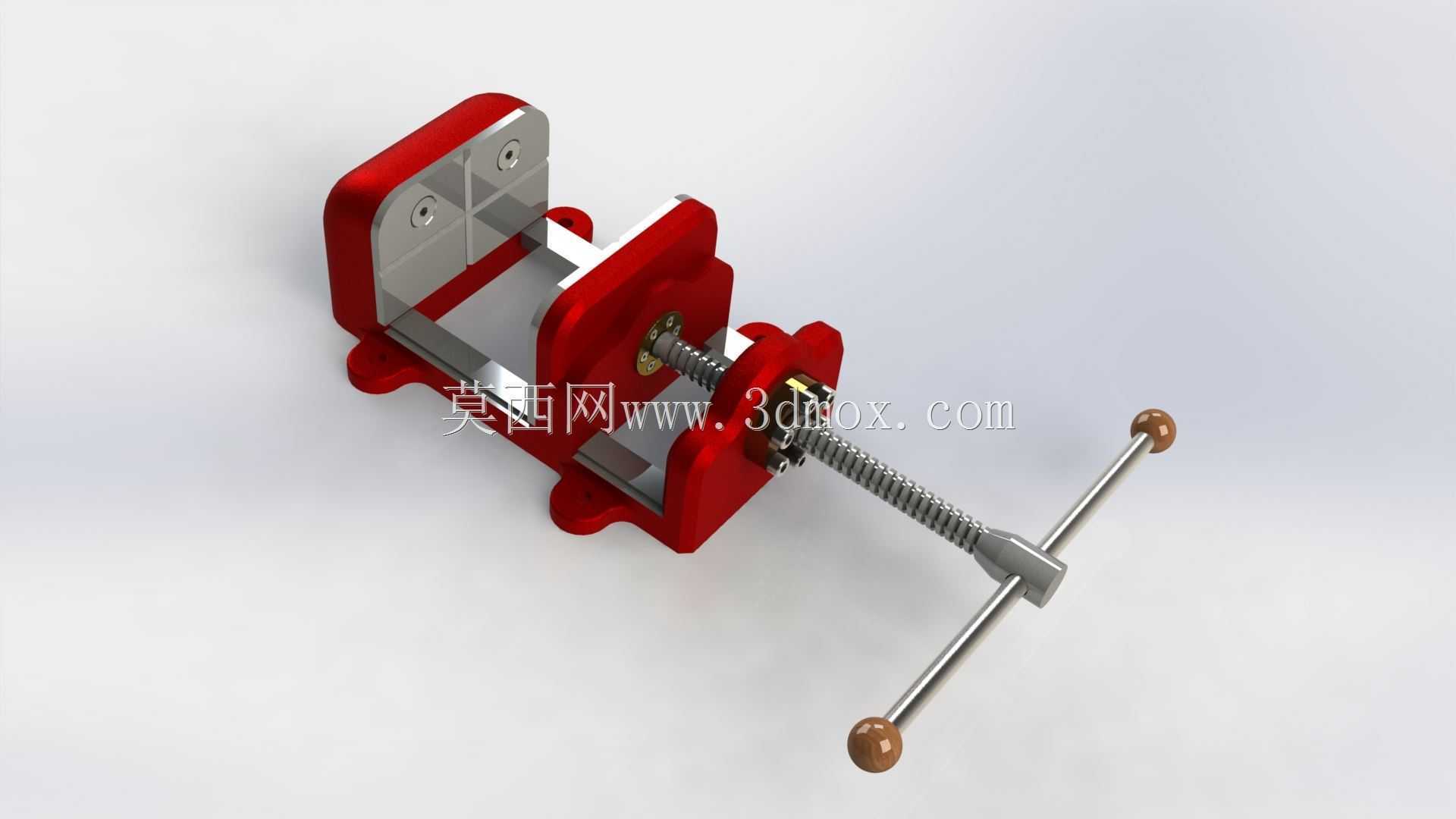

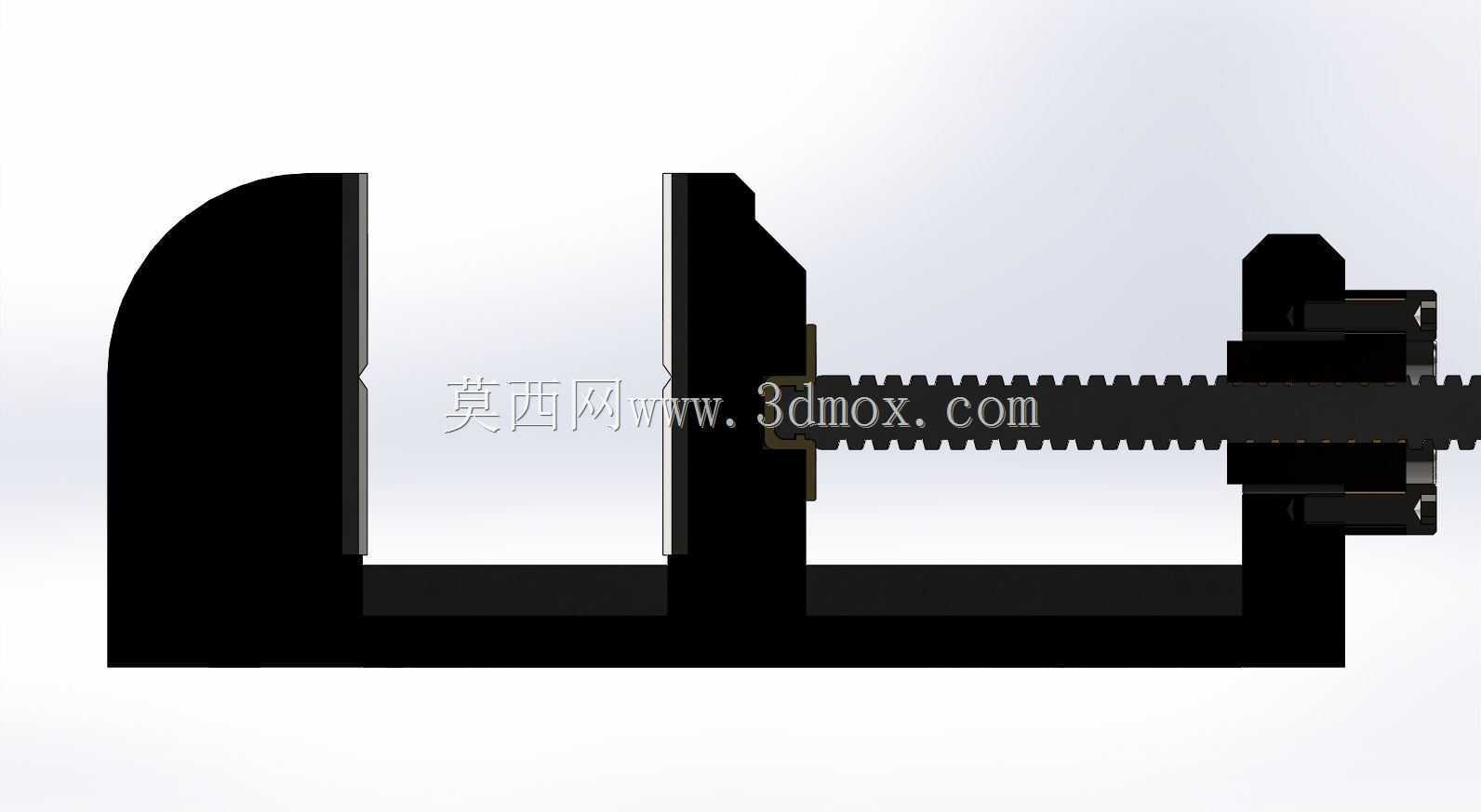

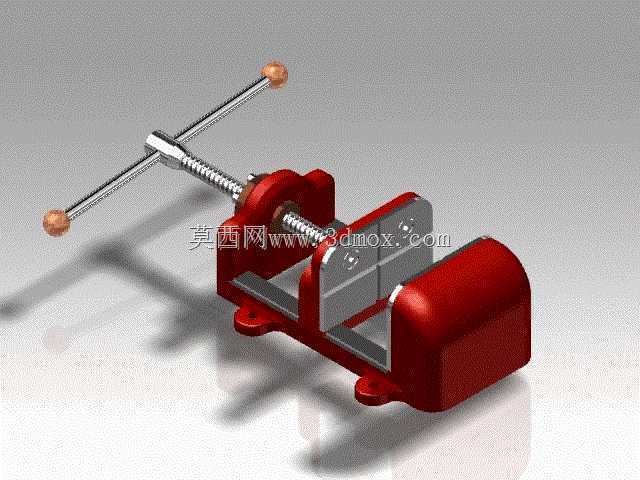

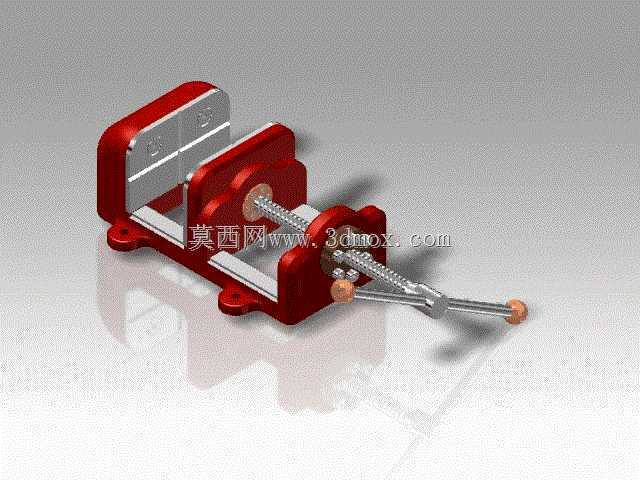

这款手动台虎钳主要面向小型工件的装夹作业场景，在钳工修配、小型零件铣削、钻孔工序、电子元器件引脚修整、精密零件打磨去毛刺等场景中应用广泛，尤其适合桌面级加工工位、实训教学工位、小型维修站点的装夹需求，可适配厚度在0至70毫米区间的规则方形、矩形工件，也可通过加装软钳口适配异形薄壁工件的装夹，避免装夹过程中工件表面出现压痕损伤。从结构设计逻辑来看，整体采用铸铁材质作为钳体基座，底部设置四个带安装孔的支脚，可通过螺栓直接固定在工作台台面，安装边界的孔位间距适配常规钳工台的预留安装槽，无需额外加工转接板即可完成固定，钳身整体长度约180毫米，闭合状态下总宽度约80毫米，操作手柄展开后最大回转半径约120毫米，不会占用过多工位操作空间，适合空间紧凑的加工工位布置。夹紧传动部分采用梯形丝杠副结构，丝杠与活动钳身通过内嵌的螺母块连接，转动手柄时可带动活动钳身沿钳身的导向导轨做直线往复运动，导轨采用燕尾槽结构配合间隙调整螺钉，可长期使用后出现磨损时调整配合间隙，避免活动钳身出现晃动影响装夹精度，丝杠端部设置限位挡圈，防止活动钳身行程超程脱出钳体。固定钳身与活动钳身的夹持面均预留了钳口板安装螺孔，可根据装夹需求更换光面钳口、齿面钳口或者软质尼龙钳口，齿面钳口适合装夹毛坯件、硬度较高的金属工件，依靠齿纹嵌入工件表面提升夹紧摩擦力，避免加工过程中工件移位；光面钳口适合装夹表面精度要求较高的半成品件，减少装夹压痕；尼龙钳口则适合装夹铝件、铜件、塑料件等软质材质工件，防止装夹力过大造成工件变形。操作端采用T型穿杆式手柄，手柄两端设置防滑球形端头，转动时可通过双手施加扭力，最大夹紧力可达到15千牛，足以应对常规小型零件的钻削、铣削加工的切削力需求，不会出现装夹打滑的问题。钳身中部设置了镂空的排屑槽，加工过程中产生的切屑可直接从槽内掉落，不会堆积在导轨配合面内造成滑动卡滞，日常维护时仅需定期向丝杠与导轨配合面涂抹润滑脂即可，维护成本极低，整体结构没有复杂的传动部件，故障率远低于液压、气动类夹紧工装，适合无气源、无液压站的简易工位使用。
