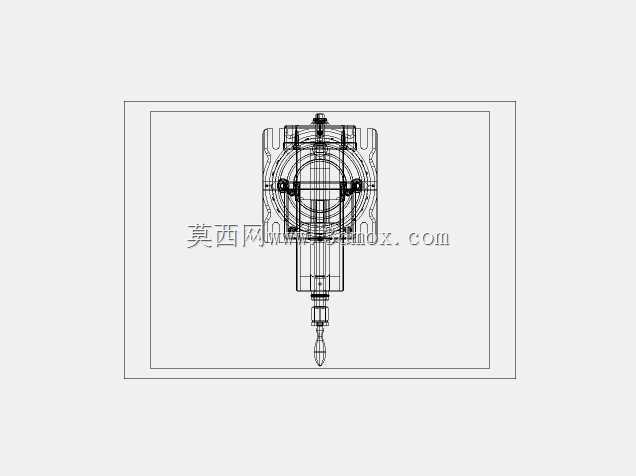

可回转式机用手摇虎钳结构设计

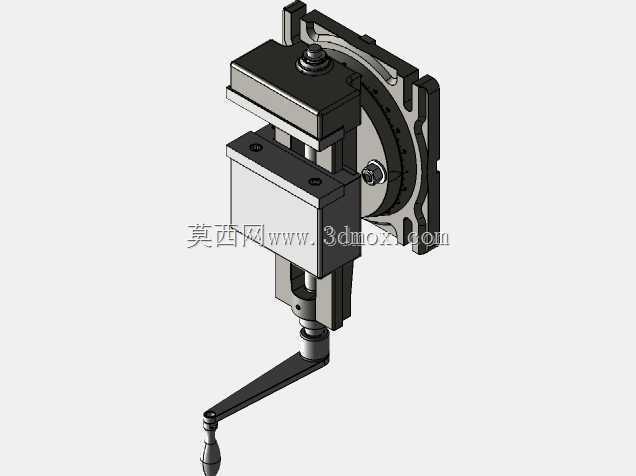

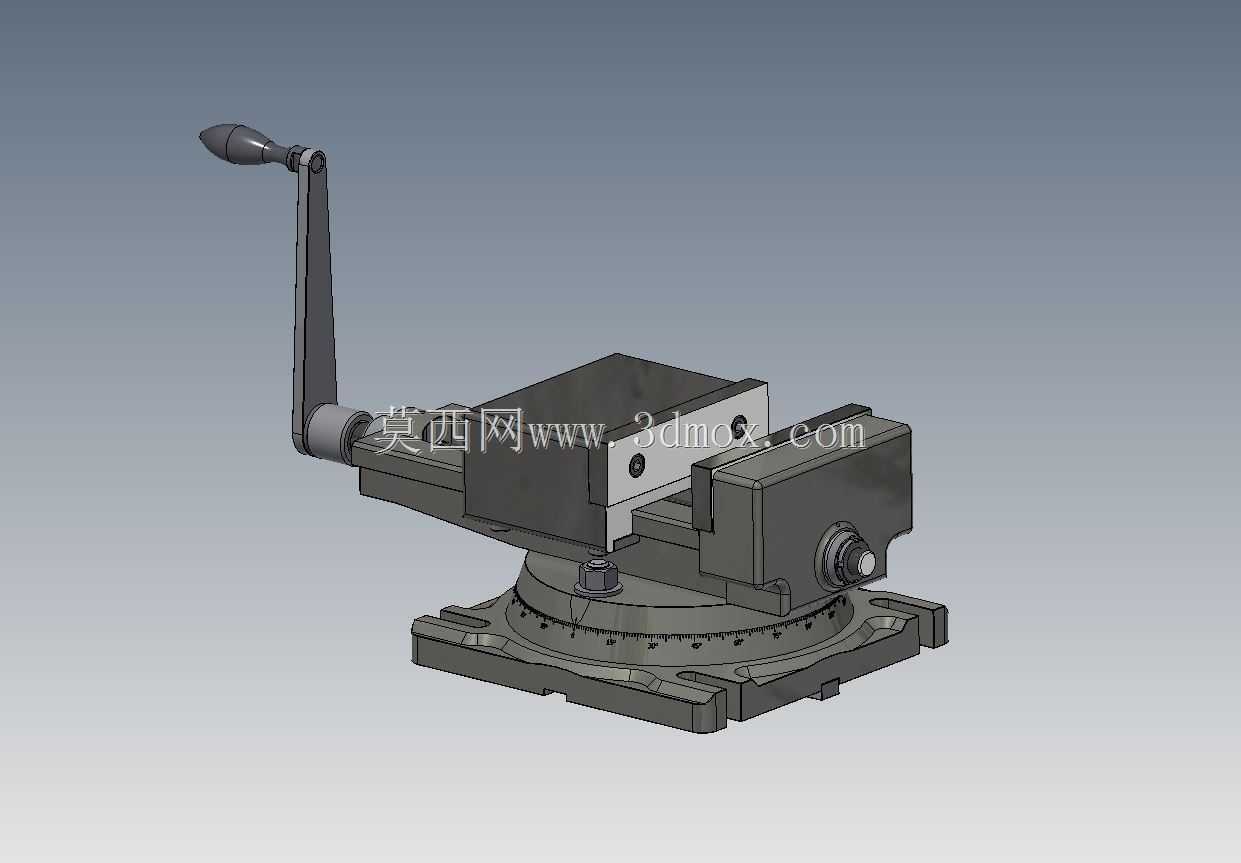

这款带回转底座的手摇虎钳，是金属切削加工场景里最常用的机用夹持工装，日常适配铣床、钻床、平面磨床的工作台安装需求，也可单独搭配钳工台做手工锉削、划线、装配工序的工件固定。从结构设计逻辑来看，整体采用分体式铸铁基座搭配可动钳身的布局，回转底座带360度圆周刻度，锁紧后可实现任意角度的加工姿态调整，不需要重新拆装工件就能完成多面、多角度的孔系或平面加工，能大幅减少工序间的装夹找正时间。

手摇驱动部分采用梯形丝杠传动结构，丝杠副自带自锁特性，夹紧过程中不会因为切削振动出现松脱退夹的问题，摇臂末端的握持手柄做了防滑滚花处理，操作人员施加较小的手动力就能输出足够的夹紧力，针对不同厚度的工件，丝杠行程覆盖常规中小型零件的夹持范围，钳口部分做了可更换的淬硬钢钳口板，表面加工有交叉防滑齿纹，长期使用磨损后只需松开固定螺丝即可更换钳口板，不需要整体报废钳身，能有效降低工装维护成本。

安装边界上，底座预留了标准T型槽安装螺栓孔位，孔距匹配通用机床工作台的T型槽间距，不需要额外制作过渡转接板就能直接固定在设备台面上，整体安装高度控制在常规机床刀具的行程覆盖范围内，不会出现刀具Z向行程不足无法加工的问题。钳身的导轨面做了刮研贴合处理，活动钳身沿固定导轨滑动时的间隙控制在合理范围内，夹紧状态下钳口上抬量控制在微米级，能保证工件装夹后的平行度与垂直度精度，满足精加工工序的装夹公差要求。

日常使用场景中，这类虎钳除了常规的矩形零件装夹，也可配合V型钳口块夹持轴类、套类零件完成径向钻孔、铣槽加工，回转底座的锁紧机构采用双侧偏心锁紧结构，扳动锁紧手柄即可快速完成角度固定，不需要逐个拧紧锁紧螺栓，操作效率远高于固定式虎钳。设计过程中针对丝杠的受力位置做了加强筋处理，承受最大夹紧力时钳身的变形量控制在允许范围内，不会因为长期重载夹持出现钳身开裂、丝杠弯曲的失效问题，整体结构没有冗余的复杂零件，日常维护只需要定期给丝杠和导轨面加注润滑脂即可，适合生产车间长期高频次使用。
