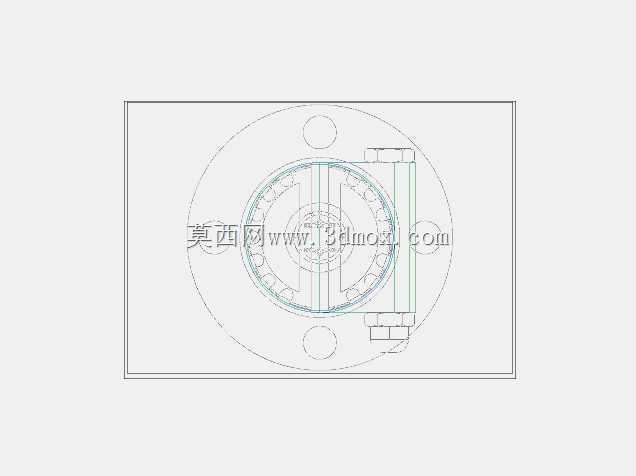

音叉式法兰安装高液位检测限位开关

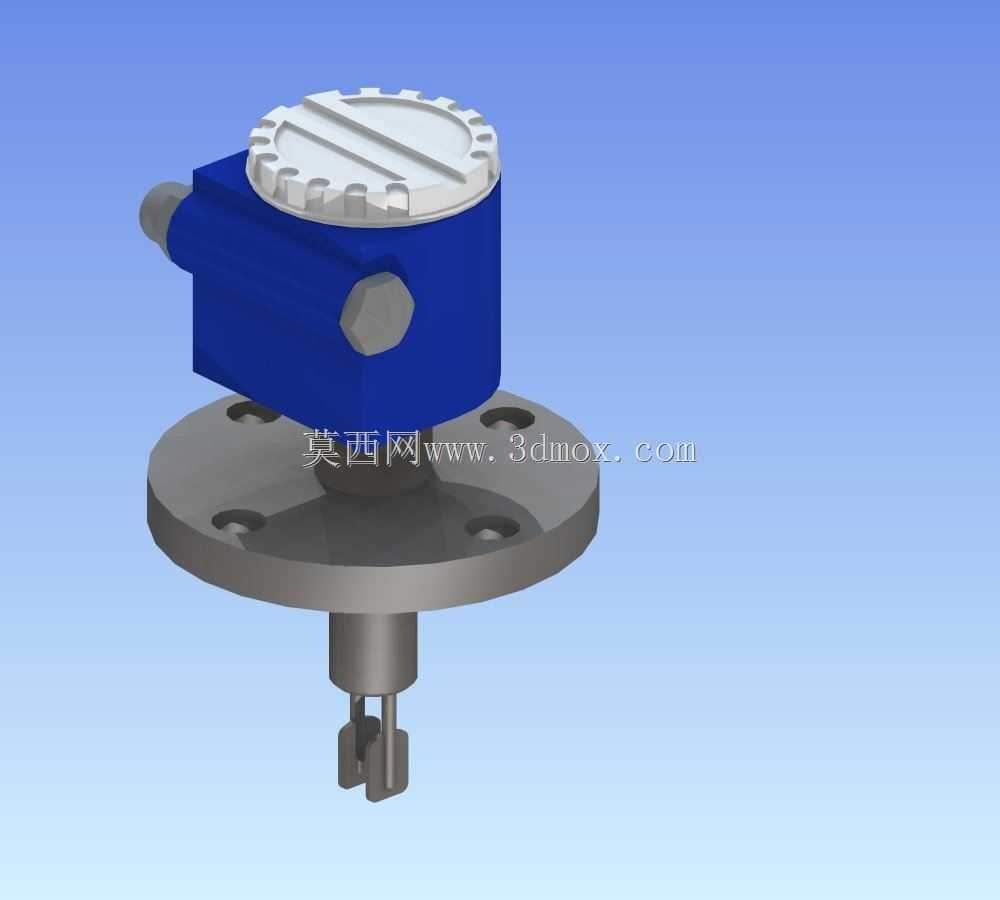

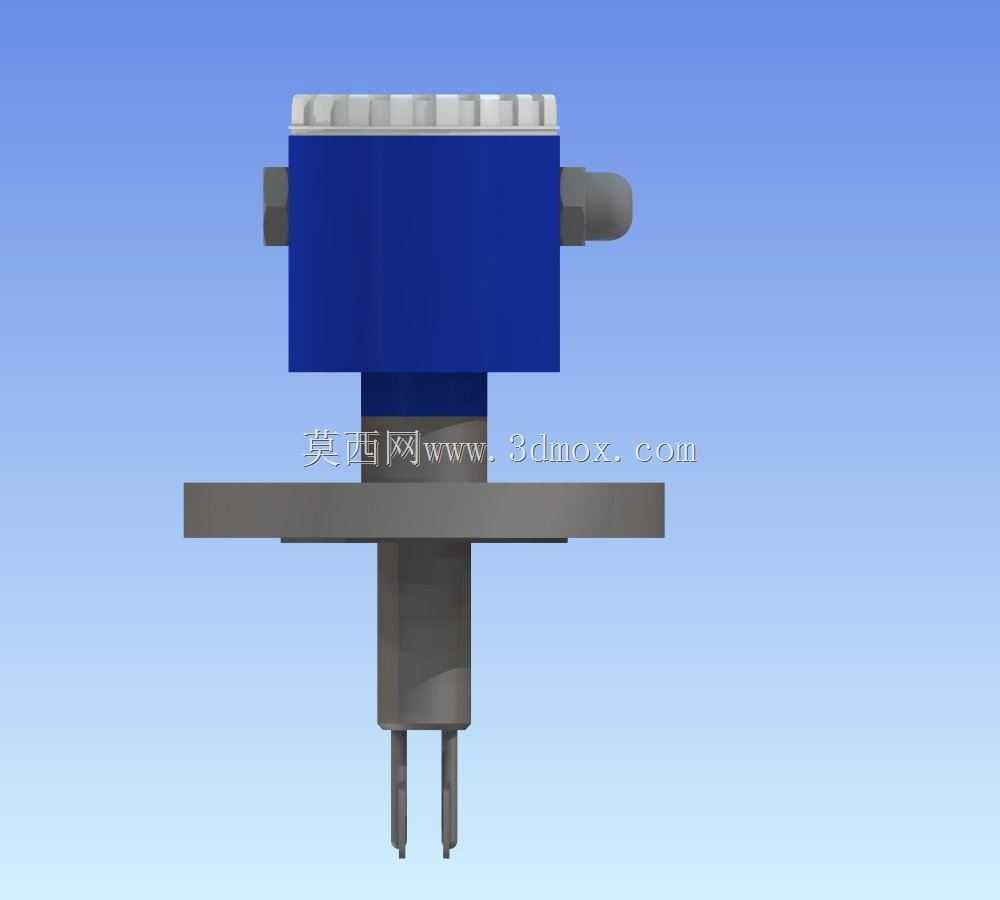

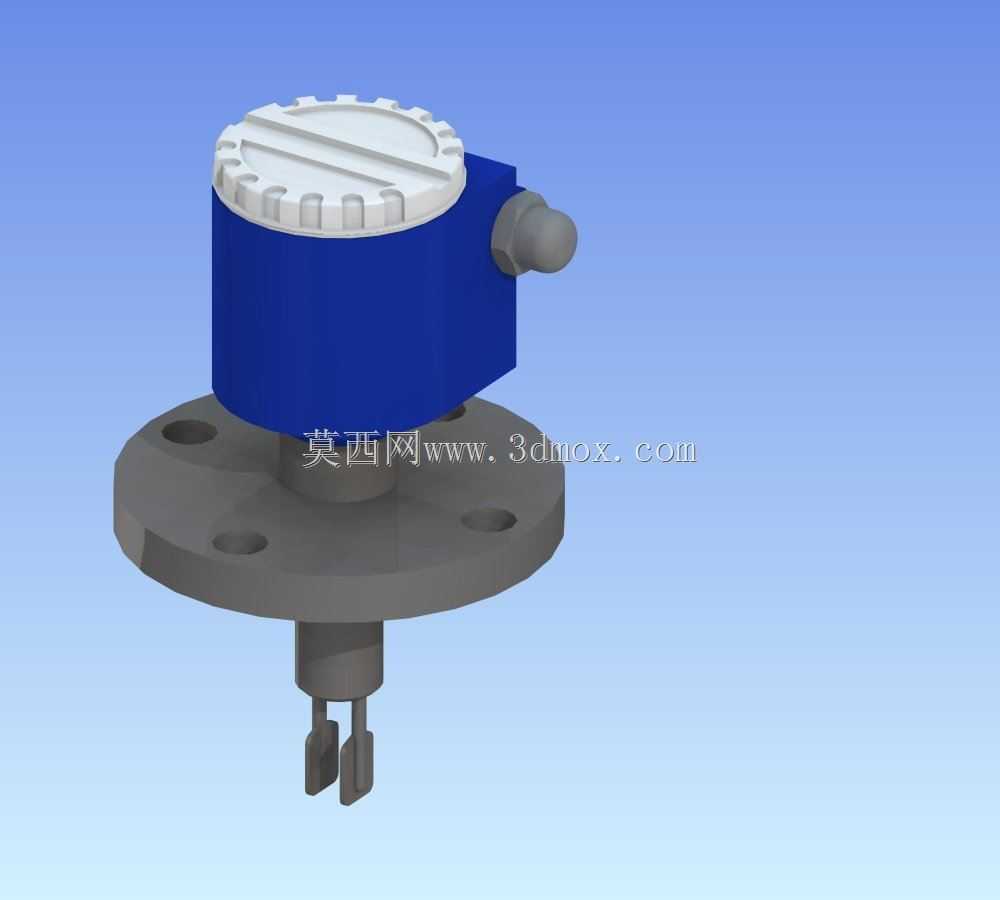

这款音叉式液位限位装置，核心应用场景覆盖石化、食品饮料、水处理等行业的常压及承压储液容器，专门负责高液位点位的触发反馈，避免罐体进液过量出现溢罐风险，也可适配低液位点位的空罐防护触发，在批量物料输送、批次反应投料的工序中，能直接给进料阀、输送泵提供开关量信号，无需额外配置信号转换模块。从结构设计逻辑来看，上部的电子腔体采用压铸铝壳体做密封处理，侧面预留的电气接口走航插式接线，能满足户外安装的防雨防尘要求，腔体顶部的旋盖做了滚花防滑处理，现场调试时无需额外工具即可开盖调整灵敏度拨码，接线端子的排布预留了足够的手部操作空间，即使戴劳保手套也能完成接线作业。下部的法兰安装盘采用标准凸面法兰结构，安装孔位的节圆尺寸适配常规化工储罐的预留接口，法兰密封面的平面度控制在合理公差范围内，搭配对应压力等级的密封垫片即可完成密封安装，无需额外加工适配转接板。法兰下方延伸的叉体采用短叉体设计，探入罐体内部的长度经过优化，不会因为罐内液体的大幅波动产生误触发，叉体的谐振频率经过调校，对于挂壁性较强的粘稠介质，也能通过灵敏度调整避开挂壁层的干扰，不会因为叉体表面残留介质出现误报信号。实际选型应用时，需要注意安装位置要避开罐内进料口的直接冲刷区域，避免进料时的物料冲击导致叉体受力变形或者信号误触发，同时安装时要保证叉体的开口方向与液体流动方向平行，减少长期流体冲击对叉体谐振结构的疲劳损伤。整个模型的结构拆分完全按照实物的装配层级搭建，电子腔体、法兰连接段、音叉检测头的配合边界都做了还原，结构设计人员在做罐体整体布管布线设计时，可以直接调取该模型核对安装空间，确认法兰接口的匹配度，提前预留接线和维护操作的空间，避免现场安装时出现干涉问题。
