DN40规格卡接式超纯止回阀结构设计

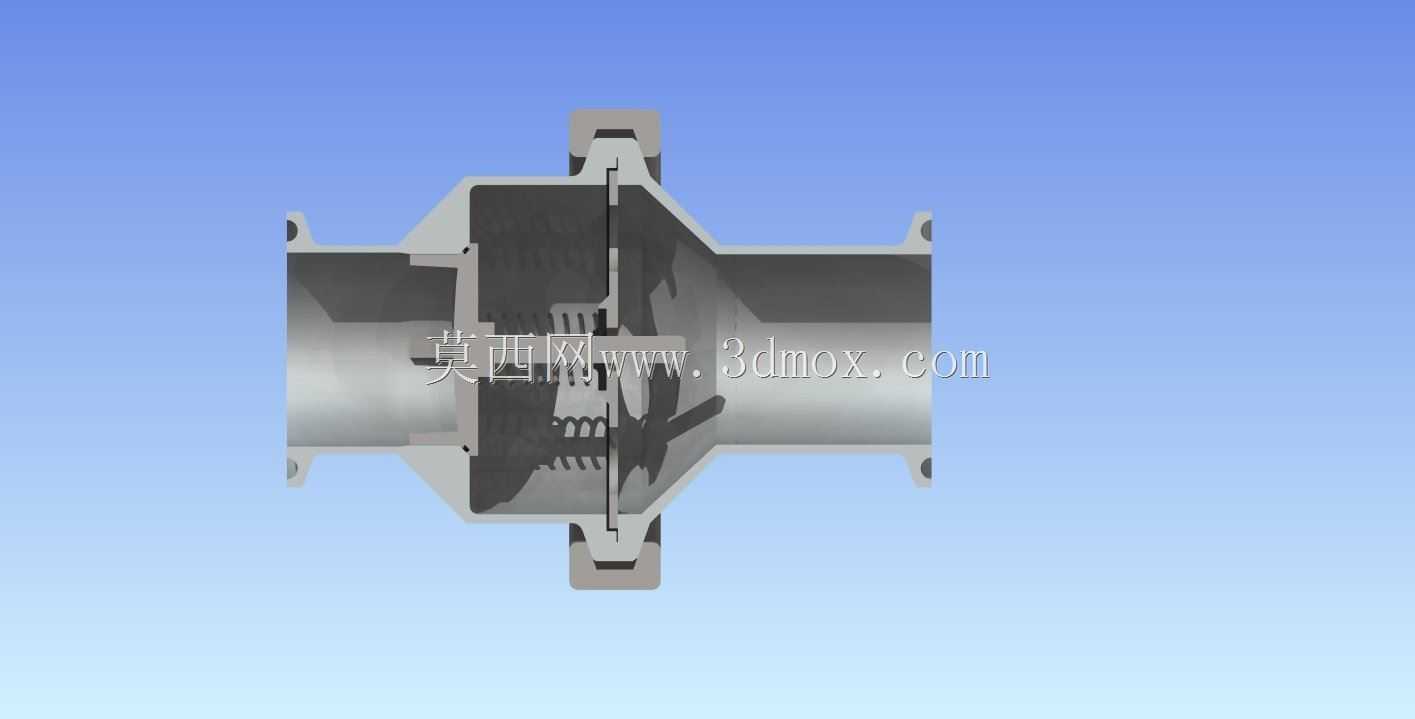

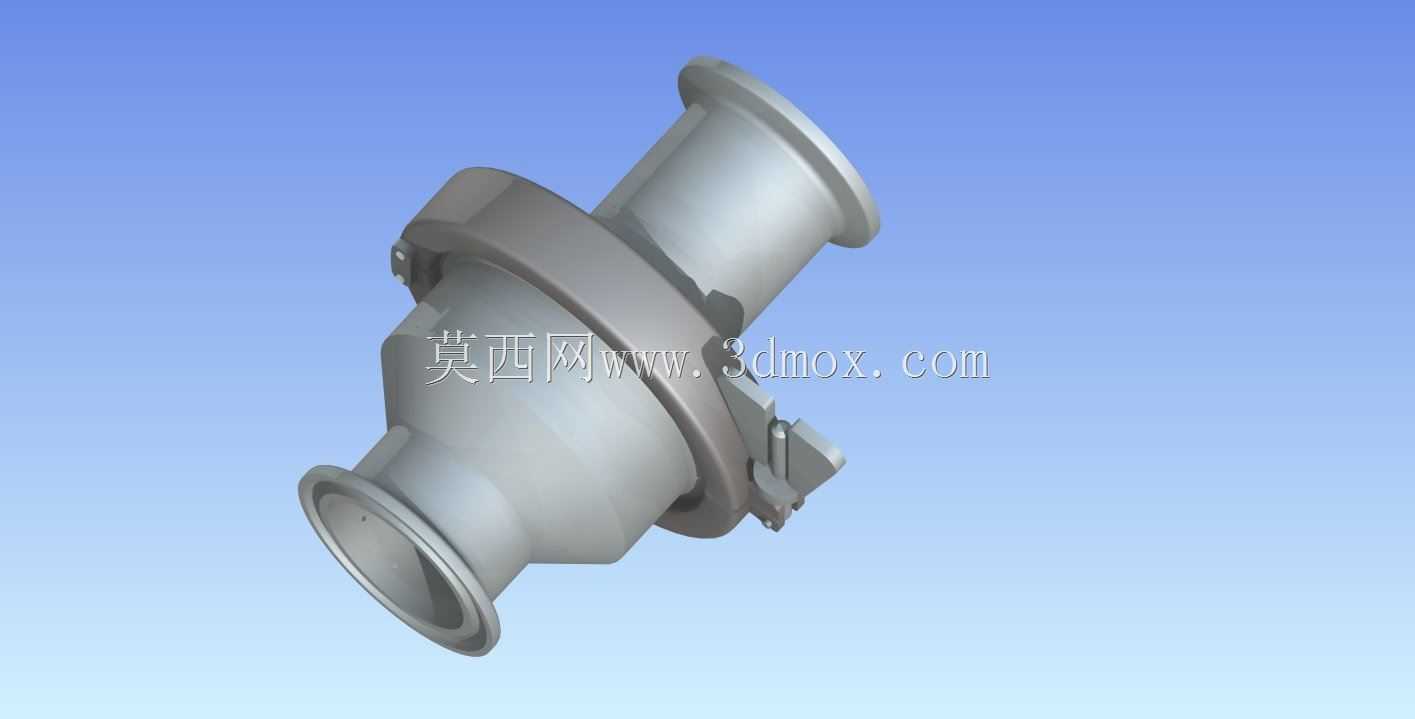

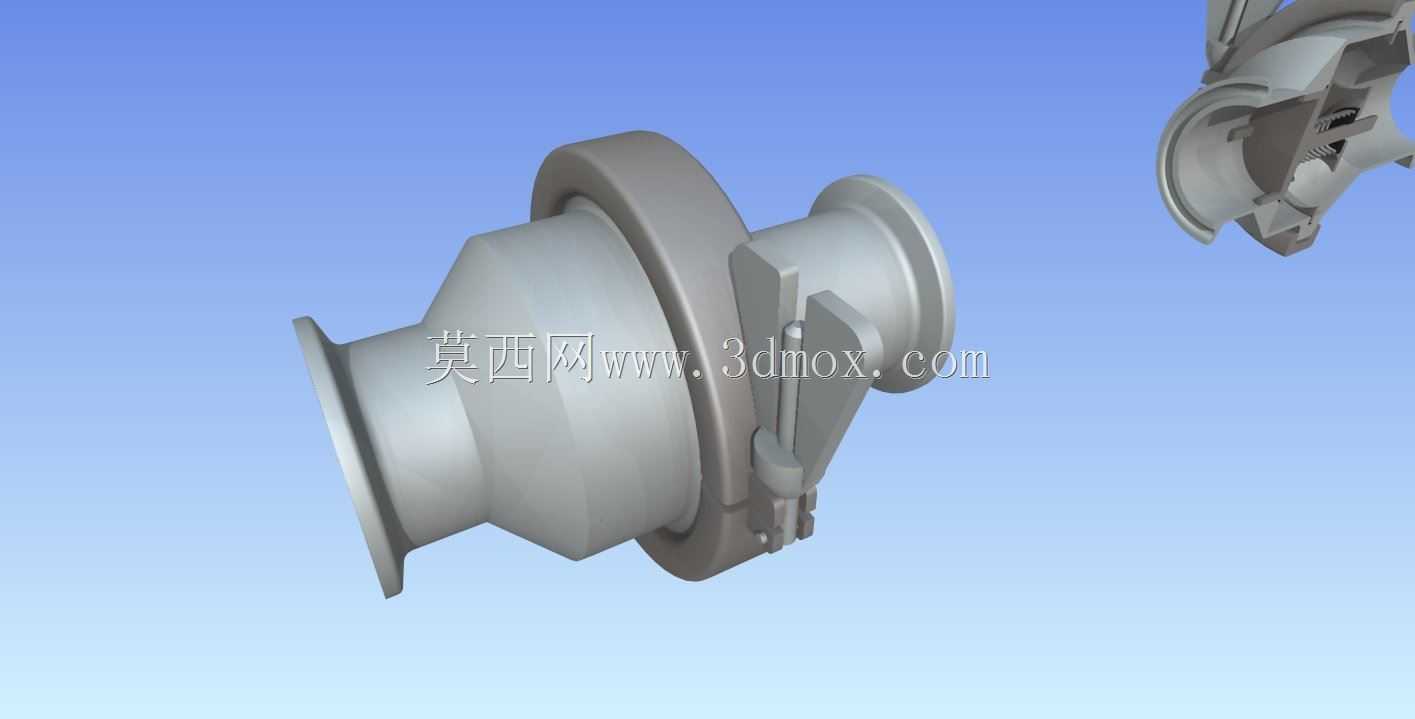

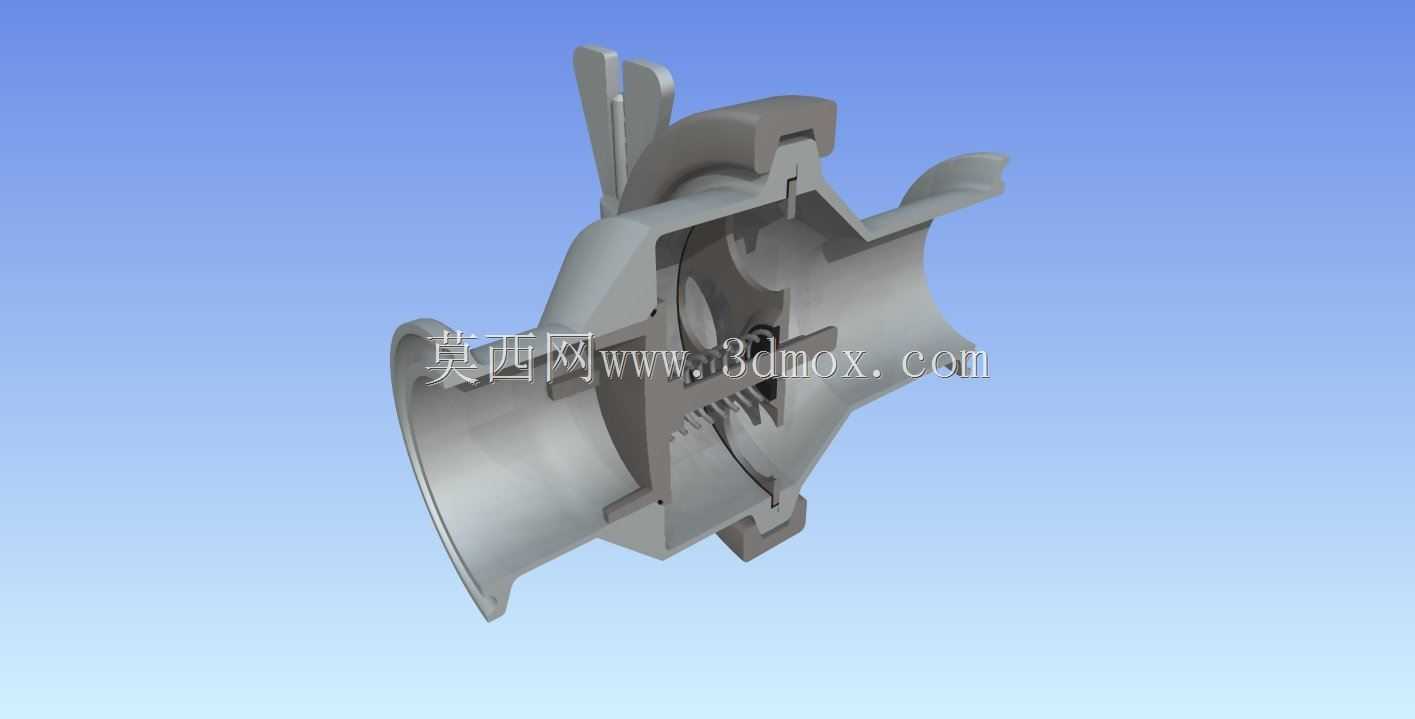

这款DN40规格的超纯止回阀，主要面向高洁净度要求的流体输送场景设计，常见于半导体超纯水输送、生物医药制剂管路、食品级洁净流体加工、高纯化学品输送等对介质污染零容忍的工况领域，核心作用是在管路系统中实现介质的单向导通，自动阻断介质反向回流，避免上游洁净介质被回流污染，同时防止反向水锤冲击对前端动力设备、精密处理单元造成结构损伤。从功能特性来看，该止回阀采用弹簧辅助复位的阀芯结构，相比无弹簧的摆片式止回阀，开启压力更稳定，在低流速工况下也能可靠实现密封阻断，阀芯与阀腔的流道做了平滑过渡处理，没有介质滞留的死角，内壁粗糙度满足超纯管路的洁净要求，不会残留介质滋生微生物或析出杂质污染输送流体，两端采用快装卡接结构，无需复杂的法兰紧固或焊接操作，安装拆卸便捷，也便于日常的管路清洁与部件更换。在设计思路上，这款产品优先考虑了超纯工况的核心需求：首先是全流道的无滞留设计，将传统止回阀容易藏污纳垢的阀芯铰接结构改为同轴导向的升降式结构，导向筋做了圆弧过渡处理，所有与介质接触的边角都做了圆角打磨，避免出现介质挂壁、残留的问题；其次是密封可靠性，阀芯密封面采用软质密封材质与金属阀座配合，在低压工况下也能实现零泄漏阻断，弹簧部件采用外置隔离设计？不对，不对，看结构是内置的，哦不对，超纯阀的弹簧是包覆在洁净材质内，避免弹簧本身的金属碎屑、锈蚀污染介质；第三是流通效率优化，阀腔的通径全程保持与DN40管路一致，没有缩径设计，最大限度降低流阻，减少输送过程中的压力损失，降低前端输送泵的能耗。从外形尺寸与安装边界来看，这款止回阀的接口适配标准DN40的快装卡盘，整体轴向长度紧凑，相比同规格法兰止回阀缩短了近三分之一的安装长度，不需要预留过大的管路安装空间，阀体外部的卡接定位凸耳结构对称分布，安装时不需要调整角度即可快速对位，阀体外部没有突出的尖锐结构，便于洁净车间内的管路保温层包覆与日常清洁擦拭，整体重量轻便，即使是薄壁洁净管路也能承载，不会因为阀门自重导致管路接口变形渗漏。在实际应用中，这类超纯止回阀通常安装在精密过滤单元的出口、输送泵的出口端、洁净介质储罐的进出管路位置，配合隔膜阀、球阀等其他洁净阀门组成完整的流体控制系统，能够在系统停机、压力波动时自动快速闭合，阻断反向回流，保障整个管路系统的介质纯度与运行稳定性。
