克罗尼光波段雷达液位测量装置

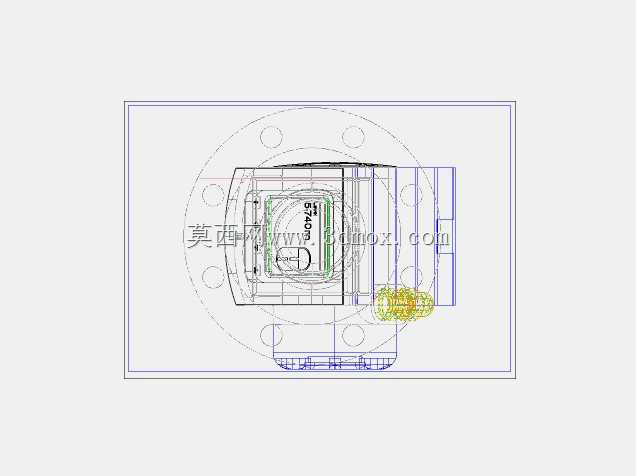

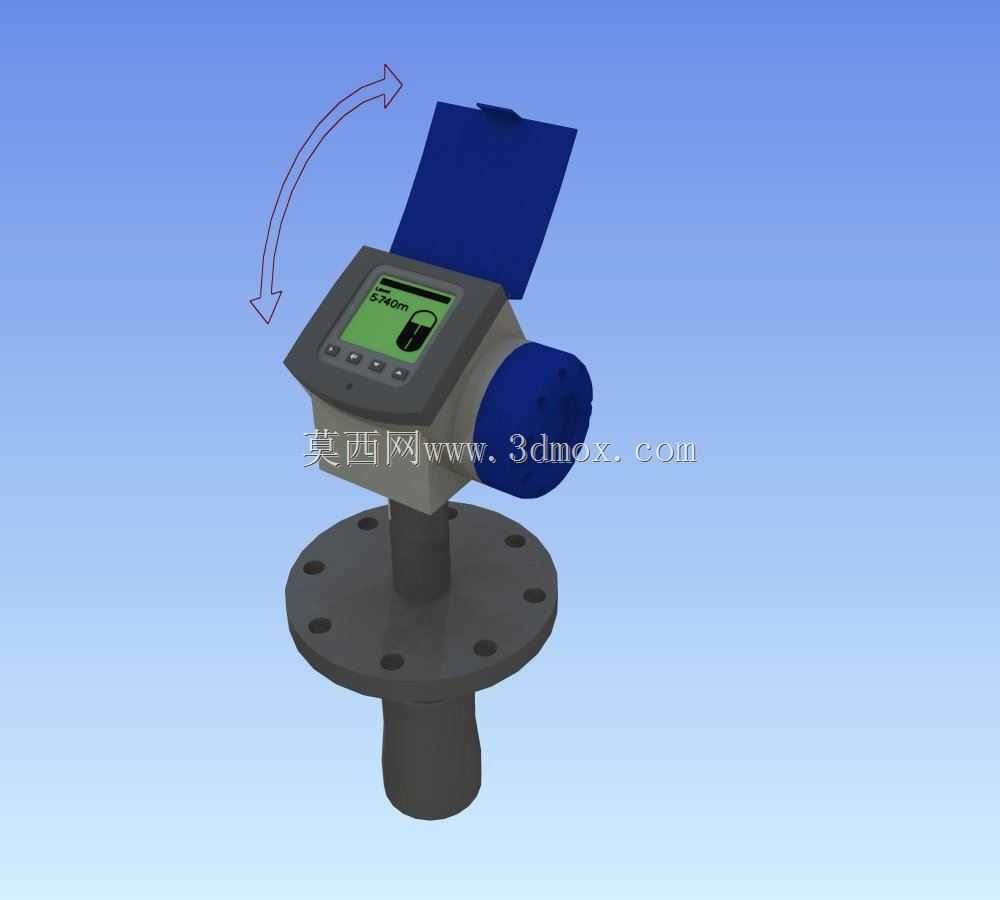

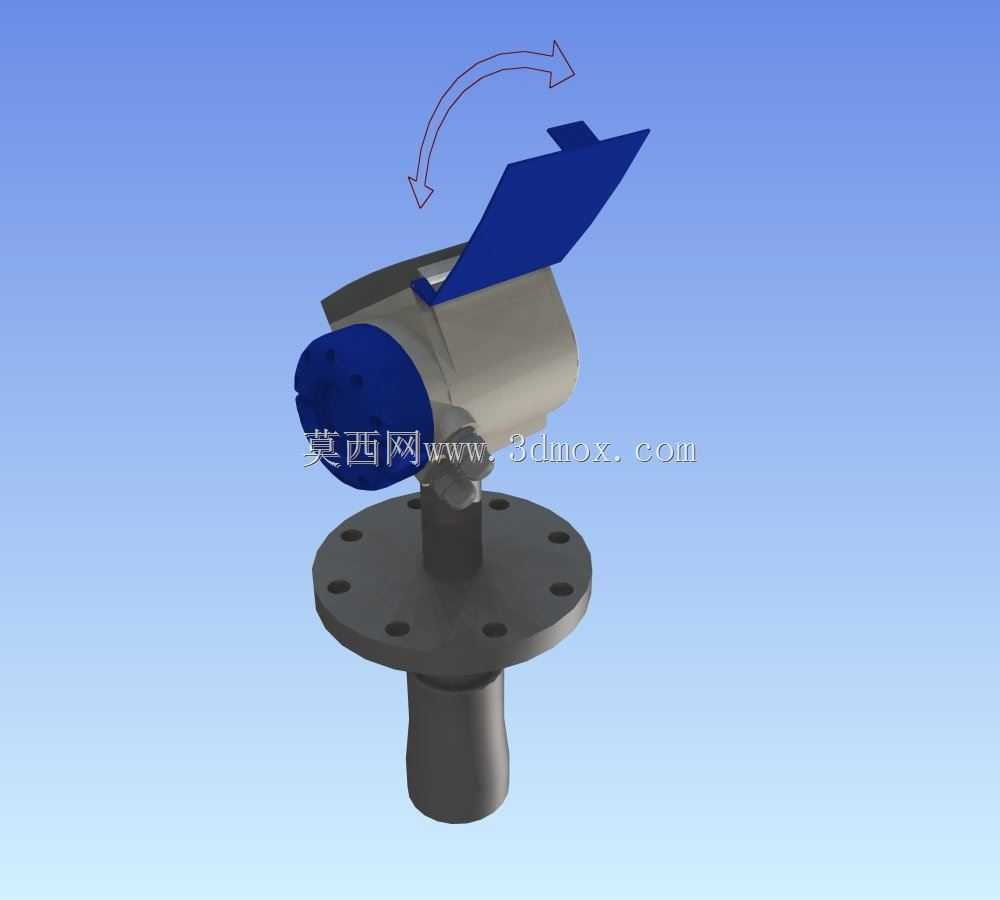

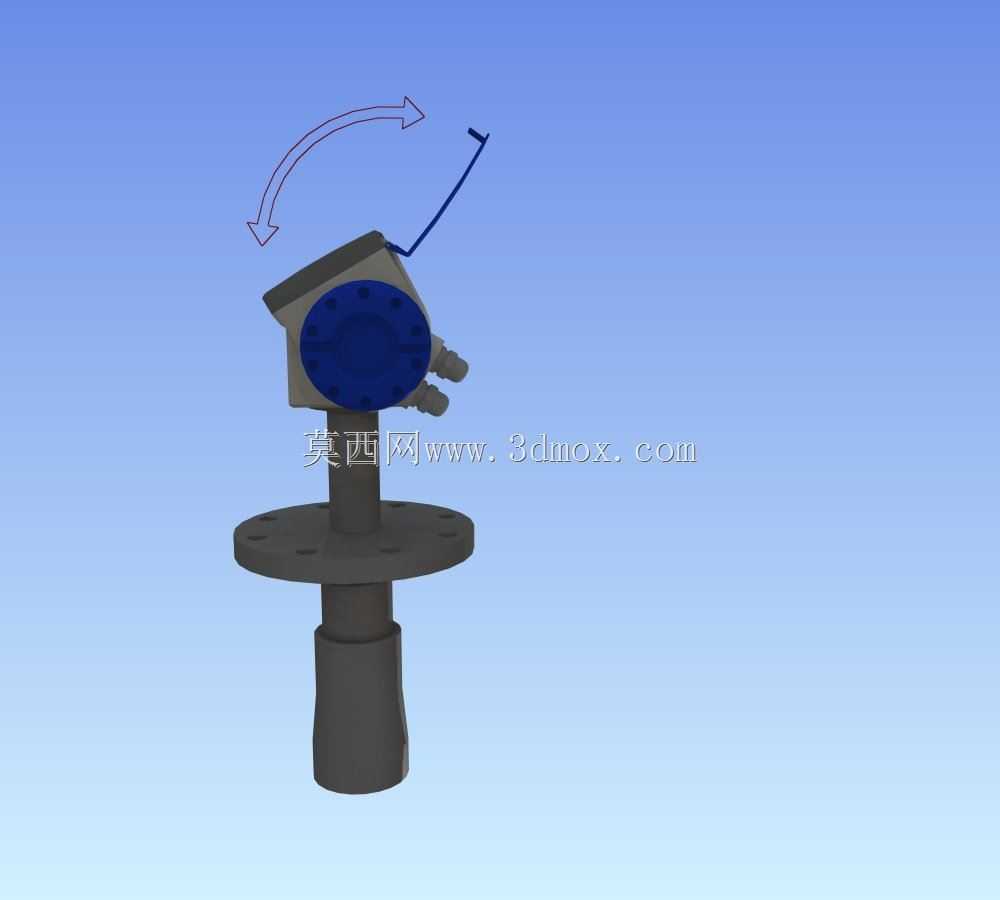

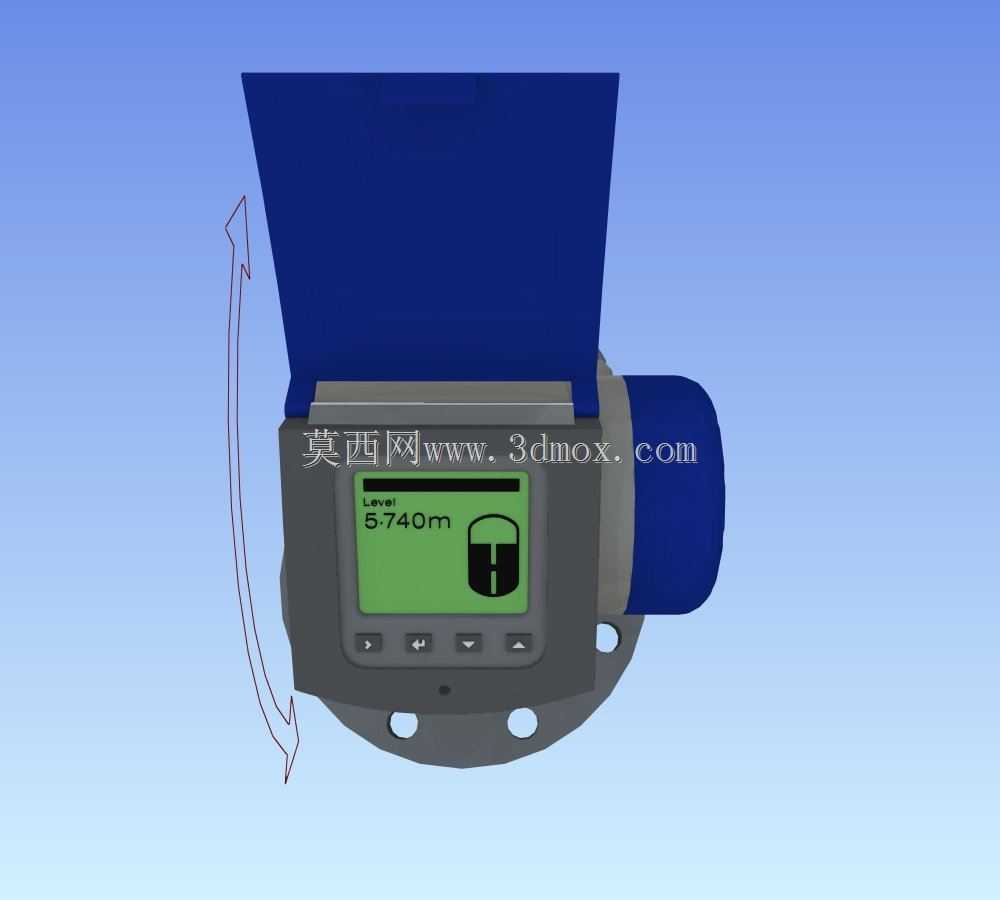

这款雷达液位计主要面向储罐液位连续检测场景，在化工储运、油品仓储、水处理等工业现场的常压、带压储罐上都能适配，可对罐内的液态介质液位进行非接触式实时测量，避免接触式测量装置易被介质腐蚀、挂料影响精度的问题。从结构设计来看，设备采用法兰安装形式，底部的法兰盘预留了均匀分布的螺栓孔，可直接与储罐顶部的预留法兰接口对接，安装时无需对罐体做额外改造，法兰下方的探杆延伸段长度可根据储罐的安装高度、盲区要求做适配调整，确保测量波束能够顺利覆盖液面区域，避开罐内的进料流、搅拌装置等干扰源。设备上部的表头部分做了可旋转翻盖设计，现场运维人员无需拆卸设备，翻开上盖即可操作按键、查看显示屏上的液位数值、参数配置项，表头的旋转结构支持多方向角度调整，可根据现场的操作通道位置调整显示朝向，降低现场读数、调试的操作难度。表头侧面的电气接口采用防爆密封结构设计，可满足易燃易爆工况的布线要求，接线时可直接穿入防爆格兰头完成线缆固定，兼顾防护性能与接线便利性。从功能逻辑上，该设备通过发射高频微波脉冲，经液面反射后接收回波信号，通过计算信号往返时间换算得到液位高度，相比传统的浮球、差压液位计，不受介质密度、粘度、罐内压力变化的影响，测量稳定性更强。建模过程中重点还原了法兰的螺栓孔分布尺寸、表头的旋转翻盖配合间隙、探杆与法兰的连接过渡结构，所有配合面的尺寸都参考实物的安装公差做了还原，可直接用于设备布局校核、安装干涉检查、运维培训演示等场景，设计人员在做罐区设备布置时，可直接调用该模型核对安装空间，确认表头翻盖操作所需的预留空间、电气接线的走线空间是否满足现场要求，避免后期安装时出现空间干涉问题。
