DN50工艺管道Traffolyte雕刻标识牌结构

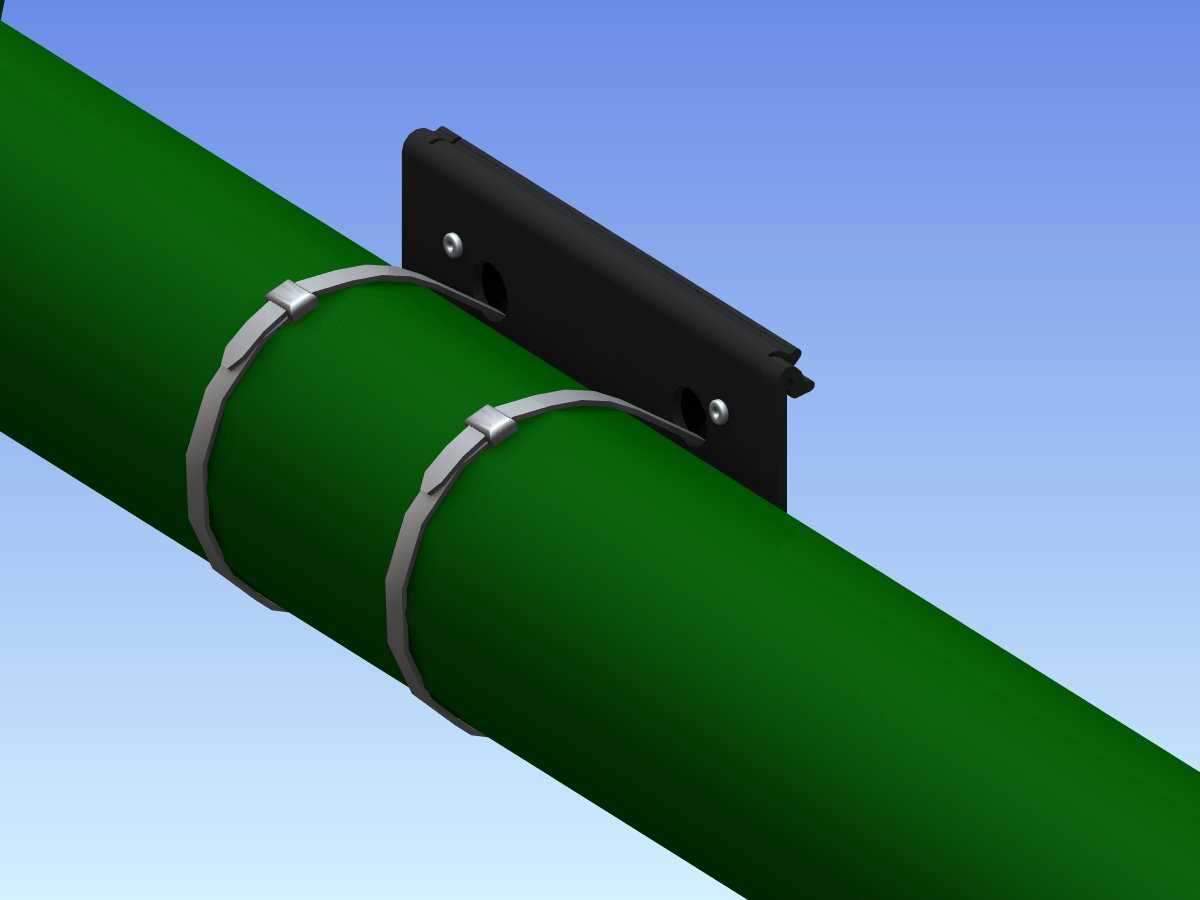

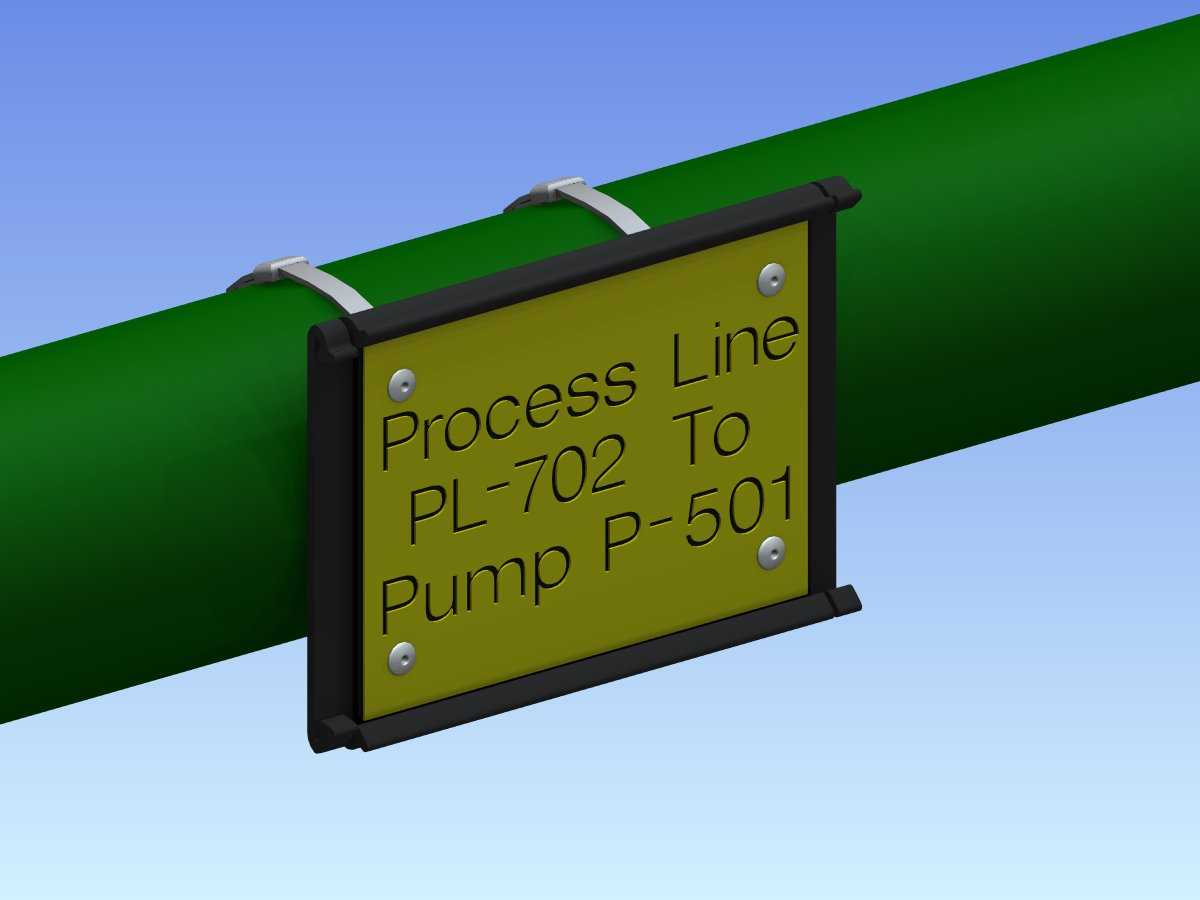

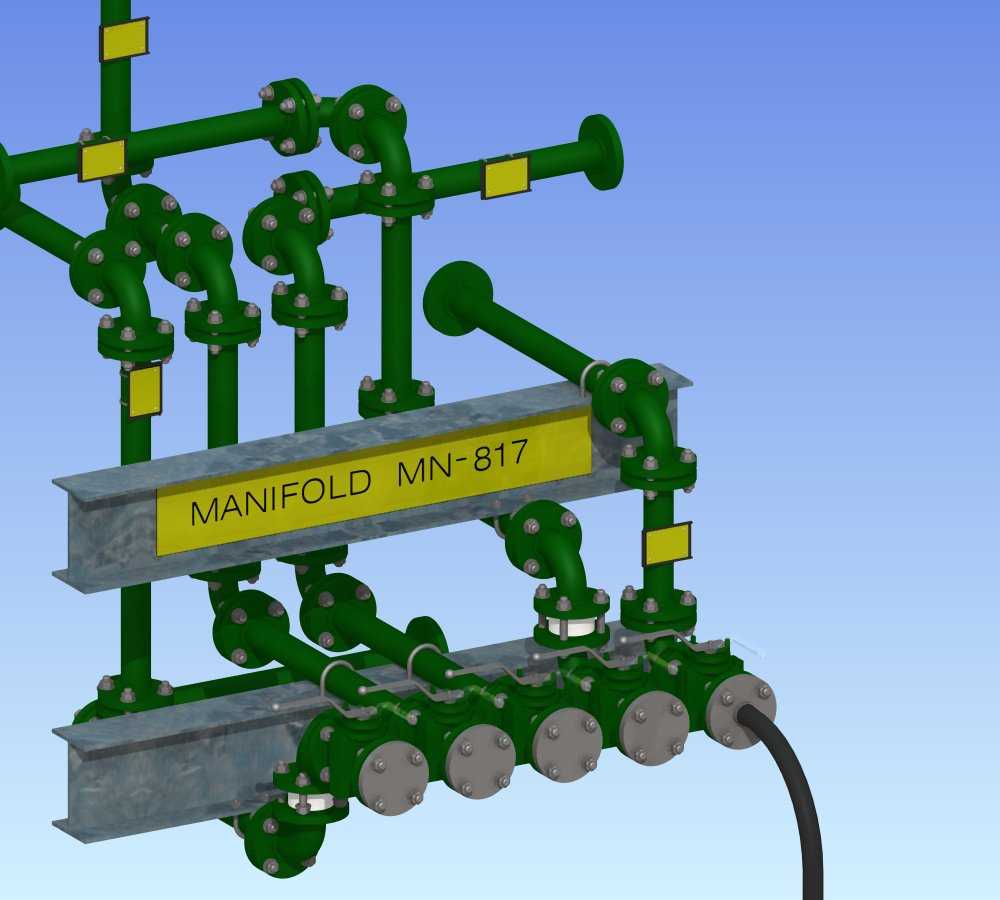

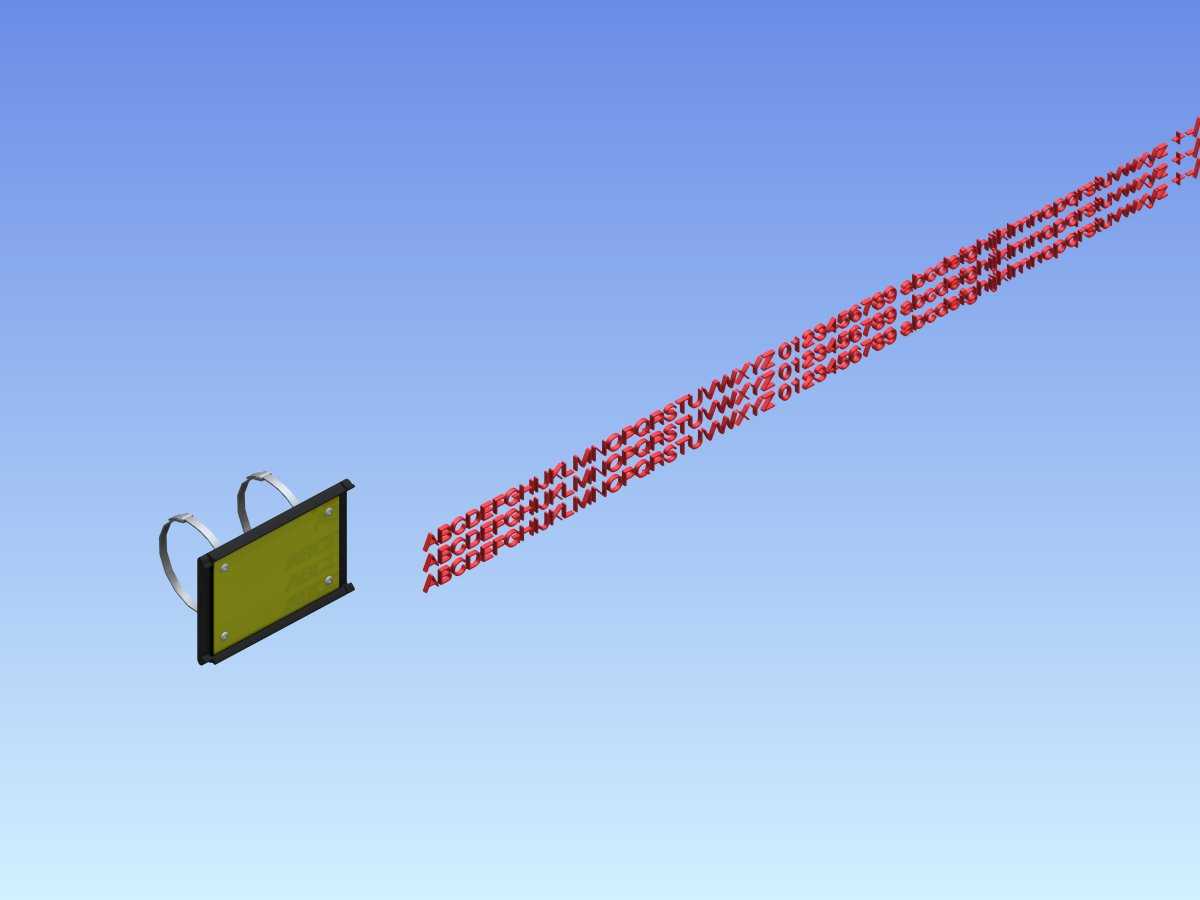

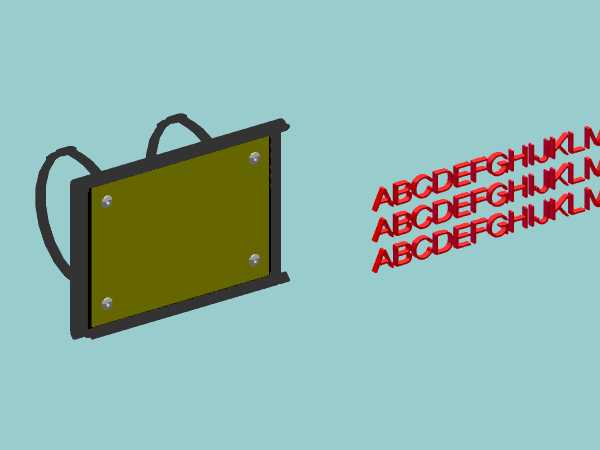

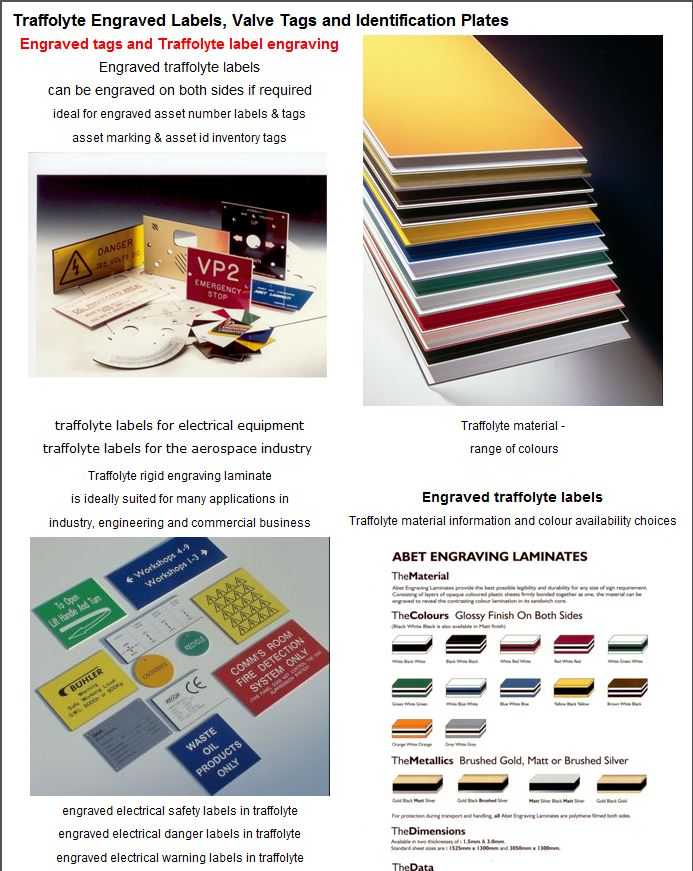

在化工、油气、水处理等连续生产类厂区的工艺管廊布局中，清晰的管线介质流向与位号标识是日常运维、检维修作业、应急处置环节里不可或缺的安全配套部件，这套安装在DN50规格管道上的Traffolyte雕刻式标签结构，正是为解决现场管线标识易脱落、字迹易磨损、耐候性不足的实际问题设计的。整套结构由固定抱箍、标签安装边框、多层雕刻标识牌三个核心部分组成，安装时无需在管道本体上钻孔焊接，通过两个不锈钢扎带式抱箍即可将边框牢牢固定在管道外壁，不会破坏管道的防腐层与承压结构，适配现场已投用管线的后期标识加装需求，也能满足新建项目管线试压后的标识安装工序要求。标识牌采用Traffolyte多层层压板材雕刻工艺制作，加工时通过去除表层黄色板材的对应区域，露出底层黑色层压基材形成文字与符号，相比印刷、喷绘类标识，不存在油墨脱落、紫外线照射褪色的问题，在户外管廊、高湿高腐蚀车间环境下能长期保持标识清晰可读，牌面标注的管线位号、介质流向、连接设备信息，能让现场运维人员快速识别管线属性，避免误操作阀门、错接管线的安全风险。设计过程中充分考虑了现场安装的适配性，边框采用折边结构包裹标识牌四周，通过四颗沉头螺丝将标识牌压紧固定在边框内，既可以避免板材边缘受外力磕碰出现分层破损，也能预留一定的热胀冷缩间隙，适配不同环境温度下的板材形变需求；固定抱箍的宽度与锁紧力度经过匹配，既保证管道振动工况下标识不会出现滑移偏转，也不会因箍紧力过大导致管道外壁防腐层被压损。当前结构适配外径60.3mm的DN50标准管道，安装后标识牌整体突出管道外壁的厚度控制在合理范围，不会占用过多管廊空间，也不会与管线周边的保温层、伴热管线、小型支吊架产生安装干涉，牌面的文字排版遵循工业管道标识的通用规范，字符高度满足现场1.5米观察距离下的清晰识别要求，边框的黑色哑光处理也能避免强光下的反光问题，进一步提升不同光照条件下的标识可读性。
