GE快速连接和密封V2

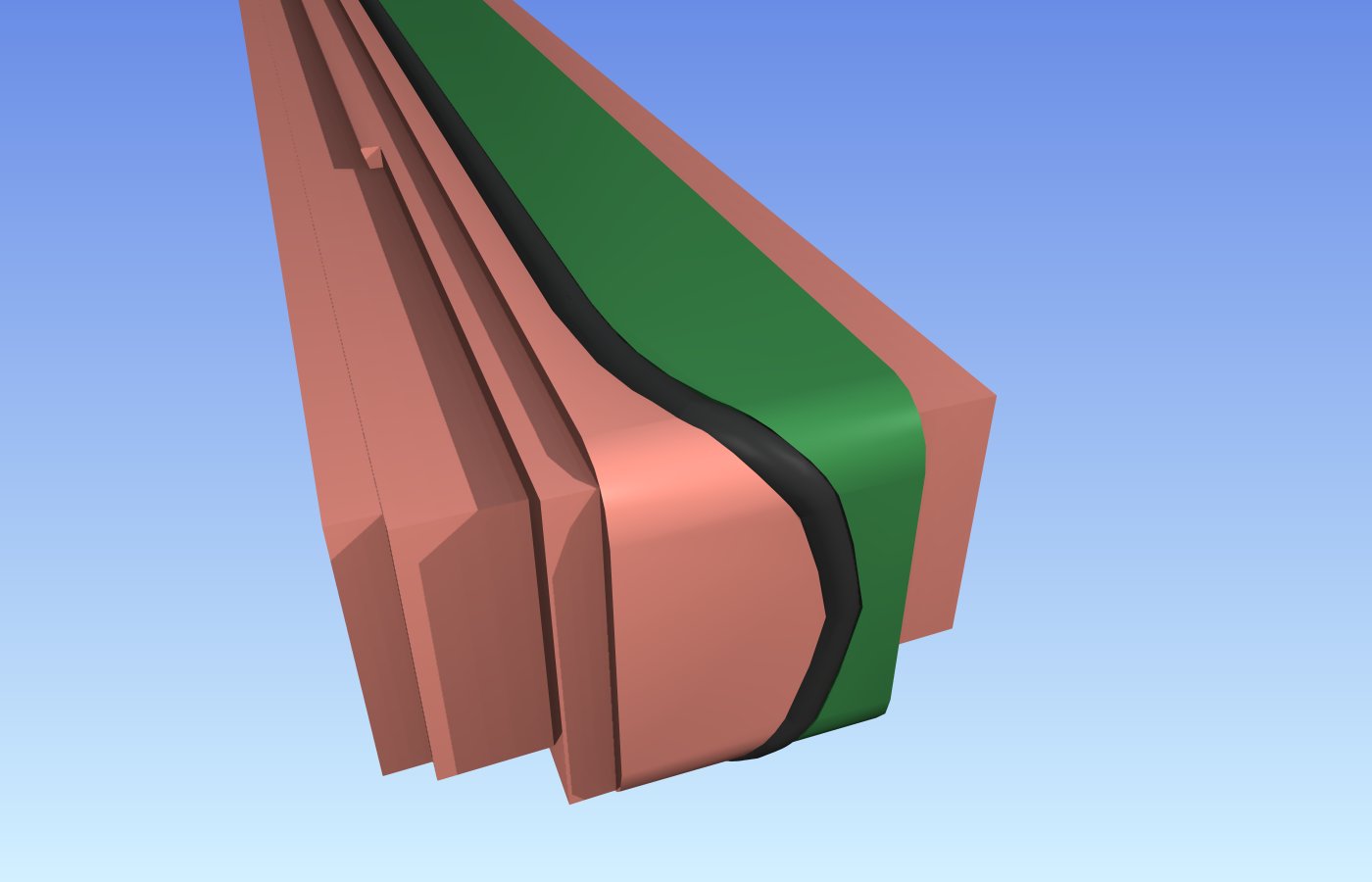

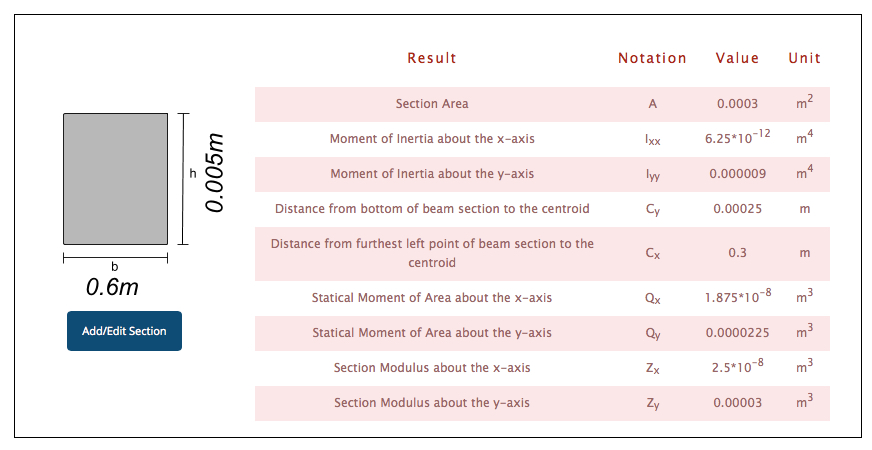

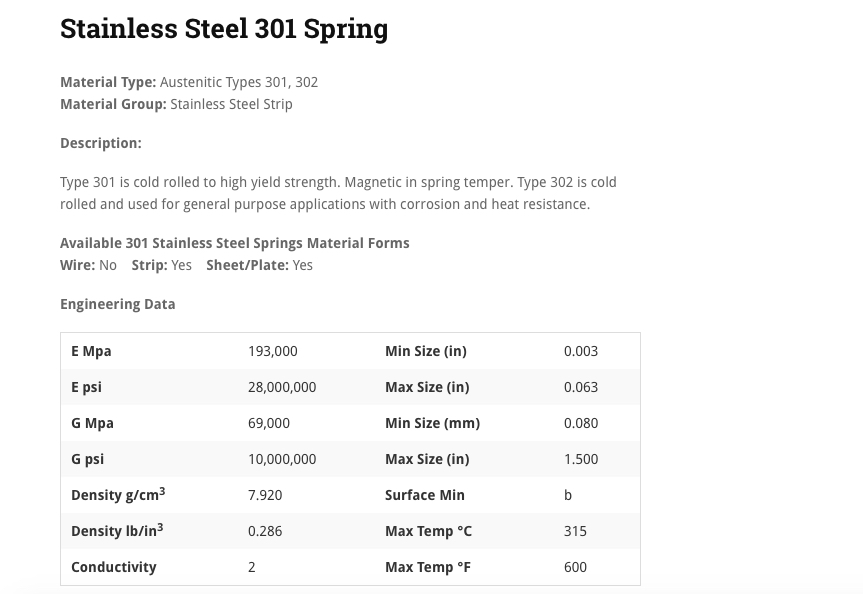

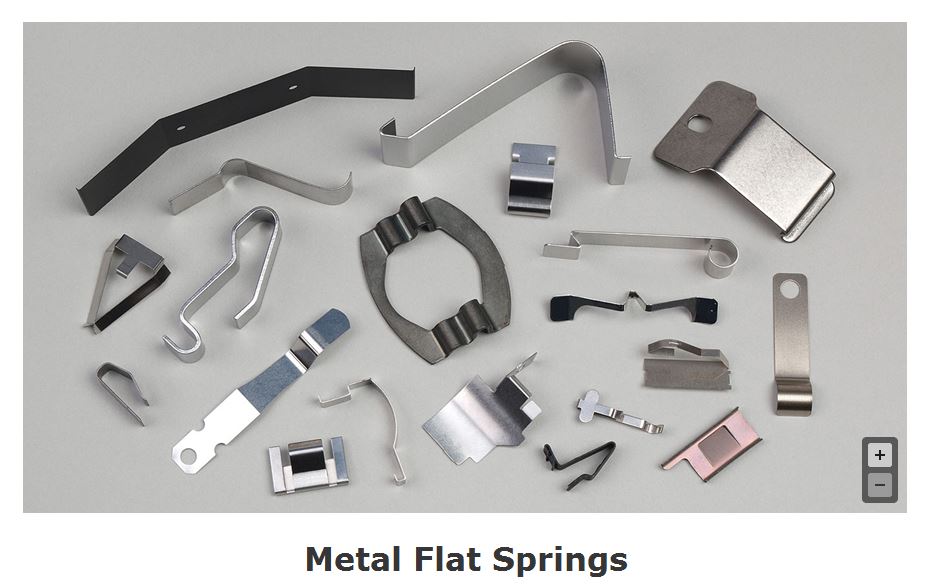

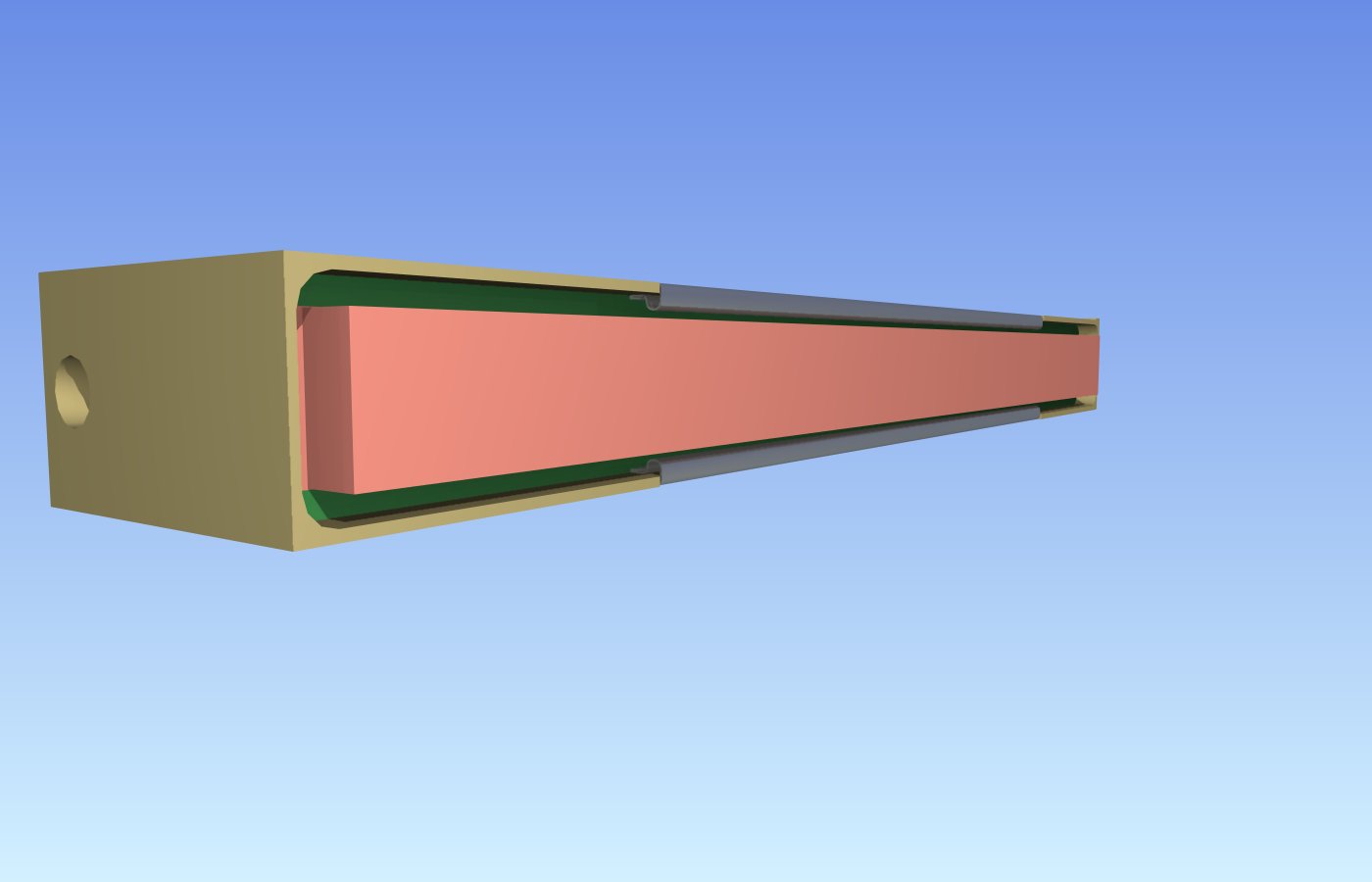

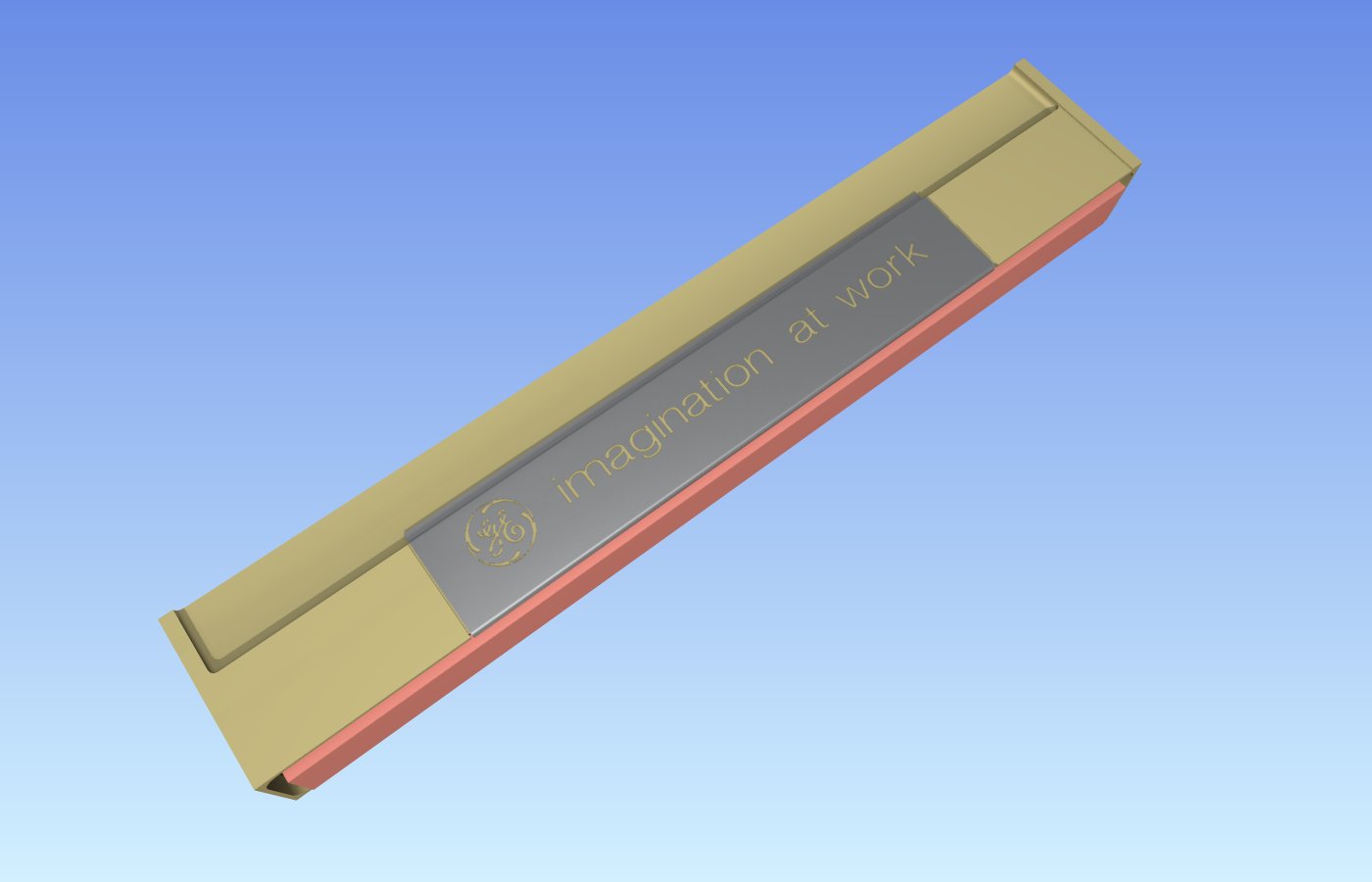

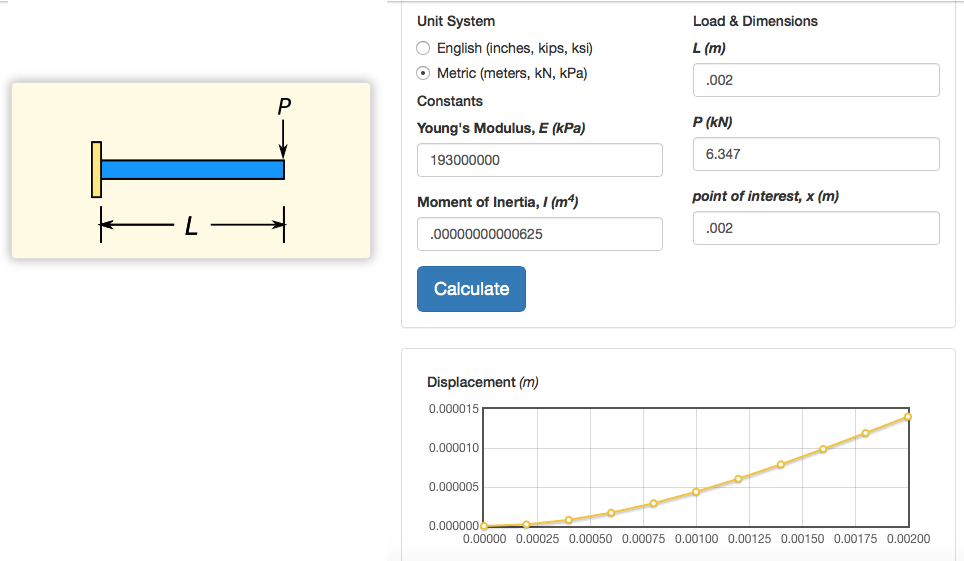

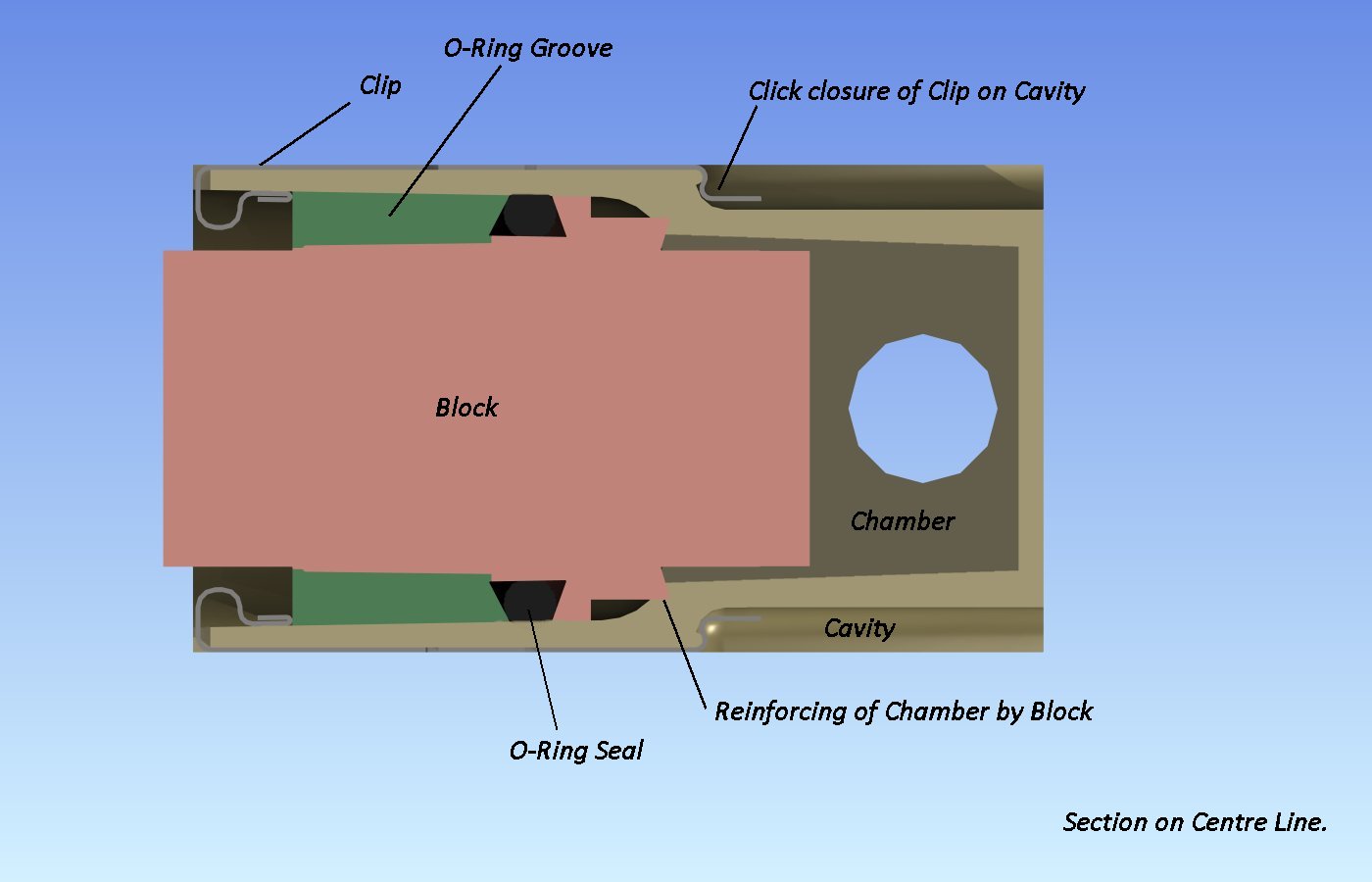

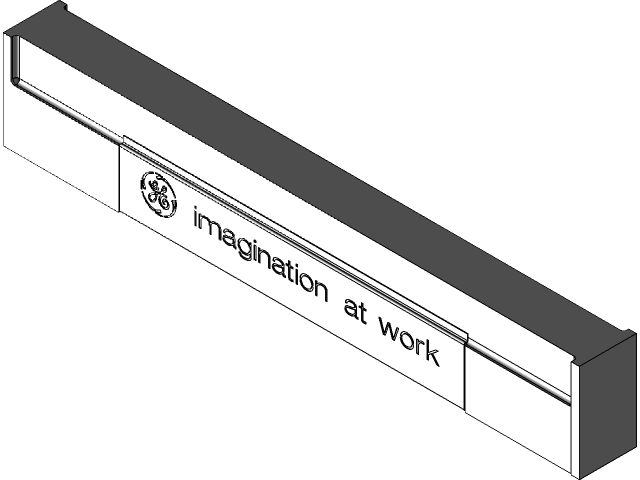

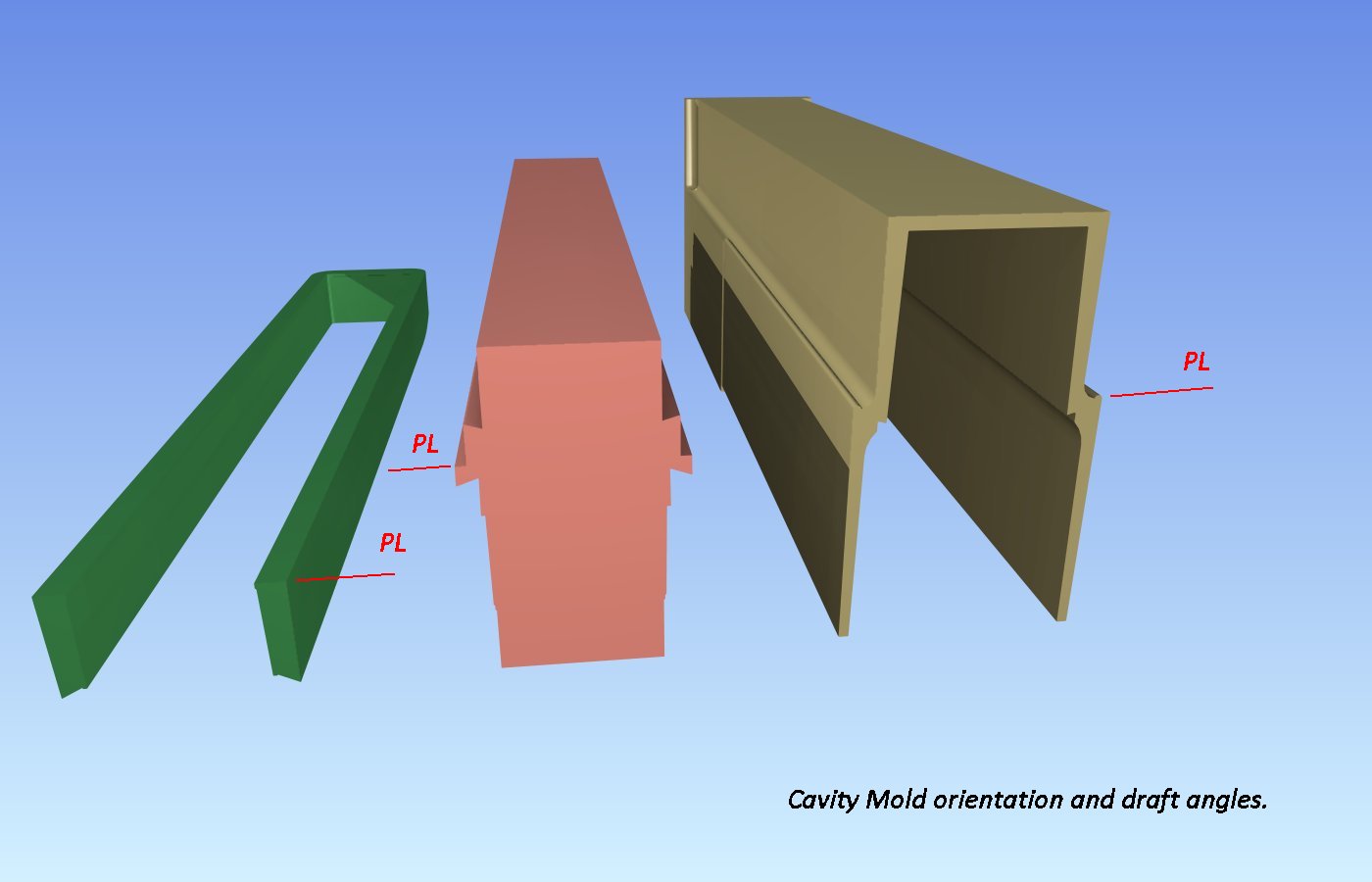

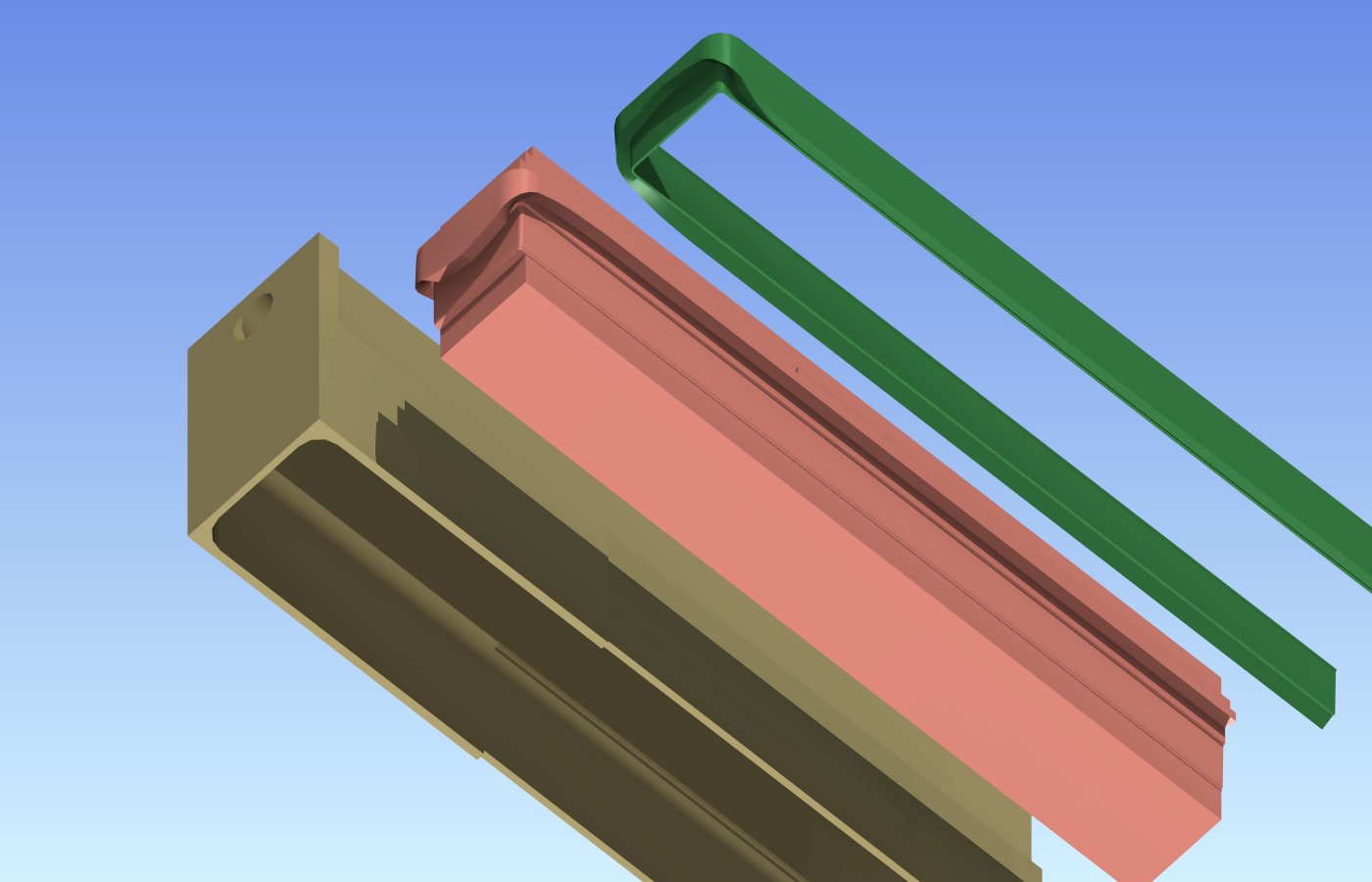

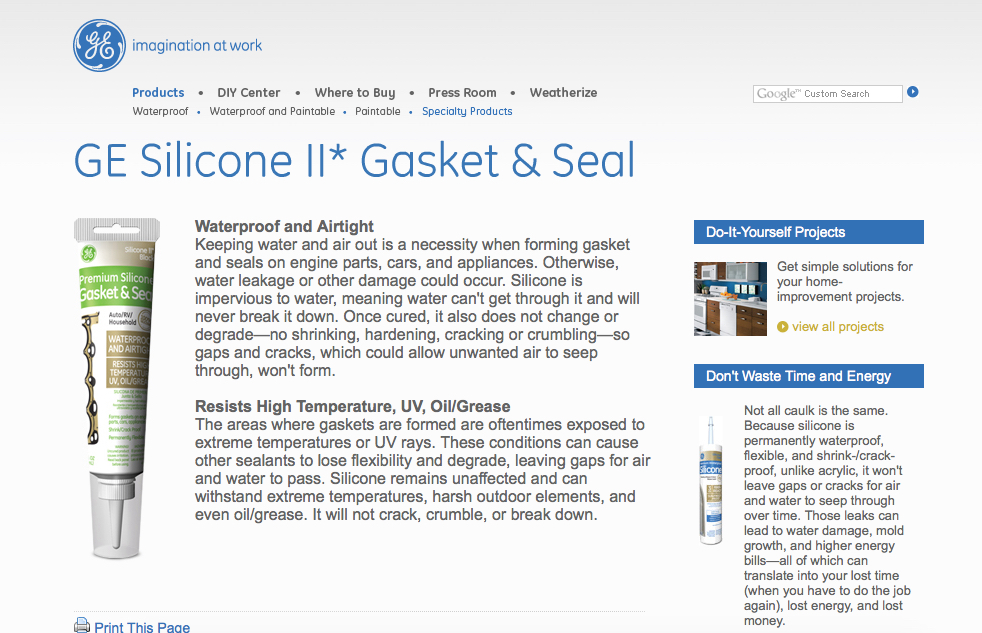

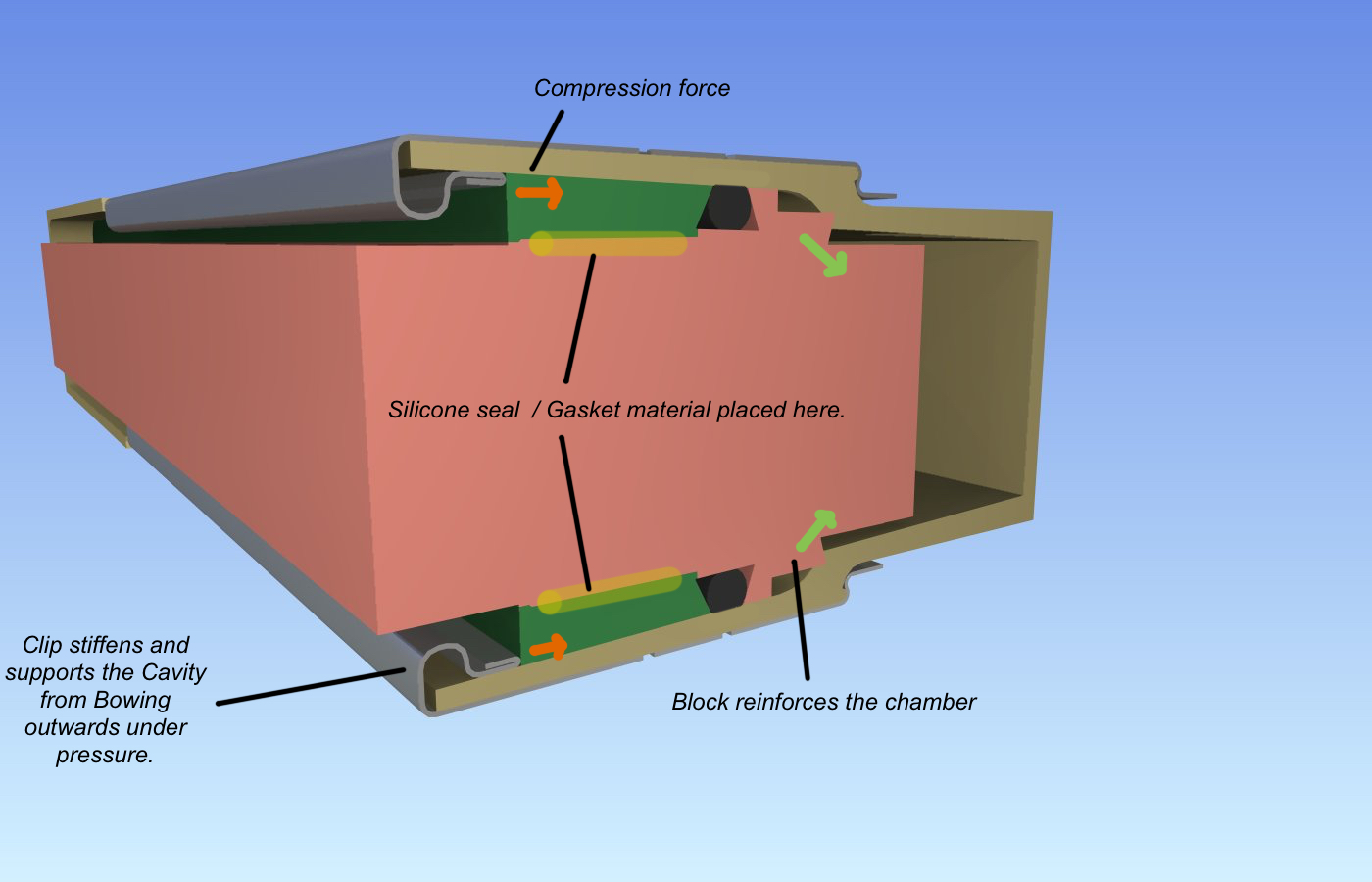

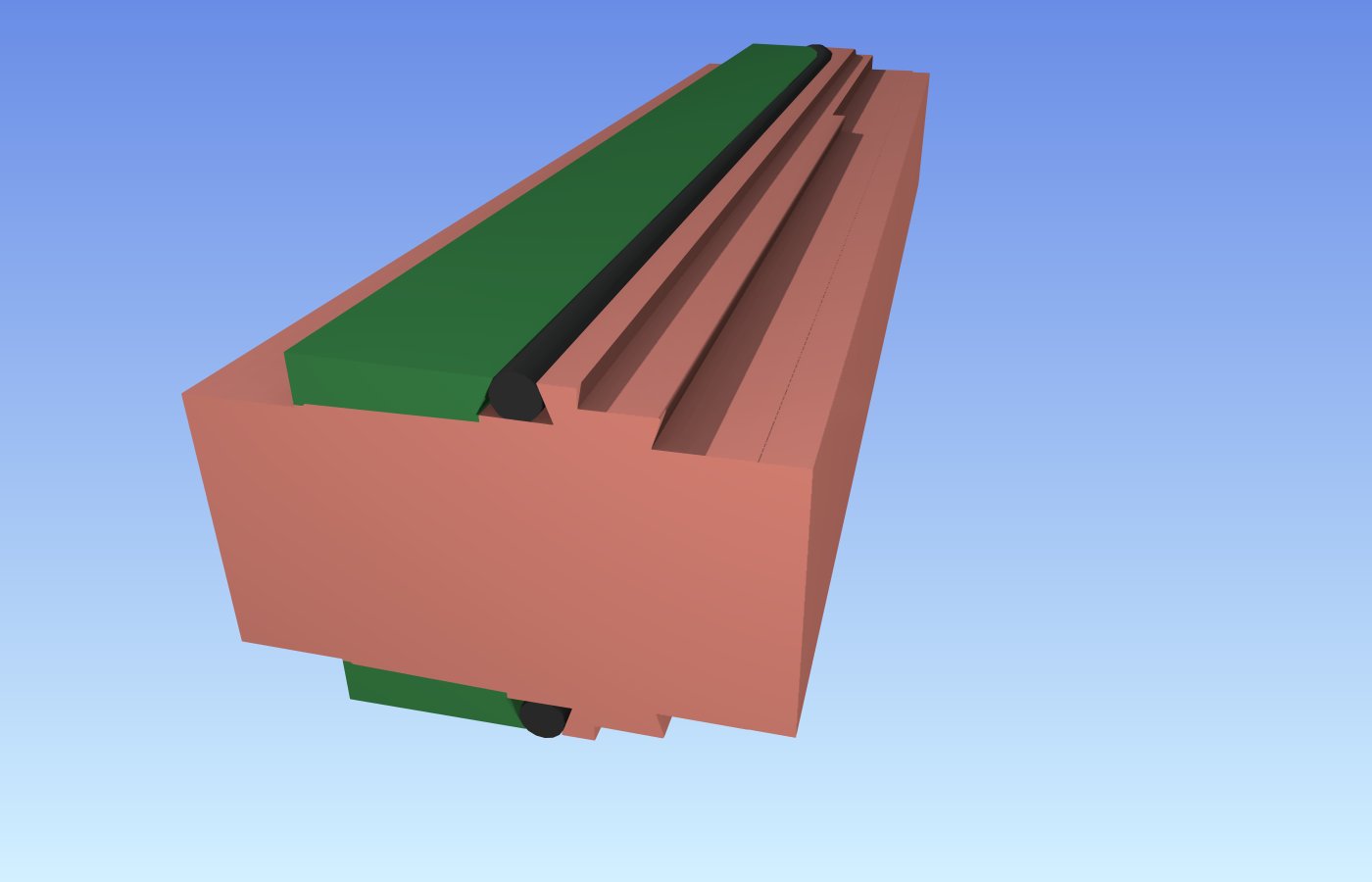

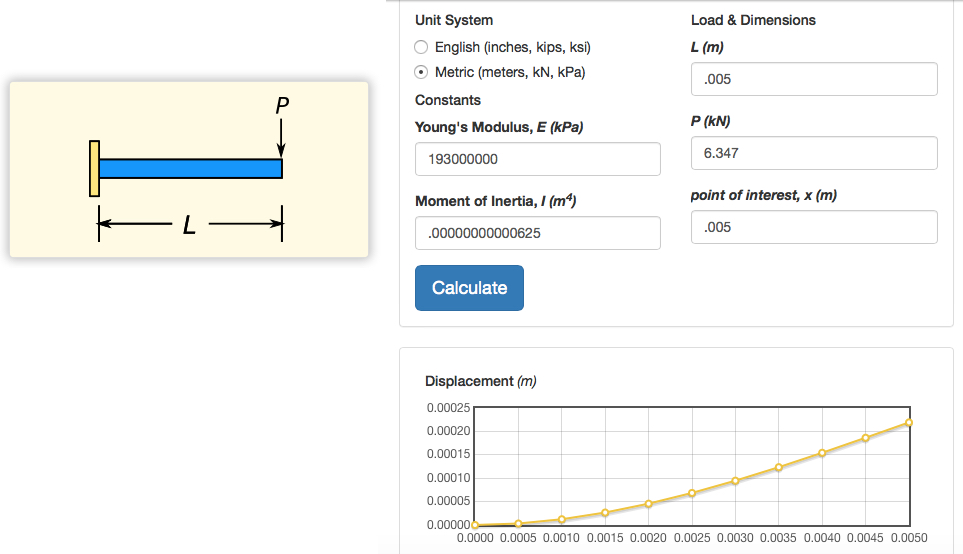

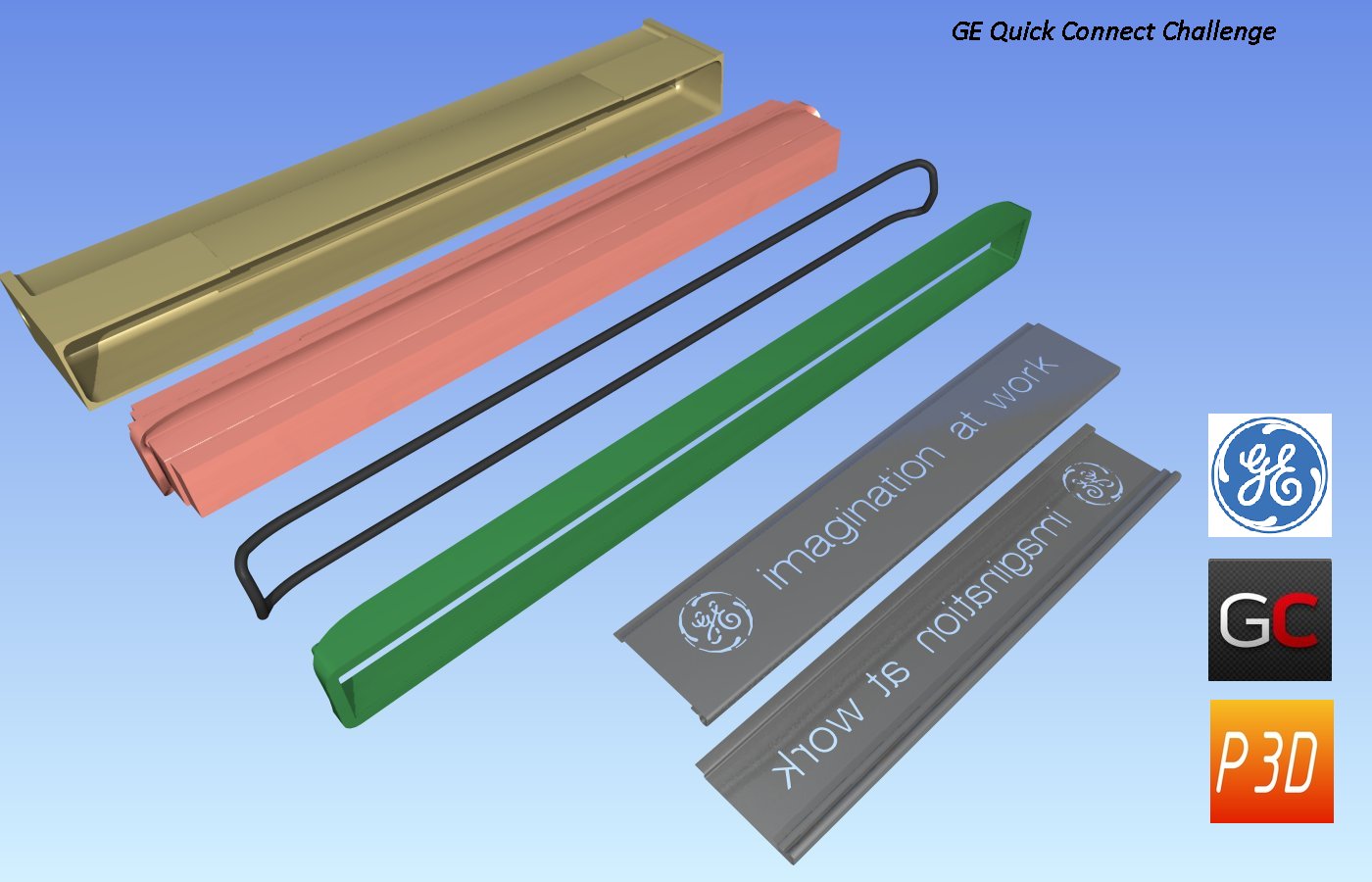

更新V1，采用不锈钢夹固定和压缩砌块。由于没有固化时间延迟，组装速度更快。通过使用现成的浴室硅酮密封剂将砌块零件连接在一起，易于获得且成本低，可替代高科技粘合剂。当夹子将O形环凹槽部分压缩至主块时，硅树脂的固化可在组装后进行。我相信，如果零件在工作站上正确显示，此组装可在60秒内完成。有关密封件的详细信息，请参阅之前上传的V1。GE快速连接和密封V1。所有模制零件都可在无需模具后加工的情况下使用。拔模角度和避免开孔简化了模具设计和零件顶出。不锈钢夹子可以包含GE徽标和信息。这减少了使用的整体材料。由于夹子处于张紧状态，横截面不需要全长600mm。相比之下，前部的弯曲弹簧部分和后部的钩形边缘使用全长600mm长，以抵抗块体区域上3 bar水压产生的弯曲力。在3 bar=6.347 kN=647 kg/f时，0.492 x 0.042=0.0212 m2的区域上的力相当大。夹子的惯性矩为6.25 x 10E-12 m4（0.6宽x 0.0005高）-300mm x 0.5mm乘以2。301奥氏体不锈钢带材的杨氏模量= 193,000 Mpa。使用固定悬臂公式作为检查夹子末端挠度的简单方法。对于夹子前部5 mm的悬臂，挠度为0.25 mm；对于夹子挂钩处2 mm的悬臂，挠度为0.015 mm。这是在最大力和夹子0.265 mm的组合运动下可接受的挠度空腔中的堵塞不会超过O形圈的公差。该零件可以由弹簧钢制成，并根据所需的体积进行电镀。设计符合规定的外形尺寸，如果需要，可以通过解开夹子来拆卸该组件
