工业洁净室立柱式操作终端结构设计

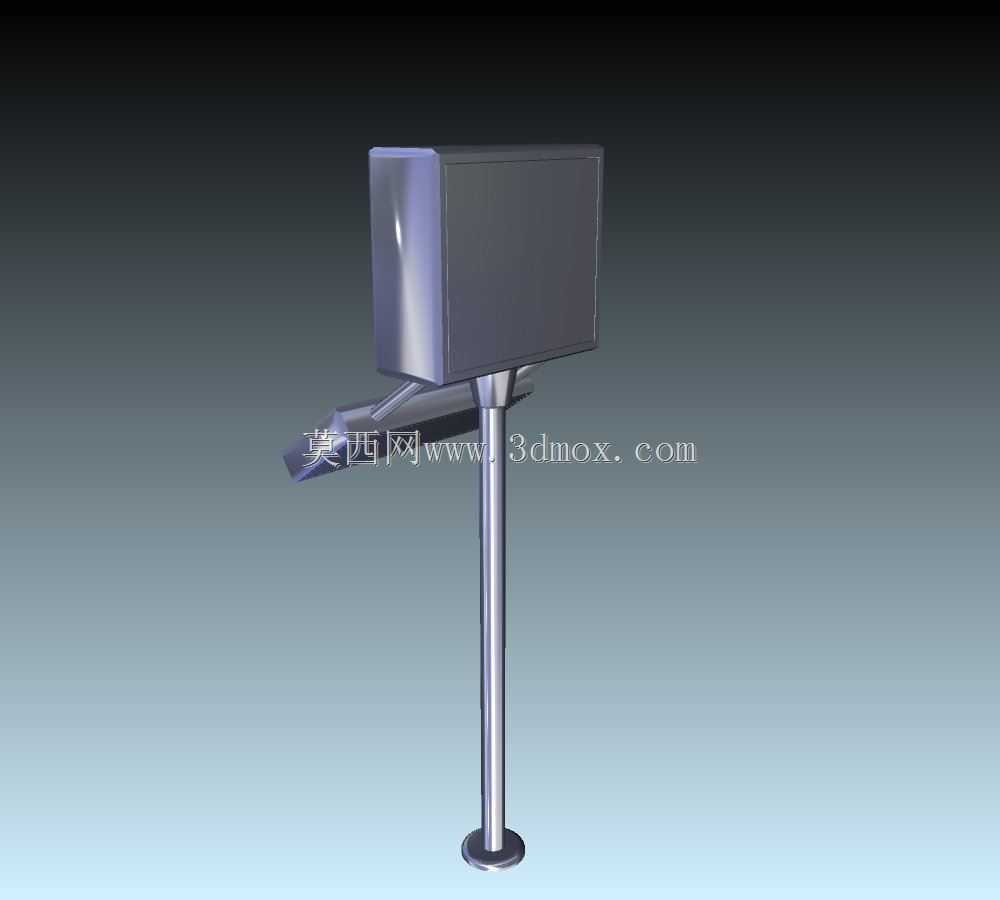

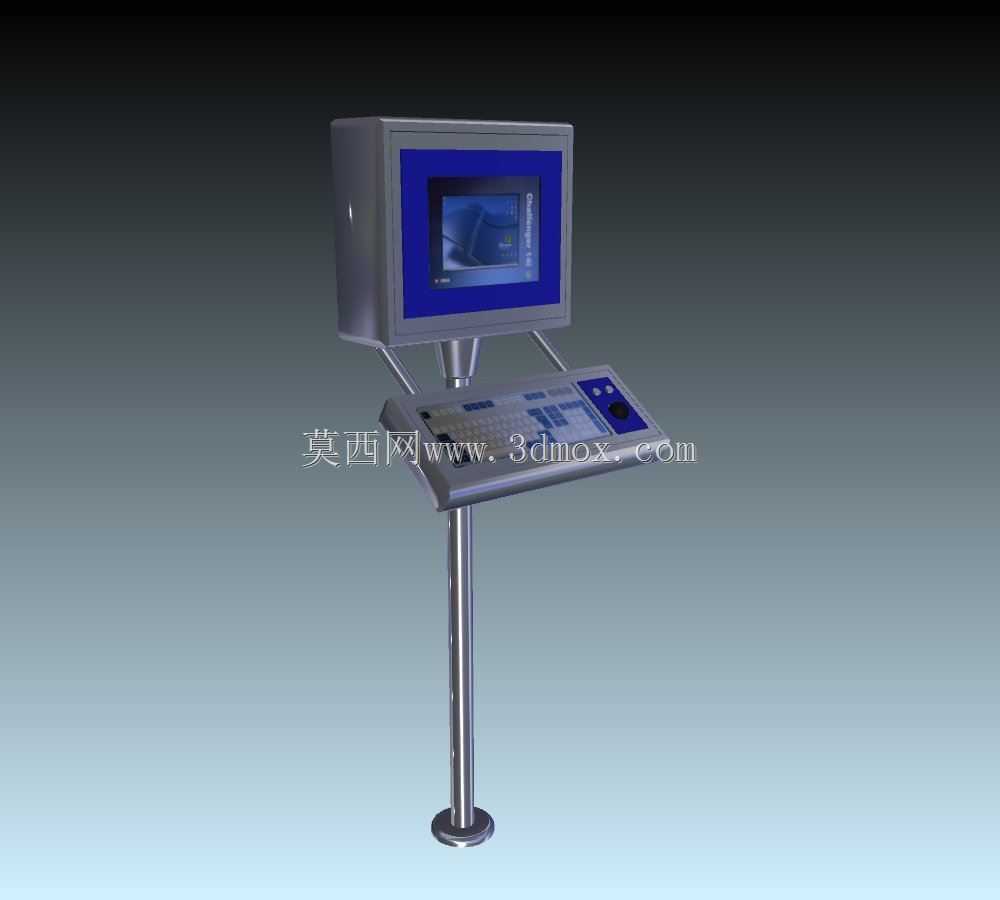

　　在制药、半导体、食品加工这类对环境颗粒物浓度有严格管控的洁净生产区域，常规的桌面式电脑终端很难满足安装与使用要求——桌面会占用宝贵的洁净操作空间，外露的线缆、设备缝隙也容易积尘，增加清洁消杀的难度，这类立柱式悬臂操作终端就是针对这类场景开发的人机交互载体。整套终端采用立式立柱支撑结构，底部为圆形法兰安装盘，可直接通过膨胀螺栓固定在洁净室的环氧地坪上，安装位置可灵活选在生产线旁、设备操作侧的空闲区域，不会占用工艺操作台面的有效空间，立柱采用圆形不锈钢管材制作，表面做拉丝钝化处理，没有突出的棱角与拼接缝隙，日常用消毒试剂擦拭时不会残留清洁死角，也不会因长期接触消杀试剂出现表层锈蚀脱落的问题。显示单元采用嵌入式安装结构，

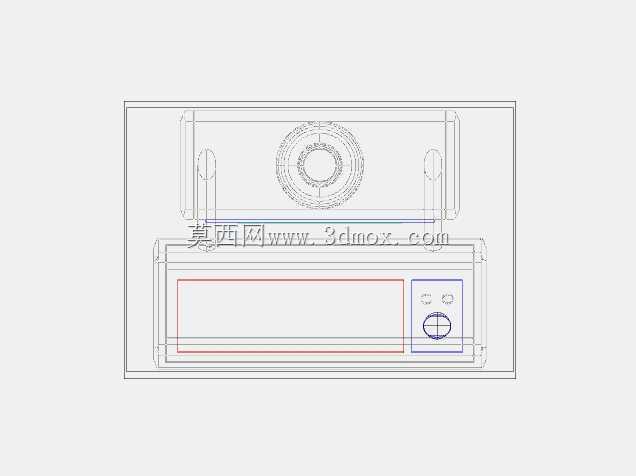

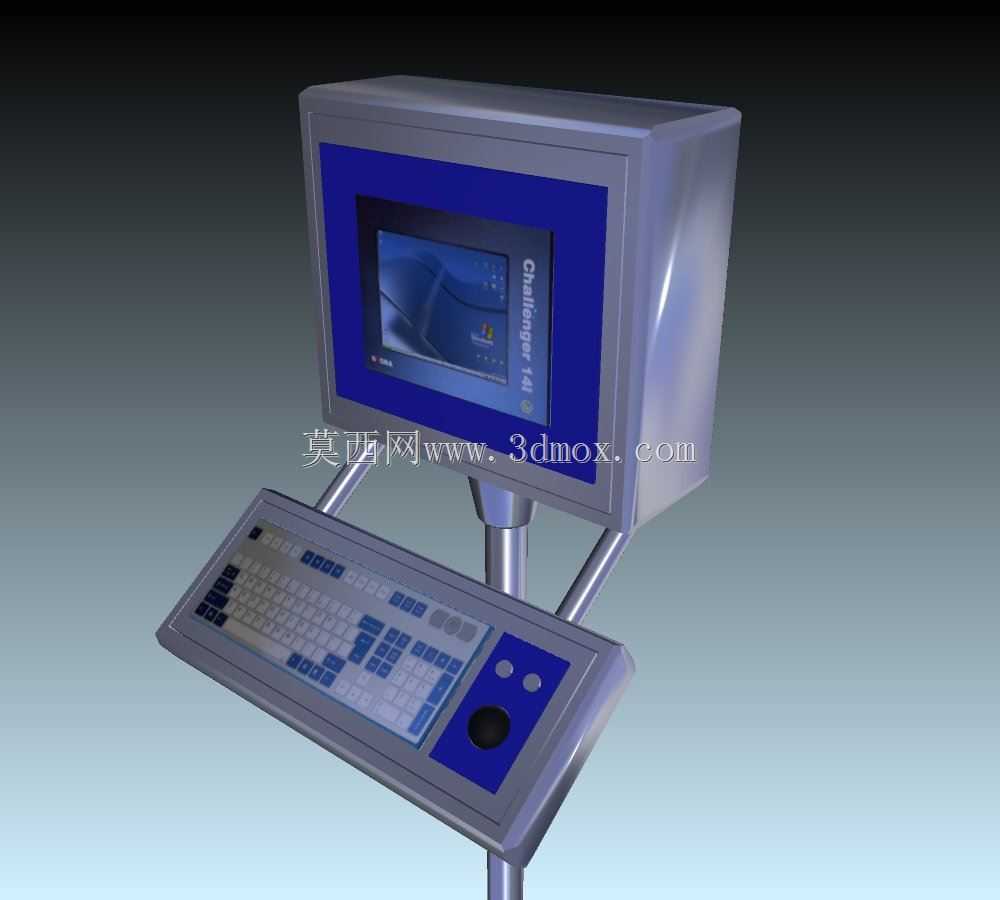

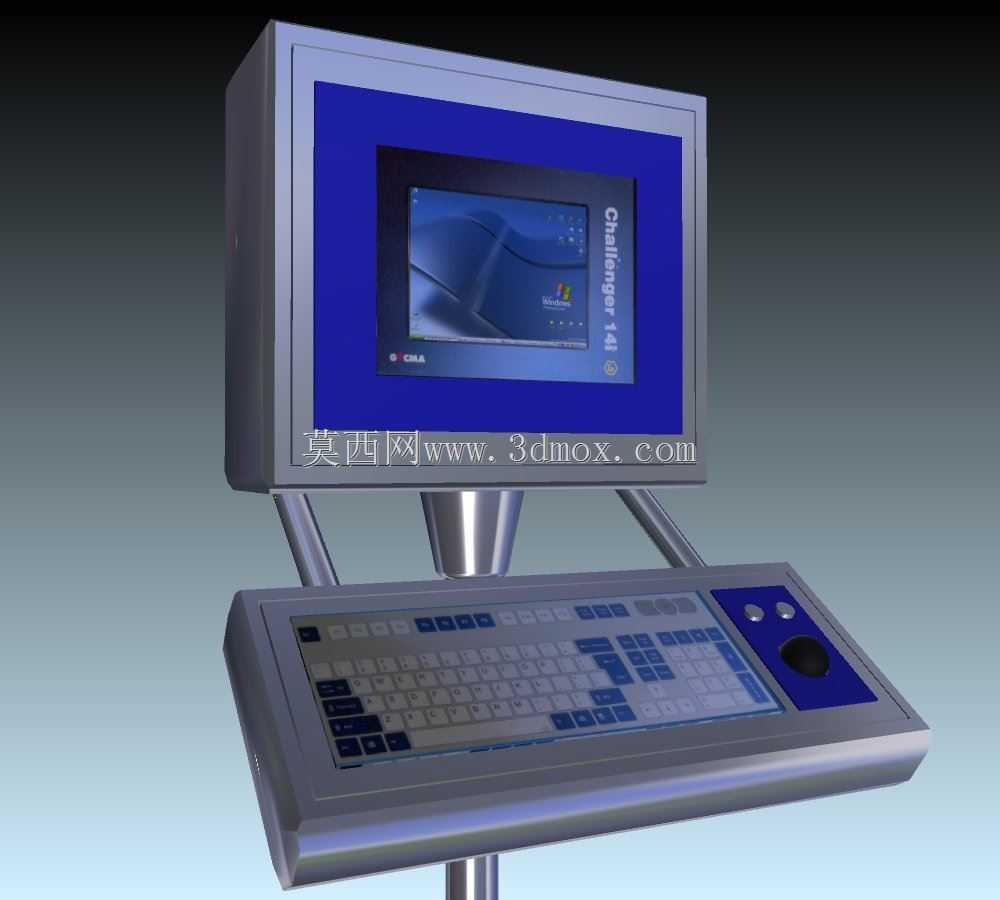

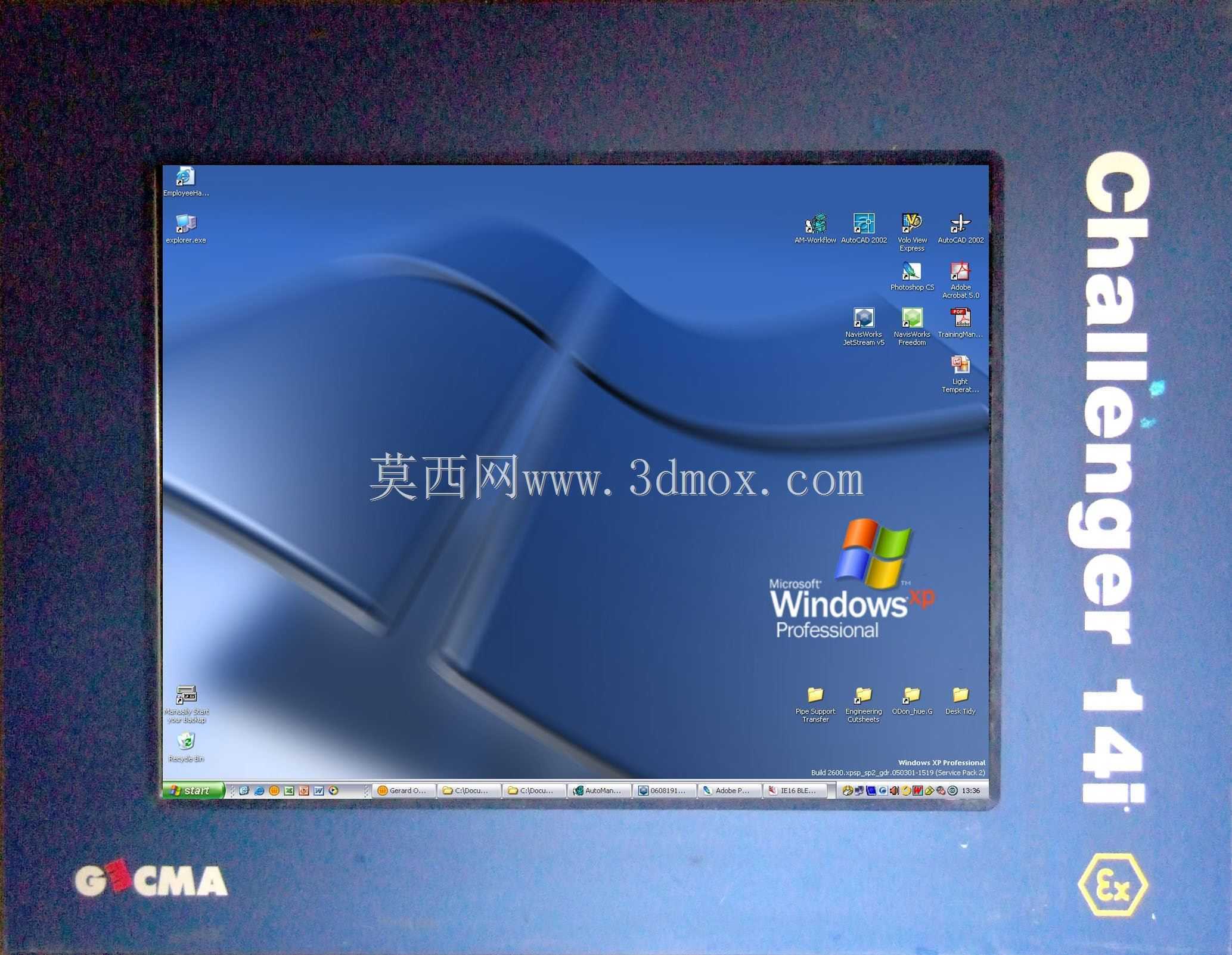

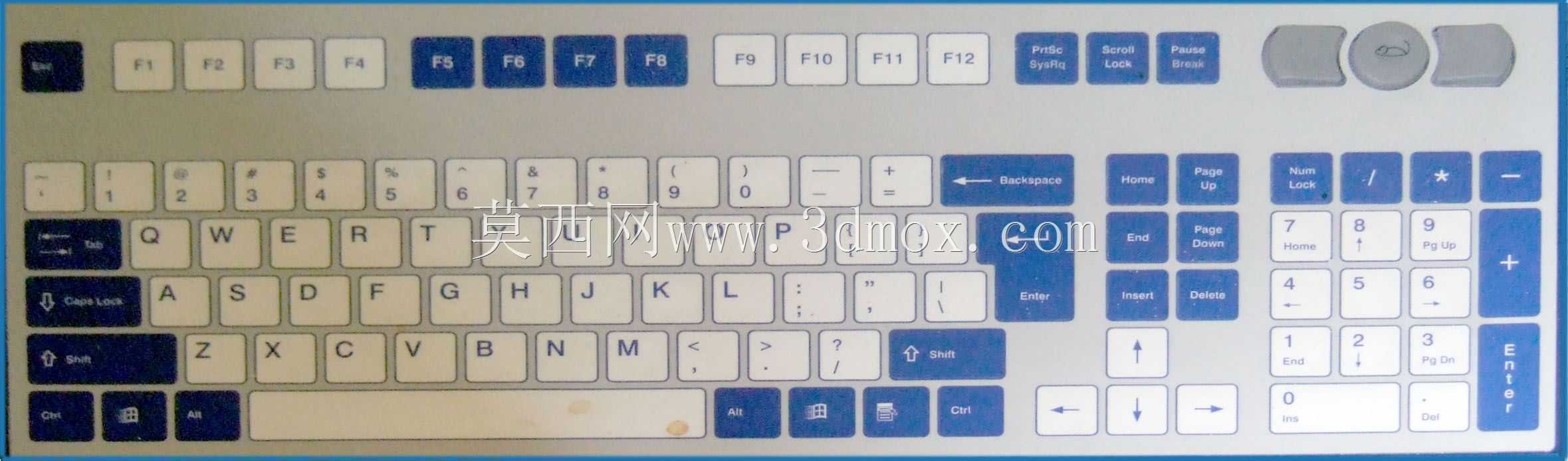

　　屏幕外框为一体折弯的密封壳体，前面板与屏幕之间加装密封胶条，可满足洁净区域的防尘防泼溅要求，屏幕的俯仰角度可通过立柱顶部的铰接结构调整，操作人员站立操作时可根据自身身高、视线角度将屏幕调整到舒适的观察位置，避免长期低头或仰头操作造成的颈部疲劳。键盘与操作触控板集成在屏幕下方的悬臂托板上，托板与立柱之间同样采用可调节的铰接结构，不用时可向上翻折贴合立柱，减少对通行空间的占用，操作时可翻下到适合手臂放置的高度，托板边缘做了圆弧收边处理，操作人员长时间搭放手臂不会出现硌压的不适感，托板上的按键区域采用嵌入式平整安装，按键表面与托板平面齐平，避免缝隙积尘。整套设备的线缆全部从立柱内部的中空腔道走线，外部没有裸露的线缆，

　　既避免了洁净区域线缆杂乱积尘的问题，也防止生产过程中物料转运、人员走动剐蹭到线缆造成设备故障。从安装边界来看，整套终端的固定底座直径控制在300mm以内，安装时仅需要在地坪上预留4个M12的膨胀螺栓安装孔，不需要对地面做大规模的开槽改造，后期产线调整位置时也可以快速拆卸移位；屏幕展开后整体的横向占用宽度不超过600mm，翻折键盘后的最小通行占用厚度不到200mm，即使在宽度仅1.2米的洁净室巡检通道旁安装，也不会影响人员与小型转运推车的正常通行。在危险区域比如化工生产的防爆区域、有腐蚀性气体的电镀生产区域，这套终端的外框可更换为抗腐蚀的工程塑料材质或者防爆密封壳体，内部电路板做灌封处理，满足特殊工况的使用要求。

　　建模过程中需要重点关注铰接位置的转动阻尼设计，阻尼力度需要调整到既能让屏幕、键盘托板在任意调整角度保持固定，不会出现自行下坠的情况，又不会让操作人员调整角度时需要施加过大的力度；同时所有的拼接位置都要做平齐处理，避免出现突出的螺钉头、拼接台阶，减少积尘的可能；键盘托板的承重需要满足操作人员手臂搭放加上按键操作的载荷，正常使用时不会出现托板晃动、变形的问题。这类操作终端主要承担生产设备的参数设置、运行状态监控、生产数据录入的功能，操作人员不需要进入设备的核心危险区域，在通道旁就可以完成所有的操作交互，既提升了操作的便捷性，也减少了人员进入工艺核心区域带来的环境污染与安全风险。
