120mm风扇转6英寸风管连接适配结构

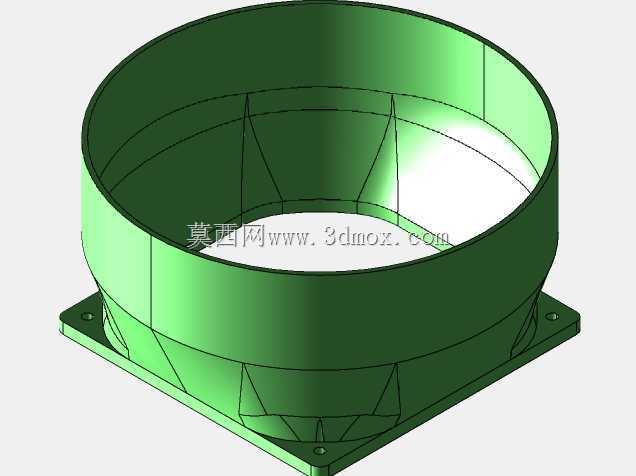

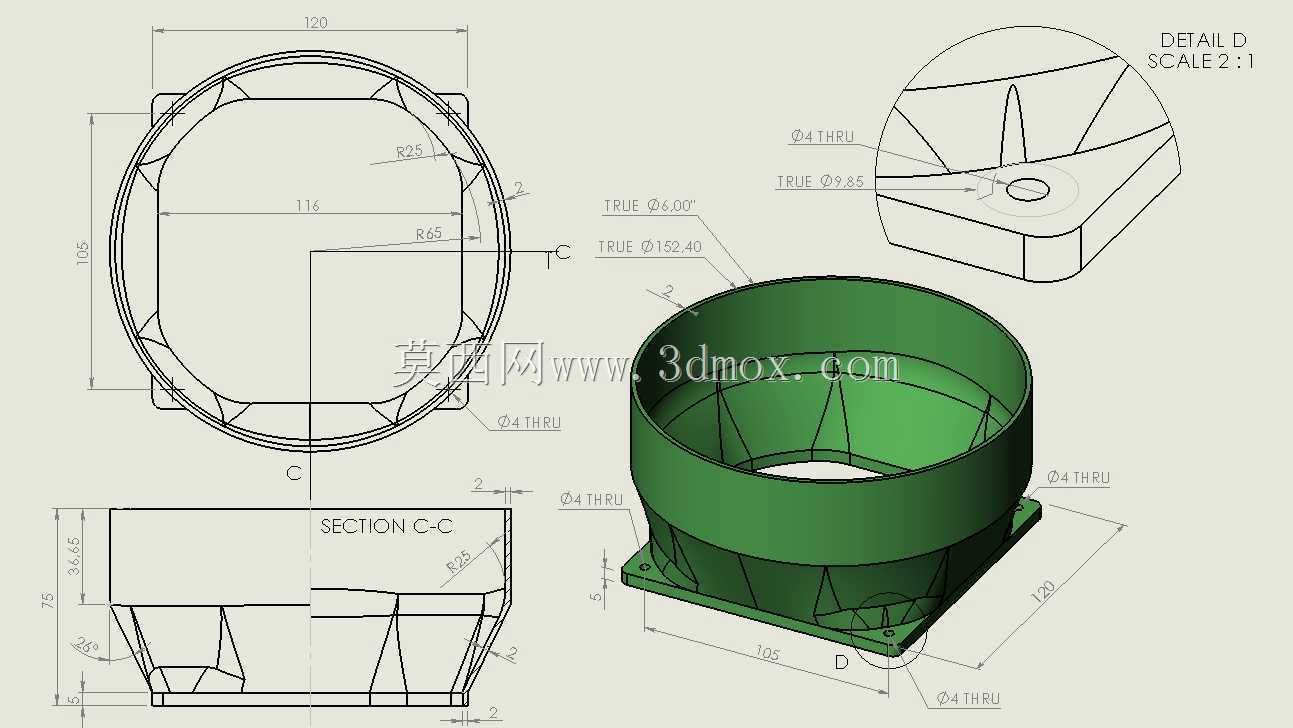

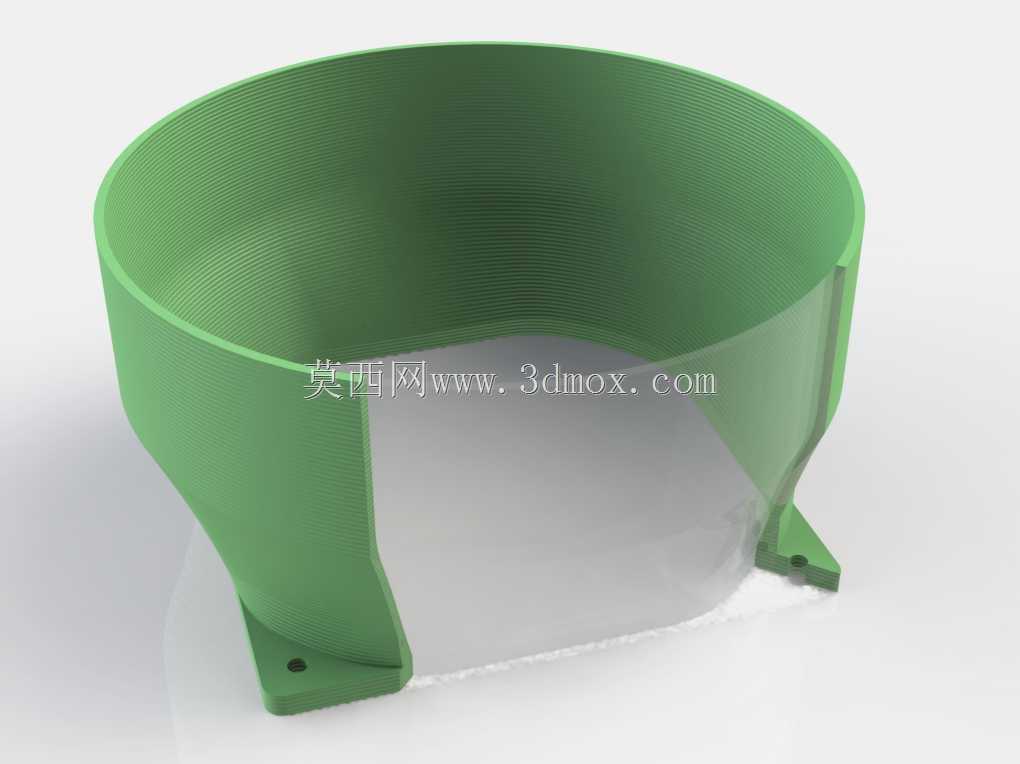

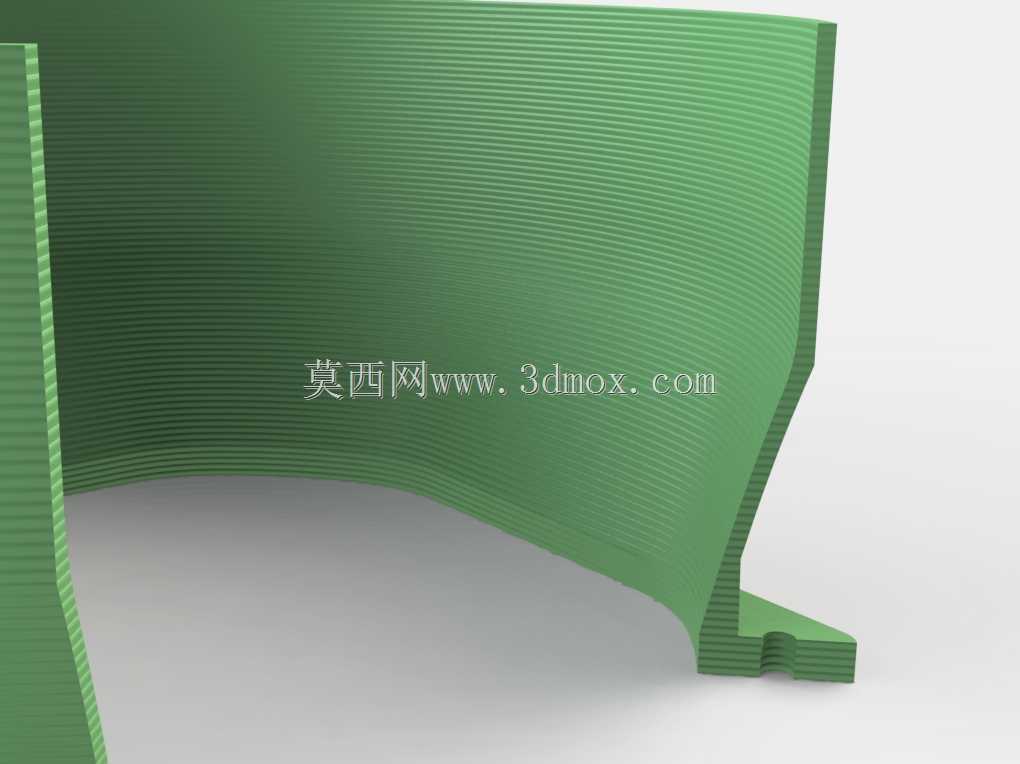

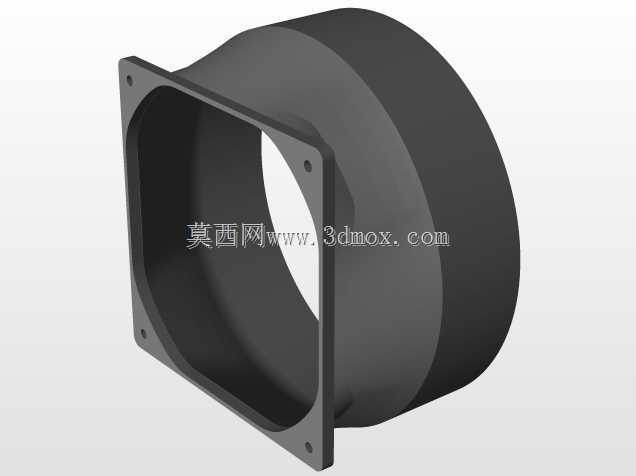

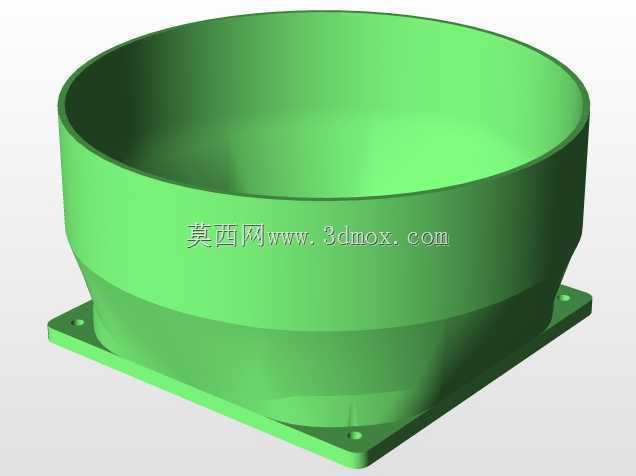

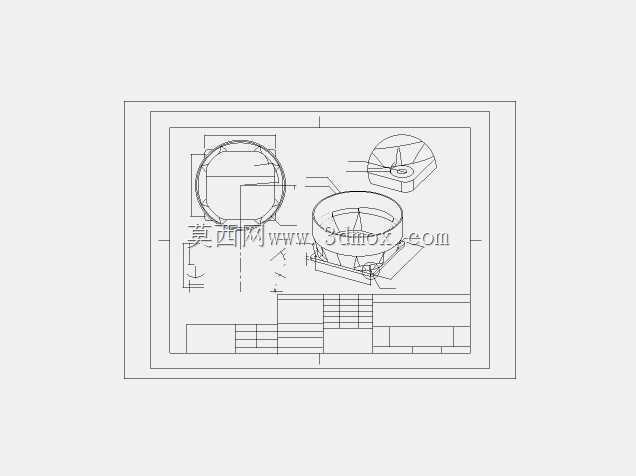

在工业控制柜散热、小型设备通风排风、DIY风冷系统搭建场景中，经常会遇到标准方形散热风扇与圆形通风管道尺寸不匹配的问题，这款转接结构就是为解决这类装配矛盾设计的。日常做设备散热改造时，常用的120mm规格轴流风扇出风面为方形安装布局，而现场布设的通风管路多为6英寸标准圆形风管，两者直接对接会出现漏风、安装固定不牢、风道紊流增大的问题，这款适配结构刚好填补了两者的安装间隙，实现方转圆的平滑风道过渡。从结构设计来看，方形端完全匹配120mm风扇的安装孔位，预留的通孔位置对应标准风扇的固定螺丝点位，安装时不需要额外打孔改造风扇端，直接用常规紧固件就能完成风扇与适配结构的锁紧；圆形端的尺寸完全贴合6英寸管道的外径公差，套入风管后可通过卡箍或者扎带完成紧固，接缝处贴合紧密，能有效减少风压泄漏。设计时特意做了渐变式的流道过渡，没有采用直角突变的方转圆结构，内壁做了顺滑的弧面引导，能降低空气流经转接段时的阻力，减少紊流产生的风噪，同时避免风阻过大导致风扇实际送风效率下降。从安装边界来看，方形安装端的外轮廓尺寸与120mm风扇一致，不会超出风扇的安装投影范围，不会额外占用设备内部的安装空间，整体轴向高度控制在合理范围，不会因为加装转接件导致风扇装配时与周边元器件产生干涉。结构上做了均匀的加强筋布局，在方形法兰与圆形筒体的连接位置布置了放射状加强筋，既保证了整体结构的刚性，避免安装紧固时出现形变，又不会过多增加整体重量，同时适配3D打印的工艺特性，打印时不需要额外添加大量支撑，成型后表面质量稳定，能直接投入使用。在实际应用中，这款结构既可以用在小型工业设备的排风改造中，将设备内部风扇排出的热风通过管道引导到室外，避免热风在设备周边循环影响散热效果，也可以用在DIY通风系统、小型除尘装置的风道搭建中，快速实现标准风扇与常规通风管的对接，不需要现场手工制作转接件，大幅降低现场改造的加工难度，提升装配效率。
