包裹递送抽屉解决方案

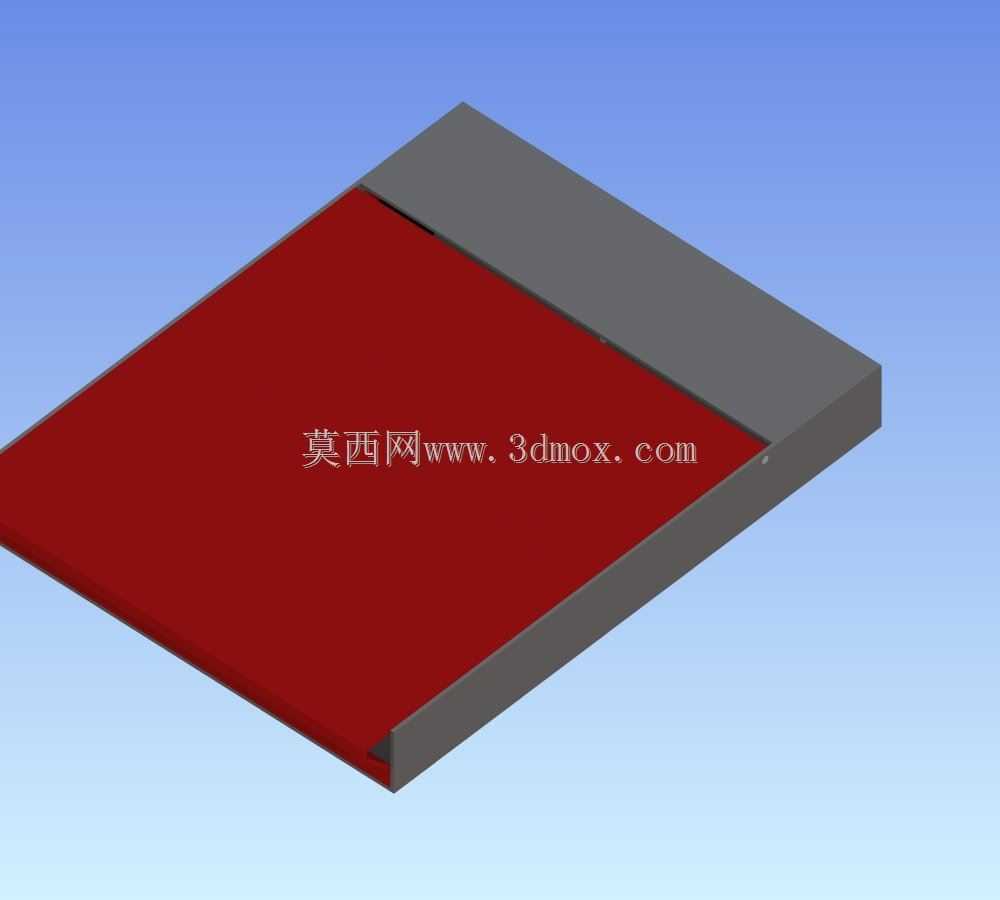

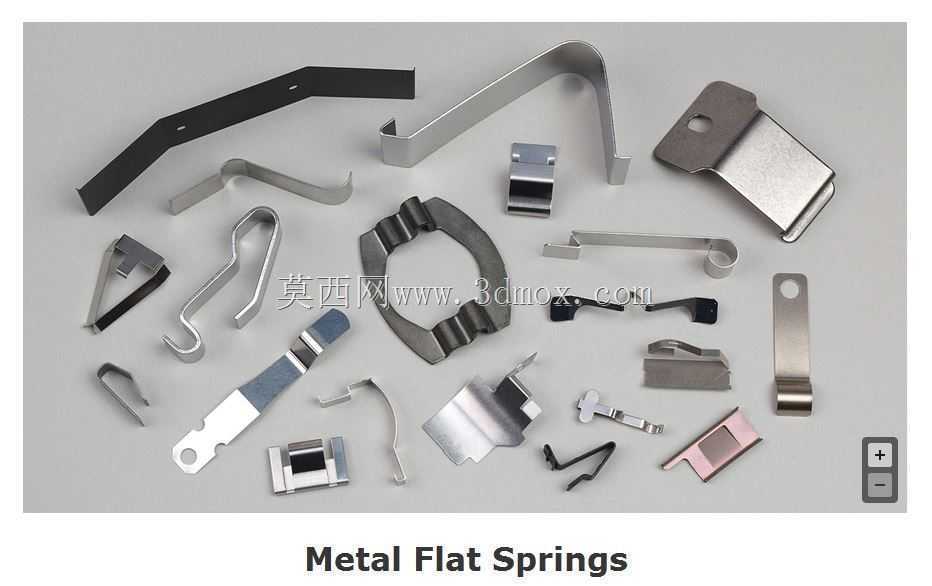

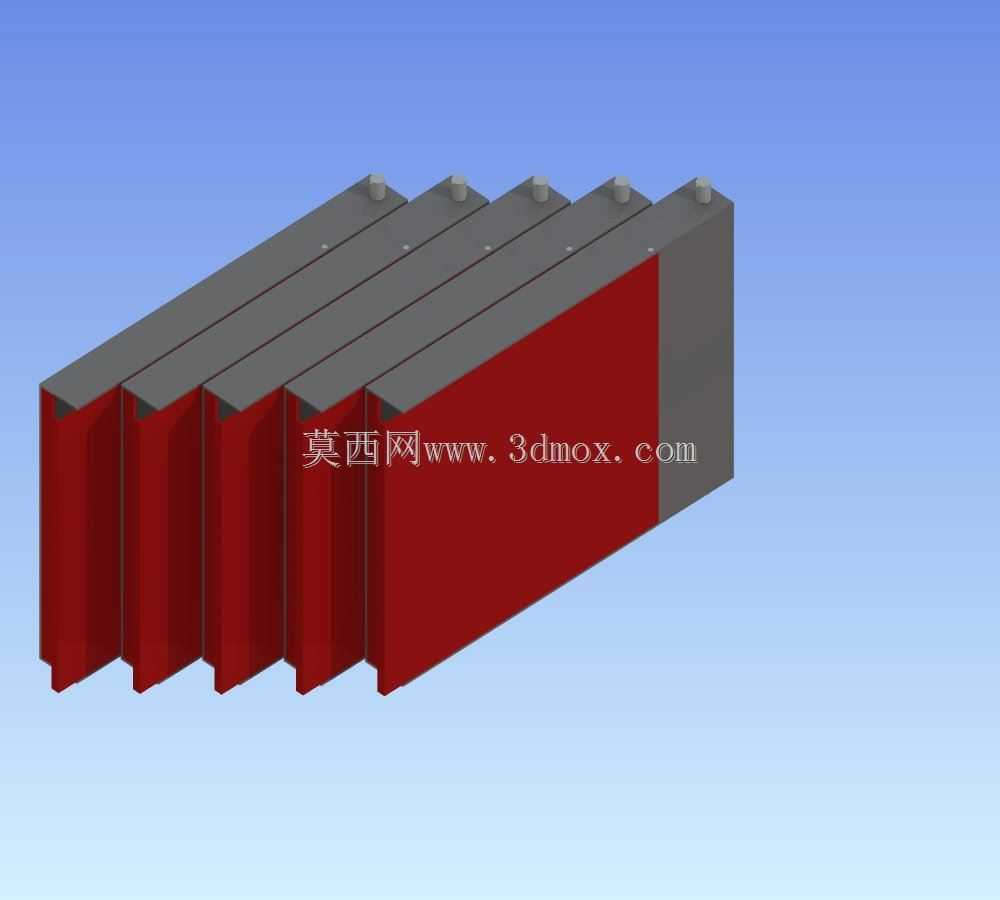

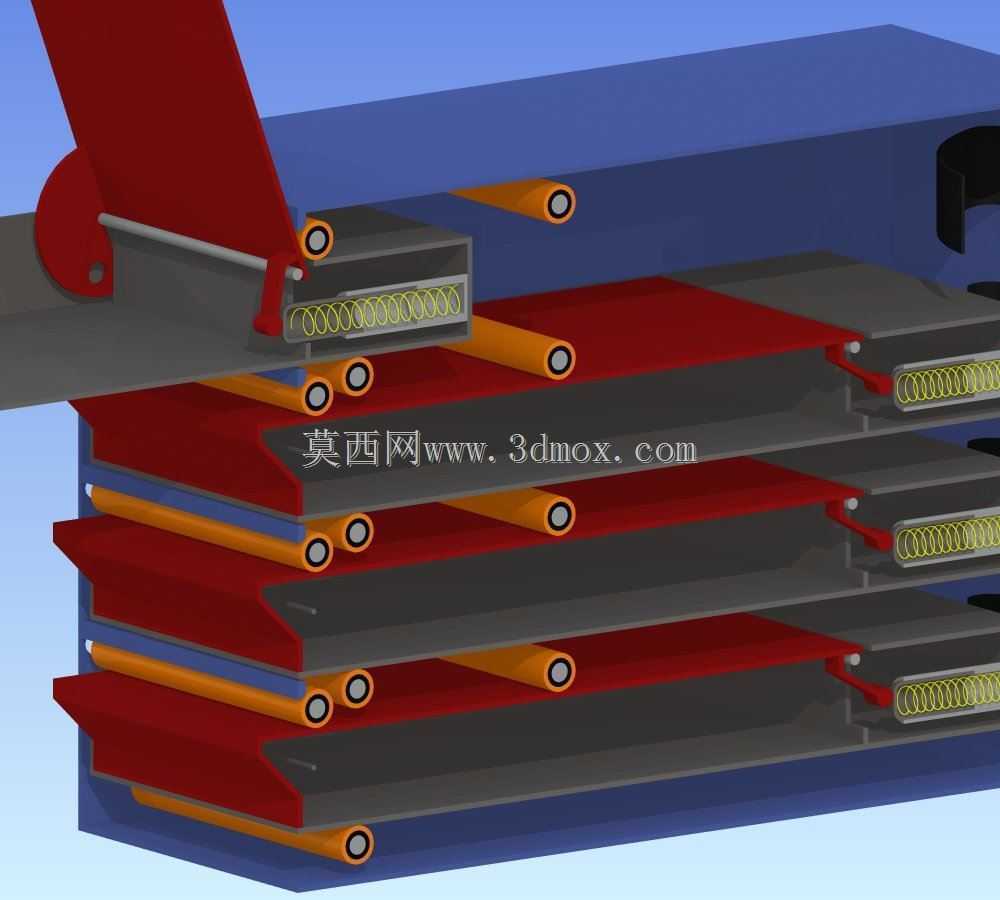

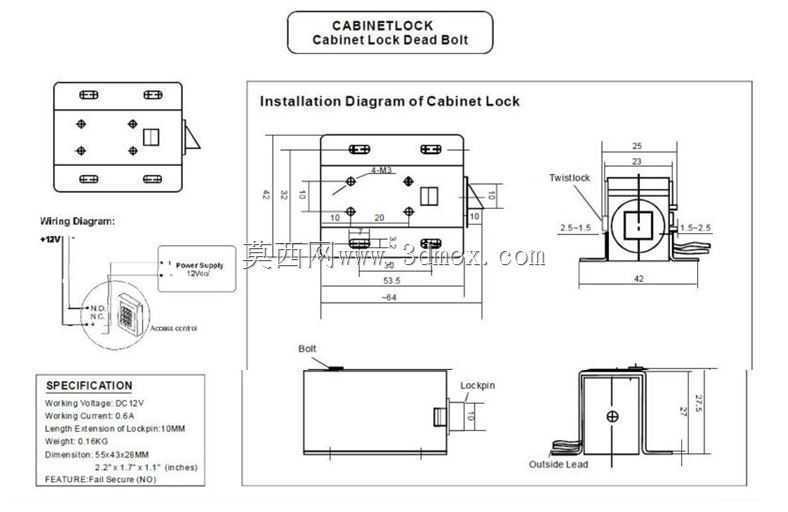

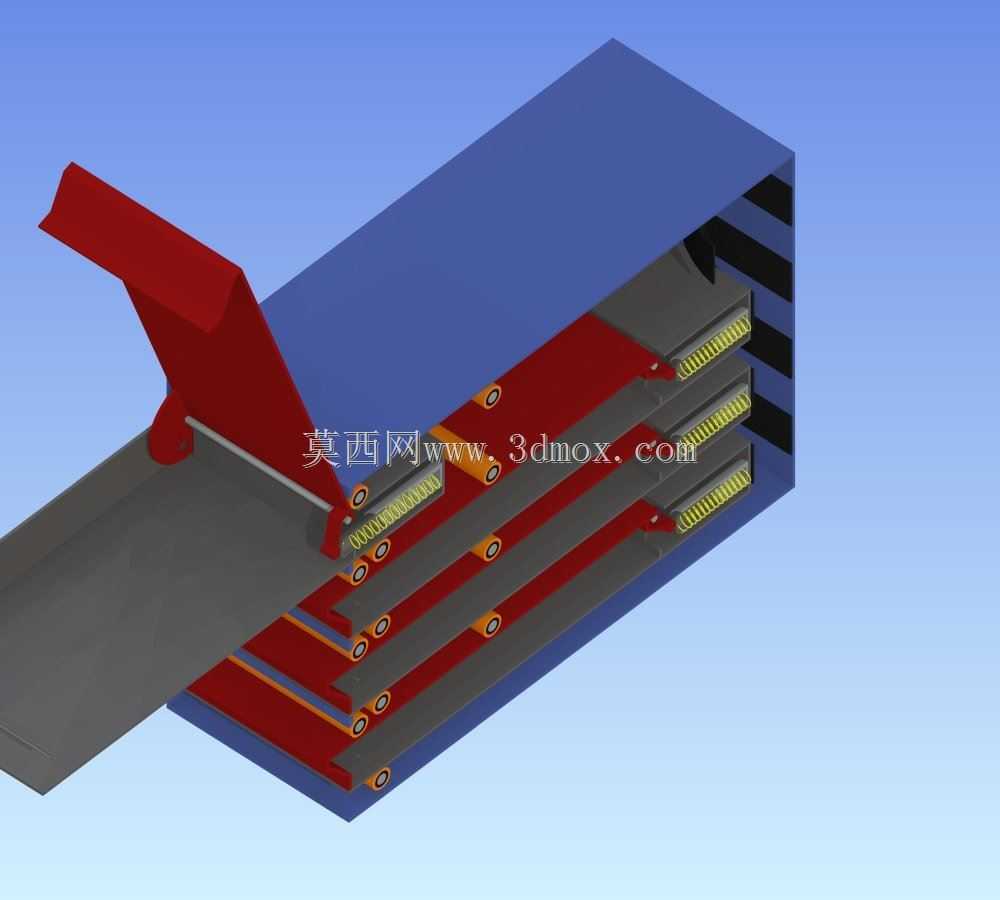

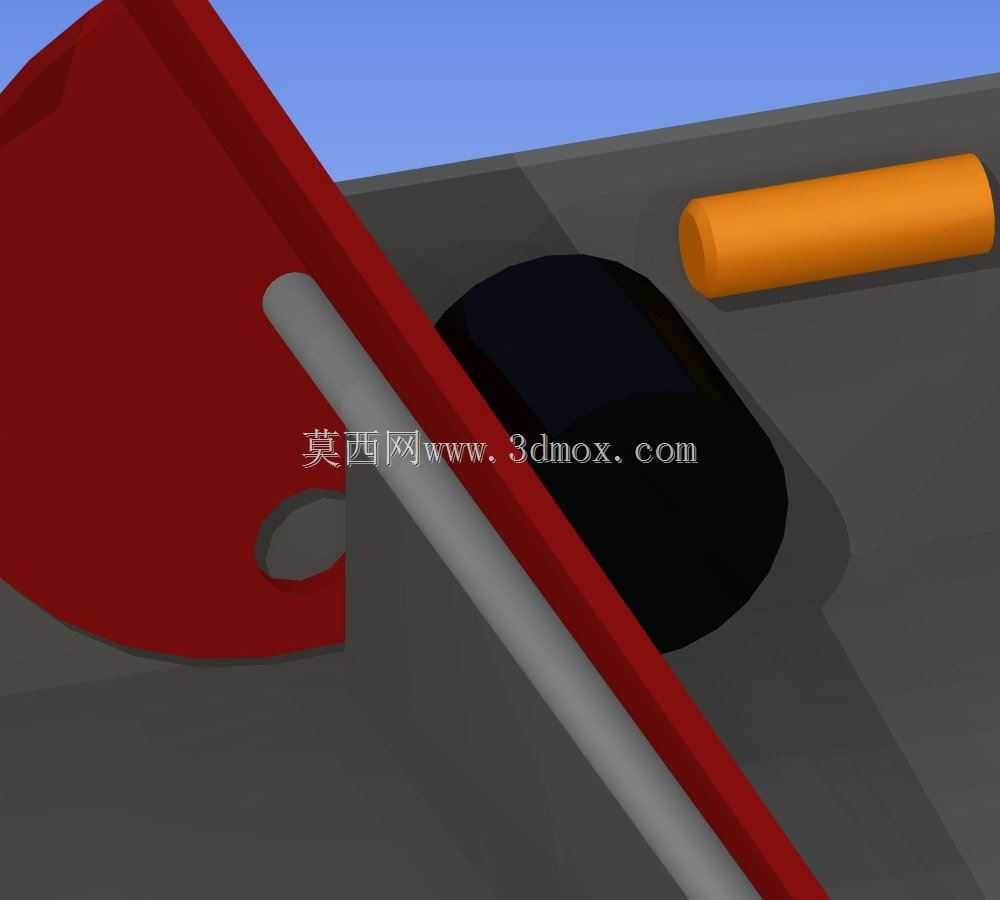

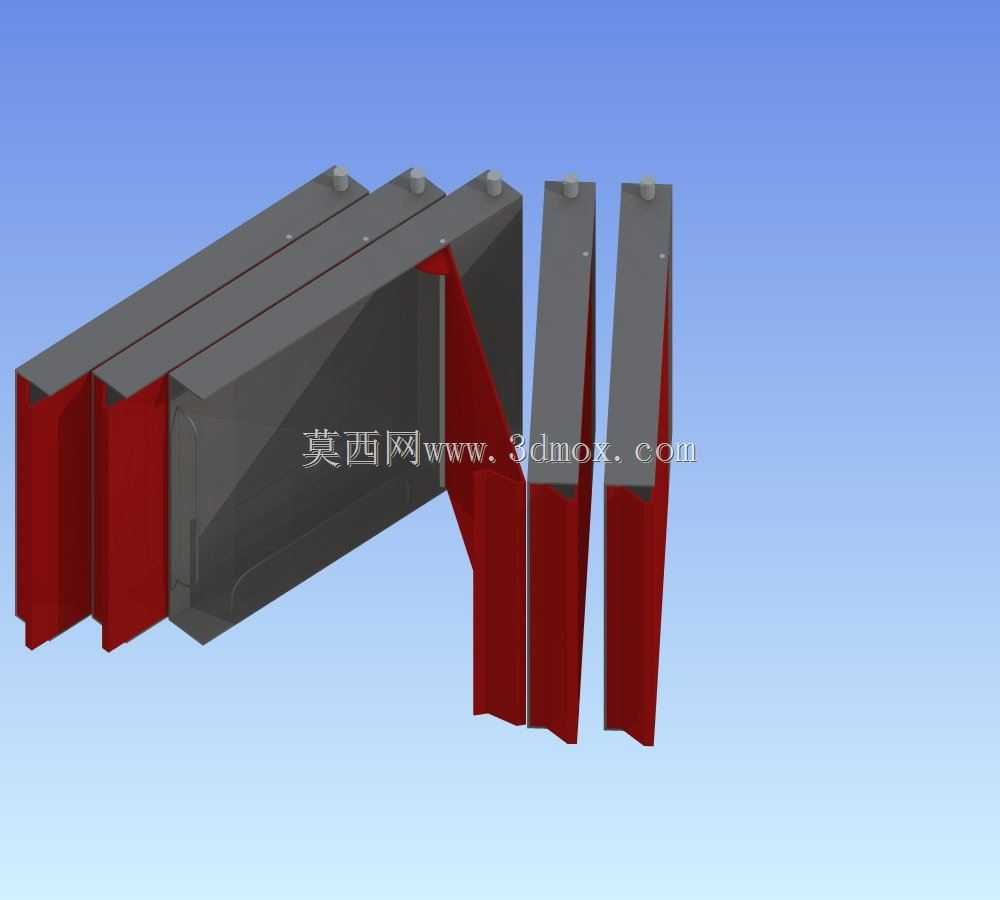

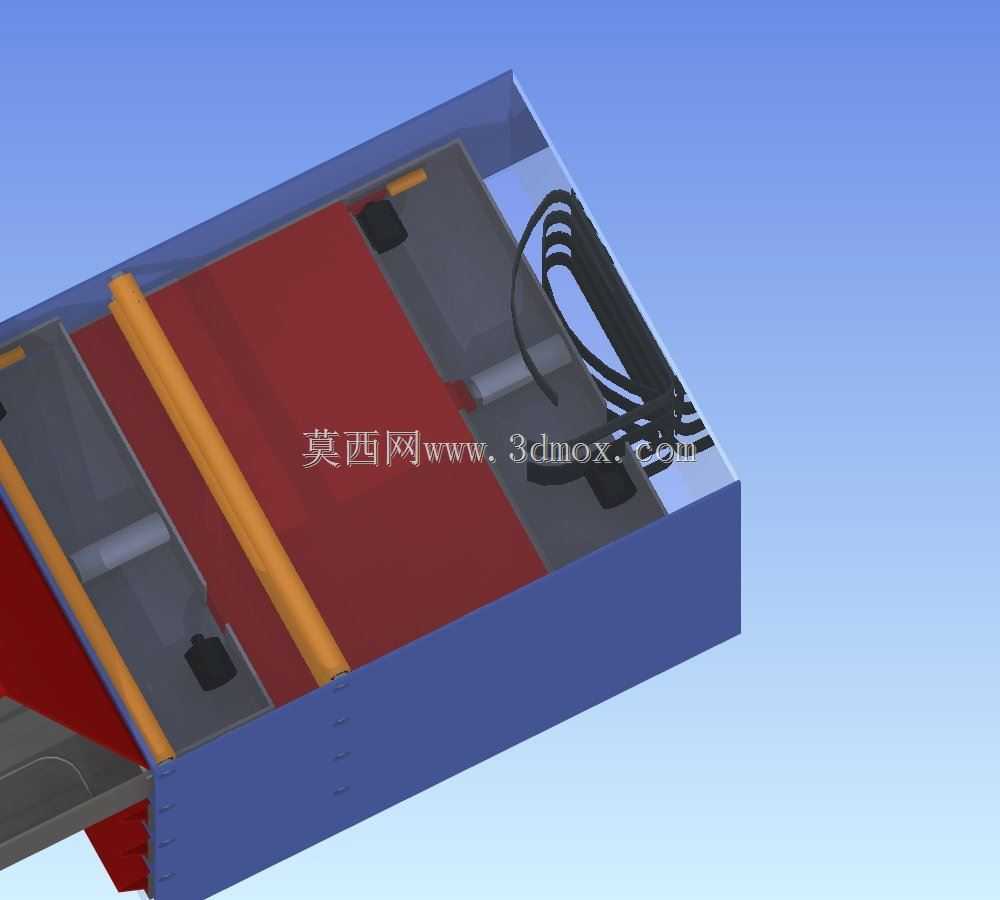

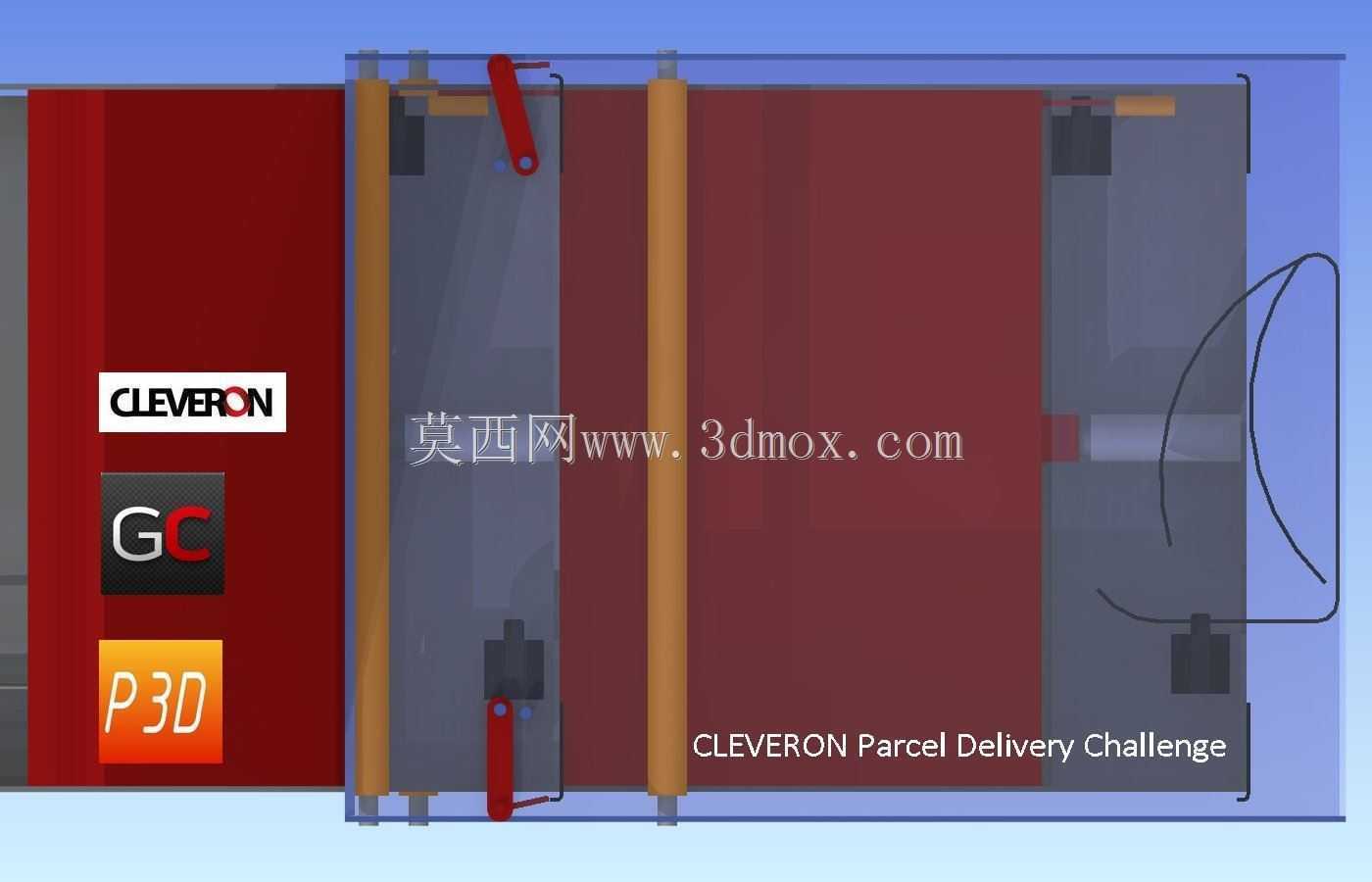

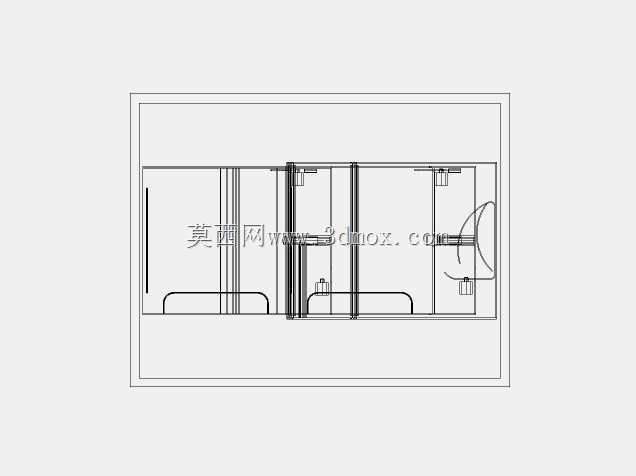

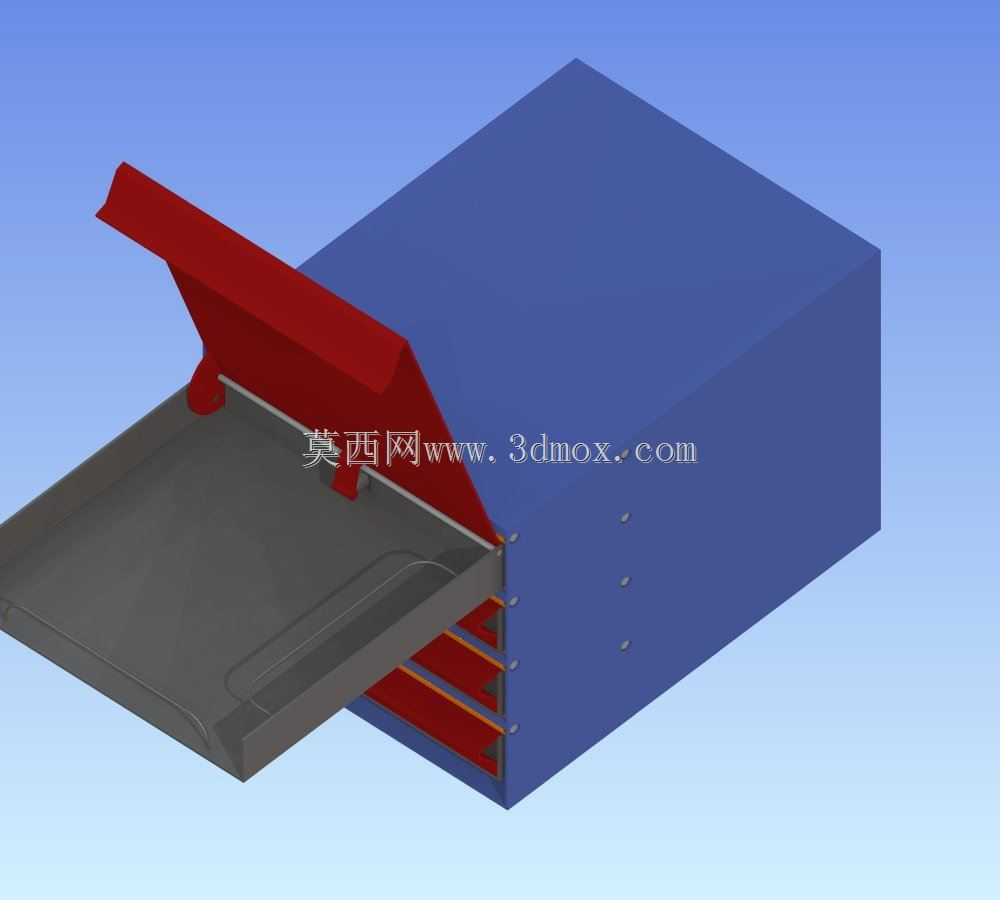

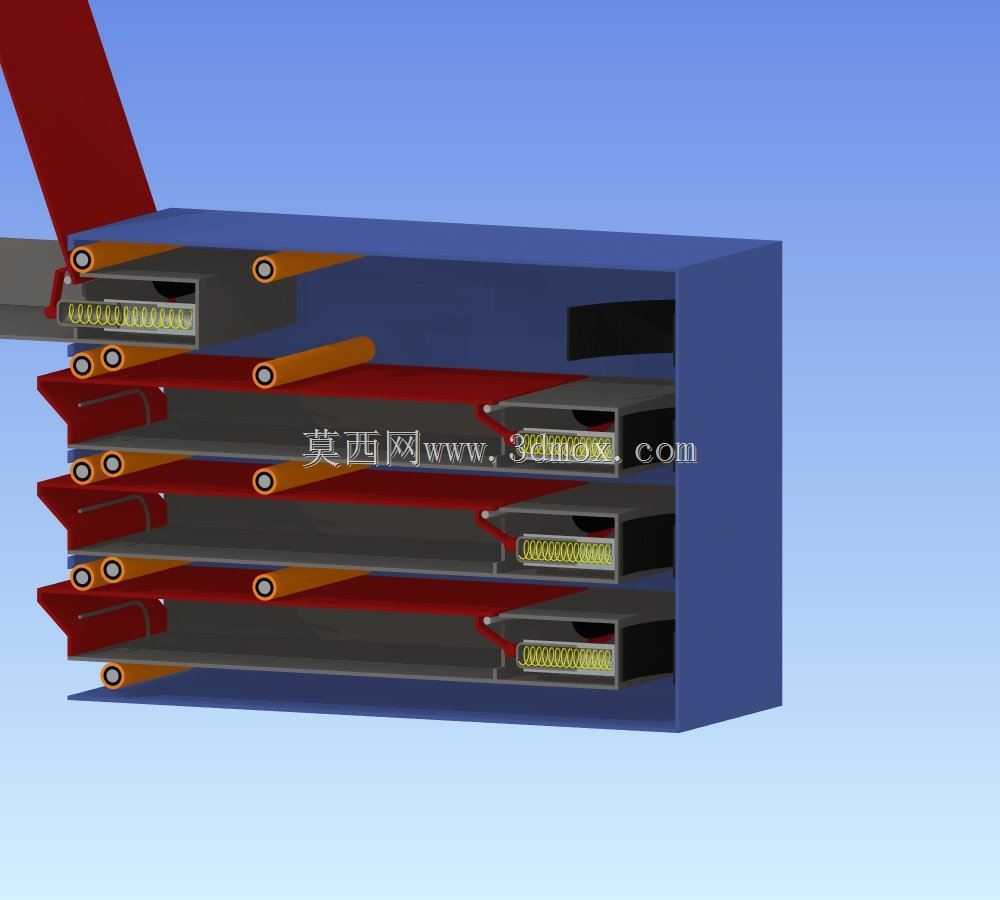

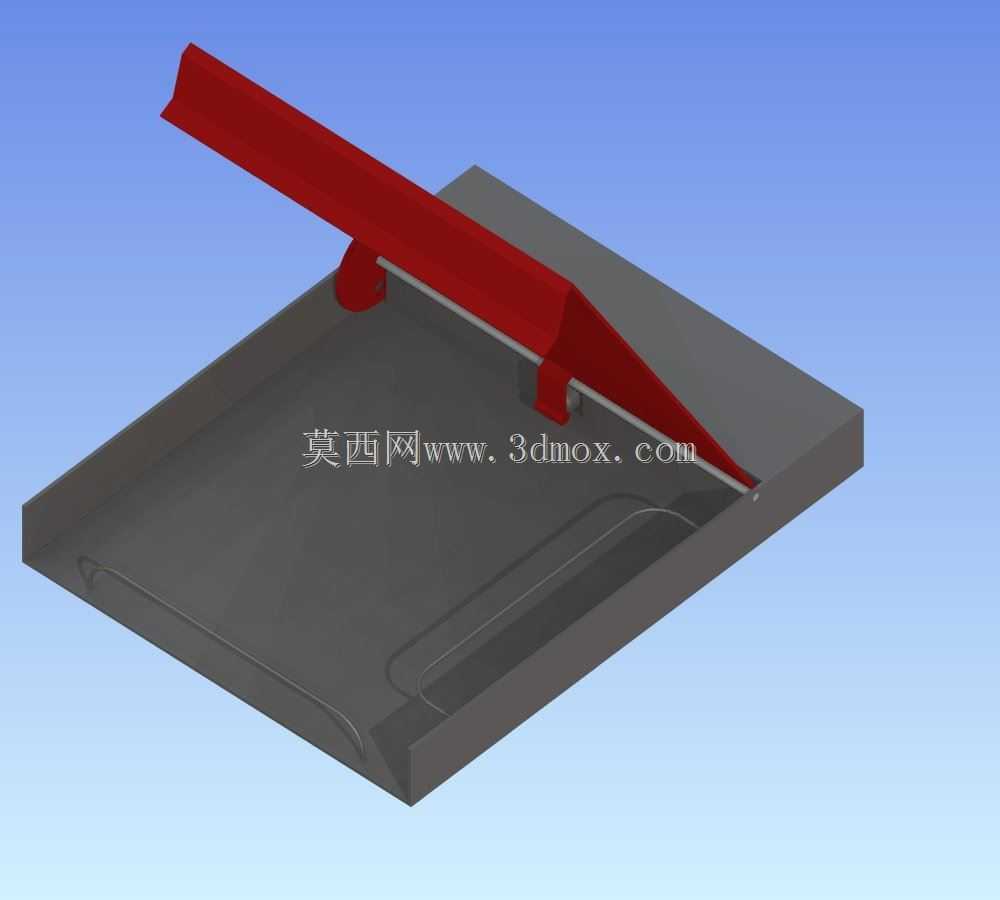

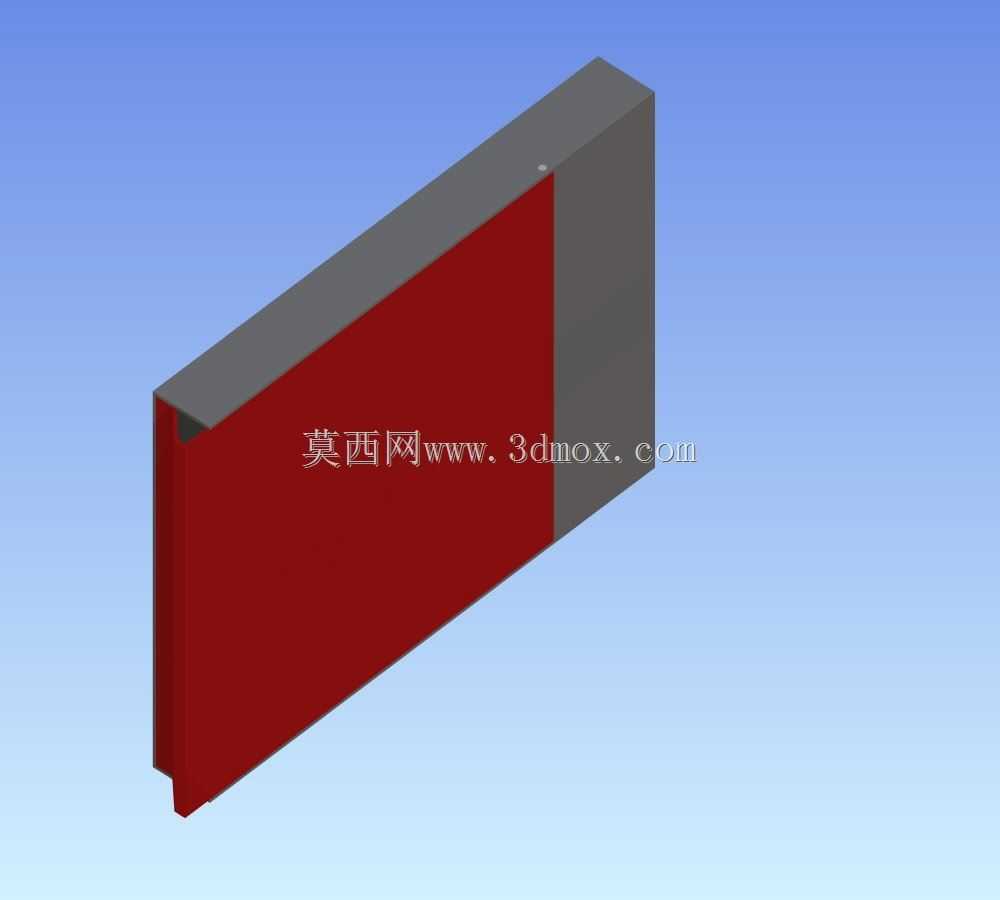

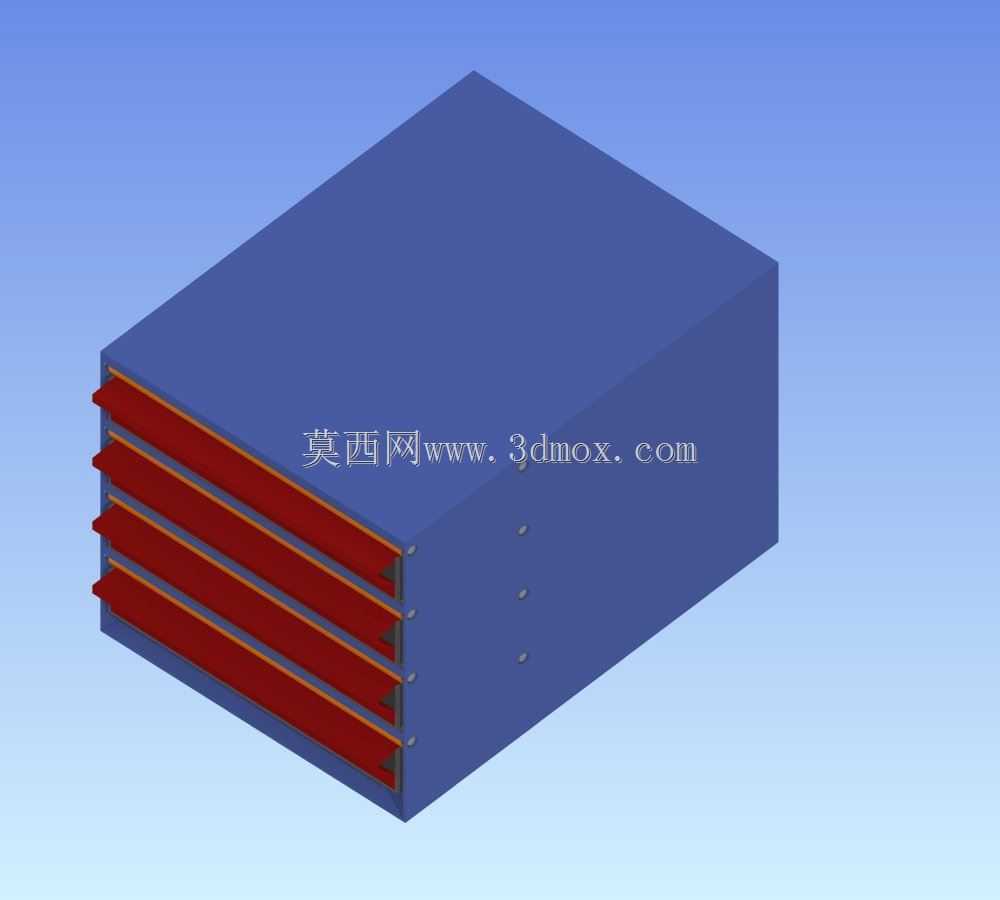

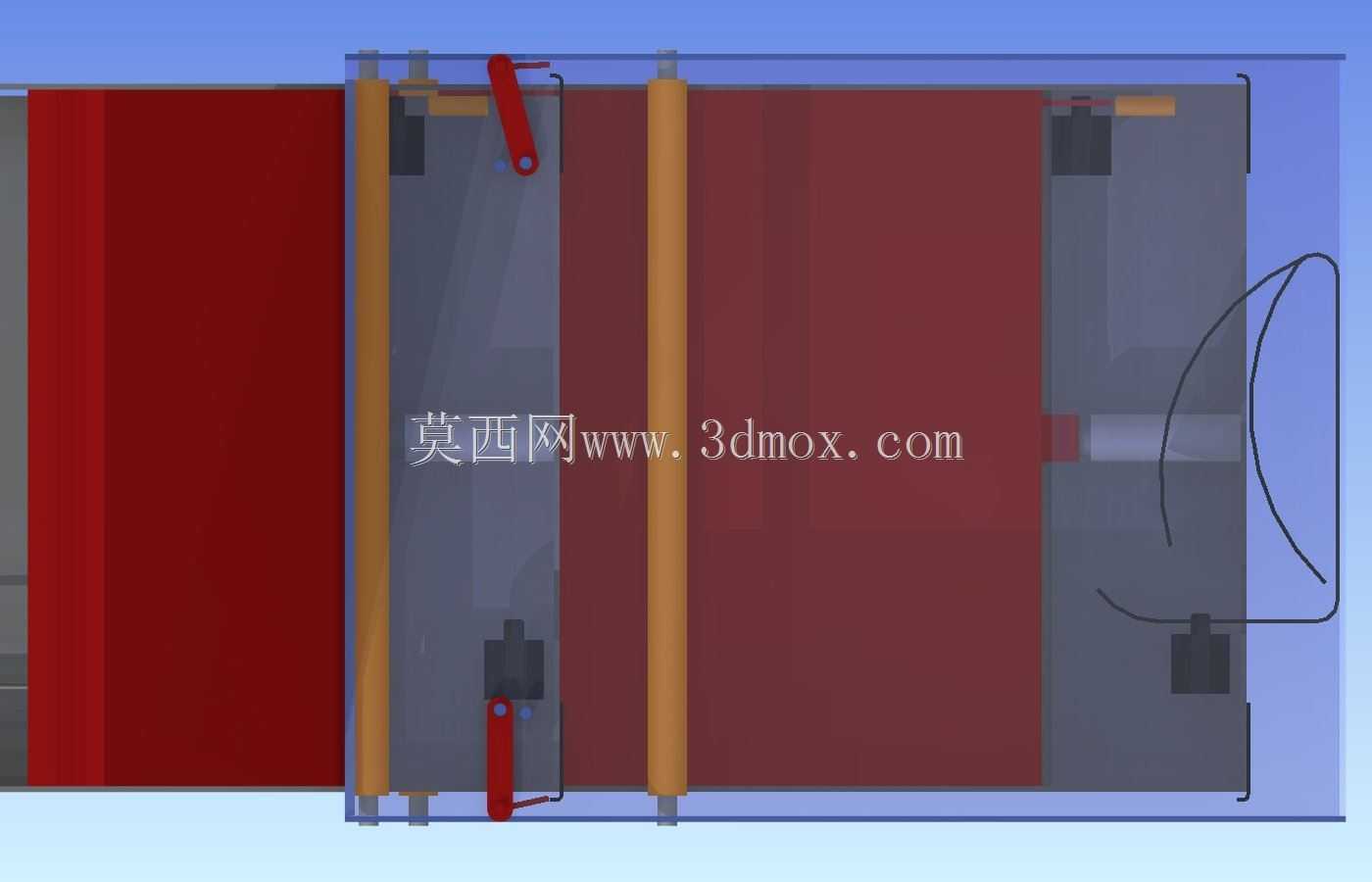

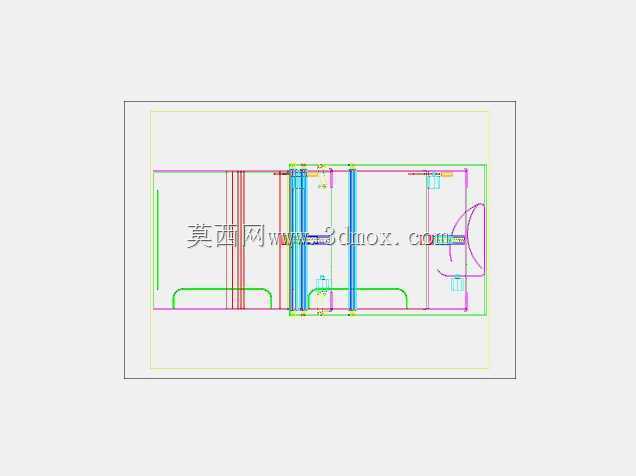

一,；水平系统(（根据要求）一个抽屉单元，在单独的后维护隔间中带有磁性插销和接近传感器。一个完整的抽屉盖在抽屉背面的铰链上旋转，并激活这些仪器以反馈给控制器。抽屉是一个完整的单元，可安装在框架中，并在背面接线。框架具有每个抽屉开口顶部的滚轮。该滚轮确保抽屉推入框架时盖子完全关闭(盖子由2mm厚的板制成）如果试图安装过大的包装，盖子将无法从滚筒下通过，仪器也无法启动。盖子的想法是一个古老的解决方案，这里的区别是板和滚筒的厚度。这些提供了一个坚实的屏障。我个人的偏好是垂直解决方案(见下文）。但我已尝试满足挑战指南。2月3日更新；1.增加了盖子的弹簧辅助装置。压缩弹簧用于封闭的自动调心室。即使弹簧断裂，这也是故障安全的；机架中的顶部滚柱壳体上增加了15度的斜槽，这使得在尝试强行关闭时，抽屉可以轻松打开。当抽屉打开时，滚轮向上和向后移动；前面抽屉下方增加了滚轮。这将卸下抽屉滑动机构的负载(可使用较轻的滑道）；在抽屉内的内容物随着时间的推移而膨胀的情况下，增加了一个中间顶部滚轮；当磁性螺栓被激活时，板簧被添加到弹出抽屉30mm。弹簧可作为砰的一声关闭抽屉的软关闭装置。当抽屉被推到关闭位置时，板簧可作为锁扣与螺栓啮合。所选部件可提高可靠性并减少维护磨损。1；接近开关为非接触式，与限位开关不同，不会发生机械磨损；除非试图将超大包裹推入抽屉，否则滚筒不会接触。否则，他们在日常操作中不进行接触；磁性螺栓通常由弹簧固定在其延伸位置。电磁铁仅被激活（收回）以允许动作发生。2月4日更新；1.抽屉两侧增加了一个垂直止动杆。该止动杆与抽屉后部的两个钢板弹簧锁扣接合，弹簧提供了一个软止动，并减少了止动杆的磨损。维修技术人员进入机柜顶部可以解锁所有抽屉。将杆手柄从锁定销上提起，旋转15度至打开位置，在维修抽屉时，销保持止动块..更新于2月16日；添加正面图像，提案已完成。-祝所有参加挑战的设计师好运。使用3D查看器剖切工具查看细节；垂直系统（替代设计）也显示了安装在垂直机架中的同一抽屉装置。通过将相邻装置旋转到一边，不存在进入问题，即使是最小的抽屉。这种配置消除了与水平系统相关的成本和可靠性问题。它也比抽屉系统更通用。例如，垂直装置可以是300毫米宽x 150毫米深和2000毫米高。钓鱼杆，高尔夫球杆等可以采用这种尺寸。它也可以是800毫米宽x 150毫米深和1500毫米高。油漆等。。可以容纳
