屋顶卧式干式冷却换热设备结构

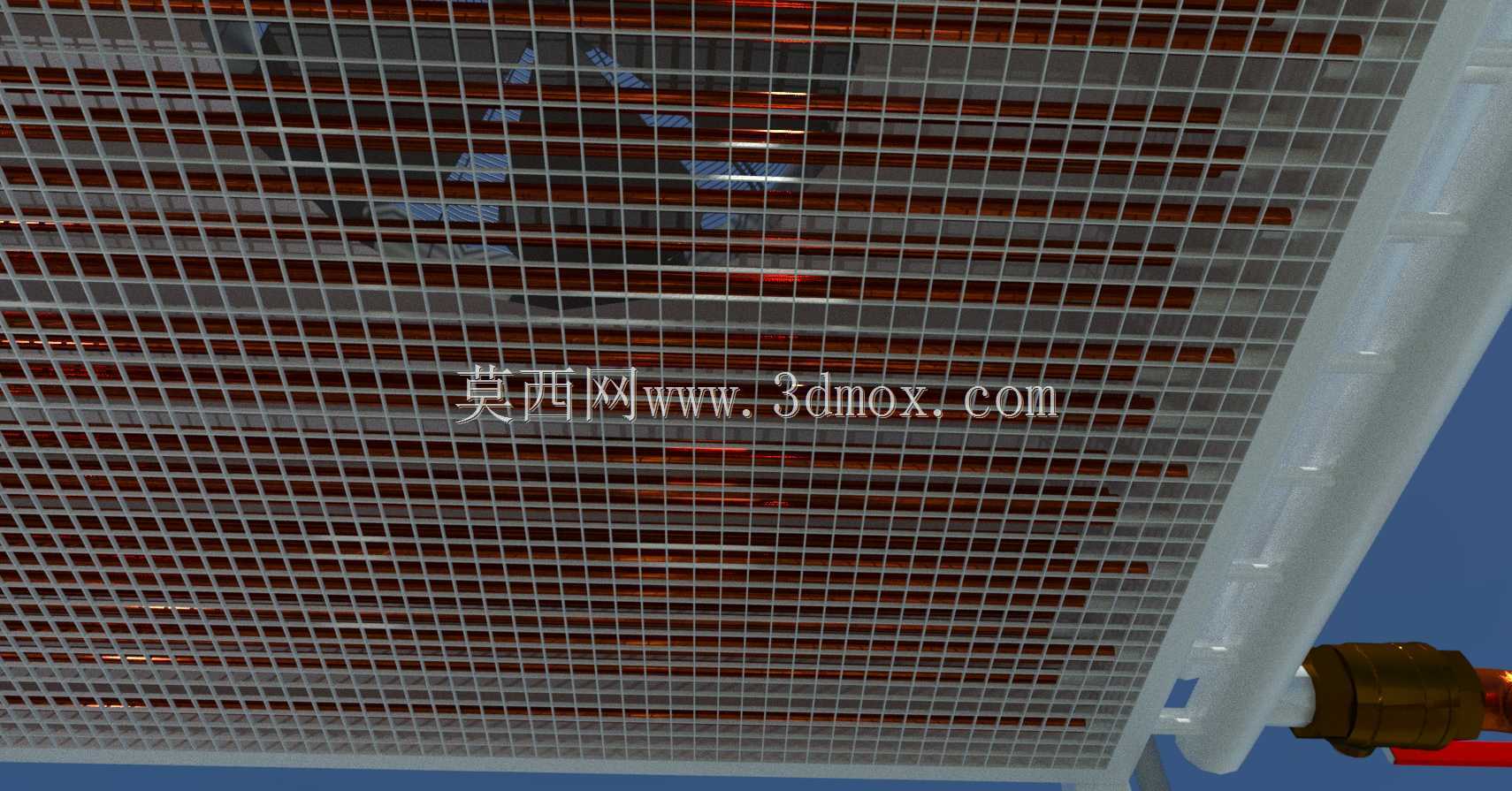

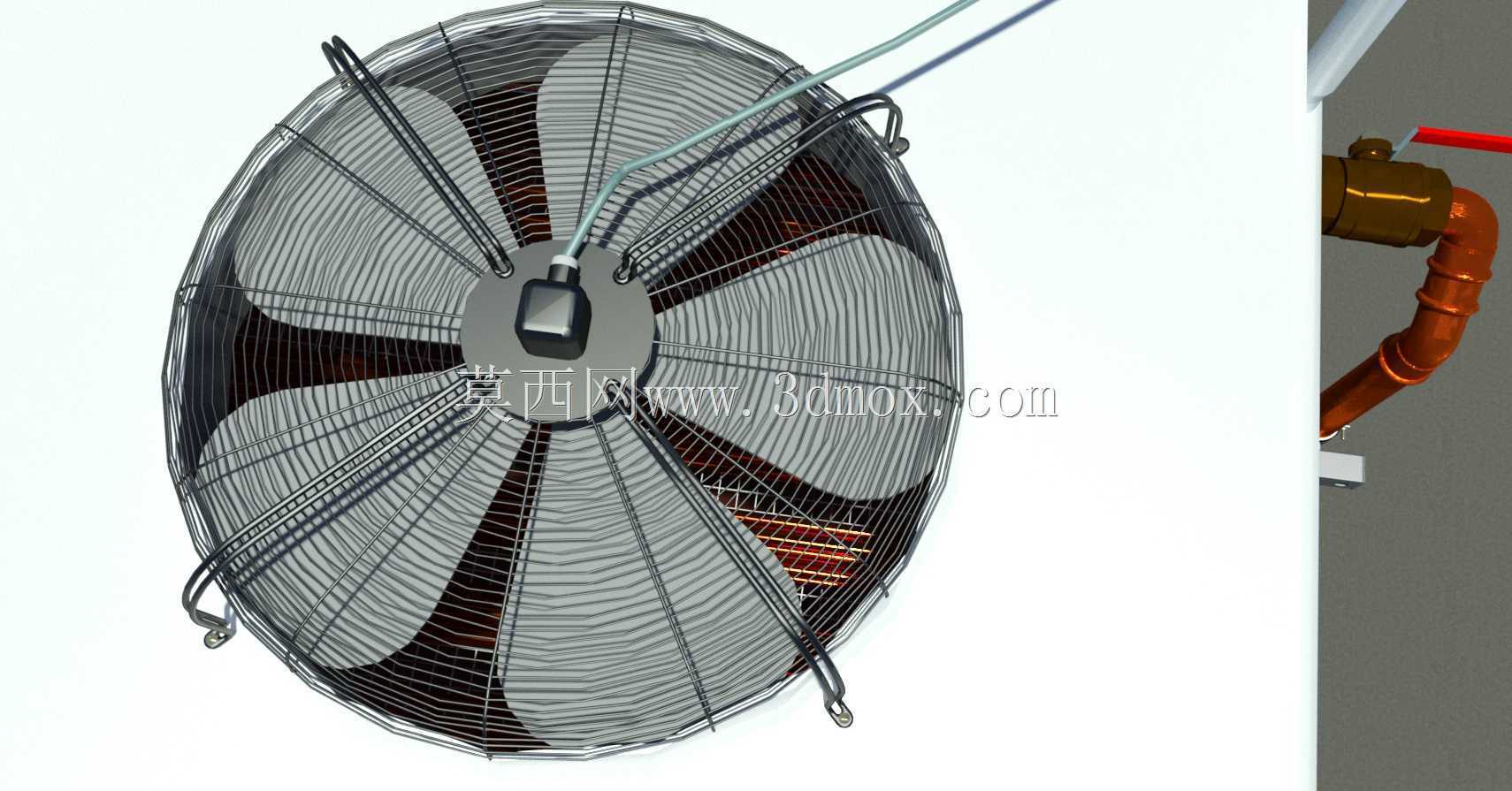

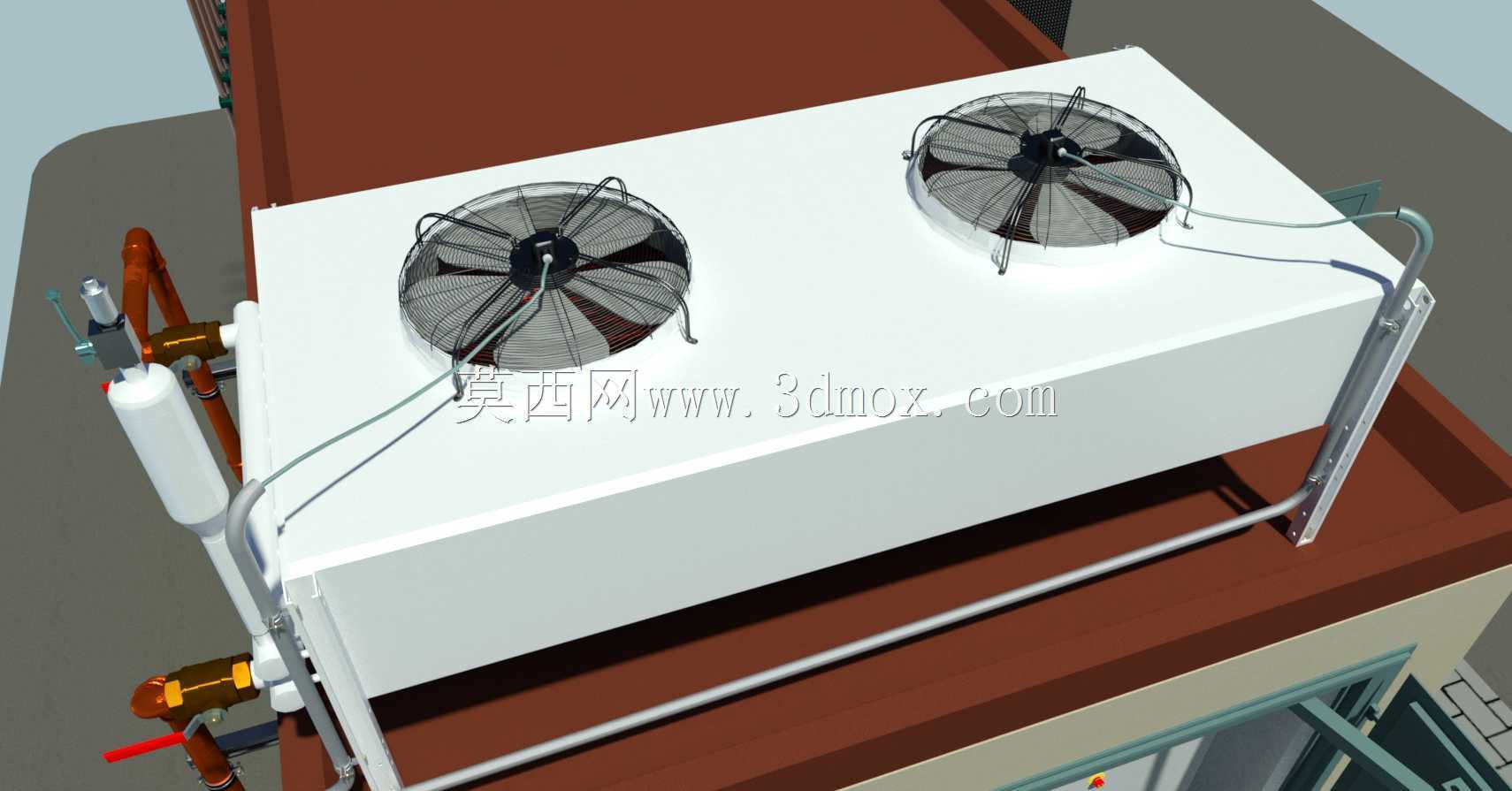

这类卧式干式冷却设备多布置于工业厂房屋顶区域，适配大空间厂房的通风散热需求，无需占用车间内部宝贵的生产作业面积，安装时仅需匹配屋顶预留的设备基础承重点位，对接工艺介质进出管路即可完成布设，日常运维通道可依托屋面现有巡检路径规划，无需额外搭建专用检修平台。设备核心功能是通过管内介质与管外空气的强制对流完成热量置换，全程无冷却介质与空气的直接接触，避免了开式冷却系统常见的水质污染、介质蒸发损耗问题，适配对循环介质洁净度有要求的工艺冷却场景，比如空压站循环冷却、工艺气体冷凝降温、干燥系统的余热排出等工况都能适配。从结构设计逻辑来看，设备采用卧式排布的换热管束作为核心换热单元，管束外侧配置高密度翅片结构来拓展换热面积，翅片间距经过针对性匹配，既保证空气流通的阻力处于风机额定风压覆盖区间，又能避免户外环境下的浮尘、杨絮快速堵塞翅片间隙，降低日常清灰维护的频次。管束外侧设置的防护网采用镀锌钢丝焊接成型，网格尺寸兼顾防护性能与通风效率，既可以阻挡户外较大体积的杂物、飞鸟撞击损伤翅片与管束，又不会过度增加空气流通的阻力损耗。设备两端的管箱采用分段式法兰连接结构，方便后期对单根管束进行检漏、更换，无需整体拆解设备，大幅缩短故障停机的维护时长。进出介质的接口设置在设备同侧的端板位置，管路对接时无需跨设备布设管线，减少屋面管线的支撑构件用量，降低屋面附加荷载。设备整体外形采用扁平化卧式设计，高度方向尺寸控制在较低区间，可有效降低屋面安装后的风阻系数，适配沿海多风、内陆强对流天气区域的户外使用要求，安装固定时通过底部的型钢支座与屋面预埋钢板焊接固定，支座位置预留的调整长孔可抵消基础施工的尺寸偏差，保证管束安装的水平度，避免介质在管束内形成积液死角影响换热效率。风机单元采用顶置或侧置的模块化装配方式，单台风机故障时可单独拆解更换，不影响其余单元的正常运行，适配连续生产工况下的运维需求。
