工业半导体挤压铝型材散热结构件

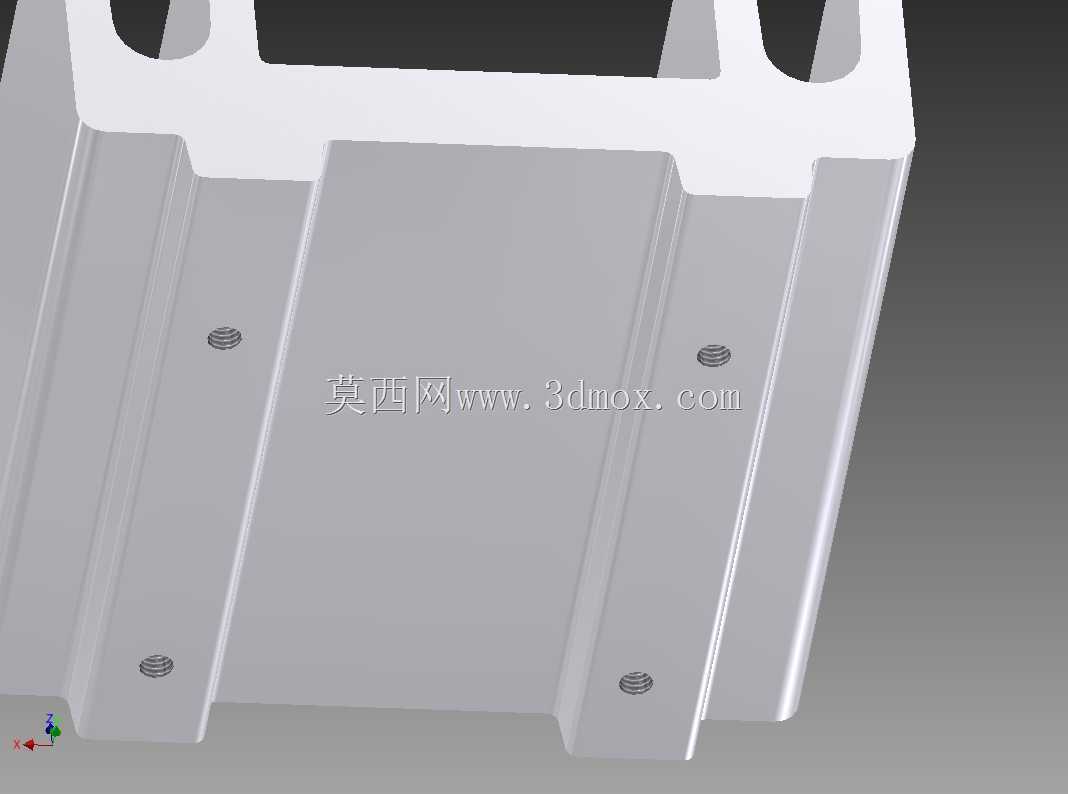

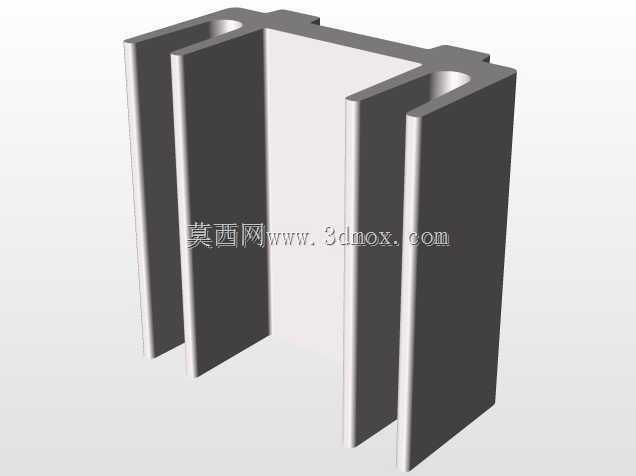

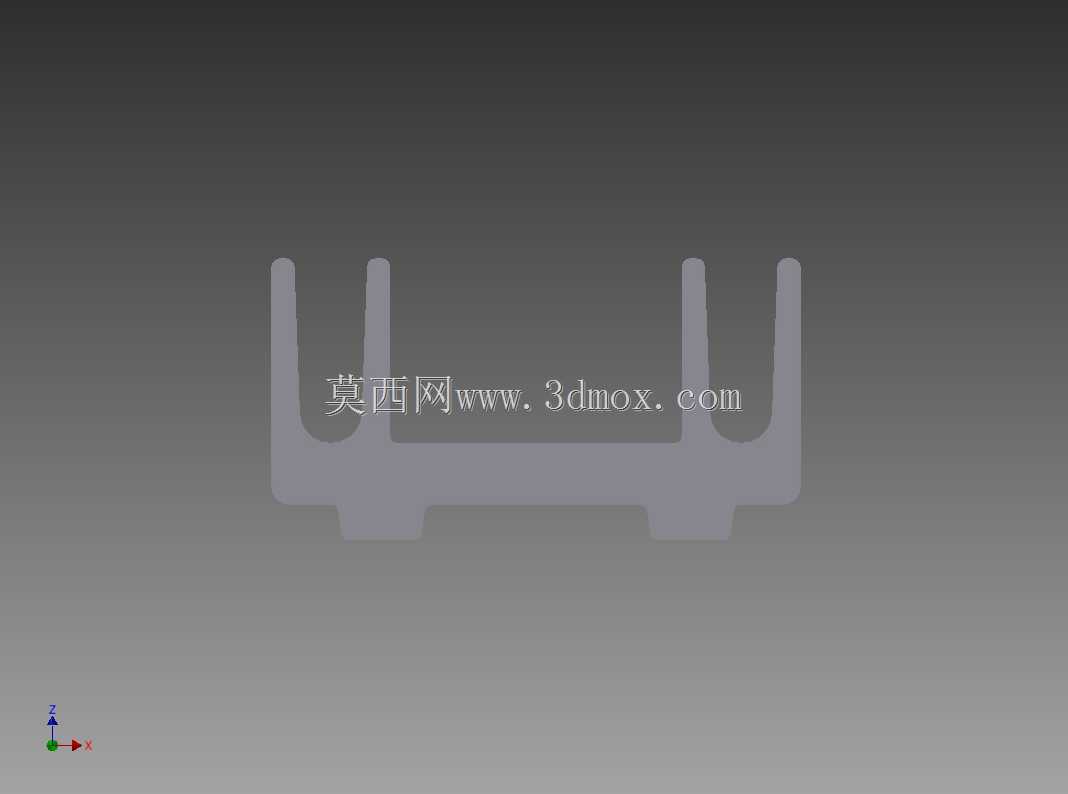

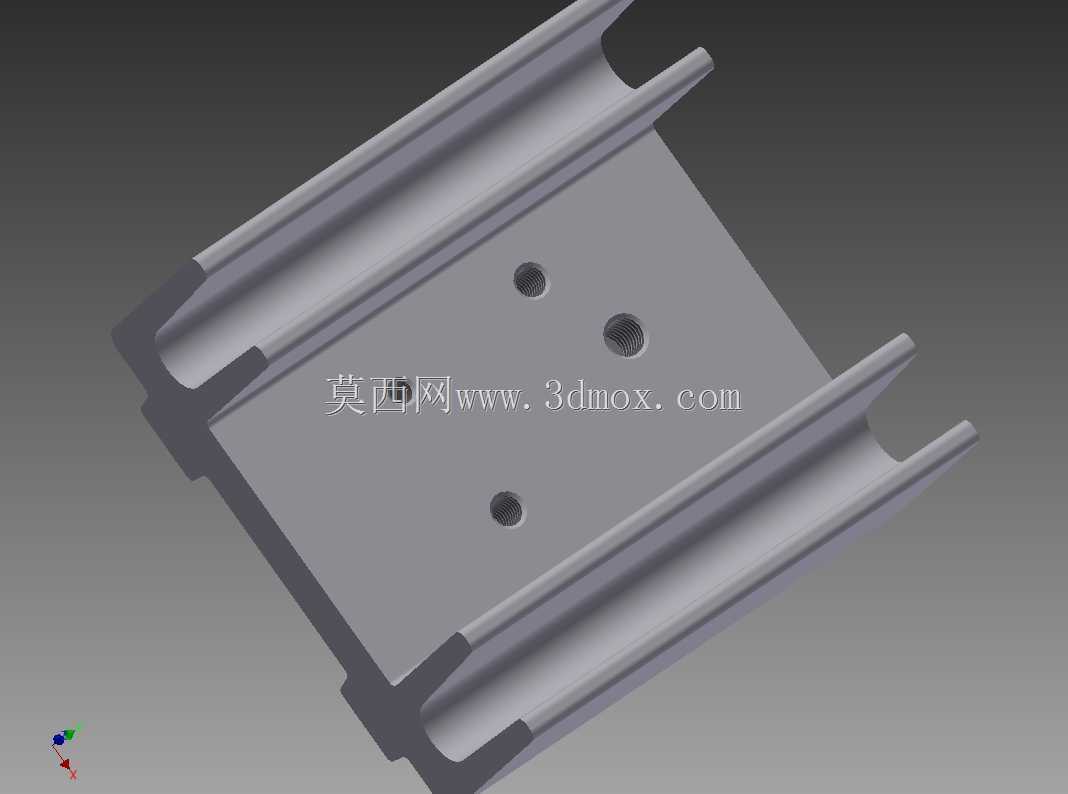

这款挤压铝型材散热构件主要面向工业半导体功率器件的热管理场景，在工业变频器、伺服驱动模块、大功率整流装置、光伏逆变单元等需要持续导出大热量的电子设备中承担核心换热作用，能够将功率元件工作时产生的集中热量快速传导分散，避免器件结温过高触发降频、烧毁等故障，保障工业电控设备在长时间满负载工况下的运行稳定性。从结构设计来看，构件采用多平行翅片一体化挤压成型的结构思路，摒弃了拼接式散热结构存在的接触热阻缺陷，基材选用导热性能优异的铝合金材质，通过挤压工艺一次成型出等间距分布的直立翅片，翅片之间预留了充足的气流流通通道，既适配自然对流散热的场景，也可配合轴流风扇实现强制风冷换热，翅片边缘做了微小的圆角过渡处理，既能够避免挤压成型过程中出现应力开裂，也能减少安装维护过程中锐边划伤的风险。构件的主体安装基座为平整的实心铝结构，安装面的平面度控制在适配功率器件安装的公差范围内，能够保证与发热元件的接触面充分贴合，配合导热硅脂或导热垫片使用时可以最大化降低界面热阻，基座两侧预留的安装孔位采用沉孔设计，安装时螺丝头不会突出构件表面，能够适配紧凑的设备内部安装空间，不会与周边的电路板、接线端子等部件产生干涉。该构件的外形尺寸为32mm×60mm×60mm，整体占用空间较小，在选型时可以根据设备内部的安装空间、发热功率大小灵活选择单组使用或者多组并排拼接使用，多组拼接时翅片的气流通道能够保持连贯，不会因为拼接导致风阻大幅上升。在实际工程应用中，这类挤压铝型材散热件的结构一致性好，批量生产时尺寸稳定性高，不需要额外做大量的二次机加工就可以直接投入装配，相比压铸类散热构件拥有更高的导热效率，相比机加工整体铣削的散热构件拥有更低的制造成本，非常适合工业电控类设备的批量配套使用。设计过程中针对翅片的厚度、间距做了匹配常规工业使用场景的优化，翅片厚度兼顾了结构强度与导热截面积需求，不会因为翅片过薄导致运输安装过程中出现弯折变形，也不会因为翅片过厚减少有效散热面积；翅片间距既保证了足够的散热表面积，也避免了间距过小导致积灰后堵塞风道的问题，能够适应工业现场多粉尘的复杂使用环境，长期使用过程中只需要定期做简单的清灰维护就可以保持稳定的散热性能。
