教学实训用遥控小型作业船结构设计

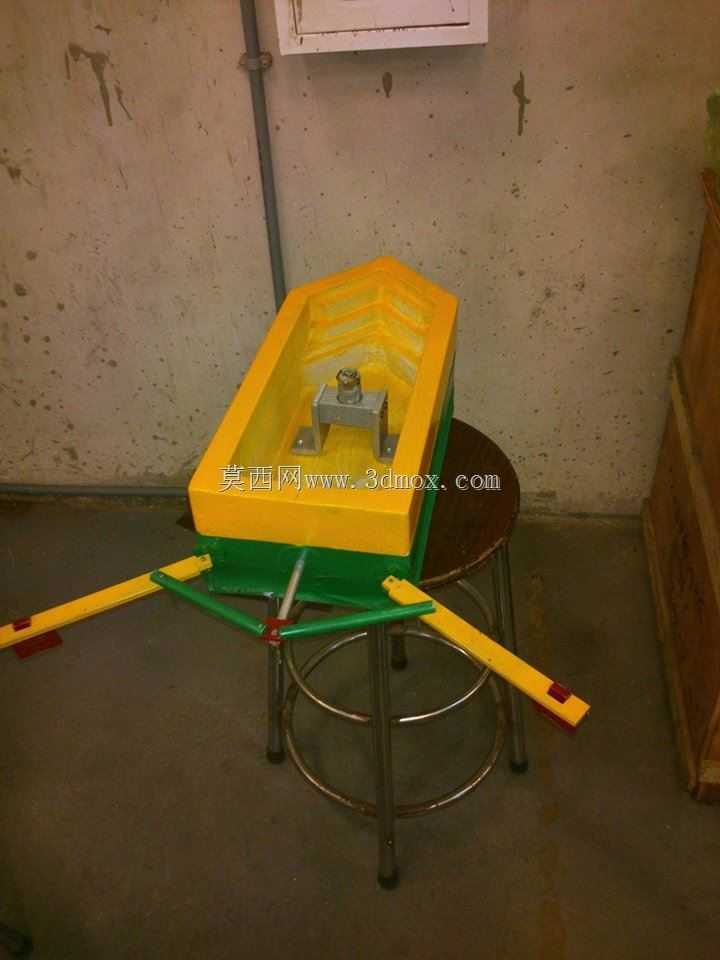

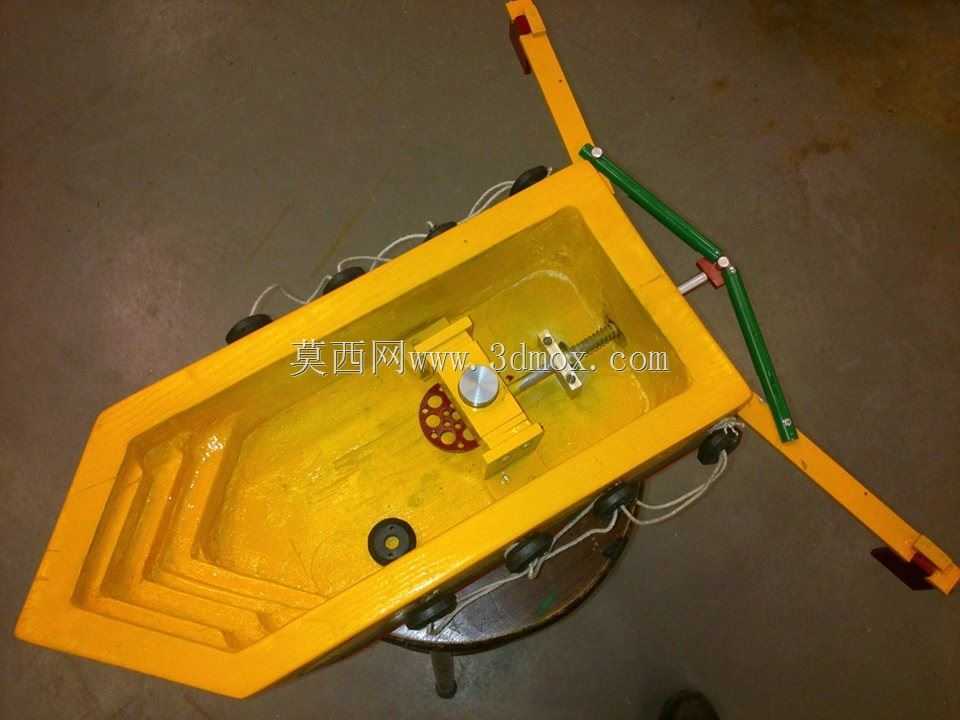

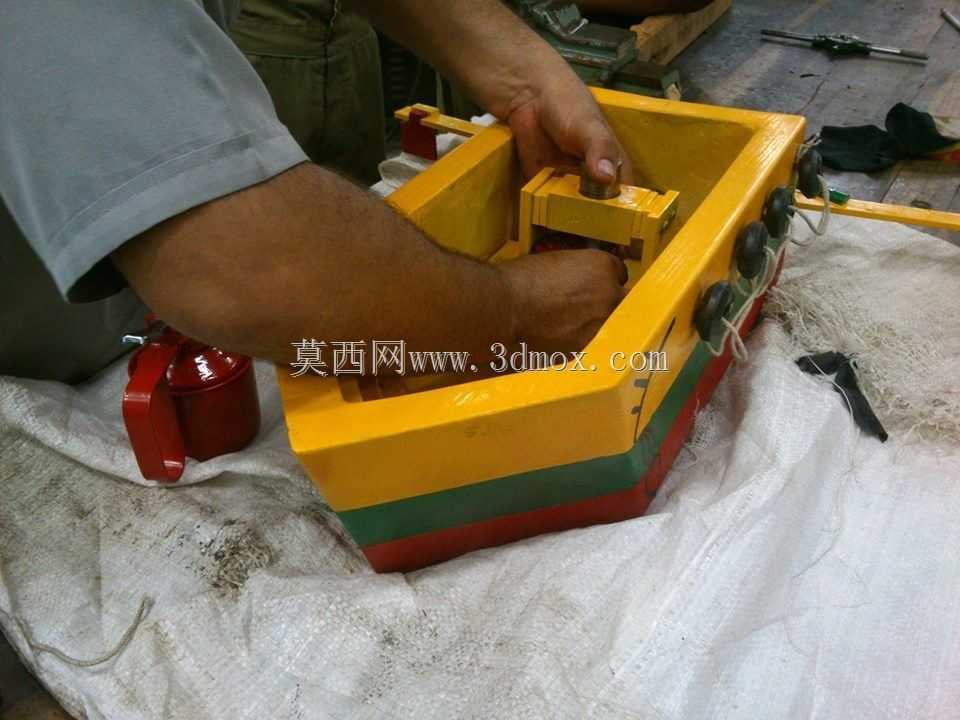

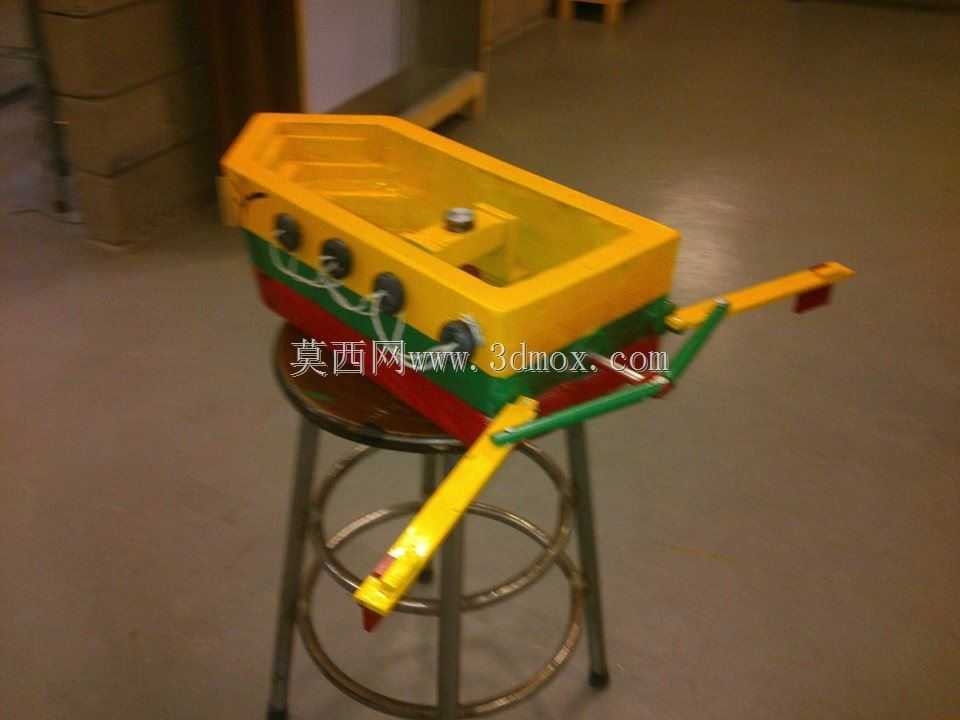

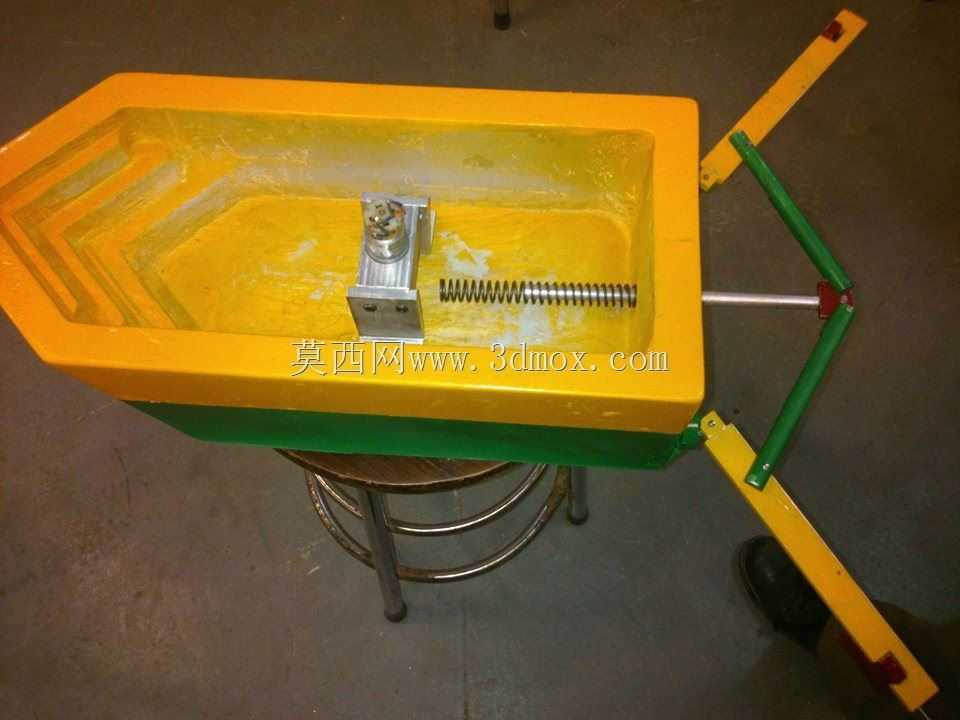

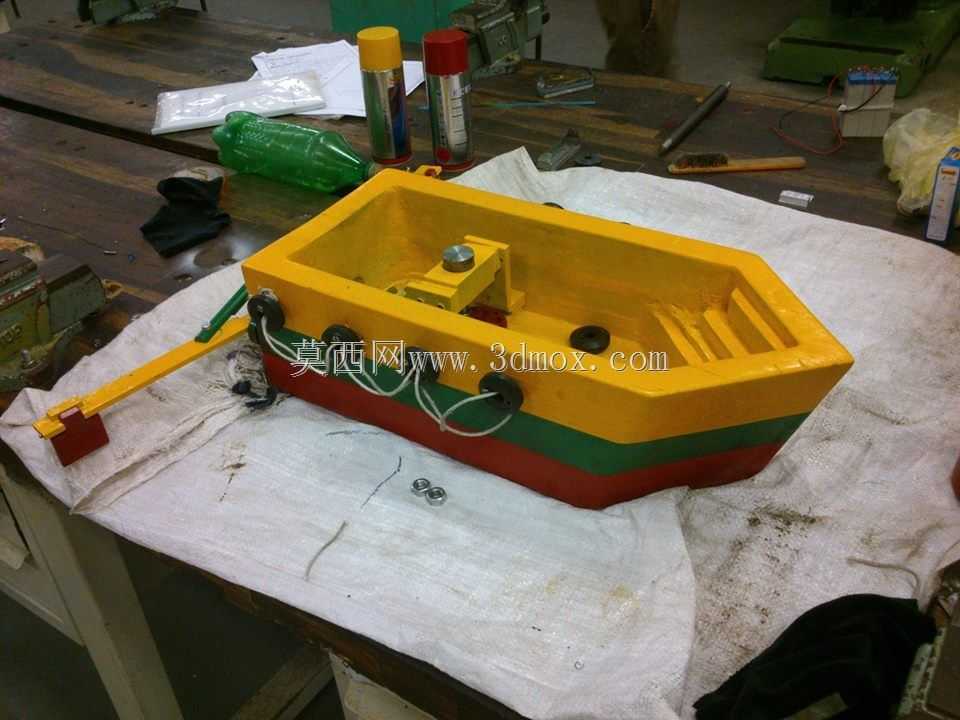

这款小型作业船的三维结构设计，最初面向院校工程实训场景开发，核心是让参与项目的学生完整走完从需求拆解、结构选型到装配验证的全流程，同时也可适配近岸浅水区小型巡检、轻质物料短途转运的实际作业需求。从功能特性来看，船体采用分舱式布局，上层黄色舱段为控制与动力安装区，预留了标准的舵机、驱动电机安装位，侧面的四个防水穿线孔做了阶梯式密封结构设计，可避免航行时水花渗入舱内损坏电路元件；下层红绿色分段为浮力储备舱，内部填充高密度闭孔泡沫，即使单侧舱体出现轻微渗漏，也能保证船体不会快速倾覆，维持基本的漂浮姿态。设计过程中优先考虑了实训场景的易加工属性，船体外壳的曲面拆分全部采用大曲率顺滑过渡，没有复杂的倒扣结构，学生既可以用3D打印制作小比例验证件，也能通过薄玻璃钢糊制、PVC板材切割粘接的方式制作全尺寸实船，不需要依赖高精度五轴加工设备就能完成船体制作。尺寸边界上，船体总长控制在600mm量级，宽度220mm，型深150mm，空载吃水深度不超过40mm，满载搭载2kg作业载荷时吃水深度也能控制在70mm以内，可在水深不低于100mm的浅滩、人工水池、城市内河缓流段正常航行，不会出现搁浅问题。船体前部预留了通用安装接口，可根据实训或作业需求快速更换摄像头支架、轻质打捞网、水质采样夹具等不同功能模块，不需要对船体主结构做二次打孔修改。动力布局采用双电机差速转向方案，省去了传统船模复杂的舵系传动结构，既降低了学生装配调试的难度，也减少了水下转动部件的密封点，降低长期使用的漏水故障概率。船体顶部的舱盖采用卡扣式快拆设计，不需要额外工具就能掀开，方便学生调试内部电路、更换电池，舱盖边缘做了一圈凸起的挡水边，配合橡胶密封条可阻挡航行时溅起的水花进入舱内。在结构强度校核阶段，船体外壳壁厚设置为3mm，舱段内部的横向加强筋间距控制在80mm，即使学生实训过程中出现轻微碰撞、岸边搁浅剐蹭，也不会出现船体开裂的问题，同时整体重量控制在1.2kg以内，单人即可轻松搬运，适合教学场景下的频繁转运、下水调试操作。
