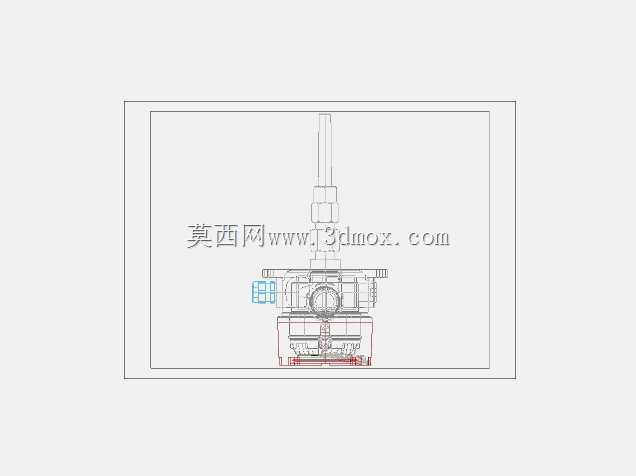

工业温度转换器剖面结构三维建模

在工业过程控制的现场工况里，这类温度转换部件常被集成在工艺管路、换热机组、反应容器的测温点位上，承担着把前端温度传感元件采集的物理信号转换为控制系统可识别的标准传输信号的作用，是温控回路里衔接现场传感端与中控系统的关键衔接部件。从结构剖面能看到，整体采用上下分段式的装配逻辑，下部是与工艺介质接触的感压测温腔体，腔体做了密封承压设计，可适配常规工业管路的公称压力等级，侧壁预留的侧接接口可直接对接工艺管道的取源口，不需要额外加装过度转接件，能减少现场安装的密封泄漏点。上部是信号转换与接线腔体，内部集成了信号调理、电路转换的相关组件，顶部伸出的接线柱结构可直接对接现场的防爆穿线管或者信号线缆，腔体衔接处做了阶梯式的密封止口，能满足工业现场的防尘防水防护要求。设计阶段首先考虑的是现场安装的兼容性，底部安装法兰的螺栓孔位按照通用工业取源部件的安装尺寸做了适配，不管是直接焊接在工艺管道上，还是通过法兰对接预装的测温底座，都能直接匹配，不需要二次修改安装接口。内部流道的设计做了圆滑过渡，避免介质在腔体内形成滞留死区，保证测温元件能实时接触到流动的工艺介质，减少温度检测的滞后误差，同时腔体壁厚按照承压工况做了等强度校核，在介质冲击、温度交变的工况下不会出现应力集中开裂的问题。上部的接线腔预留了足够的接线空间，现场施工时不需要额外扩腔就能完成线缆压接、屏蔽层接地的操作，腔体外部的防滑结构也方便现场运维人员徒手拆装端盖，不需要借助专用工装就能完成内部元件的检修更换。整体外形的径向尺寸控制在常规取源部件的安装边界内，不会和周边的管路、保温层产生安装干涉，轴向长度也兼顾了测温元件的插入深度要求，保证感温端能处于管路介质的流道中心区域，避免管壁温度对检测精度造成干扰。
