城市地下变电站出入口及地面配套结构

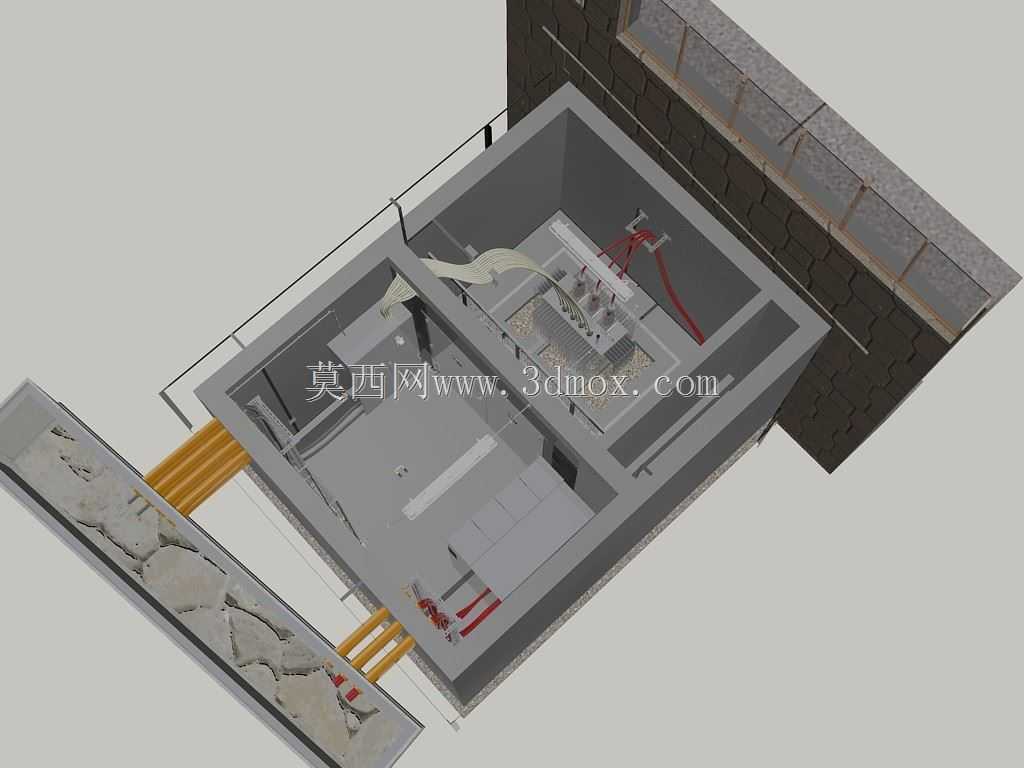

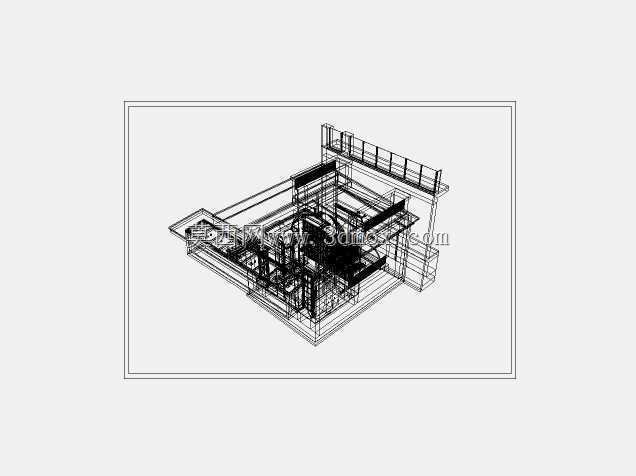

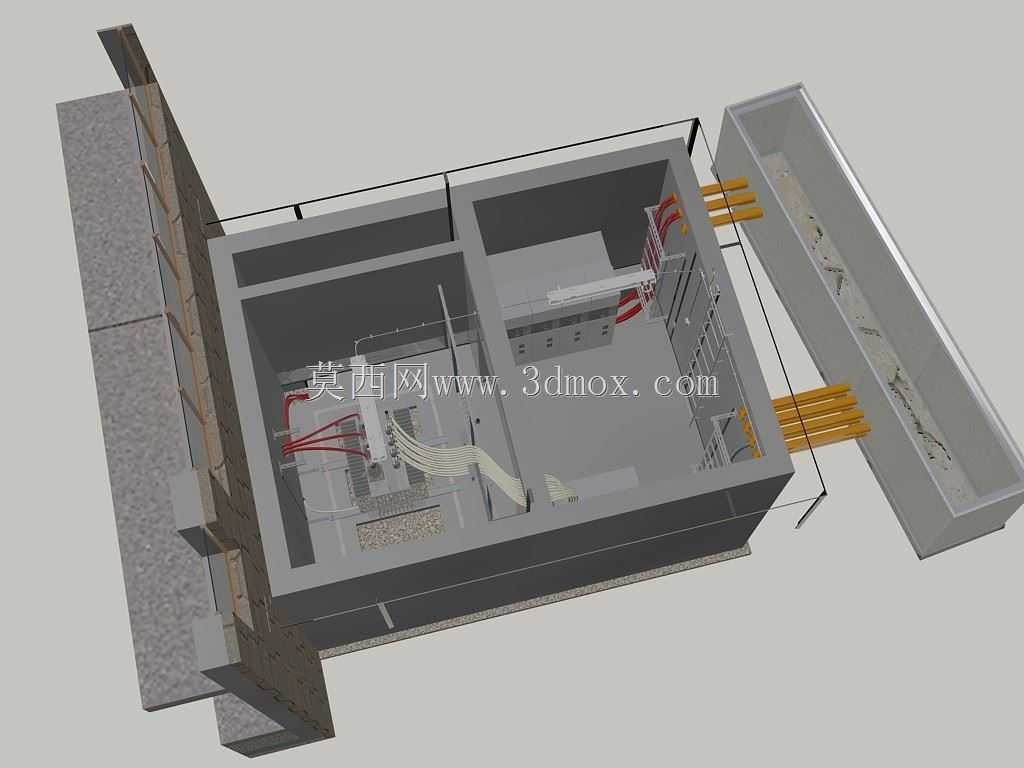

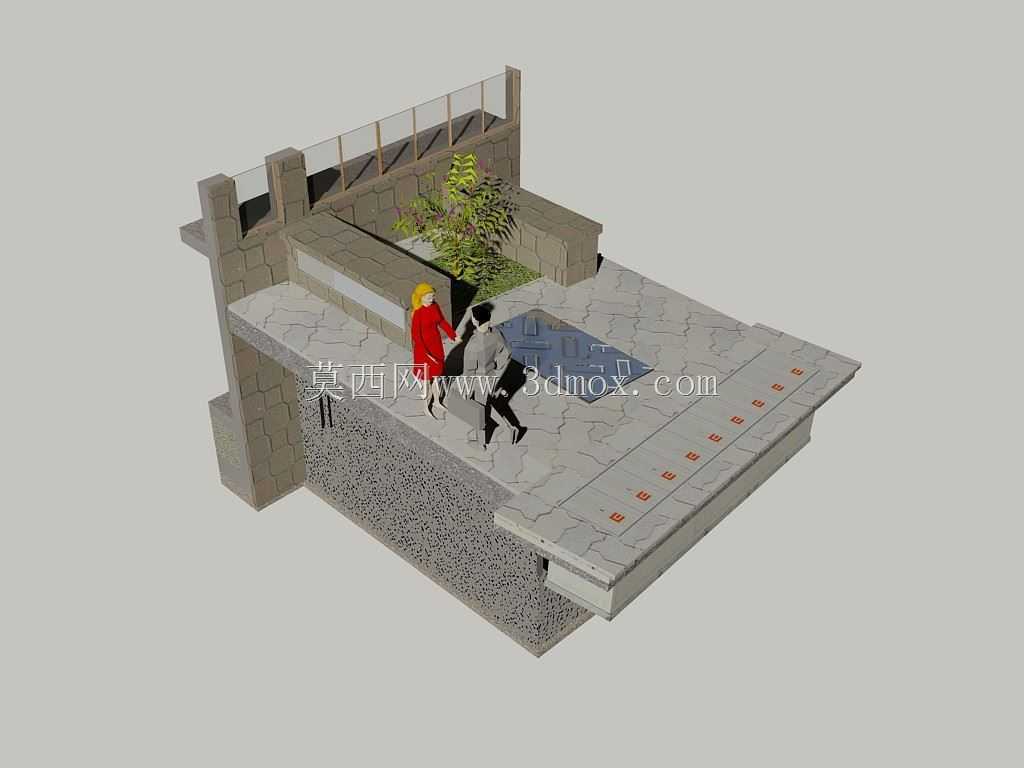

该模型还原了城市建成区地下变电站的地面出入口及上部配套结构，这类设施多设置在城市公共绿地、道路侧方或建筑退界区域，核心作用是在不占用地面核心建设用地的前提下，为地下变电设备提供人员进出通道、通风散热路径以及设备检修的吊装作业面。从结构设计来看，地面部分采用了与周边铺装协调的石材纹理面层，边缘设置了带镂空的混凝土挡墙，既可以阻挡地面杂物、雨水倒灌进入地下站体，镂空段又能满足地下设备层的自然通风需求，挡墙高度控制在成年人腰际位置，不会对周边行人视线造成遮挡，同时兼顾了安全防护作用。出入口旁预留的绿化种植区，是城市市政设施景观化处理的典型设计，通过低矮灌木弱化变电设施的工业感，让其融入周边公共环境。地面铺装区域预留的长条形红色标识块，是地下电缆走向的地面警示标识，可避免后续市政施工开挖时误触高压线缆，铺装下方的结构层做了加厚处理，能够满足小型检修设备临时通行的荷载要求。设计过程中，首先要明确地下站体的顶板标高，以此反推地面结构的完成面高度，确保出入口台阶与周边人行道平顺衔接，不存在高差绊脚的问题；其次要核算挡墙的抗倾覆性能，尤其是出入口侧边的挡墙，需要承受外侧回填土的侧压力，配筋时要在墙根位置做加强处理；通风口的镂空尺寸经过反复校核，既要保证通风面积满足变压器散热的风量要求，又要控制缝隙宽度避免鼠类等小动物进入站体引发电气故障。从安装边界来看，地面结构的外轮廓需要与地下站体的外墙边线对齐，向外延伸的铺装范围要覆盖站体顶板上方的全部区域，避免雨水顺着结构缝隙渗入地下，绿化种植区的覆土厚度控制在30厘米以内，防止过重荷载对地下站顶板造成额外压力，出入口的台阶宽度预留了1.2米的通行空间，能够满足检修人员携带工具进出以及小型设备部件的转运需求。这类地下变电站主要服务于城市核心区的商业、居住地块供电，相比地面箱变，它将主变、高低压柜等核心设备全部置于地下，地面仅保留必要的出入口和通风结构，大幅降低了变电设施对城市景观的影响，同时地下恒温的环境也能减少外界温度变化对变压器运行效率的影响，延长设备使用寿命。建模时对地面铺装的分缝、挡墙的混凝土肌理、人物比例都做了写实还原，能够直观呈现设施建成后的实际尺度，可用于市政供电方案汇报、周边景观协调设计参考以及施工交底的可视化辅助。
