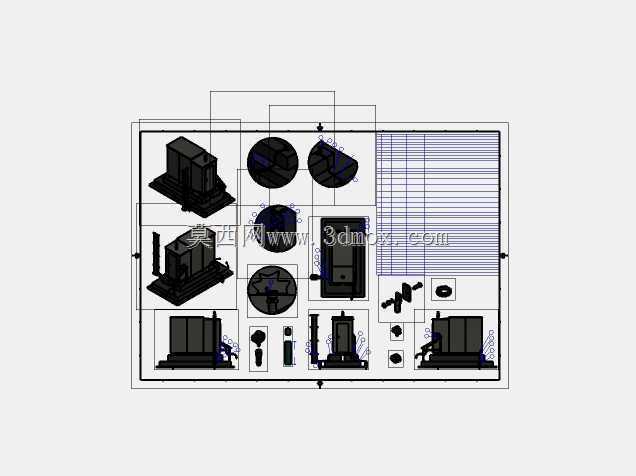

高压变电站接地中性点电阻装置结构设计

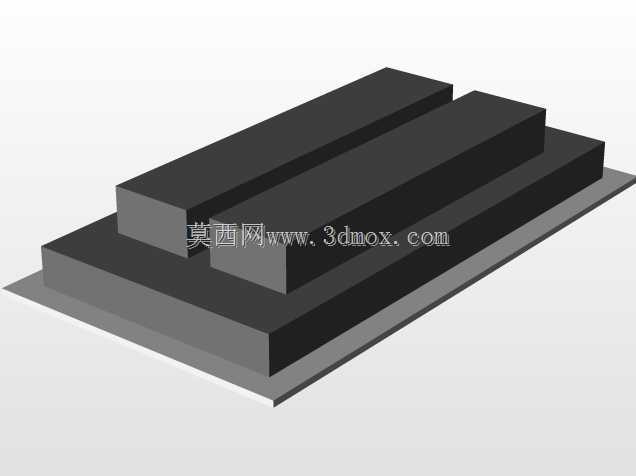

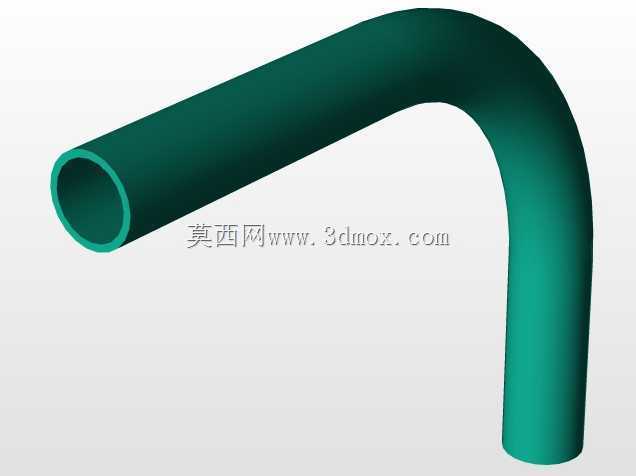

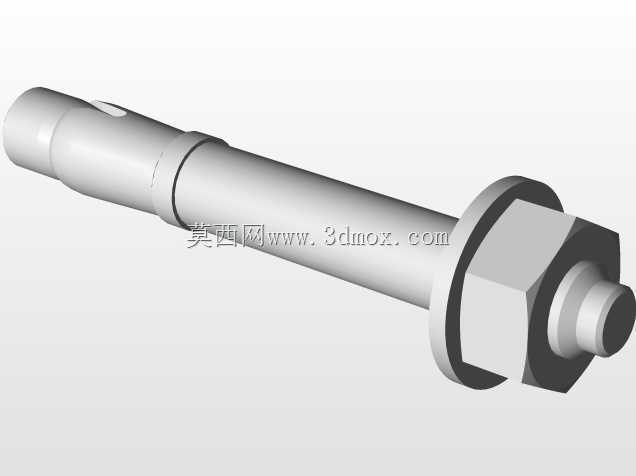

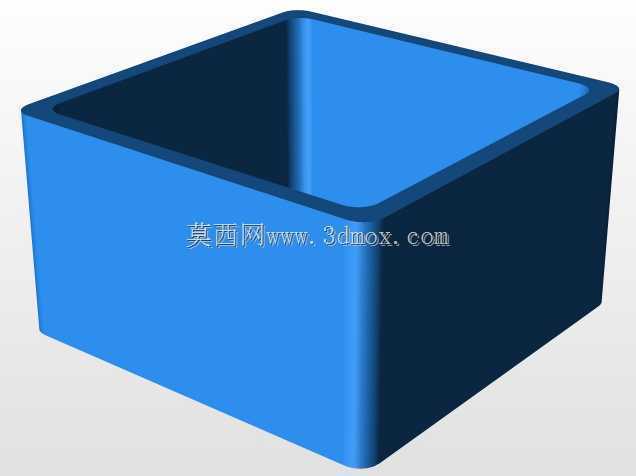

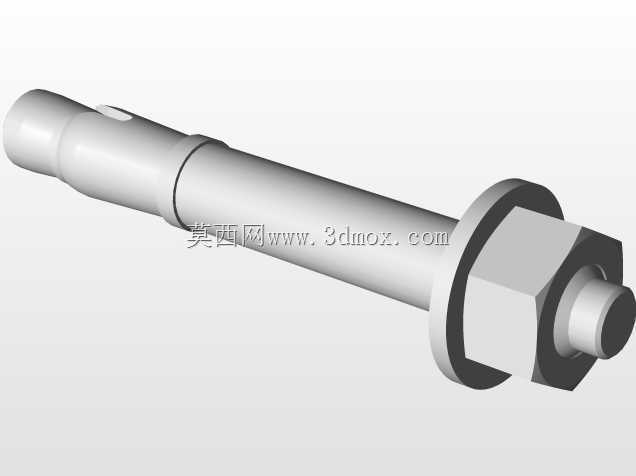

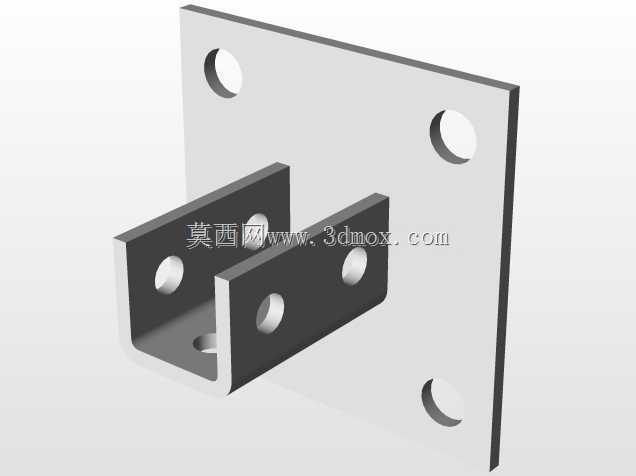

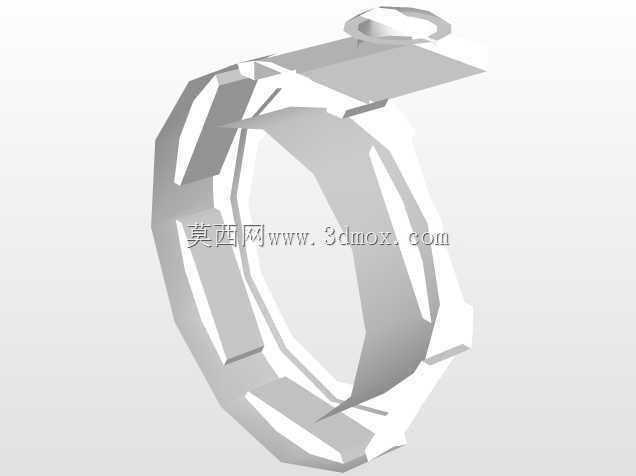

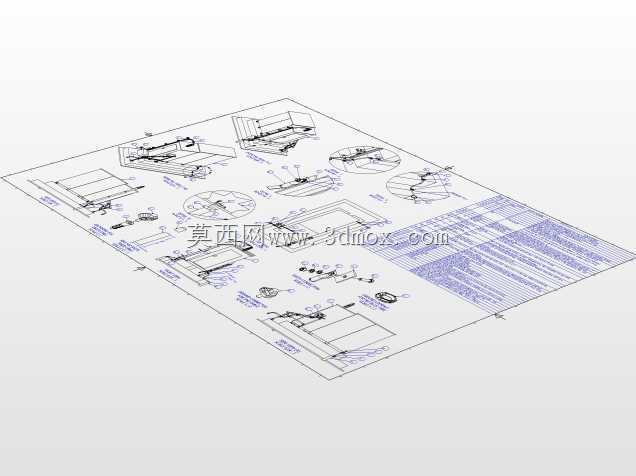

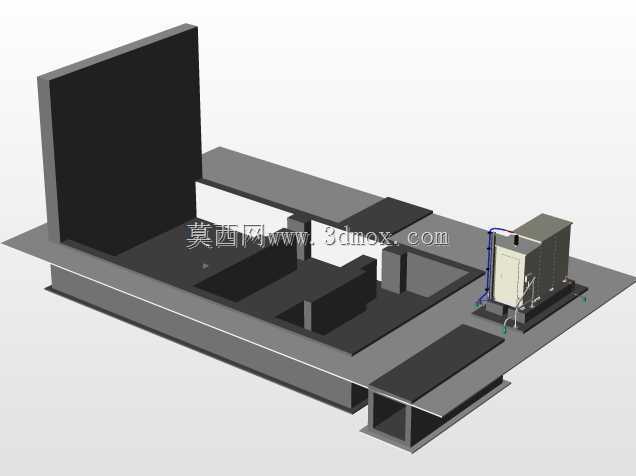

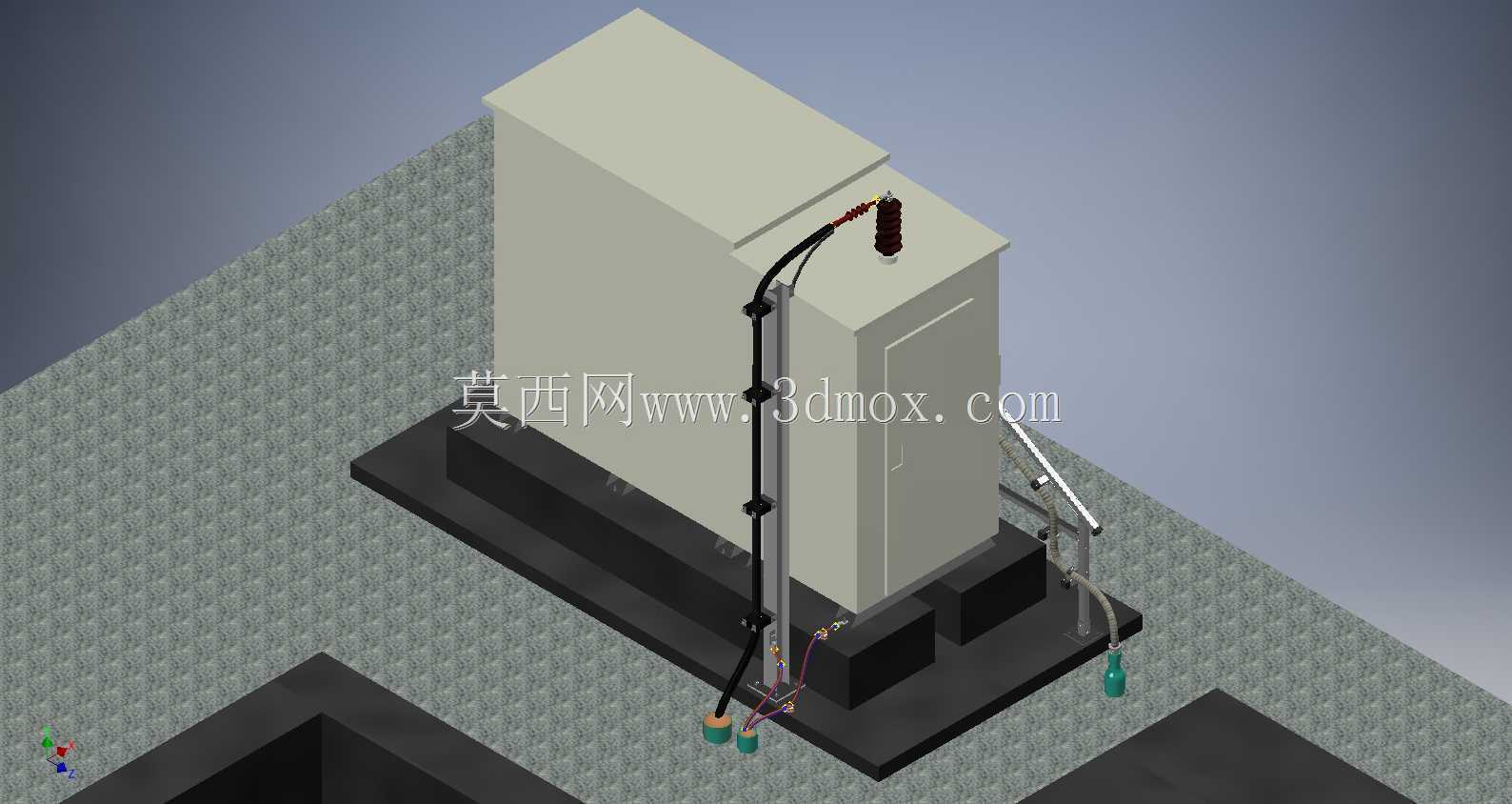

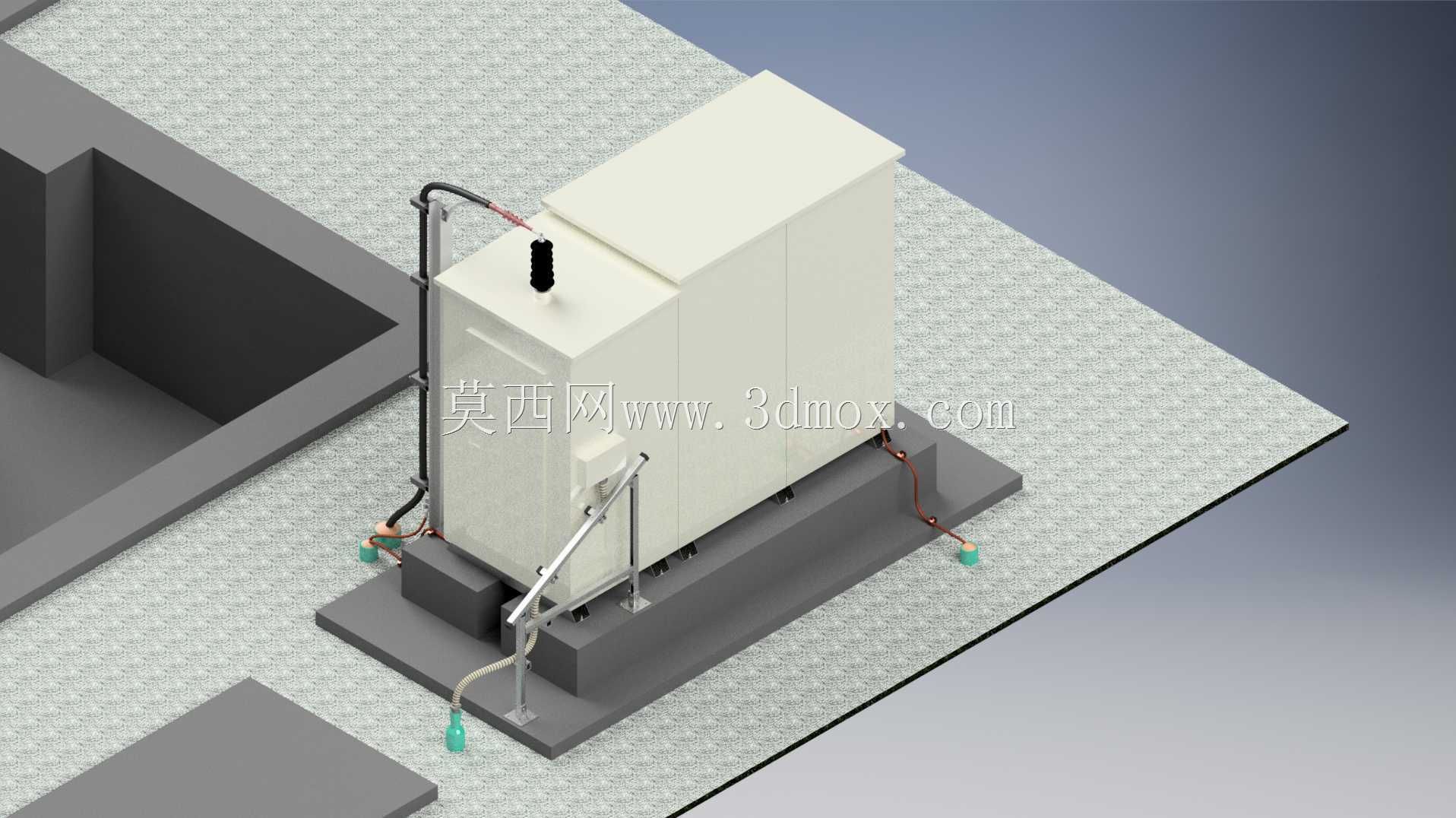

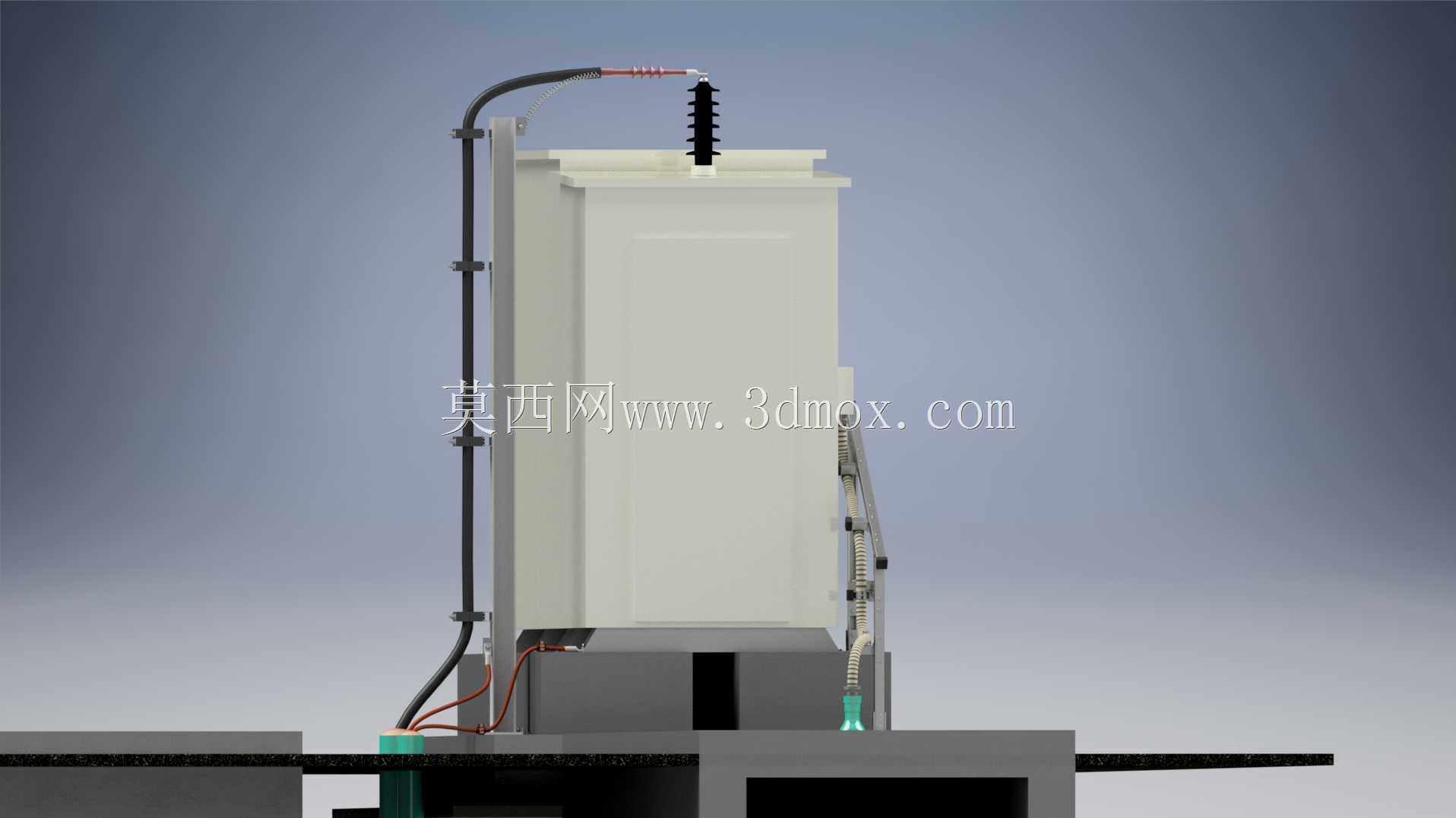

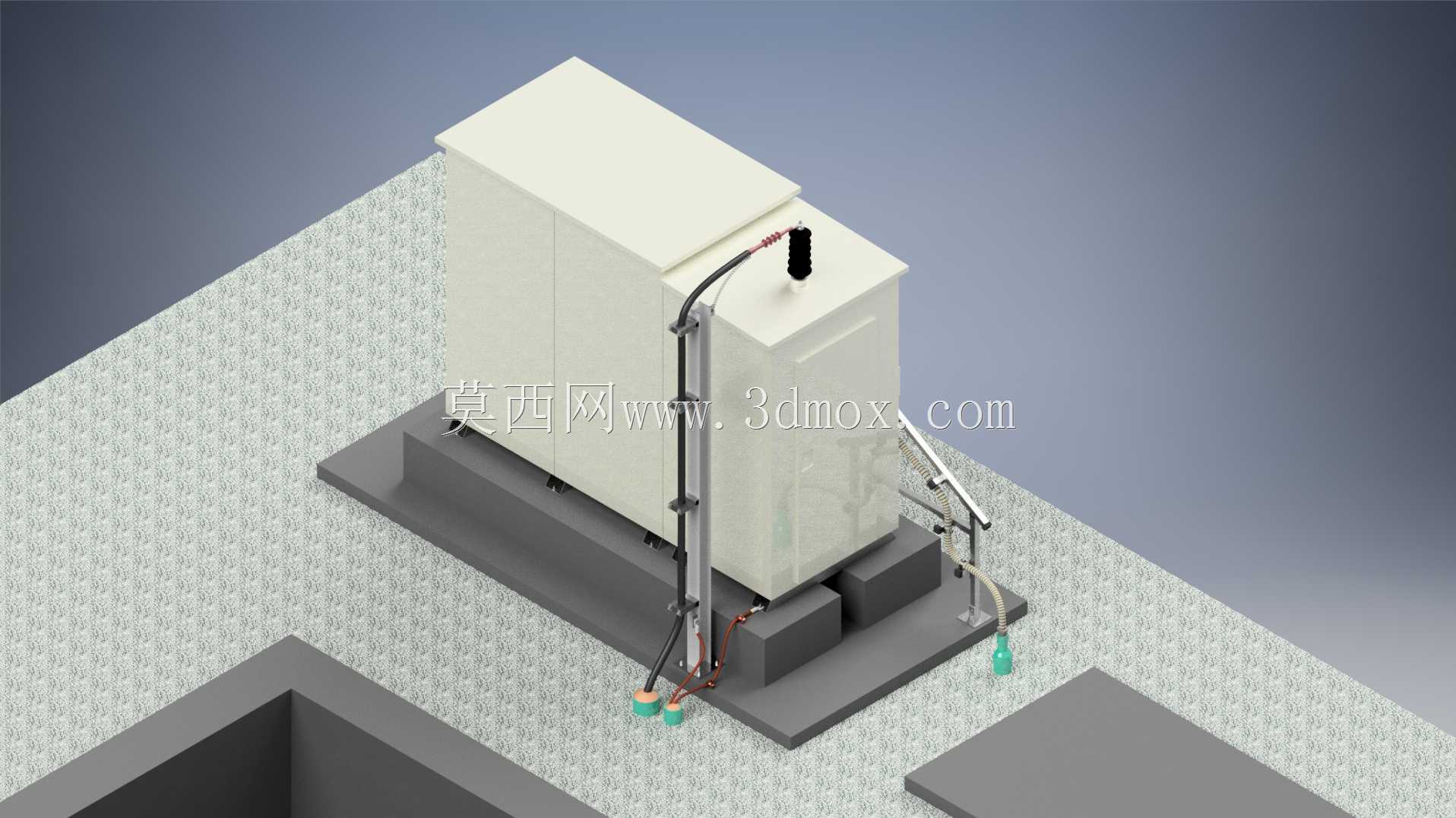

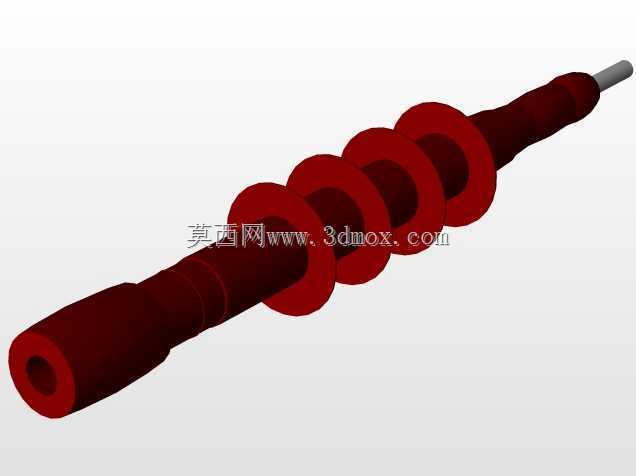

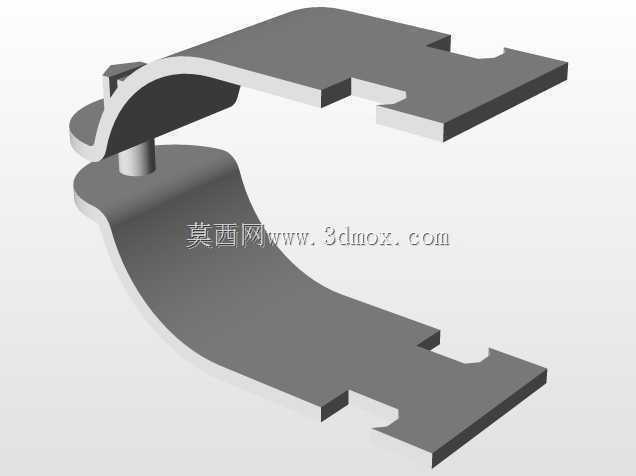

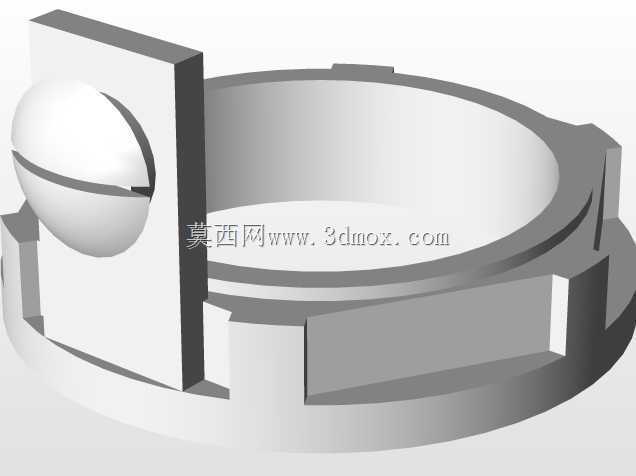

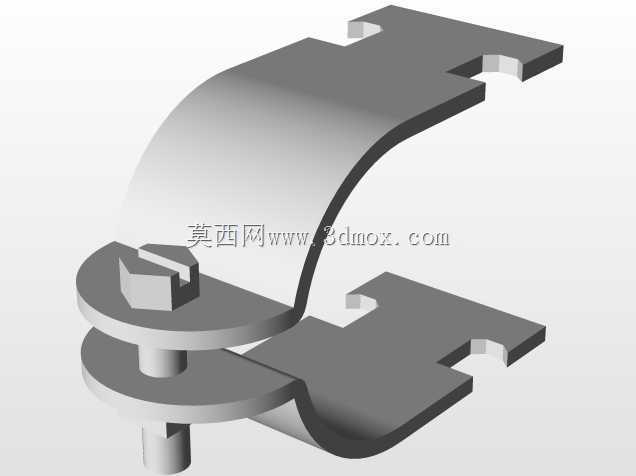

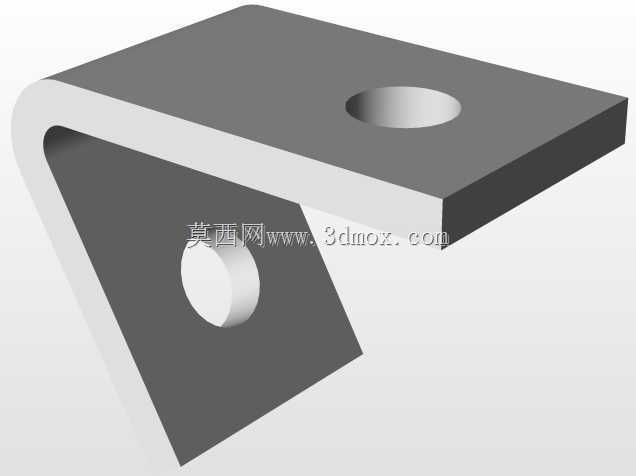

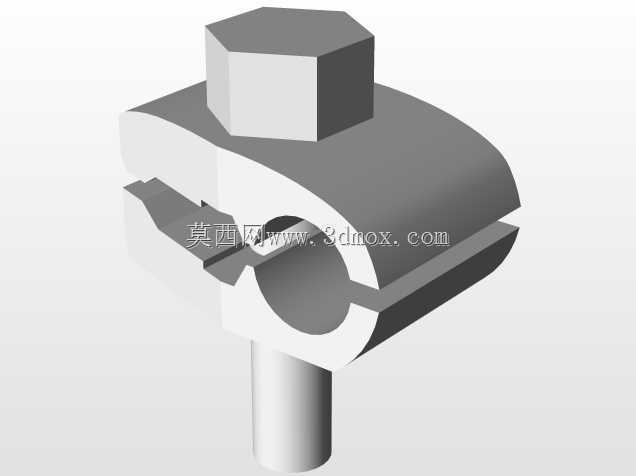

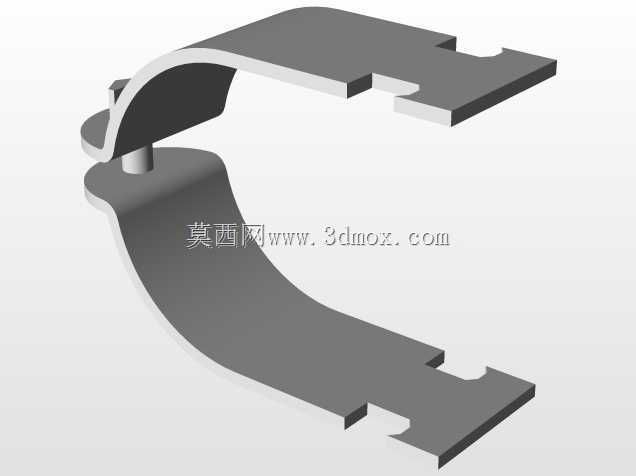

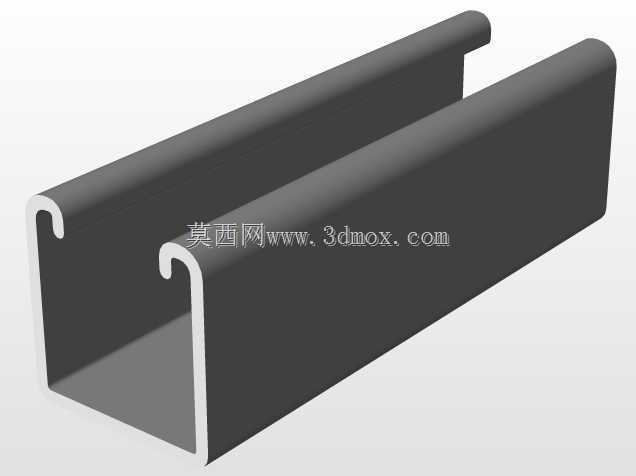

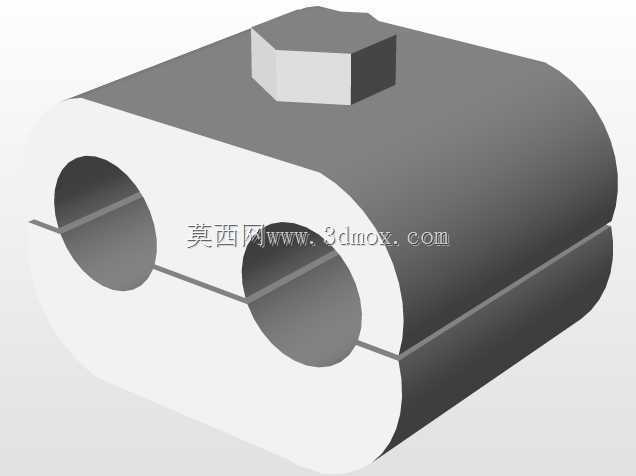

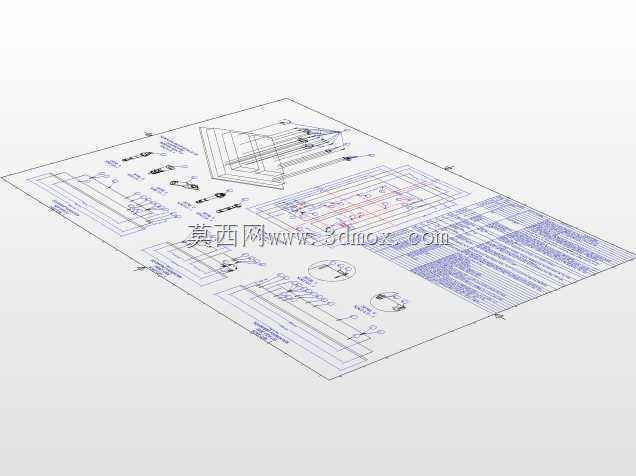

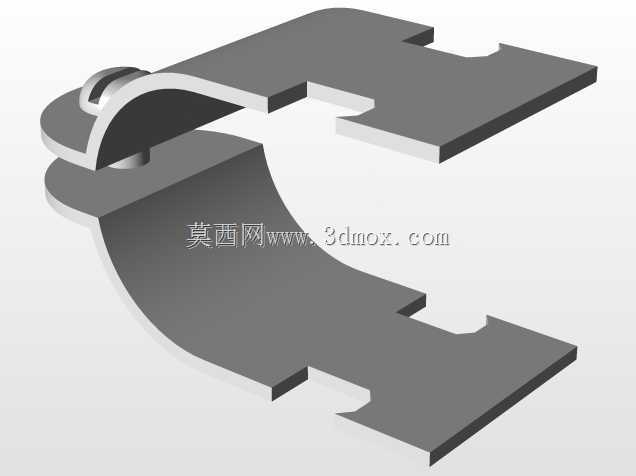

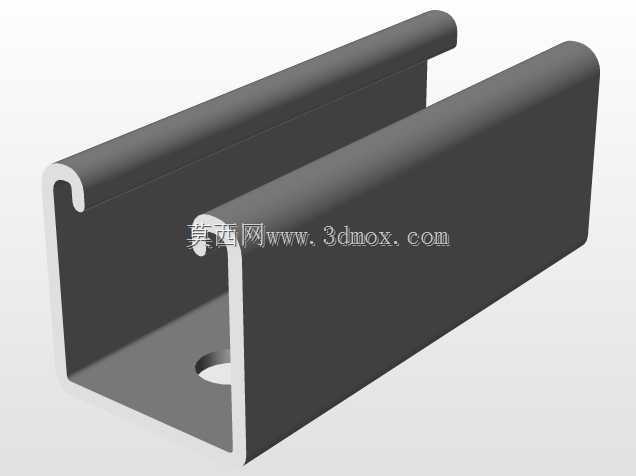

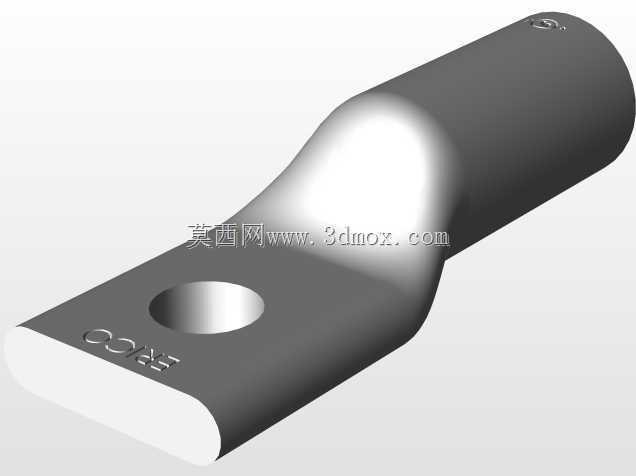

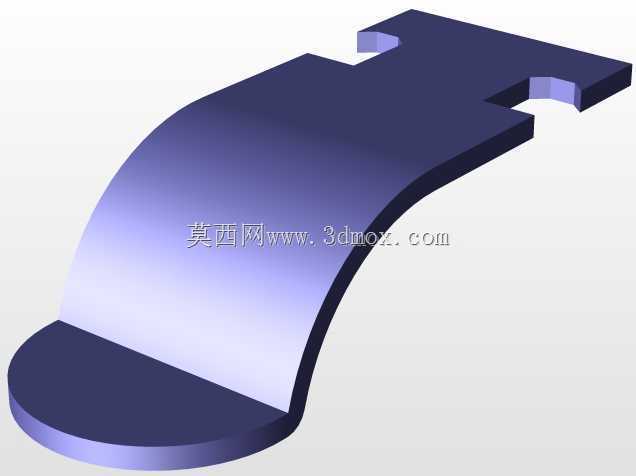

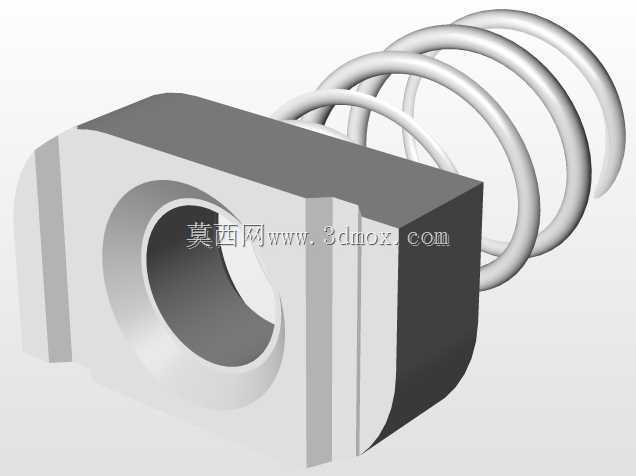

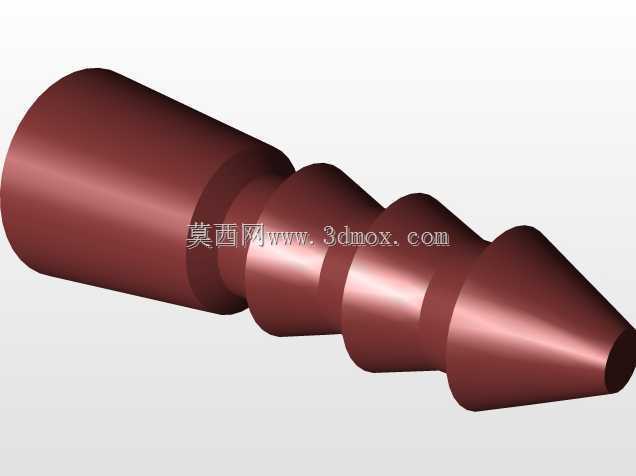

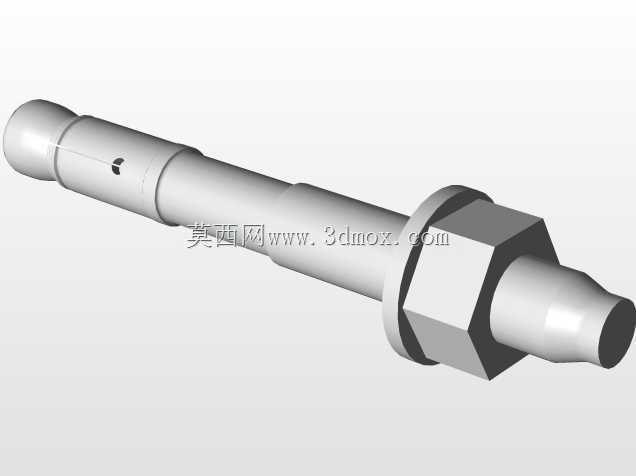

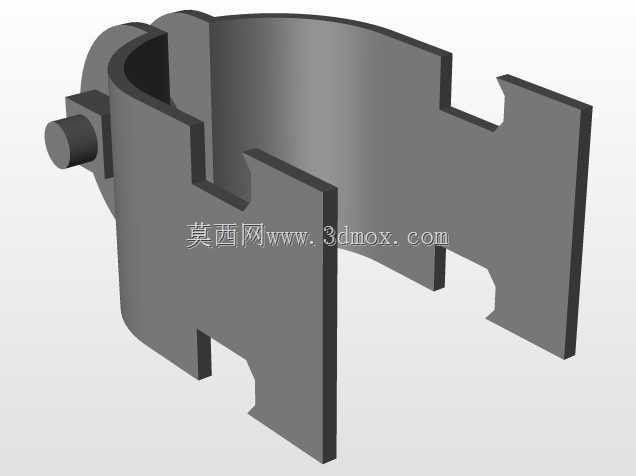

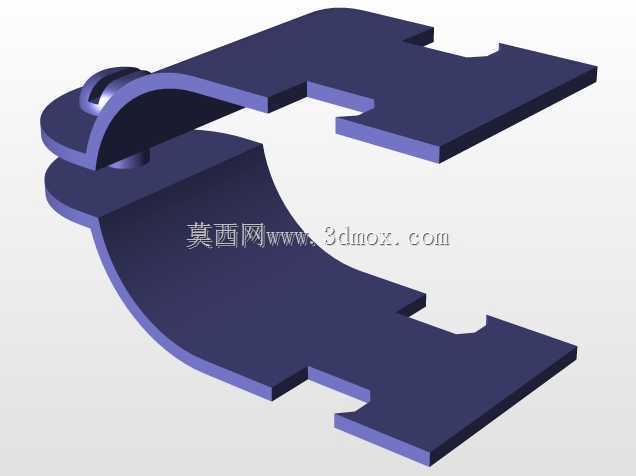

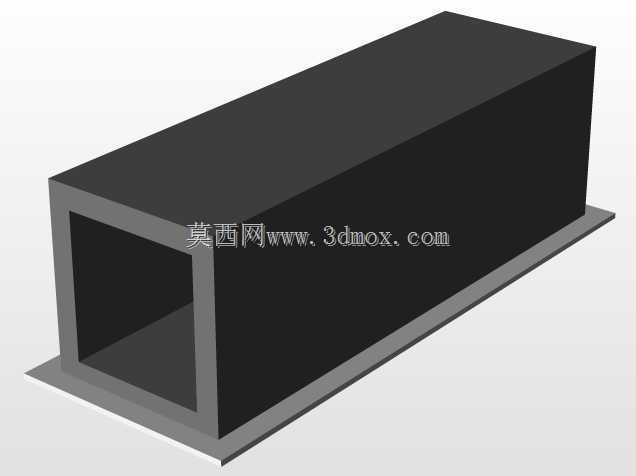

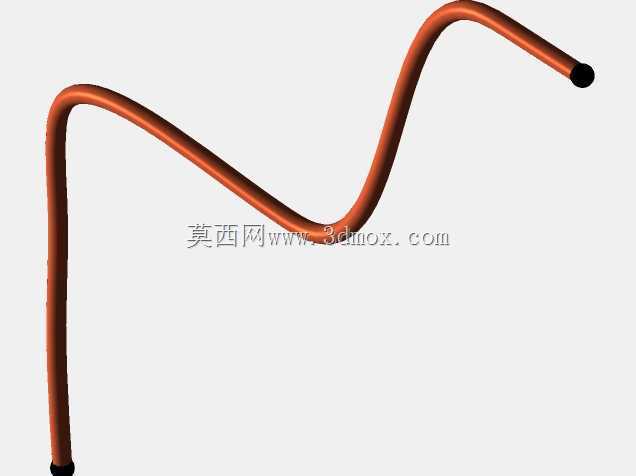

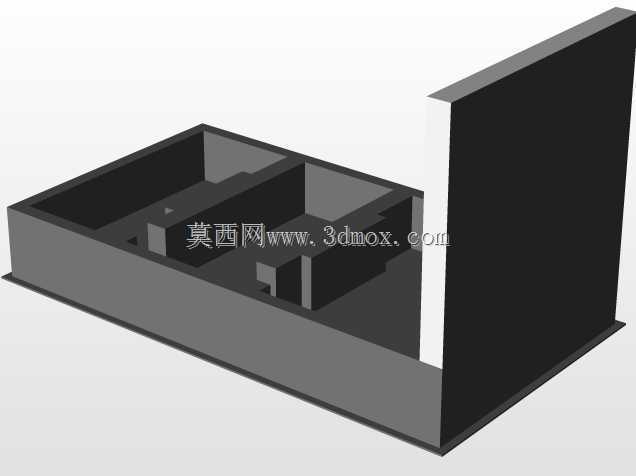

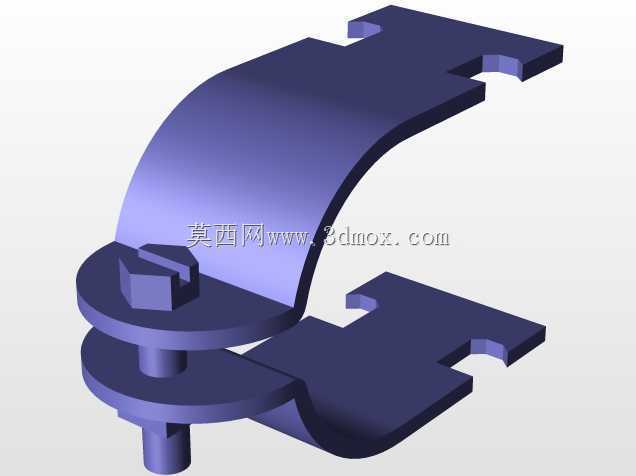

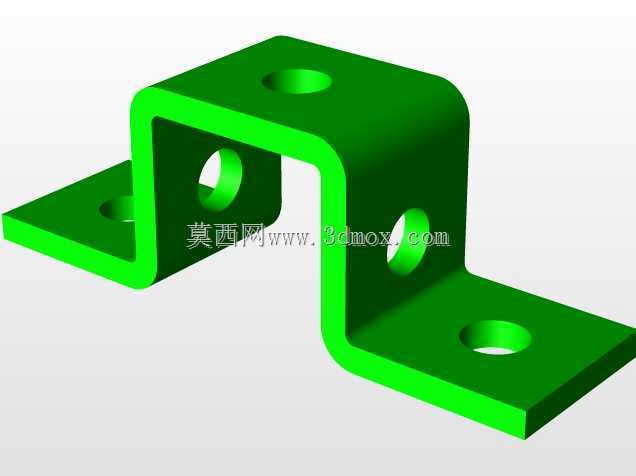

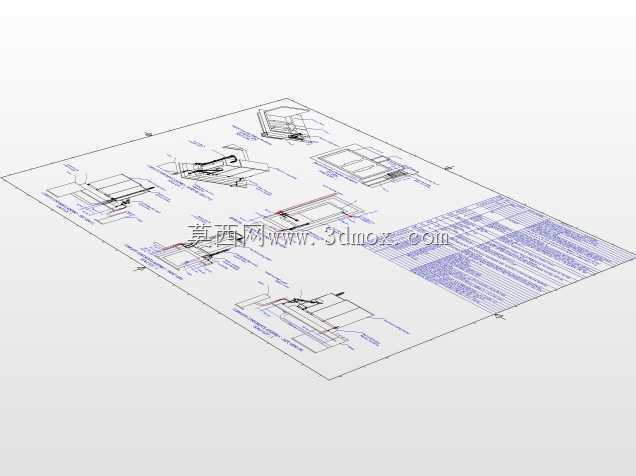

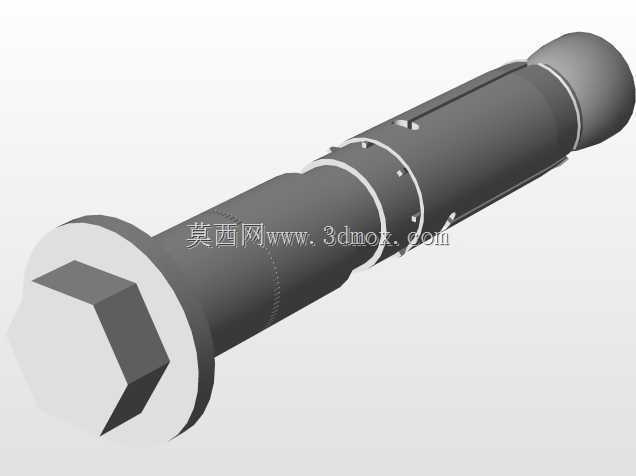

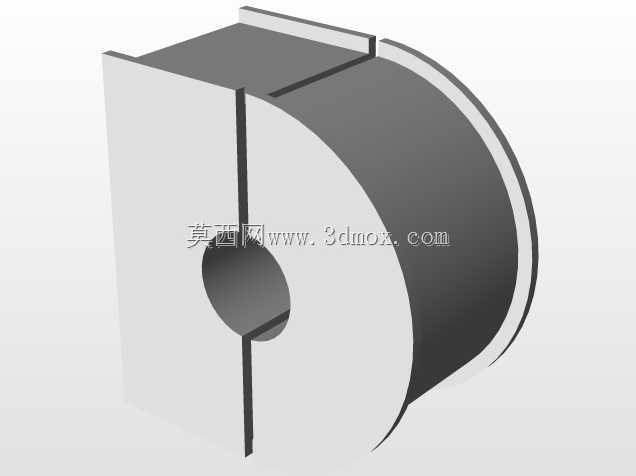

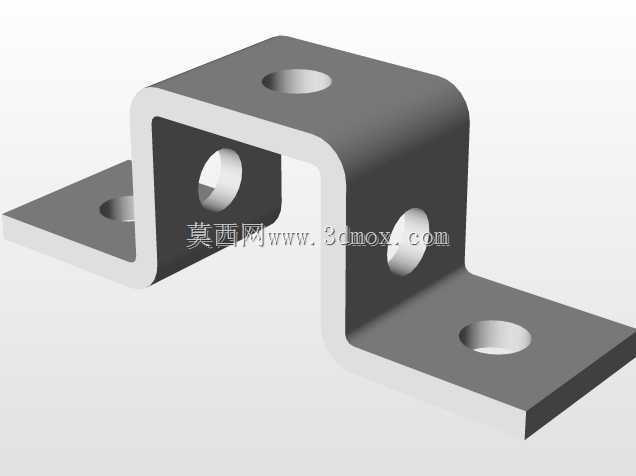

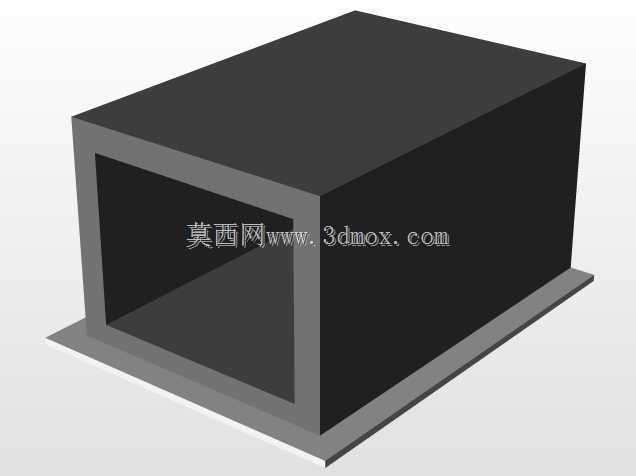

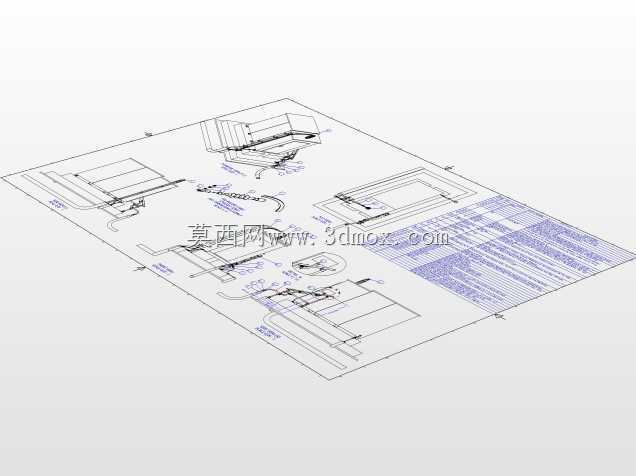

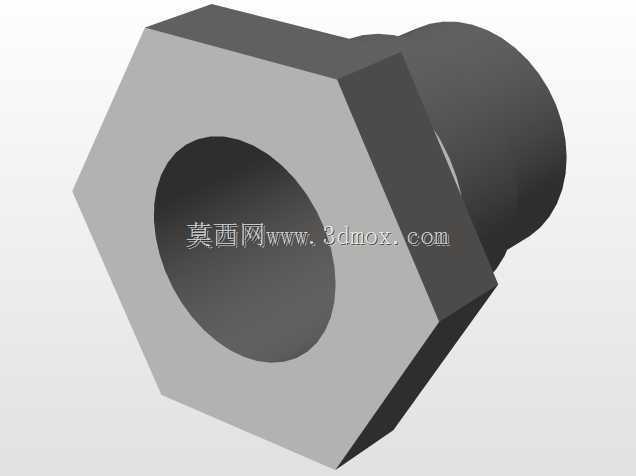

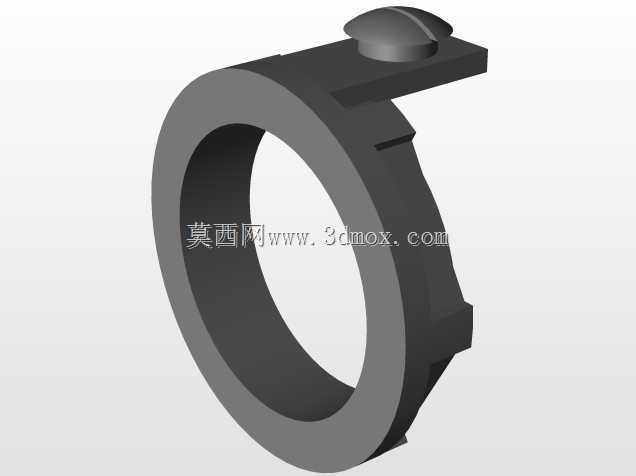

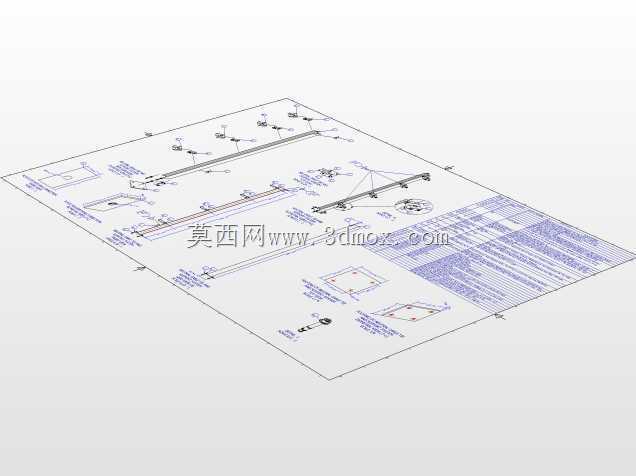

在6kV-66kV电压等级的变电站配电系统中，接地中性点电阻装置是保障电网稳定运行、限制故障电流的核心配套设备，这套三维结构完整还原了现场落地安装的实体设备形态，可直接用于变电站布置仿真、设备安装交底、结构优化参考。从实际应用场景来看，这类电阻柜多布置在变电站主变附近的户外或半户外场地，紧邻中性点引出套管位置，缩短高压引线长度以降低线路感抗对限流效果的影响，安装基础采用高出地面的混凝土支墩，避免雨季地面积水浸泡柜体底部，预留的电缆穿管孔位对应接地引下线、二次信号线缆的敷设路径，和现场土建施工的预留点位完全匹配。设备主体采用封闭式柜型结构，外壳选用冷轧钢板折弯焊接成型，表面做户外防腐喷塑处理，柜体侧面预留检修门，方便运维人员定期检查内部电阻元件、绝缘支撑件的老化状态，顶部伸出的高压套管采用瓷质绝缘结构，直接对接变压器中性点引出的硬母线，套管与柜体顶板之间加装密封胶圈，防止雨水渗入柜内引发绝缘故障。设计阶段优先考虑了限流参数匹配性，内部电阻元件采用栅格状合金电阻片堆叠组装，通过绝缘螺杆固定在柜内安装架上，电阻片之间预留足够的散热间隙，保证单相接地故障发生时，电阻器能在规定时间内承受故障电流的热冲击而不发生熔毁、绝缘击穿问题，同时将故障过电压限制在设备绝缘允许范围内，避免电压互感器、避雷器等配套设备出现绝缘损坏。柜体外部的布线结构完全还原现场实际走线，高压引线采用绝缘护套包裹的多股铜绞线，通过固定卡子沿柜体侧壁垂直敷设，下端分别连接内部电阻端头与接地网引出端，接地端预留的接线端子可直接与变电站主接地网的镀锌扁钢可靠焊接，连接位置做防腐处理。从安装边界来看，整套设备的底座安装孔位间距、柜体外形尺寸、套管伸出高度、外部管线的弯曲半径都严格遵循电力行业安装规范，建模时还原了底部支墩的高度、周边绝缘地坪的铺设范围，在做变电站整体三维布置时，可直接套用该模型校验设备与周边架构、其他柜体的安全净距，核对高压引线的走线弧度是否满足带电距离要求，避免后期施工出现管线碰撞、安全距离不足的问题。柜体侧面预留的二次接线端子排位置，可对接温度监测、电流监测的二次线缆，方便后台实时采集电阻器的运行状态，故障时及时发出告警信号，这套模型把这些细节结构都做了还原，没有省略现场实际存在的安装附件、走线结构，能帮助设计人员快速完成变电站中性点设备的布置校核，也可作为新入职设计人员熟悉这类设备结构的直观参考。
