电动伺服线性致动器三维设计模型

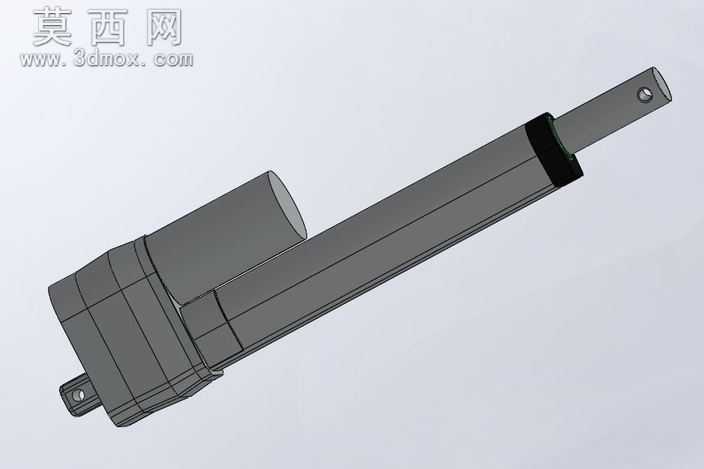

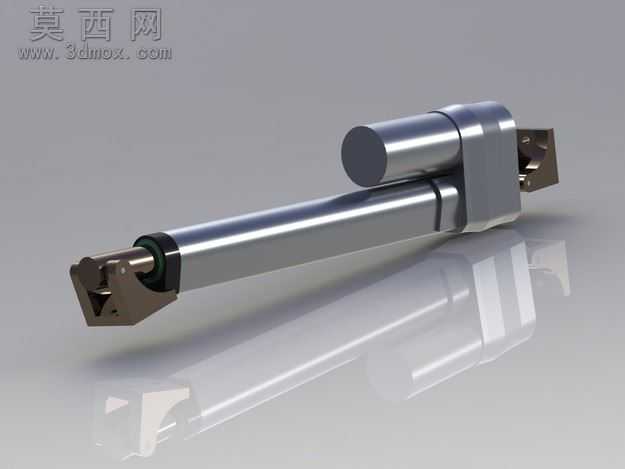

本线性致动器模型为参照商用伺服电动推杆实物完成的三维复刻设计，建模过程中严格遵循实物的外部轮廓比例与装配逻辑，完整还原了产品的整体结构特征。模型整体分为驱动电机舱、传动箱体、伸缩推杆三个核心功能段，建模阶段首先通过基准面定位确定各部件的同轴度与安装位置，对电机舱的多段阶梯外壳做了抽壳与圆角过渡处理，还原了实物外壳的注塑件质感，同时预留了尾部铰接安装孔的结构细节，匹配实际安装场景的铰接需求。传动箱体部分重点还原了内部传动结构对应的外部壳体特征，对壳体的拼接缝、加强筋结构做了精细化建模，保证外观与实物一致，同时在电机与推杆的衔接位置做了密封端盖的结构设计，还原产品的防护设计细节。伸缩推杆部分采用多段同轴实体建模，还原了推杆的方形截面特征与端部铰接孔结构，同时对推杆的限位挡块做了位置标注，匹配线性致动器的行程限位设计逻辑。材质渲染阶段，为电机外壳与传动箱体赋予哑光深灰工程塑料材质，模拟实物的玻纤增强尼龙外壳质感，为伸缩推杆赋予哑光金属材质，还原钢制推杆的表面处理效果，为密封胶圈赋予黑色橡胶材质，区分不同部件的材质差异，提升模型的真实感。设计过程中参考了商用线性致动器的外部尺寸比例，重点保证各部件的装配关系准确，所有铰接孔、安装位的位置都符合实际产品的安装逻辑，既可以作为产品外观设计的参考原型，也可用于自动化设备布局中的选型参考模型，帮助设计人员快速完成设备中直线驱动部件的布局验证，减少前期方案设计中的选型沟通成本。模型完整保留了各部件的建模特征树，方便后续根据实际需求修改推杆行程、电机尺寸等参数，适配不同的设计场景。
