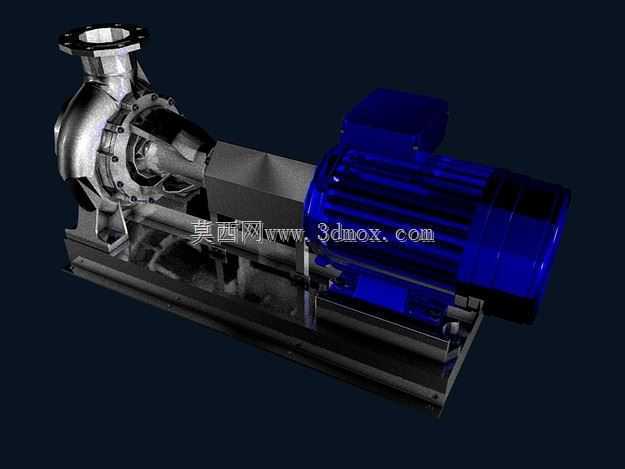

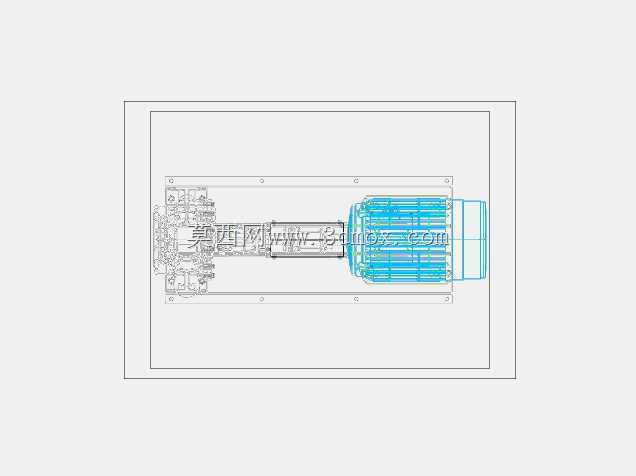

苏尔寿AZ150-250离心泵整机结构设计

在化工流程、市政供水、循环水系统等工业场景中，卧式离心泵是流体输送环节的核心动设备，苏尔寿AZ系列泵凭借稳定的运行表现，常被用于中高流量、中低扬程的洁净或轻度含杂介质输送工况。该泵组采用泵头与电机直联共底座的卧式布置形式，设计阶段优先考虑了安装对中精度的保障，底座预留的地脚螺栓孔位匹配常规工业泵房的安装基础规范，进出口法兰的位置与通径符合对应压力等级的管路对接标准，可直接适配现有管线改造项目的安装边界，无需额外调整管路走向。从结构设计逻辑来看，泵头部分采用后开门式结构，检修时无需拆卸进出口管路即可抽出叶轮、机封等核心部件，大幅缩短现场运维的停机时间；叶轮为闭式流道设计，流道经过水力优化，在额定工况下运行时能有效降低介质紊流损失，兼顾输送效率与运行稳定性，泵轴的支撑轴承选型匹配泵组运行时的径向与轴向载荷，可保障长期连续运行的可靠性。电机与泵轴的联接采用弹性联轴器，可补偿安装过程中微小的同轴度偏差，同时缓冲启动与运行过程中的轴向窜动，避免硬性联接带来的部件损伤。泵体的外形轮廓充分考虑了泵房内的检修空间预留，两侧的吊装位置匹配常规起重设备的吊点要求，日常维护时可快速完成部件吊装作业。在实际选型应用中，该型号泵可覆盖常规工业循环水、清水输送、轻度腐蚀性介质输送等场景，结构设计上预留了机封冲洗、轴承测温等外接接口，可根据不同工况需求加装对应的辅助系统，无需对泵体主体结构进行改动。建模过程中完整还原了泵组各部件的装配关系，包括泵壳的壁厚、叶轮与泵腔的间隙、联轴器的配合尺寸、底座的加强筋布局等细节，可直接用于泵房布局规划、安装施工模拟、运维拆装培训等场景，也可作为同类型泵组结构优化设计的参考基准，帮助设计人员快速掌握卧式离心泵的整机布局逻辑与关键尺寸配合要求，避免在选型与安装设计阶段出现边界干涉、对接尺寸不符等常见工程问题。
