亚德利夏普塞尔带法兰嵌入螺母三维设计

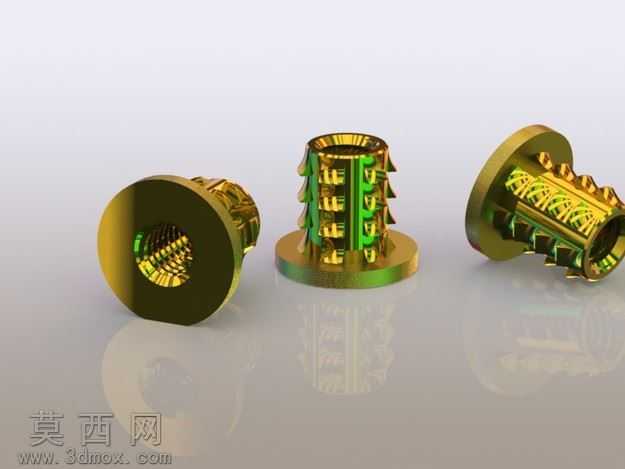

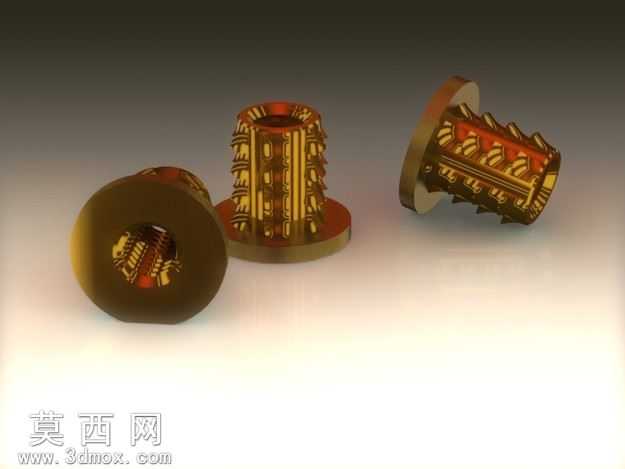

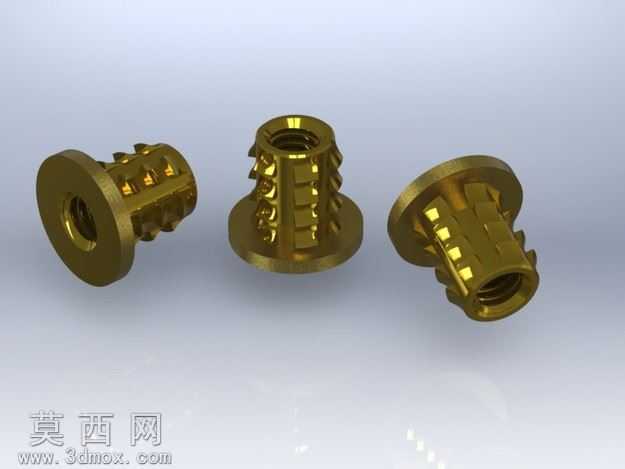

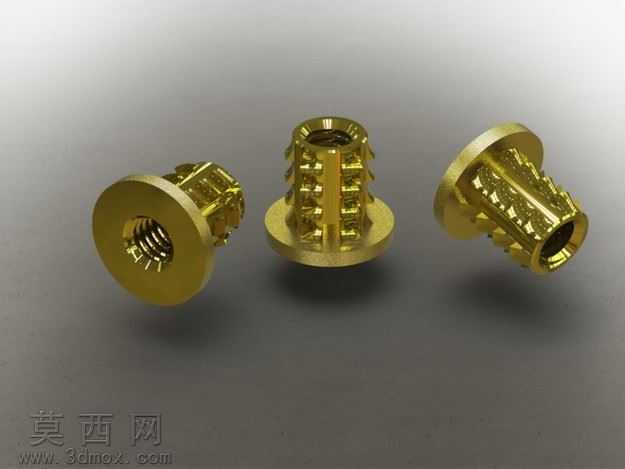

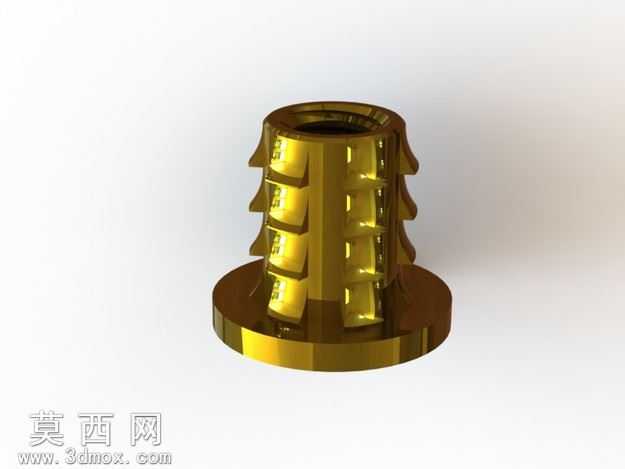

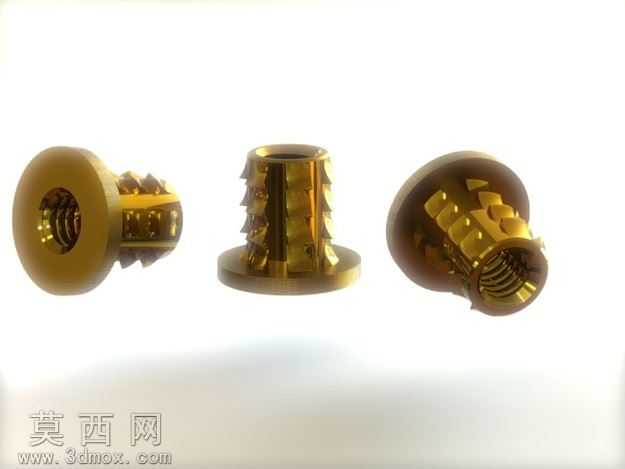

本模型为亚德利夏普塞尔系列带法兰嵌入紧固件，采用SolidWorks完成全参数化三维建模，建模过程中严格遵循嵌入式紧固件的行业设计规范，对法兰盘、外倒刺锁紧结构、内螺纹腔体三个核心功能区域进行了独立特征构建，确保各结构尺寸的配合精度符合实际装配要求。模型首先通过旋转凸台命令生成法兰盘与主体基体的基础轮廓，法兰盘端面做了微小的倒角处理，既避免安装时锐边划伤装配基材，也能在压入后与安装面形成更紧密的贴合，提升连接后的密封与抗松动性能。主体外侧的倒刺锁紧结构采用阵列特征完成，每一圈倒刺的倾斜角度、齿尖高度都经过参数化调整，倒刺朝向与螺母压入方向相反，压入基材后可形成多道咬合锁止结构，有效抵御使用过程中的旋转扭矩与轴向拉拔力，避免螺母在基材内出现松脱转动的问题。内螺纹区域采用装饰螺纹线与实体螺纹结合的建模方式，既保证模型文件的轻量化，也能清晰展示螺纹的规格参数，螺纹起始端做了导向锥面设计，方便配套螺丝的快速旋入，避免螺纹错牙损伤。渲染阶段采用金属黄铜材质，调整材质的反射率与粗糙度参数，还原铜质紧固件的金属质感，同时通过三点布光突出法兰端面、外倒刺、内螺纹的结构细节，让各功能区域的形态特征清晰可辨。设计过程中充分考虑该类嵌件的实际使用场景，兼顾压入安装的便捷性与连接后的结构可靠性，法兰盘的直径大于主体外径，可在压入后形成限位承压面，分散紧固件对基材的压应力，避免基材局部受压破损，同时法兰端面可作为焊接点位，满足需要额外焊接加固的装配需求。模型整体结构无冗余特征，各功能区域的设计逻辑清晰，既可以作为嵌入式紧固件设计的参考案例，也可直接导入装配体完成虚拟装配验证，检查紧固件与安装孔、配套螺丝的配合间隙，提前规避实际生产装配中可能出现的干涉问题。
