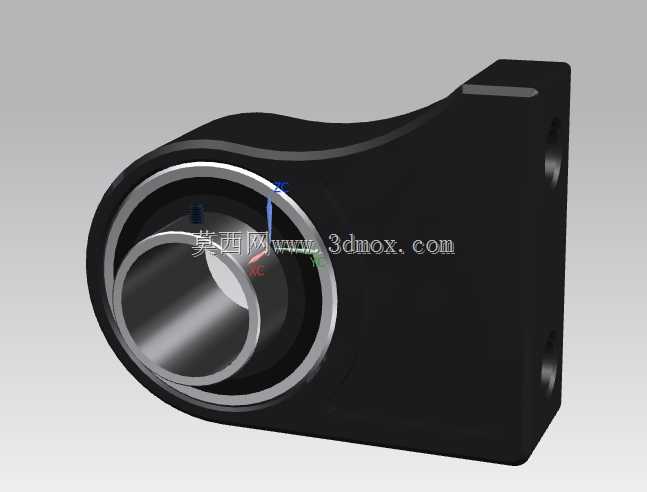

异形曲面立式枕座轴承组件结构设计

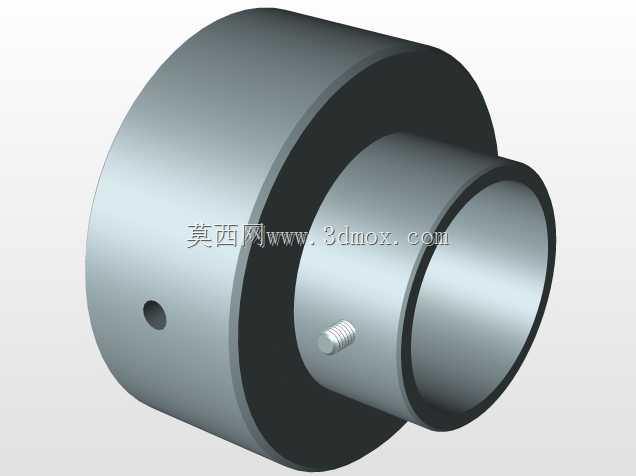

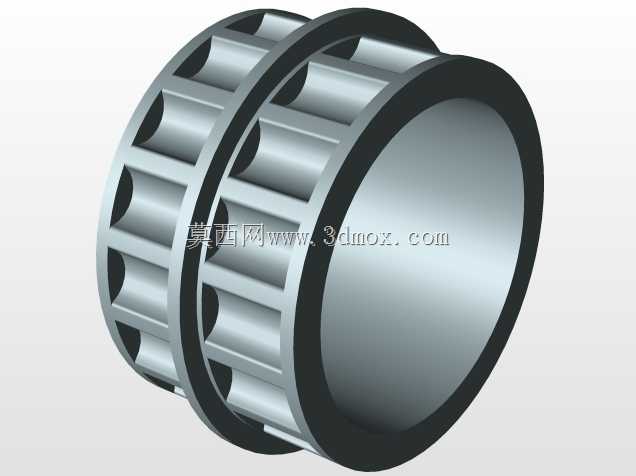

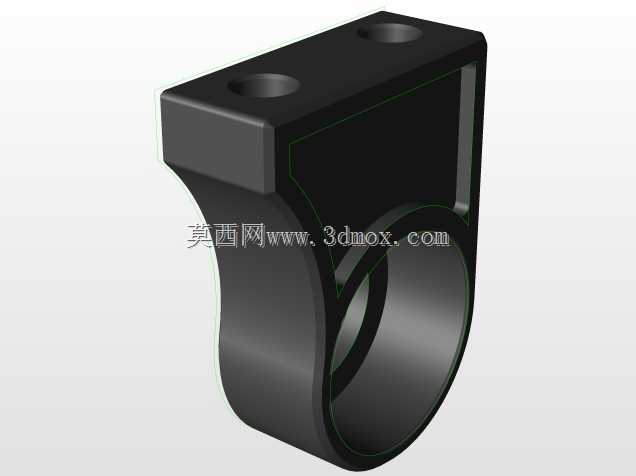

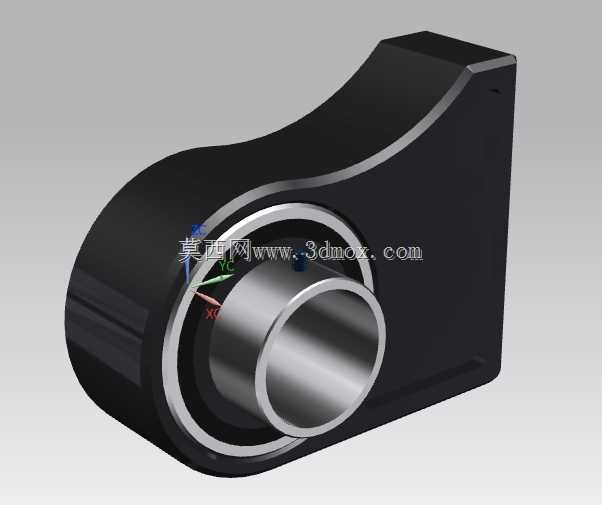

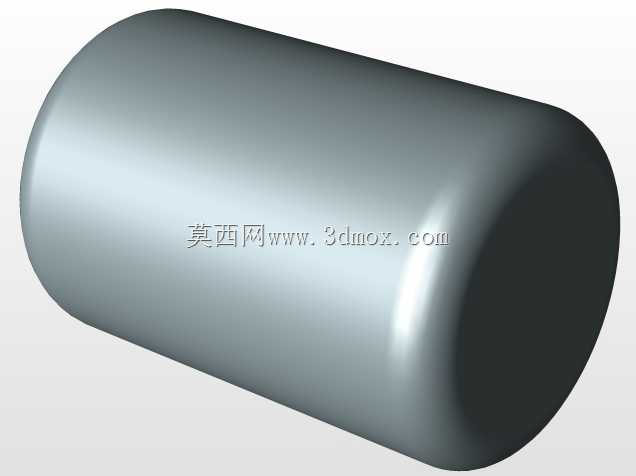

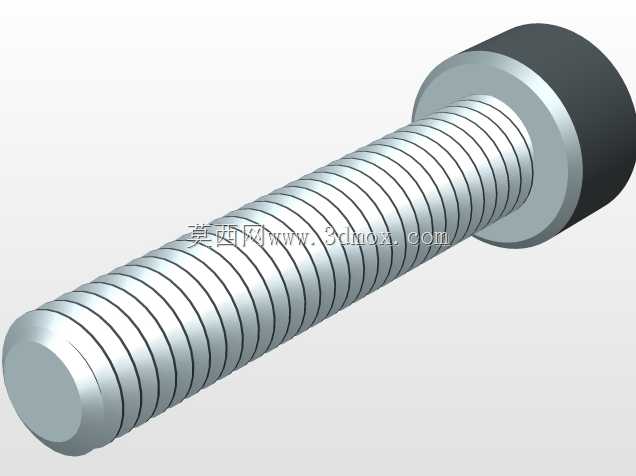

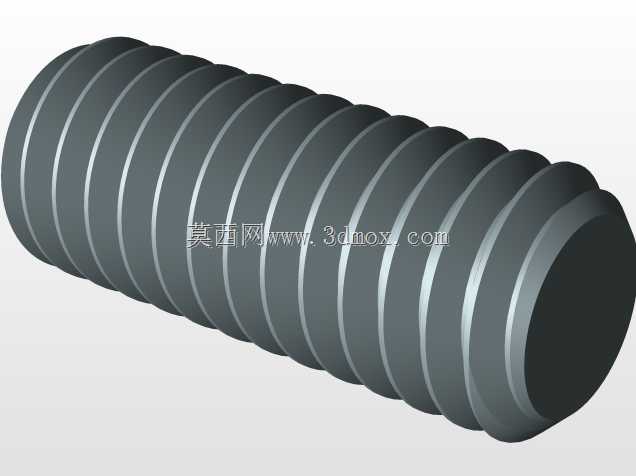

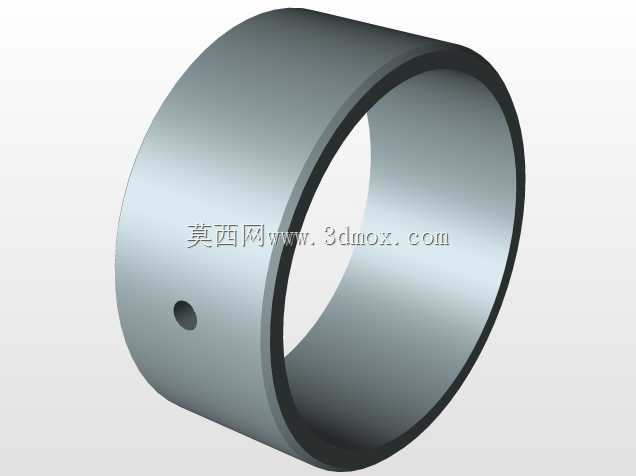

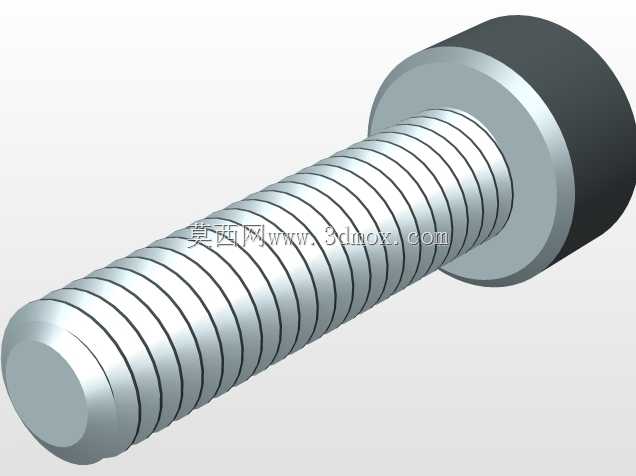

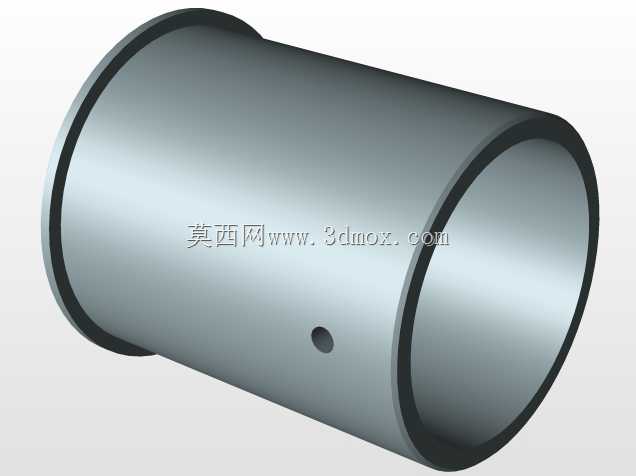

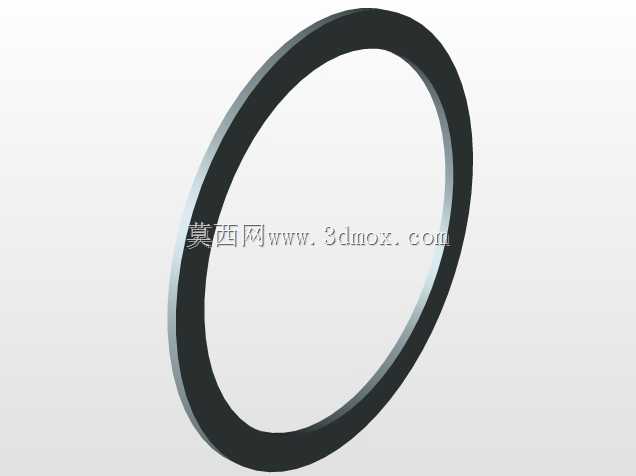

这款异形曲面立式枕座轴承，主要应用于中小载荷的工业传动场景，常见于轻工输送线、小型农用机械、食品加工设备的转轴支撑部位，能够为旋转轴提供稳定的径向支撑，同时适配安装空间受限、座体需要避让周边结构的特殊装配需求，相比常规方形或菱形轴承座，其曲面轮廓的座体可以在不降低结构强度的前提下，减少安装占用的横向空间，适配紧凑布局的设备机架安装。从实际用途来看，该组件将滚动轴承与一体式安装座整合为预装单元，不需要现场额外装配轴承与座体的配合公差，现场安装时只需要将转轴穿入轴承内孔，再通过座体底部的安装孔位使用螺栓固定在设备机架上即可，能够大幅缩短设备装配的调校周期，同时自带的密封结构可以阻挡生产环境中的粉尘、碎屑进入轴承滚道，延长轴承的维护周期，适合多尘、有少量飞溅碎屑的生产车间环境使用。在功能特性上，该枕座轴承的座体采用加厚的曲面过渡结构，在轴承安装孔的外侧设置了环形加强筋，能够承受一定的偏载载荷，避免转轴运行中出现小幅偏摆时座体发生应力开裂；轴承内圈与转轴采用过渡配合，外圈与座体孔采用过盈配合，保证运行过程中不会出现外圈跟转的问题，同时座体的安装面经过铣平处理，安装后可以保证轴承孔的轴线与安装基准面平行，避免转轴出现额外的附加弯矩。设计思路上，这款枕座轴承没有采用常规的直边座体轮廓，而是在座体远离安装面的一侧做了顺滑的曲面收窄，一方面是为了避让设备上相邻的传动轮、管线等部件，避免安装时出现结构干涉，另一方面曲面的流线型轮廓不容易积灰积料，在食品加工、粉体输送这类对卫生清洁有要求的场景下，更容易清理座体表面的残留物料，不会出现清洁死角。从外形尺寸与安装边界来看，该轴承座的底部安装面为平直结构，两个安装孔对称分布在轴承孔的两侧下方，安装孔的中心距适配常规中小规格轴承座的通用安装尺寸，可以直接替换同规格的常规立式轴承座，不需要重新在机架上打孔；座体的最大外轮廓高度控制在轴承外径的1.2倍以内，横向宽度比同规格方形轴承座窄约15%，在安装空间局促的位置也能顺利装配，轴承内孔的轴向长度足够保证与转轴的配合接触面积，避免转轴配合段出现应力集中导致的轴颈磨损。
