菱形法兰式带座轴承三维结构设计

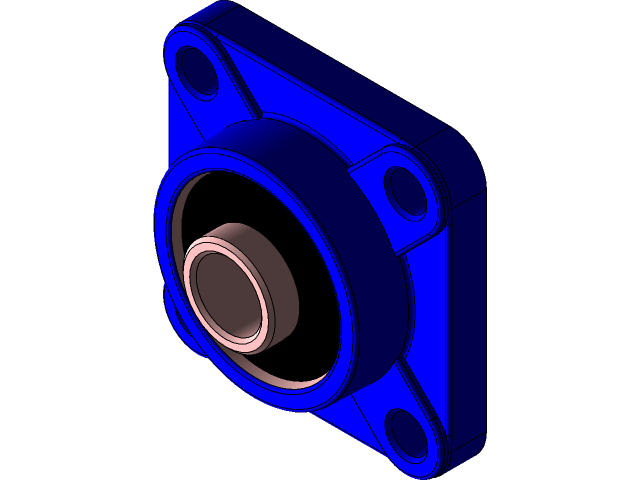

这款菱形法兰式带座轴承的结构设计，核心围绕轻载传动场景的快速安装需求展开，区别于标准立式轴承座的安装逻辑，菱形法兰的四个安装耳呈对角分布，在安装空间受限的输送线侧边、小型自动化设备的墙板位置，能比方形法兰座节省近三分之一的安装投影面积，安装孔的中心距公差按IT7级控制，适配常用的M6、M8内六角螺栓固定，安装时不需要额外加工定位止口，法兰背面的0.2mm浅止口能直接卡入设备墙板的预制孔内，抵消径向载荷带来的安装面滑移风险。

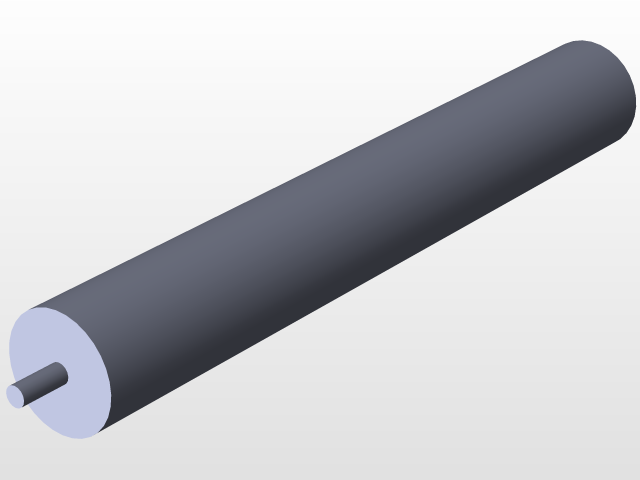

轴承内圈与轴的配合选用k6公差带，适配直径20mm以内的光轴安装，内圈伸出端的紧定螺钉孔对称分布，轴插入后拧紧两个紧定螺钉即可完成轴向固定，不需要额外加工轴肩或者配置轴用挡圈，在食品输送线、小型包装设备的从动辊支撑场景中，这种固定方式能大幅缩短现场装配的工时，后期维护更换时也不需要拆解周边的传动结构。

轴承座本体的材质选用常见的铸铁材质时，静态径向承载能力可达12kN，若替换为工程聚氯乙烯材质，可适配有弱腐蚀环境的化工输送设备场景，重量比铸铁款降低60%以上，不会对薄壁设备墙板造成额外的负重压力。轴承内置的双列球结构能同时承受径向载荷和不超过径向载荷30%的轴向载荷，在皮带传动存在轻微轴向窜动的场景下，不需要额外配置推力轴承，就能抵消皮带跑偏带来的轴向冲击力。

设计过程中特意将轴承座的注油孔设置在法兰侧面的斜向位置，安装后不会被安装螺栓或者周边的管线遮挡，日常维护时可以直接用黄油枪注油，不需要拆卸周边防护结构。轴承外圈与座体的配合选用H7公差带，过盈量控制在0.01-0.02mm之间，既可以避免轴承运转时外圈在座孔内打滑，也能在轴承磨损后顺利敲出更换，不需要整体报废轴承座。法兰安装耳的厚度比座体主体薄2mm，拧紧安装螺栓时能产生轻微的弹性变形，让安装面与设备墙板完全贴合，避免出现局部间隙导致的振动异响。内圈的密封槽采用双层迷宫式结构，内置丁腈橡胶密封圈，能阻挡日常工况下的粉尘、切削液飞溅进入轴承内部，在普通工业车间环境下的免维护运行周期可达8000小时以上。
