钩式塑料桶高位滚筒升降装置

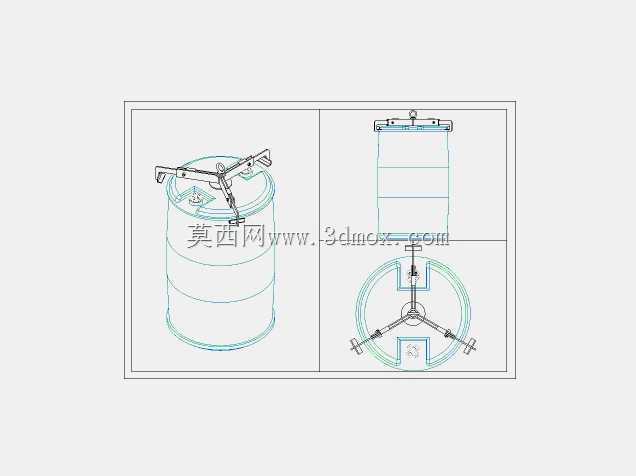

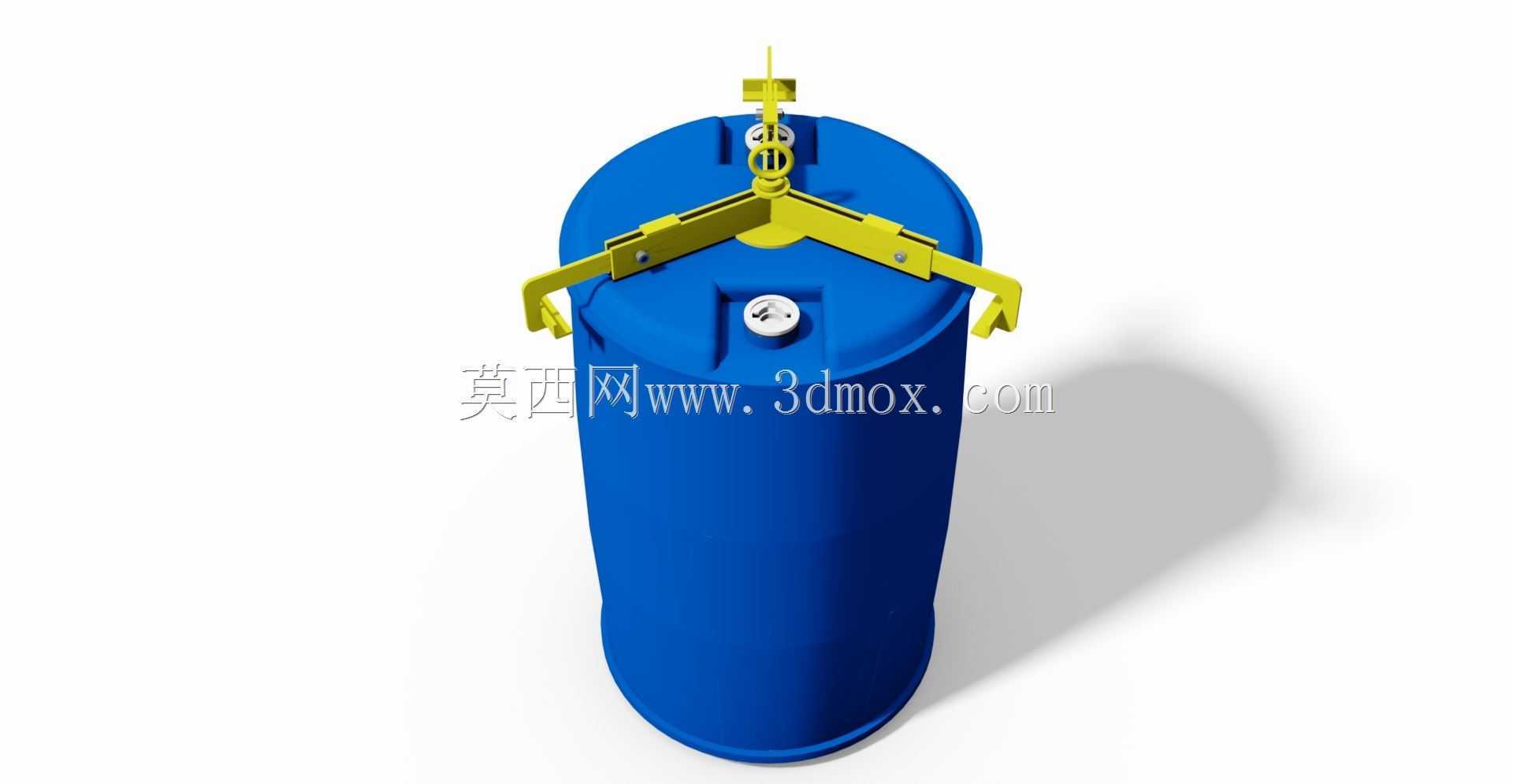

该装置主要面向化工、涂料、食品及粮油仓储场景，用于将立式塑料桶从地面辊道线提升至高架滚筒线，或反向完成高位桶体的下放作业。在实际生产线中，塑料桶常因灌装、码垛、暂存或跨层输送需要改变高度，而桶体表面光滑、刚性有限，不适合采用刚性抱夹直接挤压，因此顶部钩取式结构成为较稳妥的方案。模型中蓝色主体模拟标准工业塑料桶，顶部黄色机构为核心执行件，包含中心吊点、三向展开的钩臂以及与桶口边缘配合的定位结构。工作时，钩臂先处于收拢状态，待吊具下降至桶口上方后，三个钩爪同步向外旋转并扣住桶口加强沿，中心压块同步贴合桶口顶面，形成多点约束。这样的布置能够避免单点起吊造成的桶口局部变形，也能在提升过程中抑制桶体摆动。三爪沿圆周近似均布，受力路径从钩爪经臂体传至中心铰座，再由上部吊耳与外部提升动力连接。对于200L左右的标准桶，该类吊具的外接展开直径通常略大于桶口外径，收拢状态则需小于桶口内径，以便顺利进入和退出。设计时需重点校核钩爪与桶口卷边的接触位置，既要保证足够的搭接量，又不能干涉桶盖或排气阀。臂体与中心座之间采用铰接，可适应一定的桶口尺寸公差；若现场桶型变化较大，还可在臂长方向预留调节孔位。上部吊点位于中心轴线上，使起吊合力尽量通过桶体质心，减少高位转运时的偏摆。与该吊具配合的高架滚筒线承担后续水平输送任务，因此提升终点高度、桶底与滚筒面的间隙、桶体进入滚筒段时的导向角度都需要在整体布局中统一考虑。若提升速度较快，还应在行程末端增加缓冲或减速定位，避免桶体落线时冲击滚轮。从结构建模角度看，该模型清晰表达了钩臂、铰轴、中心立柱、吊耳及桶体之间的装配关系，适合用于方案演示、工位布局校核和起吊机构原理分析。工程人员可在此基础上补充驱动气缸、连杆同步机构、安全锁止件以及与电动葫芦或提升立柱的连接接口，进一步细化为可投产的专用提升设备。
