气动驱动流体输送泵结构设计方案

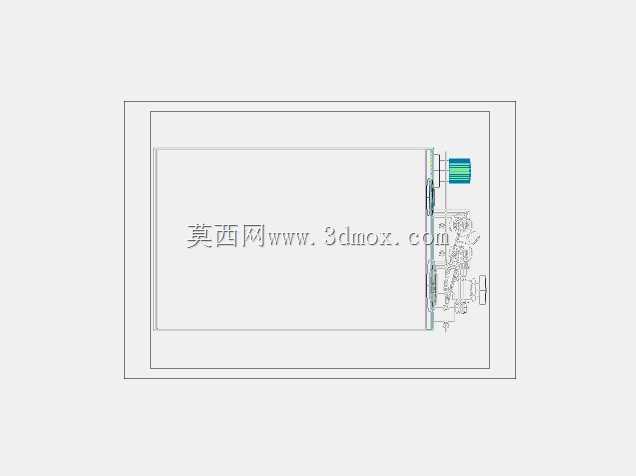

在工业流体输送场景中，气动泵的应用覆盖了化工原料加注、车间气动系统动力配套、无电源工况下的介质转运等多个环节，这类依靠压缩空气作为动力源的泵体，相比电动泵具备本质防爆、可通过气源压力无级调节输出流量的特性，在易燃易爆介质输送、对用电安全有严格要求的作业区域适配性极强。从结构设计逻辑来看，这款气动泵采用侧置气阀换向的布局，将气动驱动端与流体过流端沿轴向排布，驱动端的活塞组件与过流端的柱塞做刚性连接，压缩空气进入气阀腔后推动活塞做往复直线运动，同步带动柱塞完成介质的吸入与排出动作，气阀组件采用内置式滑阀结构，无需额外外接换向控制管路，减少了外接管路带来的气源泄漏点，整体集成度更高。安装边界方面，泵体的安装底座预留了四个标准螺栓固定孔，孔位间距适配常规工业泵安装支架的通用尺寸，进气接口设置在驱动端的侧上方，采用标准管螺纹接口，可直接对接车间常规压缩空气管路，流体进出口分别布置在过流端的上下两侧，进出口通径匹配常规工业流体输送管路的连接尺寸，无需额外制作变径接头即可完成管路对接。实际使用过程中，这款泵可通过调节进气压力来适配不同粘度介质的输送需求，当输送高粘度润滑脂、粘稠化工浆料时，可适当提高进气压力增大柱塞推力，避免介质粘滞导致的泵体出力不足；输送低粘度清水、溶剂类介质时，降低进气压力即可获得稳定的输出流量，同时减少不必要的气源消耗。过流端的密封组件采用组合式密封结构，柱塞与缸体之间设置了导向环与耐磨密封件，既可以保证柱塞往复运动时的同轴度，减少偏磨带来的密封失效问题，也能避免输送介质向驱动端渗漏，延长泵体的维护周期。气阀端的排气口设置了消音结构，可降低泵体往复换向时的排气噪音，适配车间内近距离安装的作业场景，不会产生额外的噪音污染。从结构建模的细节来看，所有运动部件的配合间隙都按照气动元件的常规公差要求做了预留，活塞与气缸壁的间隙控制在合理范围，既保证运动顺畅无卡滞，也避免间隙过大导致的气源窜气、出力不足问题，连接紧固件的规格都选用了标准件，后续维护更换时无需定制特殊配件，可直接采购通用标准件完成替换。
