大跨径斜拉桥梁段吊装施工工装设计

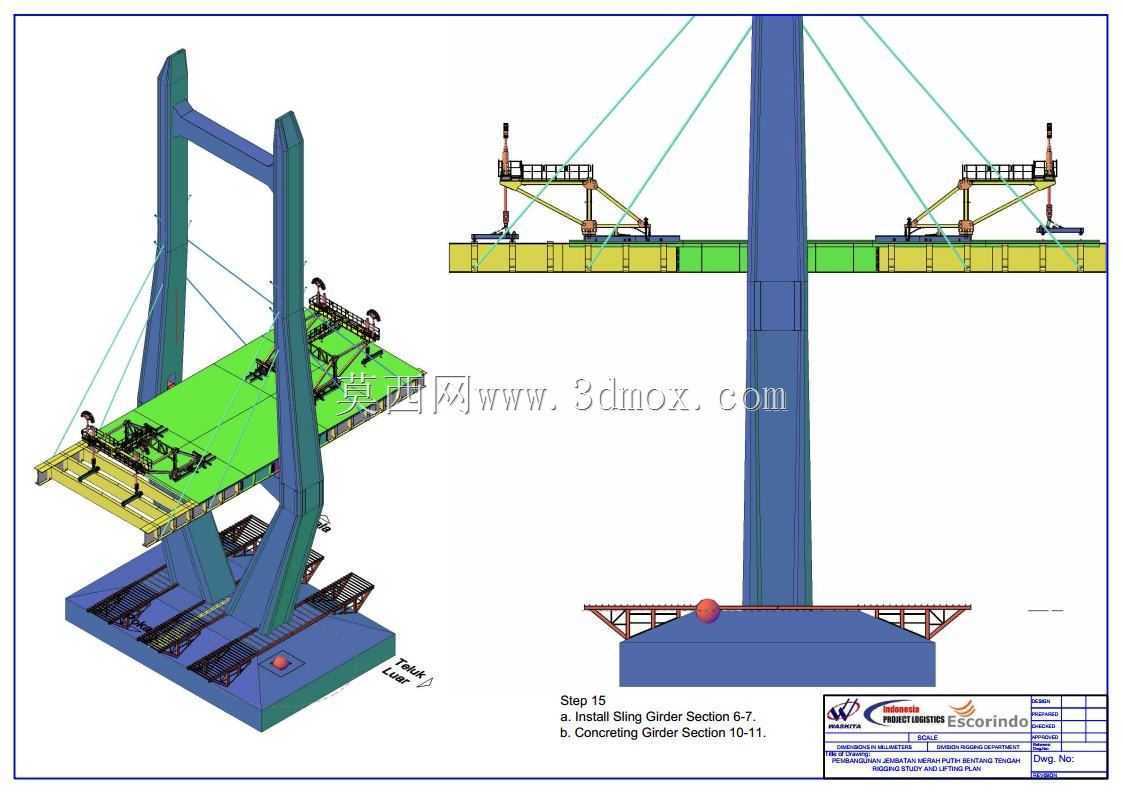

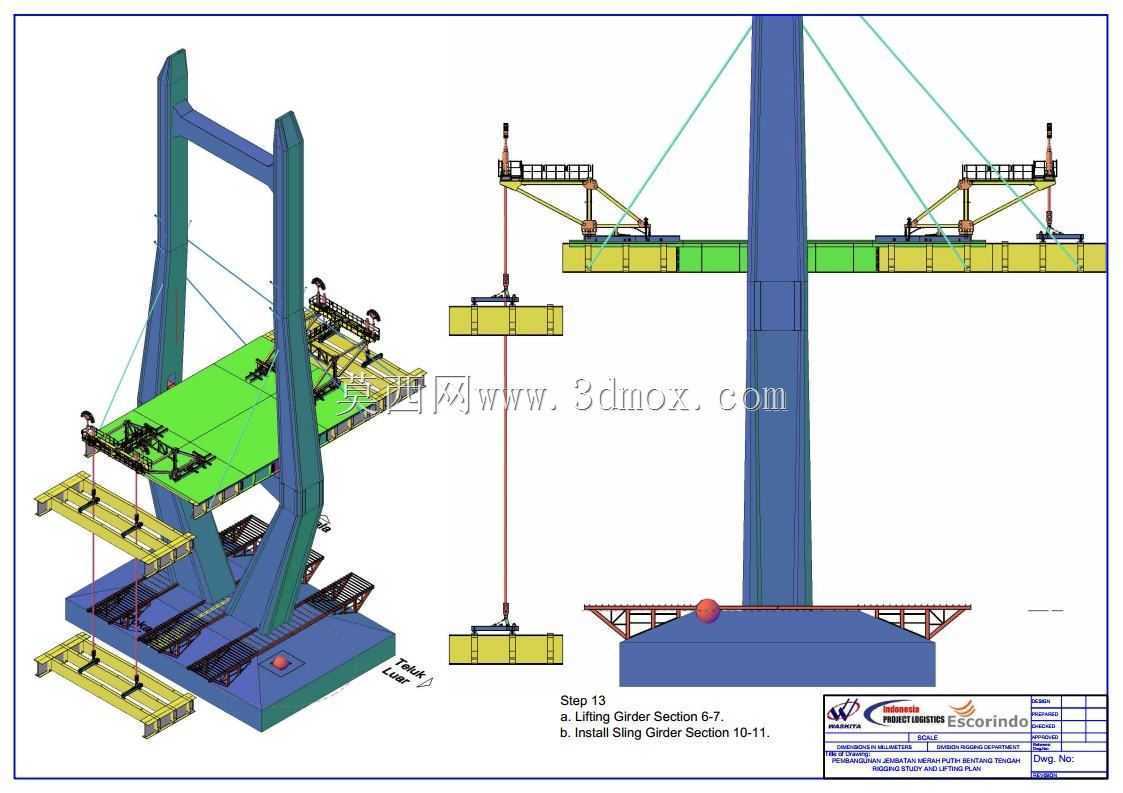

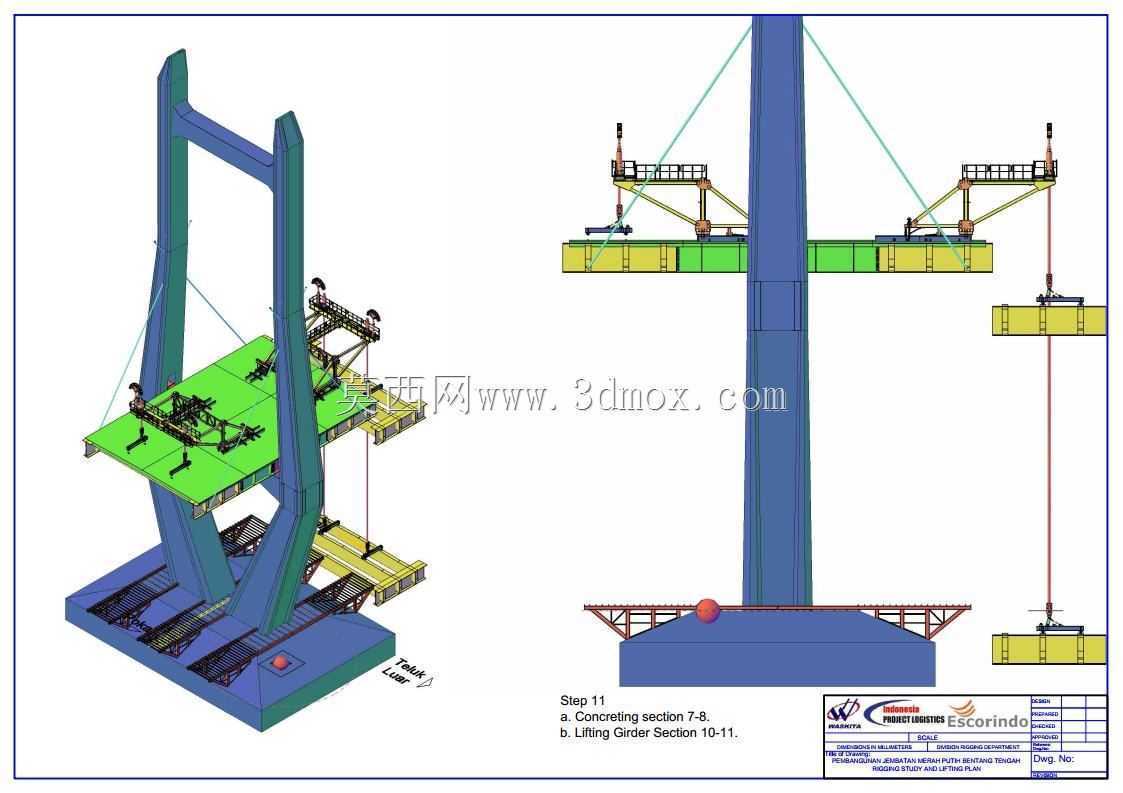

这套梁段吊装工装的三维设计，针对大跨径斜拉桥主梁节段的水上、高空安装场景打造，适配斜拉桥主梁分节段悬臂拼装的施工需求，解决了常规吊装设备在桥塔周边作业空间受限、梁段对位精度难控制的现场痛点。从结构布局来看，整套工装分为两大功能模块：一侧是落地式低位起升转运架，负责将运输到位的梁段从驳船或桥面运输平台抬升至待安装高度，架体采用双立柱门型刚构形式，底部设置多组可调支腿与预埋锚板连接，可适应桥位处不同的地基承载条件，支腿调节行程覆盖0-300mm范围，能抵消基础沉降带来的架体倾斜风险；架体顶部配置带横移功能的起升滑车组，横移轨道沿桥跨方向布置，可实现梁段在起升过程中的纵向位置微调，避免梁段与桥塔、已安装梁段发生磕碰。另一侧是桥塔附着式吊装悬臂架，通过抱箍结构与桥塔混凝土段刚性连接，无需额外设置落地支撑，大幅减少了高空作业的临时结构用量，悬臂架的吊点位置严格匹配梁段的设计吊耳点位，吊索采用可调长度的钢绞线拉索，单根拉索的调节精度可达毫米级，能在梁段对位时精准调整梁段的纵坡、横坡以及轴线偏差，满足斜拉桥主梁拼装的线形控制要求。设计过程中优先考虑了作业边界的适配性：落地转运架的作业半径覆盖桥塔两侧0-25m范围，最大起升高度适配梁底至施工平台42m的高差，可兼容宽度从28m到35m的不同主梁节段；桥塔附着架的安装位置避开了桥塔上的斜拉索锚箱区域，架体与斜拉索的最小安全距离预留1.2m，防止吊装作业过程中索具与已张拉斜拉索发生干涉。整套工装的受力节点均做了加强处理，立柱与横梁的连接位置采用加劲肋补强，吊点区域设置扩散板分散局部应力，可满足单段最大重量180t梁段的吊装作业需求，同时架体上集成了施工人员操作平台与临边防护结构，操作平台宽度不小于800mm，护栏高度1.2m，适配高空作业的安全规范要求。在对位功能设计上，两套工装配合使用时，可实现梁段的六自由度微调：落地架负责梁段的垂直起升与纵向粗定位，附着式悬臂架负责梁段的横向调整、角度偏转以及最终的精对位，无需额外配置千斤顶等辅助对位设备，能将单段梁的吊装对位时间压缩30%左右，有效提升悬臂拼装的施工效率。针对梁段吊装过程中的稳定性问题，架体上设置了多组导向定位销，在梁段接近安装位置时，导向销可先插入梁段端部的定位套，快速限制梁段的横向摆动，降低风载荷对高空吊装对位的干扰，适配桥位处常见的6级以下阵风作业环境。
