起重作业用吊钩承载连接结构

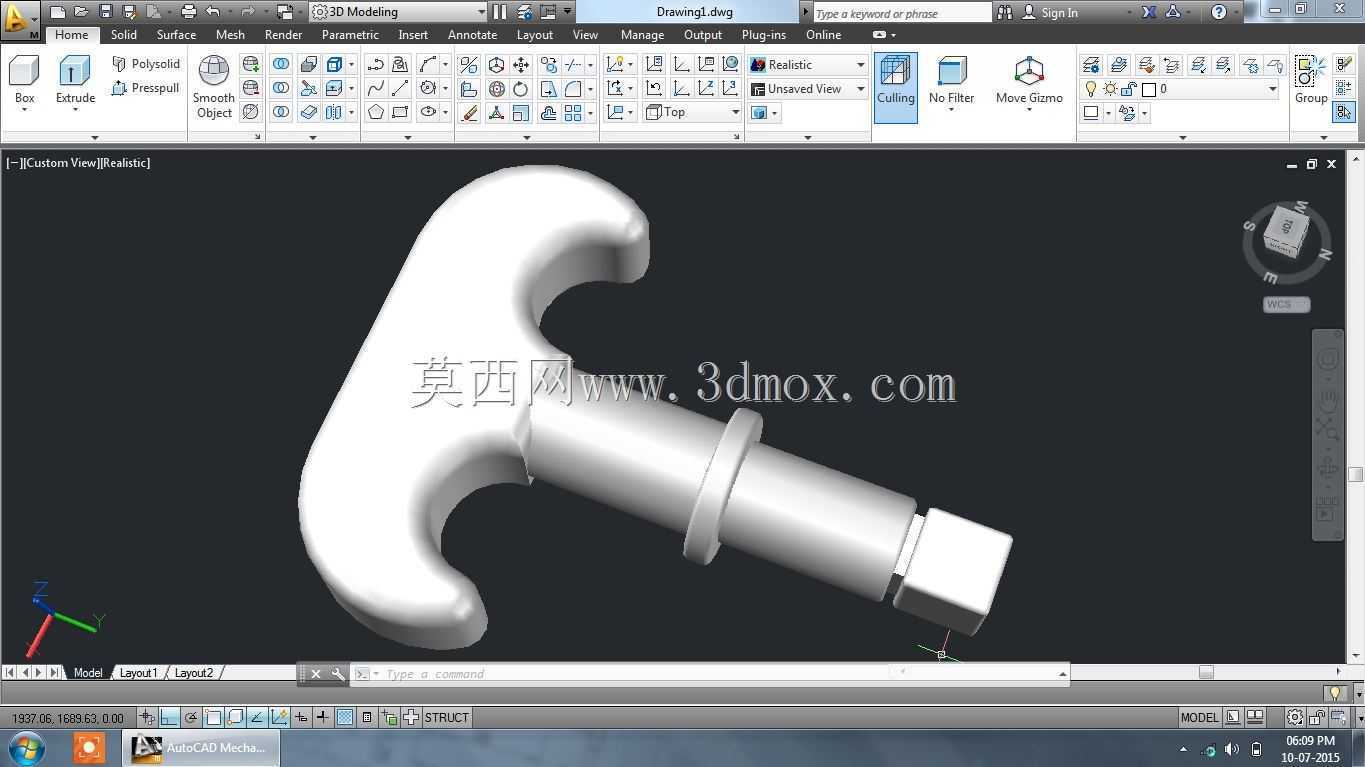

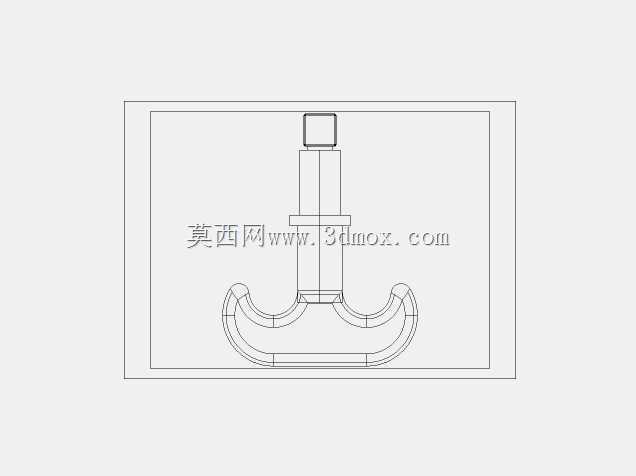

在厂区重型物料转运、港口集装箱装卸、基建工程钢筋构件吊装这类常规起重作业场景里，吊钩是直接连接起升机构与被吊载荷的核心受力构件，整套结构的设计合理性直接决定作业过程的载荷传递效率与安全冗余。从结构功能来看，钩体部分采用大曲率圆弧钩腔设计，钩尖处做了向内的收边处理，能够避免吊装过程中钢丝绳、吊装带从钩腔滑脱，钩身与直杆段的过渡位置做了大圆角平滑过渡，消除直角应力集中点，避免长期交变载荷下出现疲劳裂纹。直杆段设置的两道环形凸台，是为了匹配吊钩横梁上的安装限位槽，安装时凸台卡入槽内可限制吊钩作业过程中的轴向窜动，同时不影响吊钩绕自身轴线的回转动作，方便吊装时调整被吊物料的朝向，杆段末端的方头结构是为了配合锁紧螺母与防转垫片，完成吊钩与横梁组件的装配固定，方头的对边尺寸需与配套锁紧件的内孔尺寸严格匹配，保证装配后无松动间隙。设计过程中首先要根据额定起重量核算钩体危险截面的弯曲应力与拉应力，钩腔的开口尺寸要适配常用吊装索具的直径范围，既要保证索具能顺利放入钩腔，也要避免开口过大导致索具意外脱出，直杆段的直径需满足剪切与拉伸强度要求，同时要和配套的吊钩横梁安装孔形成间隙配合，保证转动顺畅无卡滞。安装边界方面，整套吊钩结构装入横梁后，钩体最低点与横梁下平面的距离要预留足够的索具挂装空间，方头端伸出锁紧螺母的长度要满足防松垫片的安装要求，避免螺纹啮合长度不足导致锁紧失效。作业过程中，载荷通过索具传递到钩体，经钩身过渡到直杆段，再通过直杆与横梁的配合面将载荷传递到起升机构，整个传力路径没有冗余结构，应力分布均匀，能够适配不同吨位的桥式起重机、门式起重机的吊钩组配套使用，日常维护时只需定期检查过渡圆角处的磨损与裂纹情况，在直杆段加注润滑脂保证回转灵活即可。
