分体式电动鼓风机结构设计方案

在车间工位通风、小型设备散热、物料气力输送的末端送风场景里，这类分体布局的电动送风设备一直是选型清单里的高频选项。区别于电机与风轮同轴直连的紧凑款，该结构将动力单元与蜗壳送风单元通过传动轴做分体式布置，能有效避免输送介质温度过高时热量直接传导至电机绕组，延长动力部分的连续运行时长，在输送带有轻微余温的干燥空气、或是安装空间进深受限但宽度方向有冗余的工位上，适配性更强。

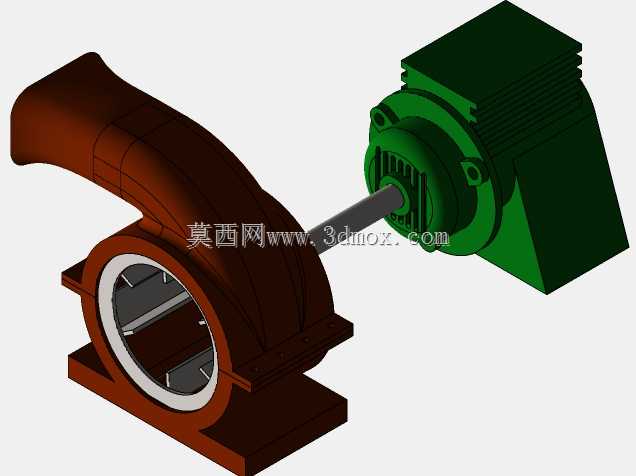

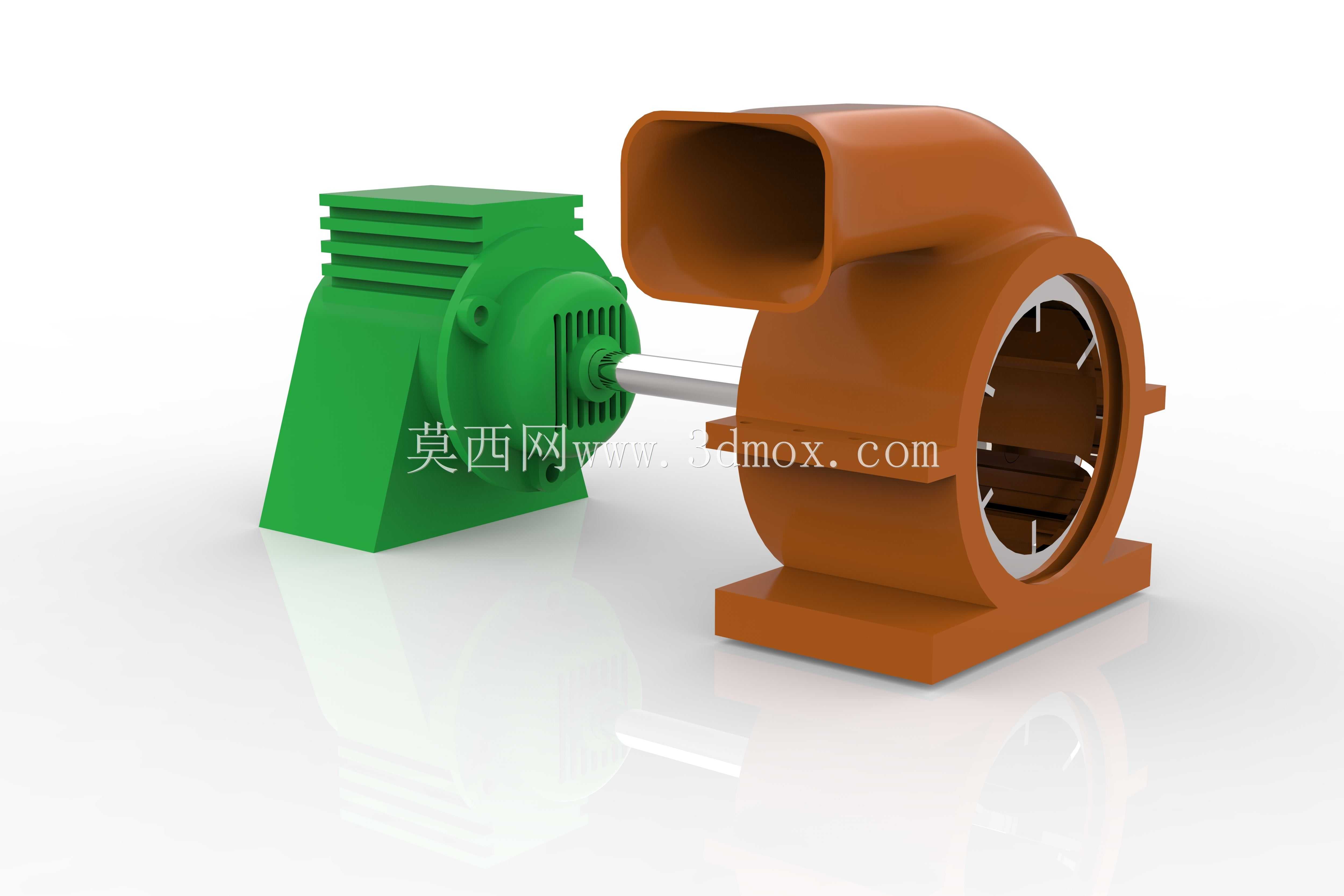

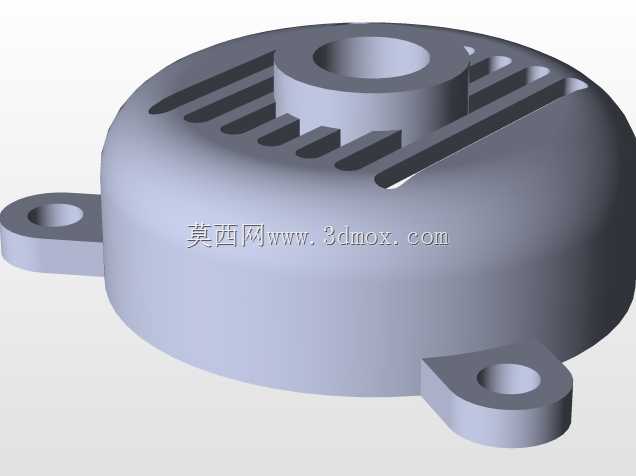

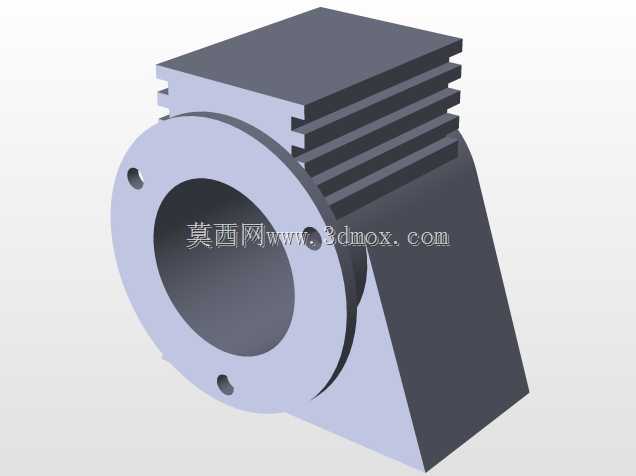

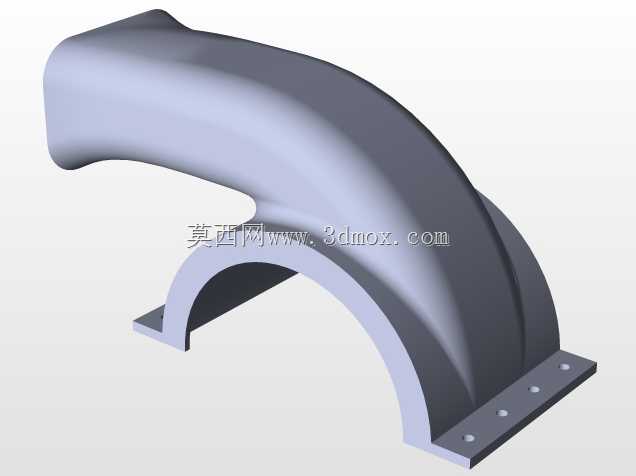

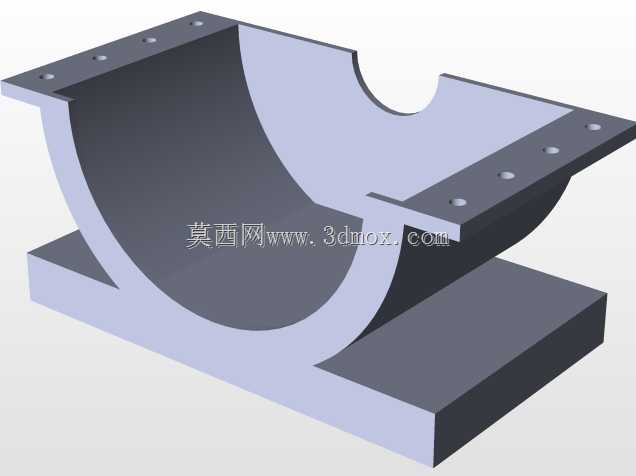

从结构设计逻辑来看，左侧的动力单元采用了带散热鳍片的壳体造型，鳍片沿电机轴向平行排布，运行时自带的风叶转动可带动气流顺着鳍片间隙流动，带走定子工作产生的热量，无需额外增设散热附件。动力输出端通过刚性传动轴连接蜗壳内部的离心风轮，传动部位做了同轴度限位设计，避免长期运行出现轴系跳动引发的振动异响。右侧的蜗壳采用渐开线流道设计，进风口位于蜗壳侧端面，出风口为方形直边接口，可直接对接方形通风软管或是设备的进风风道，减少接口变径带来的风阻损失。蜗壳底部设置了一体式安装底座，底座上预留了四个对称的安装孔位，可直接通过螺栓固定在设备机架或是混凝土基础上，安装时需保证传动轴的水平度偏差控制在允许范围内，避免轴承受力不均出现过早磨损。

从安装边界来看，动力单元的独立底座与蜗壳底座处于同一安装平面，两者的中心高保持一致，安装时无需额外调整轴系高度差，现场装配效率更高。出风口的朝向可根据实际管路走向调整蜗壳的周向安装角度，适配不同方向的管路排布需求。风轮与蜗壳内壁之间预留了均匀的间隙，既避免运行时出现刮蹭异响，也能保证离心送风的效率，不会因为间隙过大造成气流回流损失。这类结构的送风设备，在小型除尘设备的引风环节、生产线上的工件吹尘工位、电气柜的强制通风散热场景中都能稳定适配，分体式的结构也方便后期单独对动力单元或是蜗壳风轮做维护保养，无需拆解整个送风管路，降低运维的拆装工作量。
