双输出班伯里转子齿轮变速箱结构设计

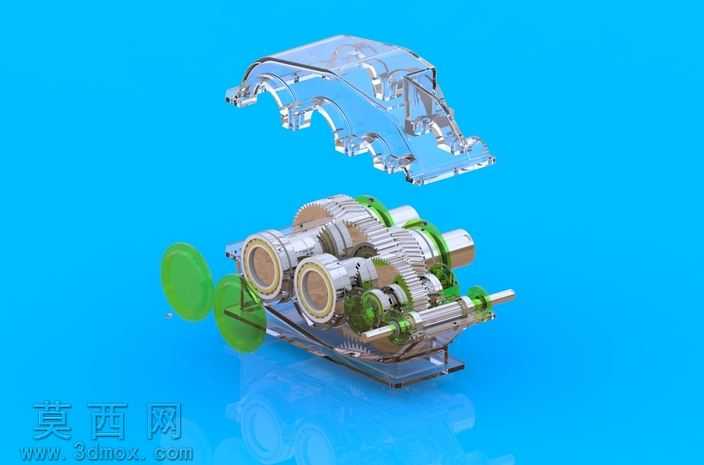

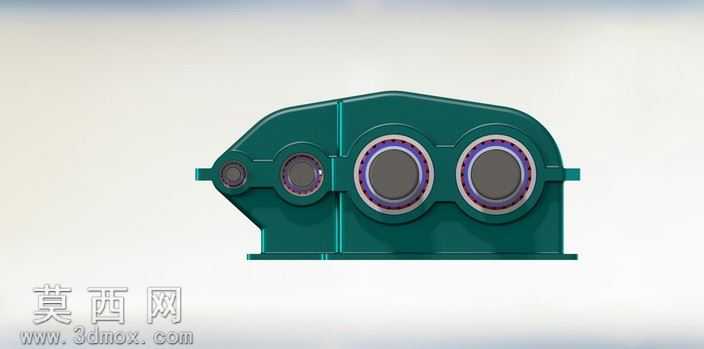

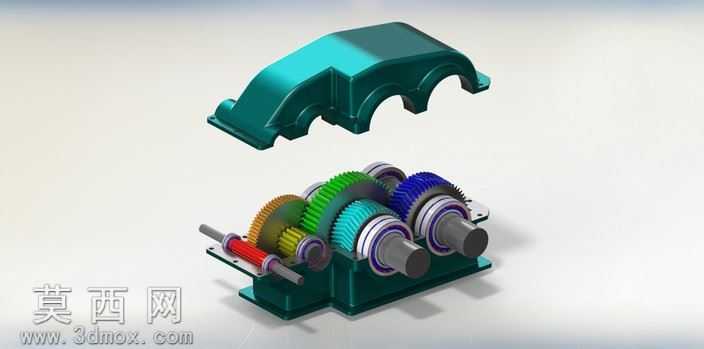

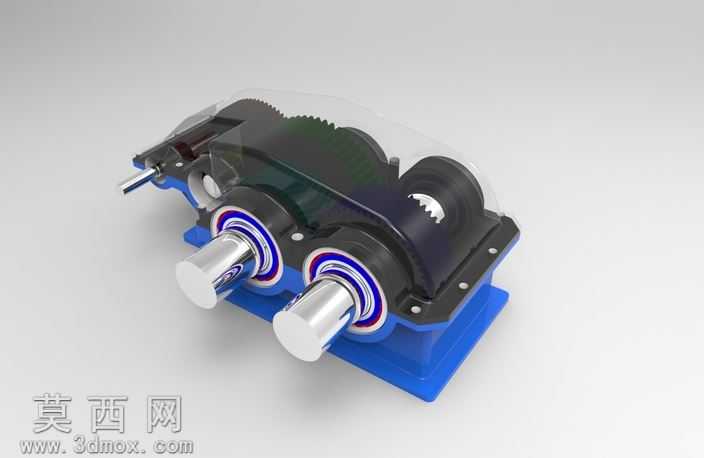

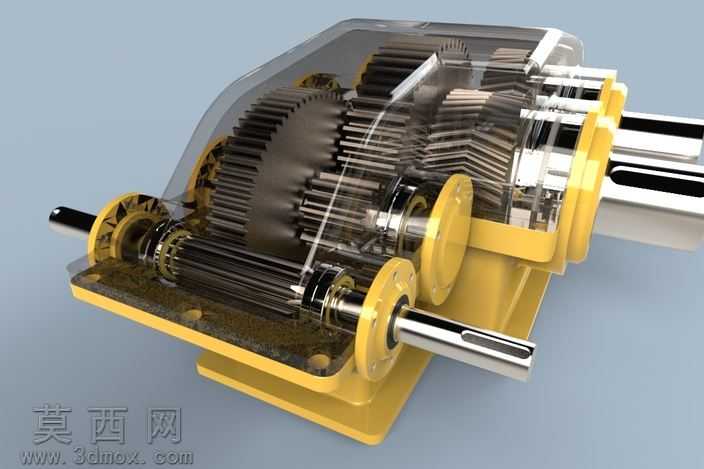

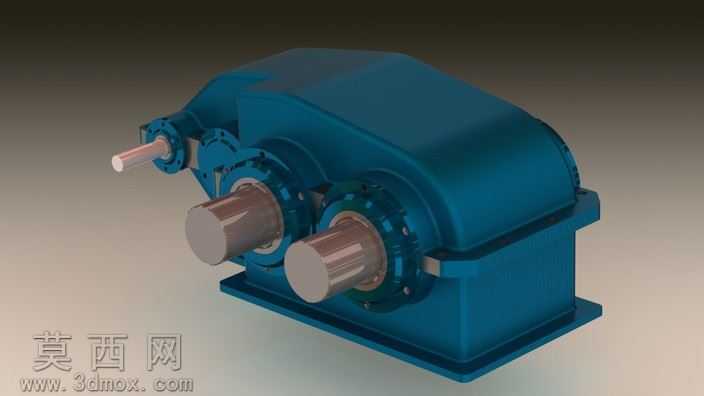

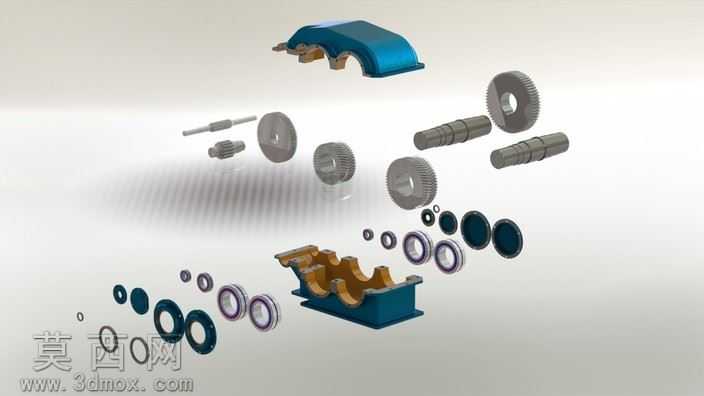

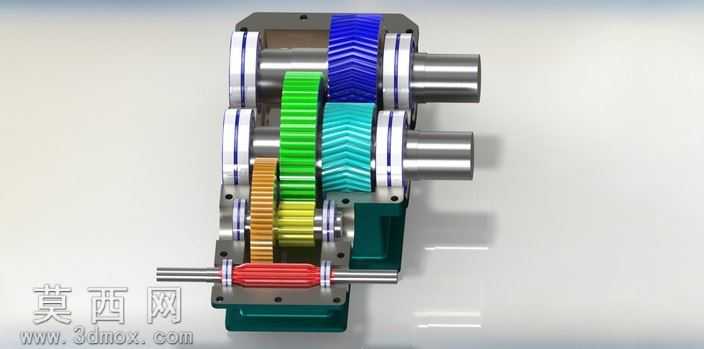

本作品为双输出班伯里转子配套齿轮变速箱的三维建模设计，整体采用分层排布的平行轴传动布局，在三维建模过程中严格遵循机械传动设计规范，对每一级传动齿轮、传动轴、支撑轴承、箱体壳体都进行了全参数化建模，确保各零件间的装配公差符合实际加工装配要求。建模阶段首先完成传动链的参数计算，确定各级齿轮的模数、齿数、齿宽参数，其中包含直齿轮与人字齿轮两类齿形结构，人字齿轮的建模通过齿廓扫掠结合齿向螺旋角参数精准生成，有效还原人字齿轮传动平稳、承载能力强的结构特性，不同传动级的齿轮采用差异化的色彩材质区分，绿色、蓝色、青色、黄色、橙色、红色的齿轮分别对应不同传动速比的传动级，直观呈现动力从输入轴到两根平行输出轴的完整传递路径。渲染阶段采用金属质感材质对传动轴、齿轮啮合面进行材质赋予，还原合金钢零件的金属光泽与机加工表面质感，箱体部分采用深绿色哑光漆材质，轴承部位还原金属保持架与滚道的结构细节，输出轴的轴端、轴肩、键槽结构都做了精细化建模，确保结构还原度。结构设计上采用双输出轴平行布置的方案，可同时为两个班伯里转子提供同步动力输出，传动比设置为1:24，满足密炼作业的大扭矩低转速输出需求，箱体采用剖分式结构设计，上下箱体通过定位销与连接螺栓实现紧固，便于内部齿轮组件的装配与后期维护，输入轴位于箱体下部，通过多级齿轮减速逐级提升输出扭矩，每根传动轴两端都配置深沟球轴承做径向支撑，抵消齿轮啮合产生的径向载荷，保证传动过程的运转稳定性。设计过程中充分考虑传动件的润滑空间，箱体内部预留了充足的储油腔结构，可实现齿轮啮合过程的溅油润滑，降低传动过程的磨损与发热，各输出轴端都设计有密封结构安装位，可配套油封实现箱体的密封，避免润滑油泄漏同时阻挡外部杂质进入箱体内部。整体模型完整还原了双输出齿轮箱的全部内部结构与外部安装接口，安装底座的螺栓孔、定位面都做了精准建模，可直接用于结构验证、教学演示以及后续的工程图纸转化工作。
