气动卷纸器上半部分机械结构设计

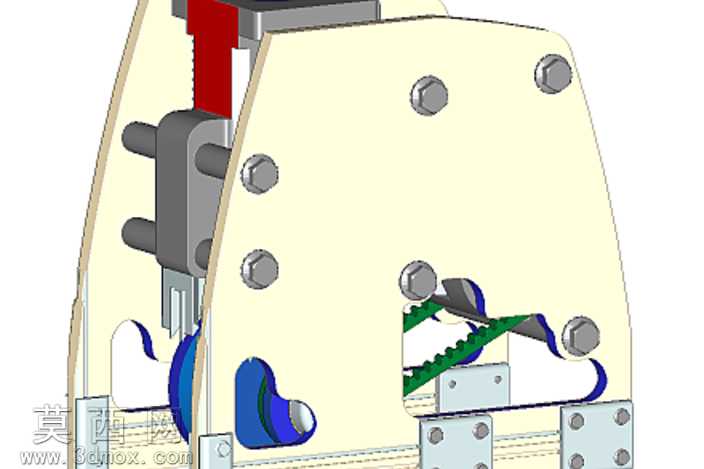

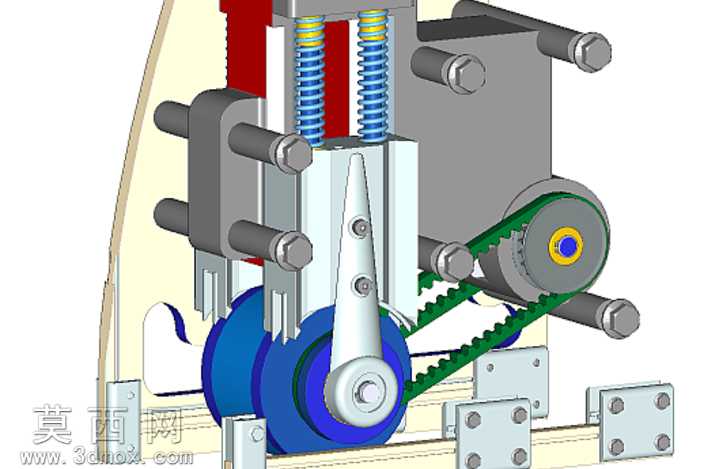

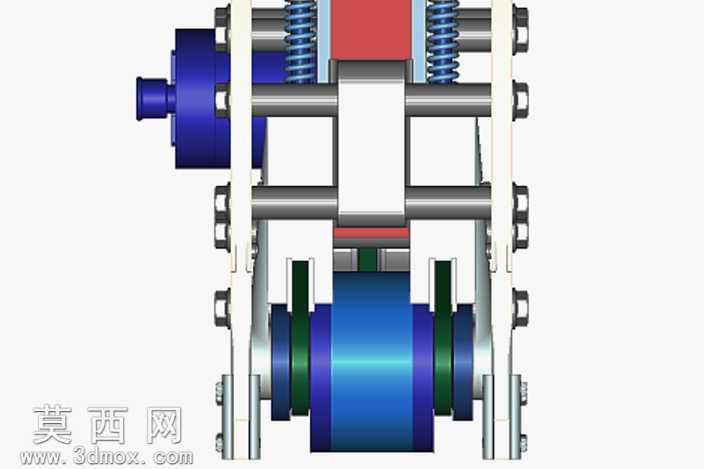

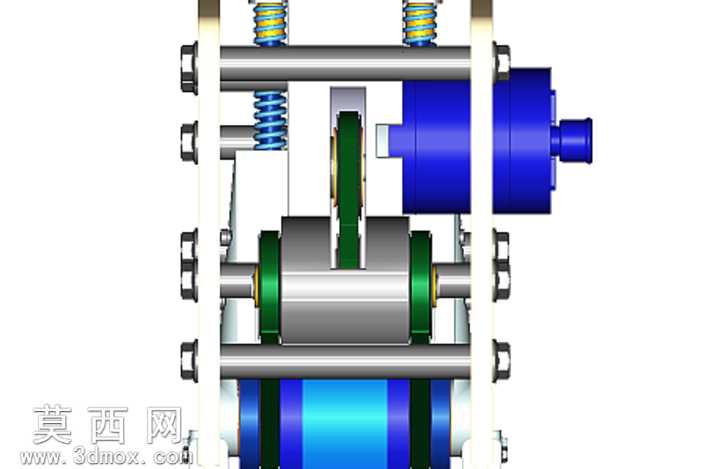

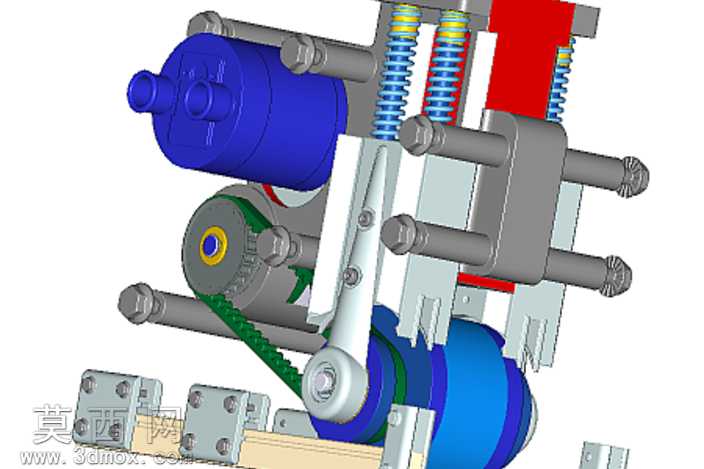

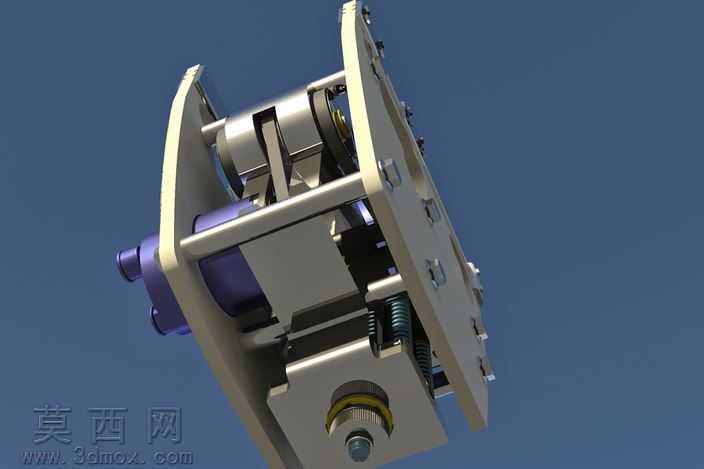

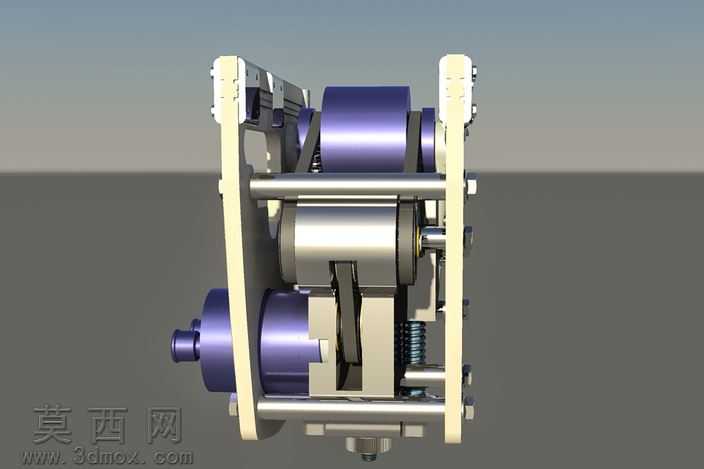

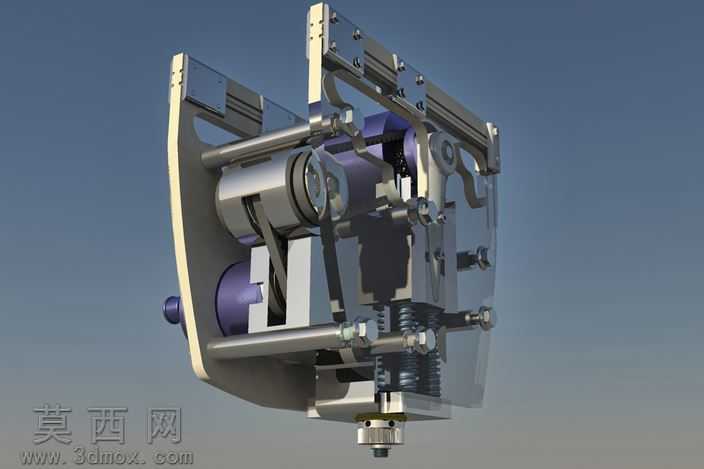

本作品为气动卷纸器上半部分的三维结构设计，建模过程中严格遵循机械设计的公差配合规范，对每一处装配结构都做了精准的尺寸约束，确保各部件在虚拟装配环境下无干涉、可实现预期的运动逻辑。渲染阶段采用了工业级写实材质方案：金属辊轴部分赋予高抛光镀铬材质，还原金属表面的冷冽反光质感；两侧的气动驱动模块采用深蓝色工程塑料与哑光金属结合的材质表现，区分不同功能组件的材质属性；弹簧部件设置了符合金属弹簧的哑光金属纹理，还原螺旋结构的光影层次；机架部分采用银白色阳极氧化铝材质，呈现轻量化工业设备的视觉特征。结构设计上，该部分采用对称式双立柱支撑架构，上下布置多根平行导向光轴，为辊组的上下位移提供稳定的导向支撑；中部设置的主卷料辊采用多段式拼接结构，两侧搭配限位挡圈，可适配不同宽度的纸卷料输送需求；上方对称布置的压缩弹簧组件提供恒定的预紧压力，保证卷纸过程中辊面与料带的贴合度稳定，避免送纸过程中出现打滑、偏移问题；左侧集成的气动驱动端通过联轴器与主辊连接，可将气动马达的扭矩平稳传递至辊组，实现稳定的卷料动作。设计思路围绕气动送料设备的稳定性需求展开，摒弃了冗余的装饰性结构，所有外露部件均服务于功能实现：导向轴两端采用卡簧限位结构，便于后期拆装维护；弹簧预紧力可通过顶部的调节螺母进行微调，适配不同厚度、不同材质的卷料输送场景；各辊组之间的间隙经过反复模拟验证，既保证料带输送的顺畅度，又避免间隙过大导致的料带褶皱问题。整体建模过程中对所有标准件都做了参数化处理，螺栓、卡簧、轴承等部件均可直接调用至同类型设备的设计中，大幅提升同类卷料设备的设计效率，结构细节处的倒角、退刀槽等工艺特征都完整还原，确保模型可直接对接后续的加工生产环节。
