法纳尔FF4-32DAH压力控制元件结构设计

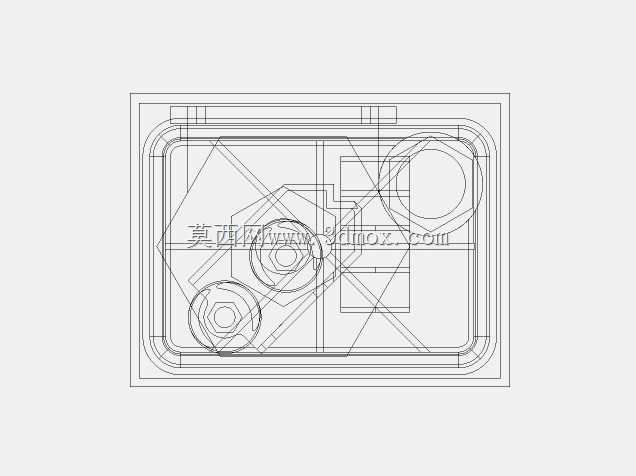

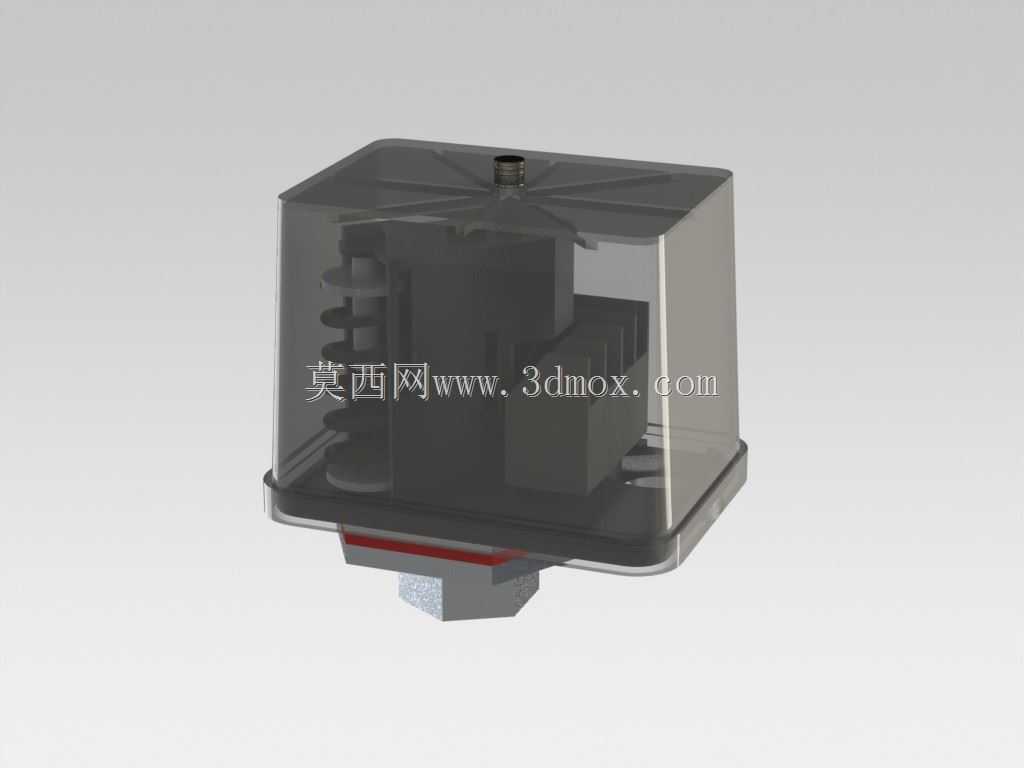

这款压力控制元件的三维结构设计，完全围绕工业流体系统的压力闭环控制需求展开，在液压站、小型空压机组、民用供水增压回路、机床润滑系统里都能见到这类元件的身影，核心作用是在管路压力达到设定阈值时快速触发电气通断信号，联动后端的泵组启停、泄压阀动作或者故障报警回路，避免系统超压引发管路爆裂、密封件损毁等故障。从结构设计逻辑来看，整个元件采用半透明上罩加金属底座的分体式布局，上罩选用半透明工程塑料材质，一方面可以隔绝外部粉尘、水汽侵入内部的触点与弹簧调节机构，满足常规工业场景的IP防护要求，另一方面运维人员不用拆解外壳就能直观看到内部触点的动作状态，日常巡检时能快速判断元件是否处于正常工作区间，减少排查故障的拆解工作量。底座部分采用压铸金属材质，底部预留了标准外螺纹接口，和管路连接时不需要额外加工过渡接头，直接拧入预设的内螺纹安装座即可完成介质通路对接，安装时的边界尺寸控制得非常紧凑，不会在密集排布的阀组区域占用过多安装空间，哪怕是在小型液压站的阀块上并排安装多个同类型元件，也不会出现操作空间干涉的问题。内部的核心结构采用弹簧预紧力调节加膜片感应的组合设计，膜片直接接触管路内的流体介质，将压力变化转化为线性的机械位移，当压力达到设定值时膜片推动顶杆触发微动开关完成信号输出，这种结构的压力反馈延迟极低，不会出现压力超调后才触发信号的滞后问题。上罩顶部预留的调节孔可以在不拆解外壳的情况下，通过螺丝刀调整内部弹簧的预压缩量，灵活调整压力触发的阈值，适配不同工作压力的系统需求。整个元件的接线端设置在上罩顶部，采用标准的接线柱结构，接线时不需要打开主壳体，只需要拧开顶部的防护帽就能完成线缆连接，现场布线的操作效率很高，同时接线端的密封结构可以避免接线部位暴露在油污、水汽环境中出现氧化接触不良的问题。在建模过程中，所有配合面的公差都按照工业级元件的装配要求做了预留，上罩和底座的卡扣配合位置、内部弹簧的安装导向槽、膜片的密封压合边都做了细节还原，不管是用来做系统集成的装配干涉校验，还是做同类元件的结构优化参考，都能直接复用对应的结构尺寸关系，不需要再重新测绘实物的配合边界。
