五十铃道路标线养护作业卡车结构

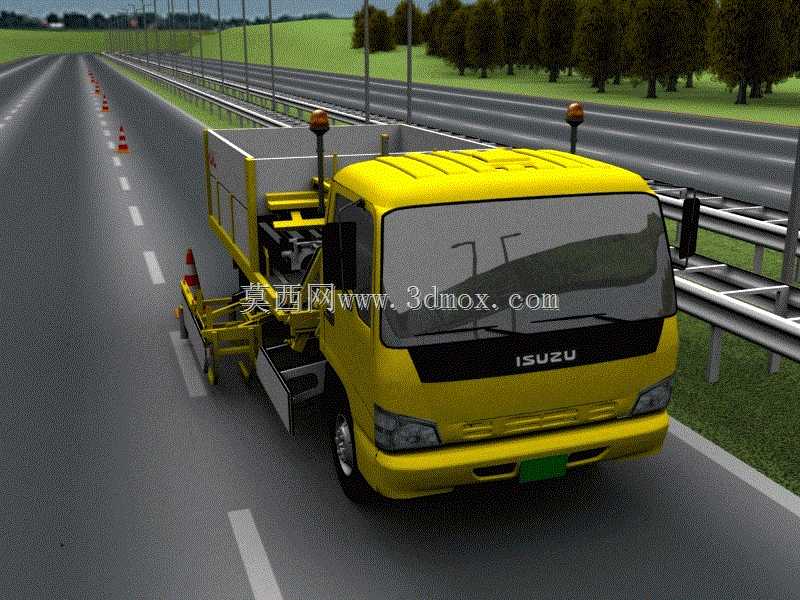

　　该模型呈现的是一台基于五十铃轻卡底盘改装的道路标线养护作业车辆，整车围绕公路标线施工、旧线清除、临时交通导改和路面辅助维护等场景展开。车辆主体采用黄色驾驶室与开放式载货作业平台组合，前部保留轻卡原厂车头的基本比例，后部则根据养护作业需求布置料斗、支架、作业机构、警示灯和交通锥存放区域。此类车辆常在高速公路、城市主干道、园区道路以及停车场标线更新中使用，作业时通常沿车道低速行进，依靠车侧或车尾装置完成划线、清扫、喷涂辅助或旧标线处理，车旁锥桶用于形成安全隔离区，提醒后方车辆避让。

　　从结构布置看，驾驶室位于整车前部，前脸、挡风玻璃、后视镜、轮眉、前保险杠和牌照区域均按轻卡外观进行了简化建模。车头下方保留发动机舱、转向轮和前悬架的外部边界，车轮位置与底盘纵梁关系明确，便于后续校核接近角、离去角和通过性。驾驶室顶部未设置复杂导流罩，而是将视觉重点放在后部上装；这种处理符合市政养护车辆低速、短途、频繁启停的使用特征。挡风玻璃面积较大，A柱和侧窗轮廓清楚，能够为驾驶员观察前方道路及右侧作业边缘提供视野基础。

　　后部作业平台是模型的核心部分。货厢采用栏板式结构，侧栏板与底板形成承载空间，可容纳标线材料、工具、便携式锥桶和辅助设备。平台中部布置多组机械支架，支架之间通过横梁、斜撑和铰接件连接，表现出可展开、可定位的作业机构特征。对于道路标线设备而言，上装不能只追求静态承载，还需要考虑作业部件与路面的相对高度、横向伸出距离以及车辆行驶方向上的稳定性。模型中后部机构贴近车架中心线布置，降低了悬伸载荷对整车侧倾的影响；侧向作业点则通过支撑臂延伸至轮胎外侧，使施工位置能够靠近车道线，同时避免车轮压到未干标线。

　　车架与上装连接区域应重点关注安装边界。轻卡底盘的纵梁通常承担驾驶室、动力总成、货厢和专用装置的载荷，改装时需要在纵梁上设置副车架或连接垫板，将集中载荷分散到更长的梁段上。模型中作业平台底部与底盘之间形成连续支撑关系，适合在详细设计时进一步加入U型螺栓、连接板、加强板和限位块。若用于真实改装，还需核对后悬长度、轴荷分配、上装最高点、侧向伸出量以及警示灯安装位置，避免作业机构超出法规允许的外廓边界，也避免在转弯、坡道或颠簸路面上与地面、护栏发生干涉。

　　道路养护车辆对警示识别有较高要求。模型在后部上方设置了橙色警示灯，配合黄色车身，可在低速作业时提高可见性。路面旁摆放的交通锥体现了实际施工组织方式：车辆并非孤立设备，而是处于封闭车道、渐变导改和作业缓冲区构成的现场系统中。设计此类专用车时，不能只看车本体，还要考虑锥桶取用路径、操作人员站位、材料搬运距离以及紧急撤离通道。平台栏板高度和开口位置会影响工人取放工具的效率，后部机构与通道之间的间隙则关系到作业安全。

　　功能特性上，该结构兼顾运输与作业两类需求。前部底盘负责机动转场，后部平台负责承载和安装工作装置，中部支架提供设备挂载点。若进一步细化，可在平台内划分涂料桶存放区、划线机固定区、发电机或空压机安装区、锥桶收纳区和工具箱区域；对于热熔标线施工，还需预留加热设备、保温料斗和保温烟道的安全间距；对于冷喷标线，则需关注涂料泵、管路、喷枪和压缩机的布置。模型当前以整车外观和机构位置表达为主，适合用于方案展示、改装布局讨论、作业场景搭建以及专用车结构教学。

　　外形尺寸方面，轻卡底盘本身具有较明确的宽度和高度限制，驾驶室宽度决定整车前部轮廓，后轮位置决定后平台可利用长度。后部上装宽度原则上不应超出后视镜和法规外廓要求，作业机构若需要侧向展开，应在行驶状态下收回并固定。模型中作业臂、料斗和警示灯的相对位置可作为初步包络参考：最高点需考虑车库限高、树枝和桥下通行；最后端需考虑离去角及追尾防护；侧方突出件需考虑非机动车道、护栏和窄路会车。轮胎与车身之间的间隙也应在详细设计中复核板簧跳动、转向角和制动管路空间。

　　从建模思路看，作品没有把车辆做成单纯的货运卡车，而是通过路面、护栏、锥桶和作业机构共同交代使用环境。黄色车头提供成熟底盘识别，灰色货厢和黑色机构突出上装层次，后方高速道路场景则说明设备服务于连续交通环境。对结构设计者而言，这类模型的价值在于快速表达“底盘—副车架—作业装置—安全警示—现场布置”的整体关系，后续可在此基础上拆分为底盘系统、液压或机械支撑系统、料斗承载系统、电气警示系统和作业执行系统，并继续完善铰接轴、紧固件、管线接口和维护空间。
