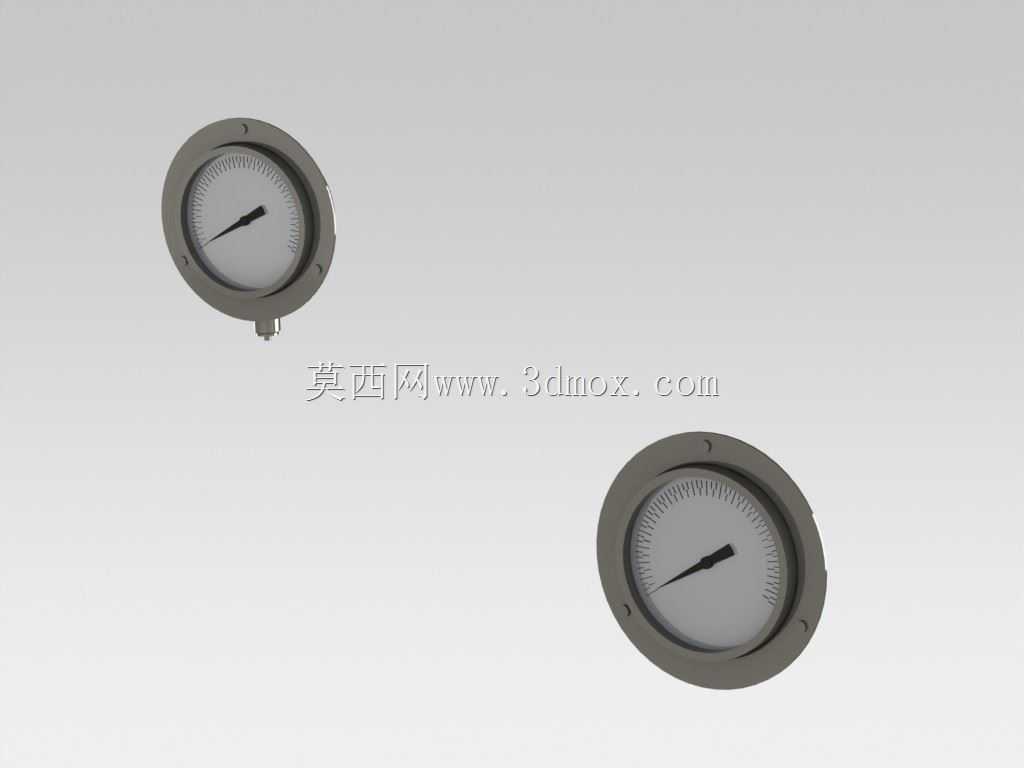

制冷系统用轴向带边冷媒压力表结构

　　这款冷媒压力表的三维结构围绕制冷机组现场运维与整机预装场景搭建，日常在冷库压缩机组、商用冷水机、冷链运输制冷单元、中央空调冷媒管路旁承担压力直读功能，运维人员巡检时无需外接检测工具，扫过表盘即可快速判断系统高压侧、低压侧的冷媒运行状态，排查管路堵塞、冷媒泄漏、压缩机工况异常这类常见故障。

　　从现场安装边界来看，表体采用轴向带边的安装形式，后端预留标准外螺纹压力引接接口，对接管路时直接通过螺纹旋入机组预设的测压点位，前端带法兰翻边的表壳可贴合控制柜面板、机组预装板的安装面，翻边上预留的三个固定孔位可穿入紧固螺钉完成锁止，安装完成后表盘完全外露在操作侧，引压管路全部藏在板后，既避免现场搬运工件磕碰表体，也让机组面板布局更整洁。建模时严格把控各部分尺寸公差：表壳外圈翻边直径适配行业通用的面板开孔尺寸，安装孔的孔位间距匹配市面主流冷媒表的安装规范，后端引接螺纹的长度、公称直径严格对照制冷管路测压接口的通用标准，预留出扳手拧紧的操作空间，避免装配时扳手和周边管路、阀件发生干涉；表盘嵌入表壳的深度、表蒙的压合台阶尺寸也做了还原，表蒙和表壳的配合间隙控制在合理范围，既保证密封防护效果，也方便后期表盘校准拆装。

　　结构设计上完全贴合工业仪表的实际逻辑：最外层是带安装翻边的金属表壳，承担防护和固定作用，隔绝现场灰尘、冷媒飞溅对内部机芯的损伤；内侧是印有刻度线、压力单位标识的圆形表盘，刻度覆盖制冷系统常用的冷媒压力区间，指针转轴位于表盘正中心，指针尾部配重、转轴传动结构都在模型中做了对应还原，后端引压接口内部预留压力传导通道，和表壳内部的弹性敏感元件腔体连通，管路内冷媒压力通过接口传入后，驱动敏感元件产生形变，再通过机芯齿轮传动带动指针偏转，直接在表盘上输出对应压力数值。

　　建模过程中针对仪表类零件的装配逻辑做了多处细节处理：表壳翻边的倒角做了钝化处理，避免安装时划伤操作人员；表盘刻度区域做了下沉台阶，表蒙压合后刚好和表壳前端面齐平，不会出现凸出于面板勾挂杂物的问题；后端引接接口的根部做了加强凸台，避免管路震动导致接口根部断裂；指针的厚度、转轴的配合间隙都按照实际仪表的装配公差设置，没有出现零件干涉的问题。

　　在制冷设备的设计选型阶段，这款模型可以直接导入机组总装体中，校核面板开孔位置、测压接口和周边管路阀件的间距，提前排查安装干涉问题；也可以用于制冷实训装置的装配演示，让学员直观理解冷媒压力表的安装方式、内部结构组成和压力检测的工作逻辑。不同于普通水压压力表，冷媒压力表的量程区间、接口密封形式都针对制冷管路的特殊介质做了适配，模型还原的带边安装结构也完全匹配工业机组面板嵌入式安装的使用需求，不管是做新设备的布局设计，还是老旧机组的仪表替换选型，都能通过三维结构清晰确认安装尺寸和配合关系，减少现场试装的返工成本。
